手推式小型混凝土搅拌作业设备结构

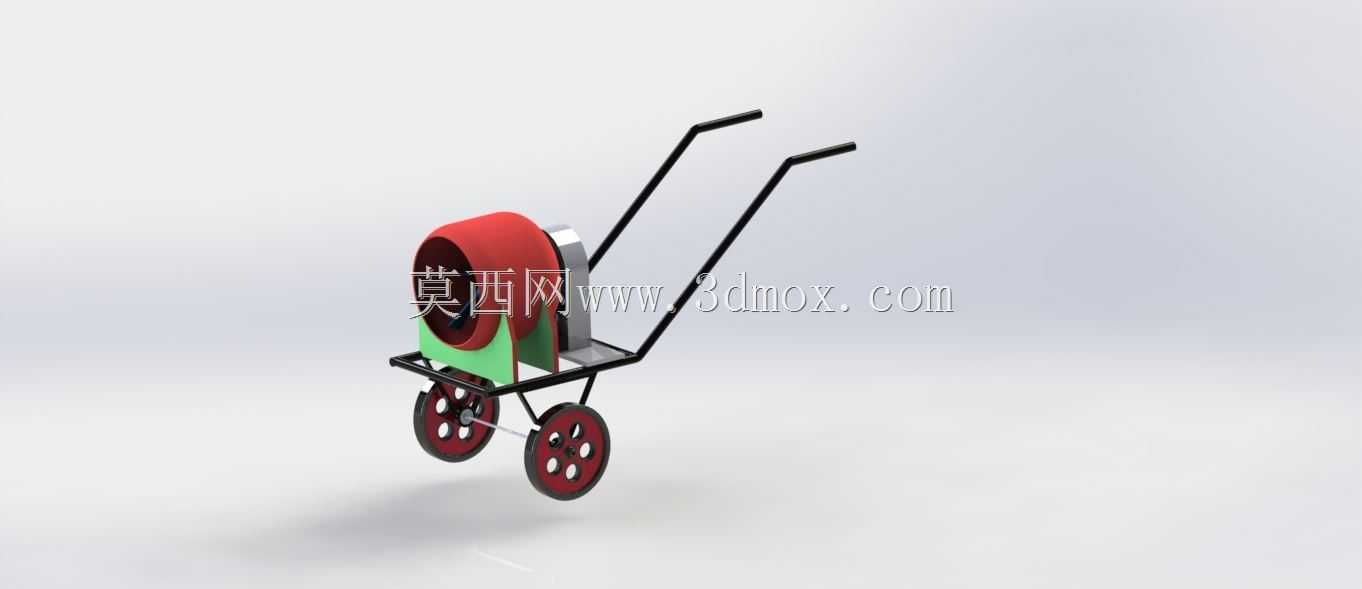

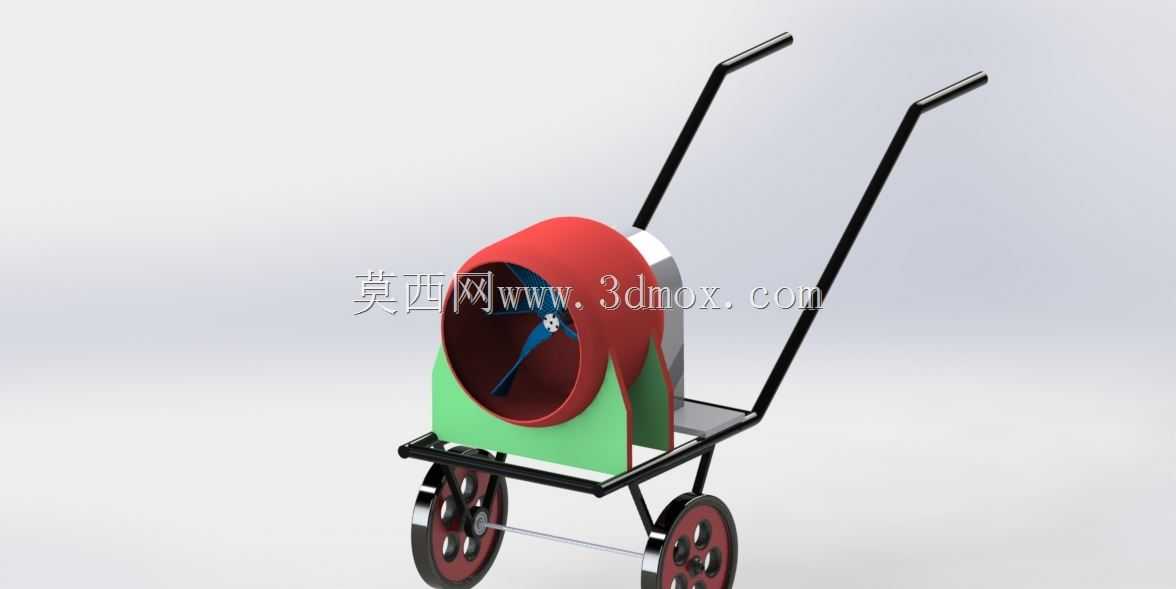

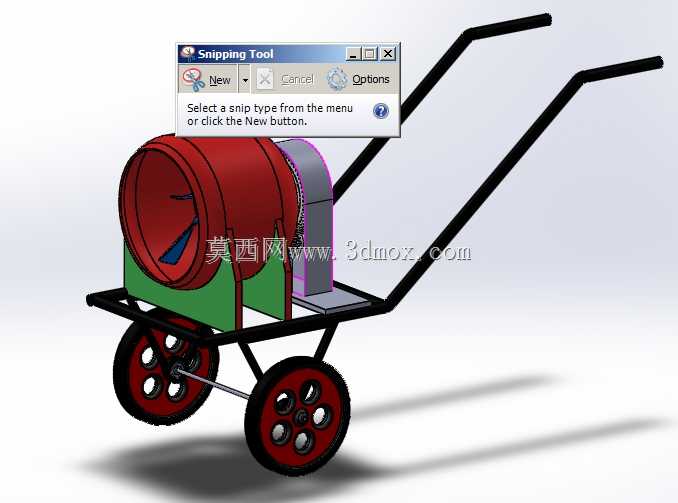

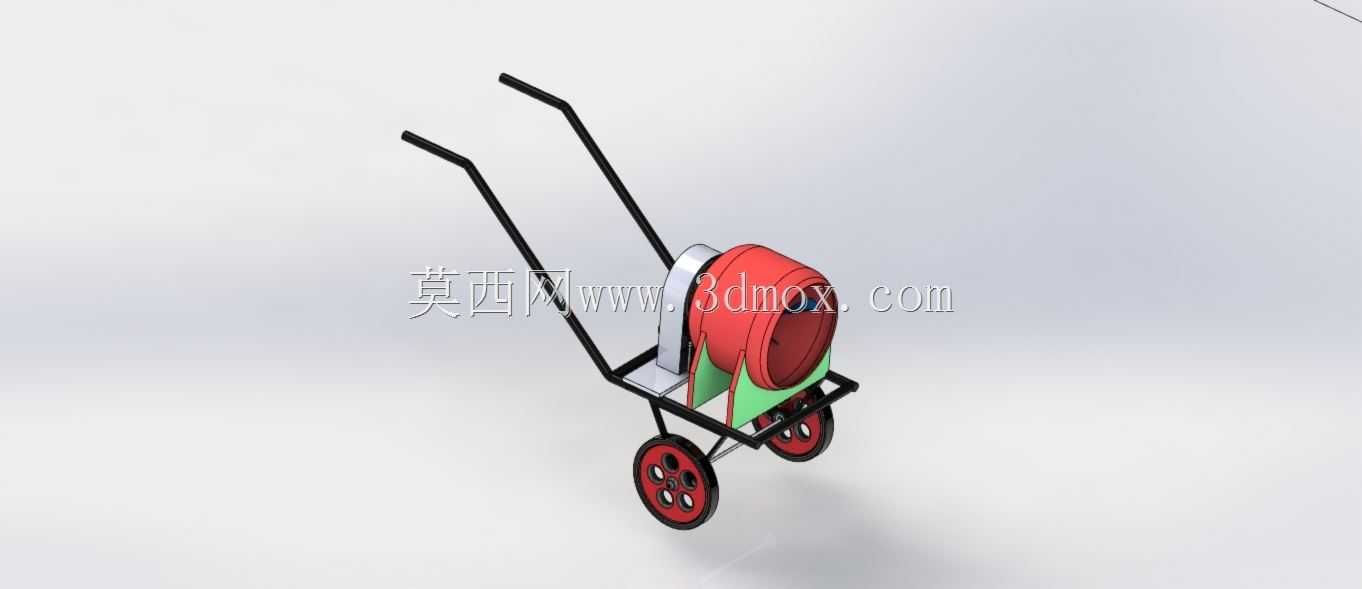

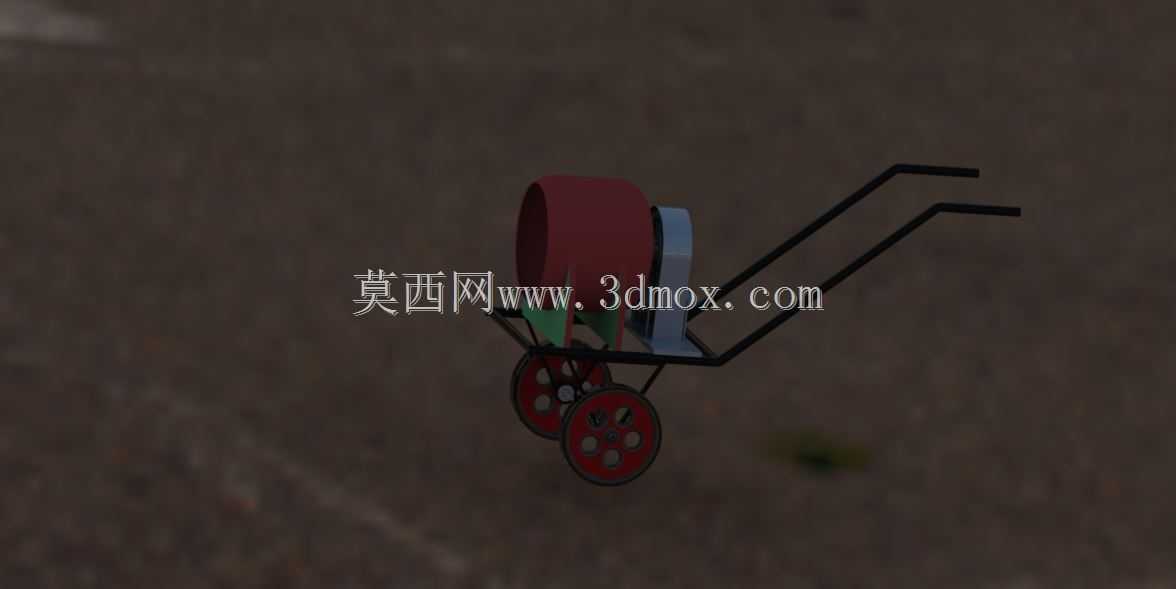

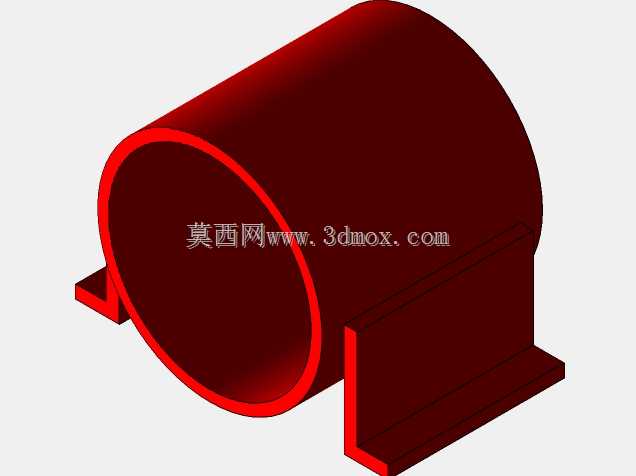

　　这款手推式小型搅拌设备的三维结构，完全贴合零散施工场景的作业需求，在农村自建房局部浇筑、室内装修砂浆拌制、户外小型修补工程这类无法进场大型搅拌站的场景里，这类设备的实用性远高于大型拌合设备。不同于固定式搅拌设备需要预留固定安装场地、配套上料输送装置，这款手推结构的搅拌设备整体采用两轮行走架构，搭配两根向上延伸的操作扶手，作业人员可以直接推动设备在施工场地内灵活转场，不需要额外的吊装转运设备，哪怕是狭窄的楼道、院落边角区域都能顺利抵达作业点。

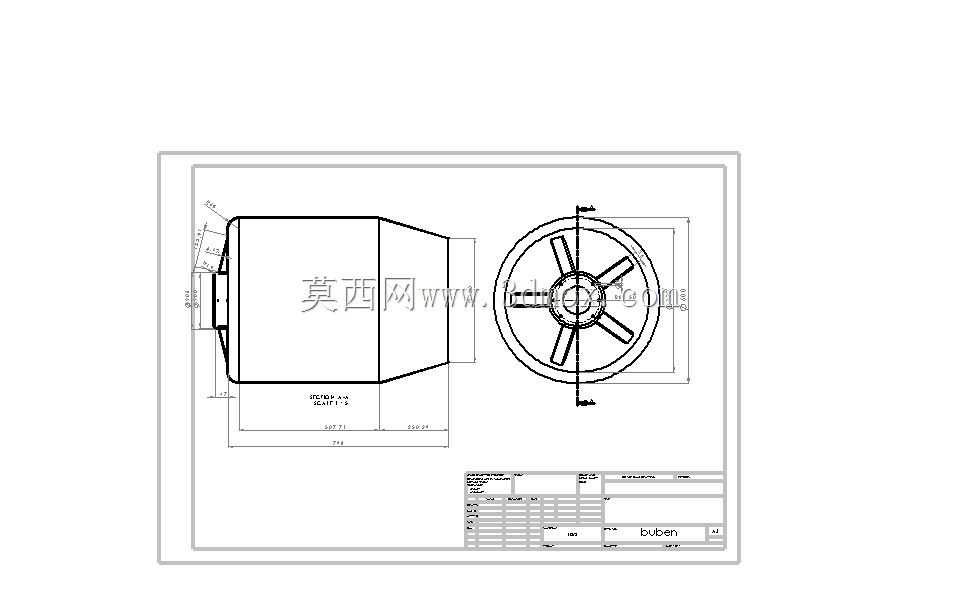

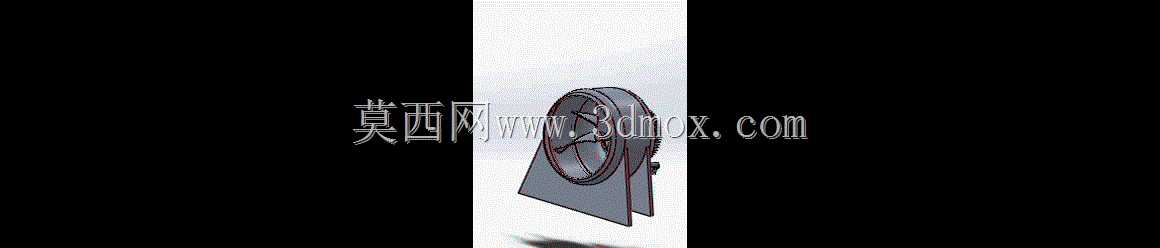

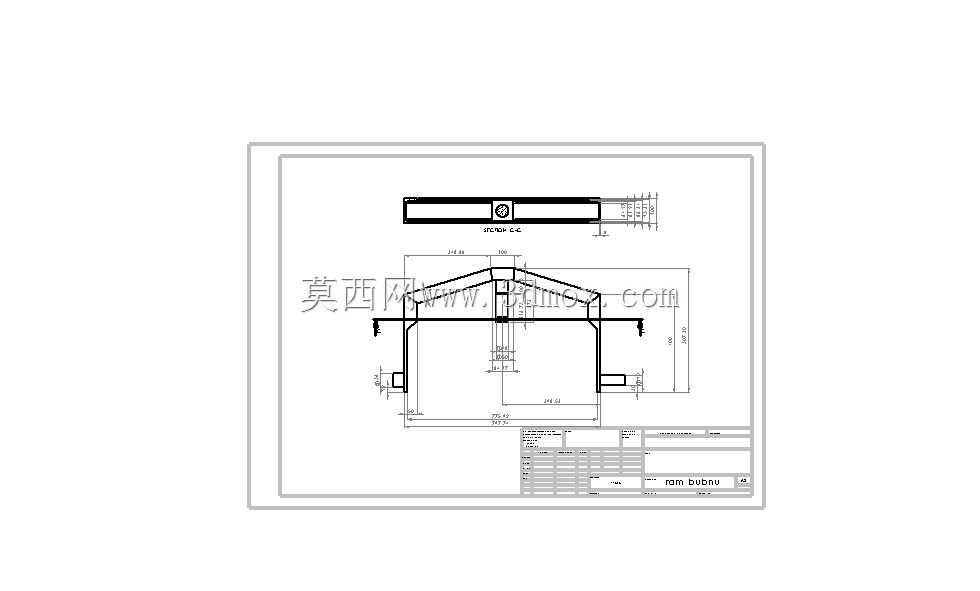

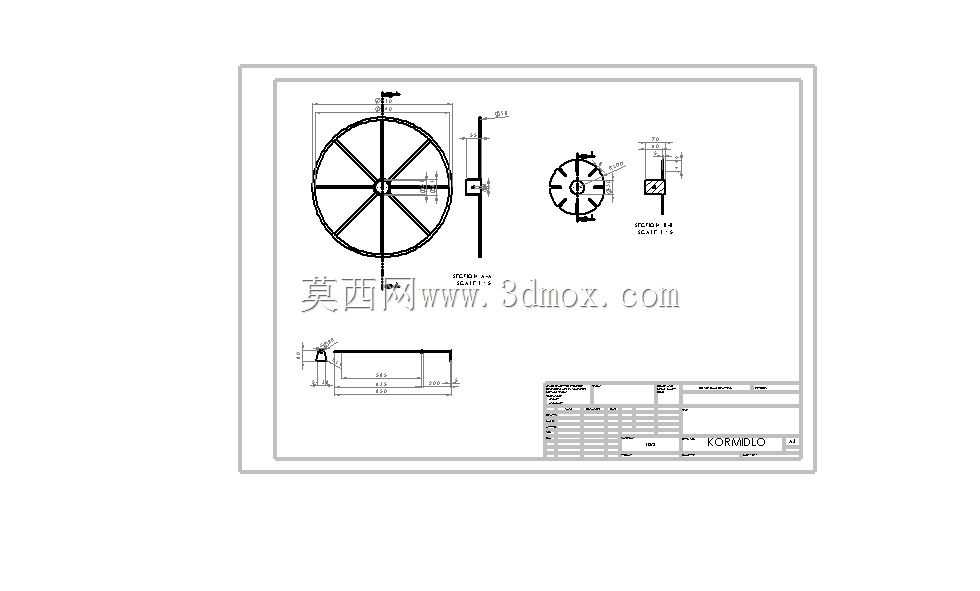

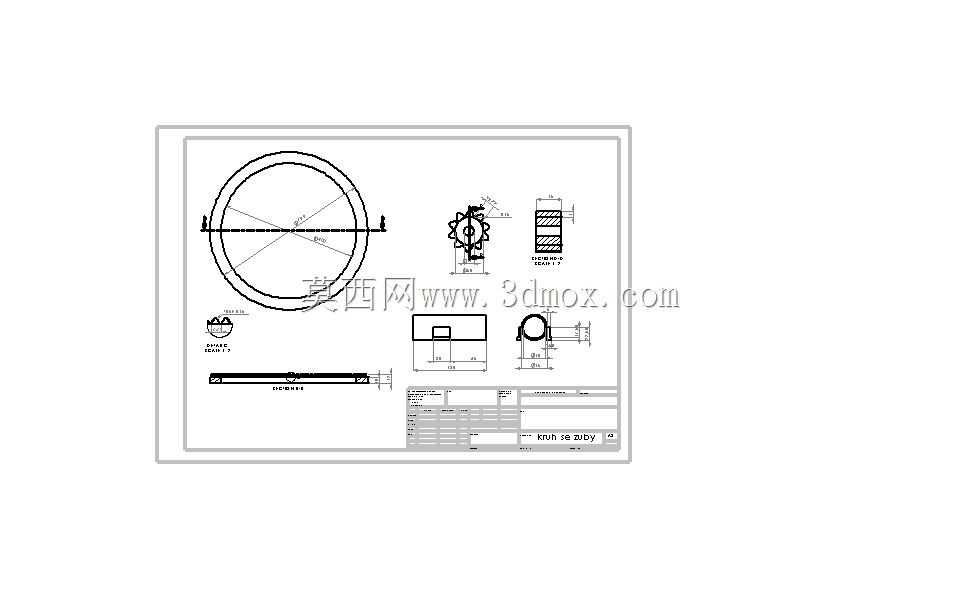

　　从功能结构来看，设备核心的搅拌腔体采用卧式滚筒设计，滚筒进料口朝向斜上方，既方便作业人员直接将水泥、砂石、拌合水从开口处投入，也能避免搅拌过程中混合料向外飞溅。滚筒内部设置的搅拌叶片采用弧形曲面结构，转动过程中可以带动筒内物料做轴向与径向的复合运动，不会出现局部物料结块、拌合不均匀的问题，不管是低坍落度的混凝土，还是配比更稀的抹灰砂浆，都能在短时间内完成均匀拌合。滚筒下方的承托支架采用方管焊接成型，支架与滚筒之间设置了托轮结构，既可以承托滚筒的整体重量，也能降低滚筒转动时的摩擦阻力，减少动力传递过程中的损耗。

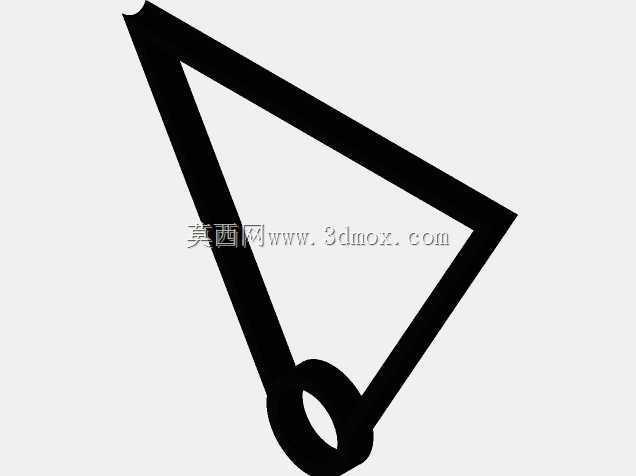

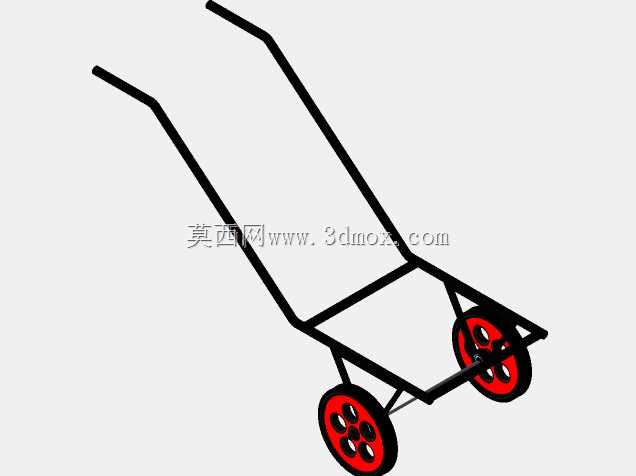

　　设计过程中，行走轮的位置做了针对性的重心匹配，两轮的安装轴线刚好落在设备整体重心的稍前方位置，作业人员下压扶手就能轻松将设备前端抬起，转向、推行过程中不需要施加过大的操作力，哪怕是满载拌合料的状态下，单人也能完成短距离的转场移动。扶手的高度设置在符合人体工程学的区间，作业人员握持操作时不需要过度弯腰，长时间作业也能降低腰部的疲劳负荷。滚筒的出料方向正对设备前方，拌合完成后只需要扳动滚筒的锁定机构，就能将筒内的拌合料直接倾倒在作业点位，不需要额外接料转运，减少了物料中转过程中的撒漏浪费。

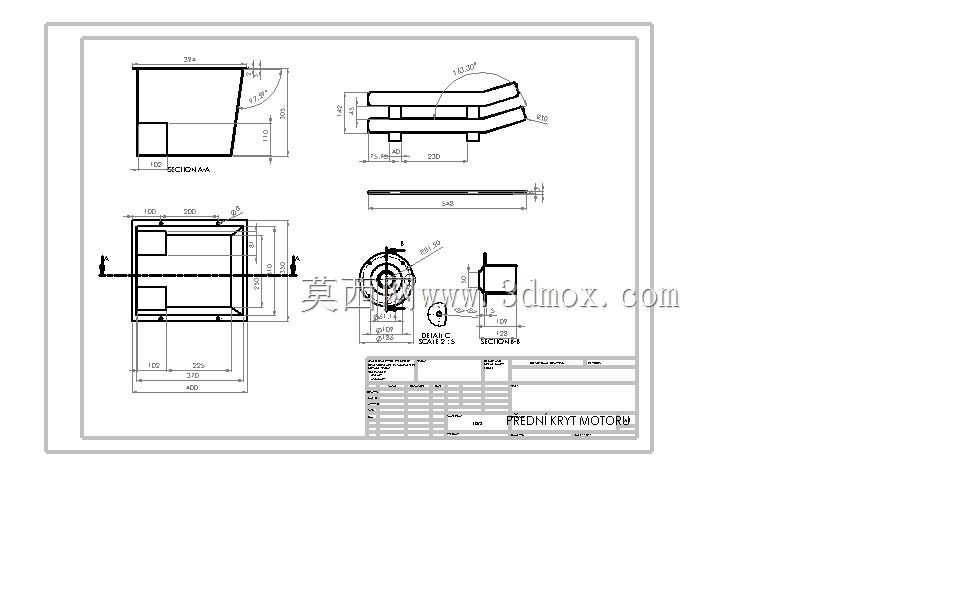

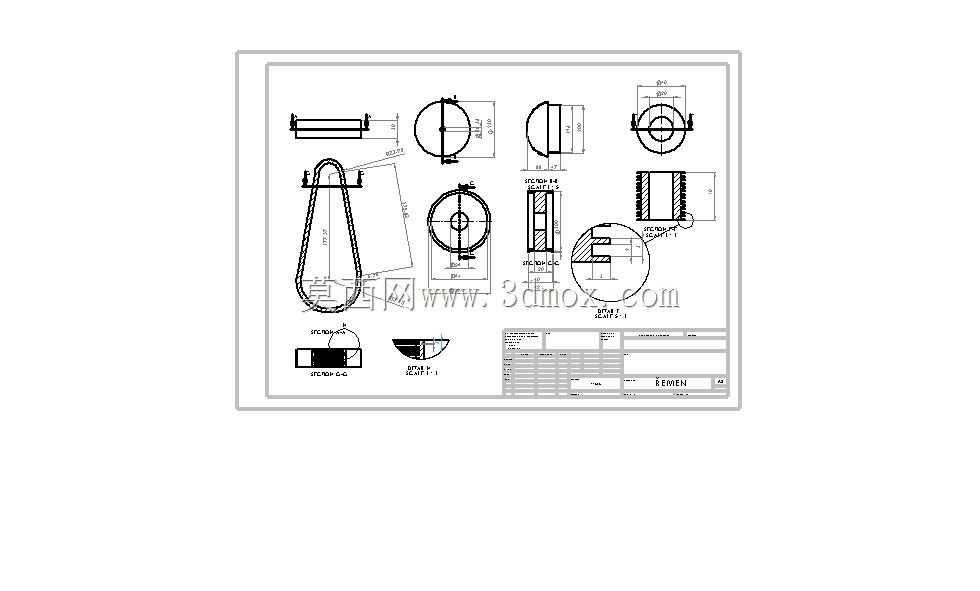

　　从安装边界尺寸来看，设备整体宽度控制在0.7米以内，长度含扶手在内不超过1.6米，高度在1.2米左右，常规的施工电梯、民用院门都能顺利通行，不需要对通行空间做额外改造。设备的动力单元安装在滚筒侧方的支架平台上，与滚筒之间通过皮带传动结构连接，传动部位设置了可拆卸的防护外罩，既可以避免作业过程中杂物卷入传动部件，也方便后期对传动皮带做张紧调整、磨损更换等维护操作。支架底部没有设置突出的外伸结构，设备停靠时可以紧贴墙面放置，减少闲置状态下的空间占用，对于施工场地狭小的零散作业场景来说，这种紧凑的尺寸设计能大幅提升场地的空间利用率。

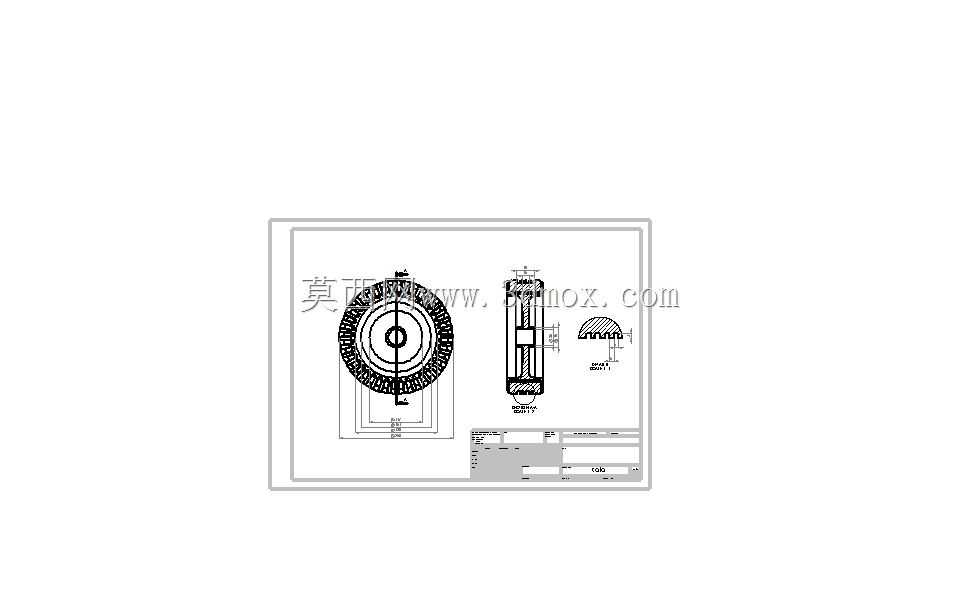

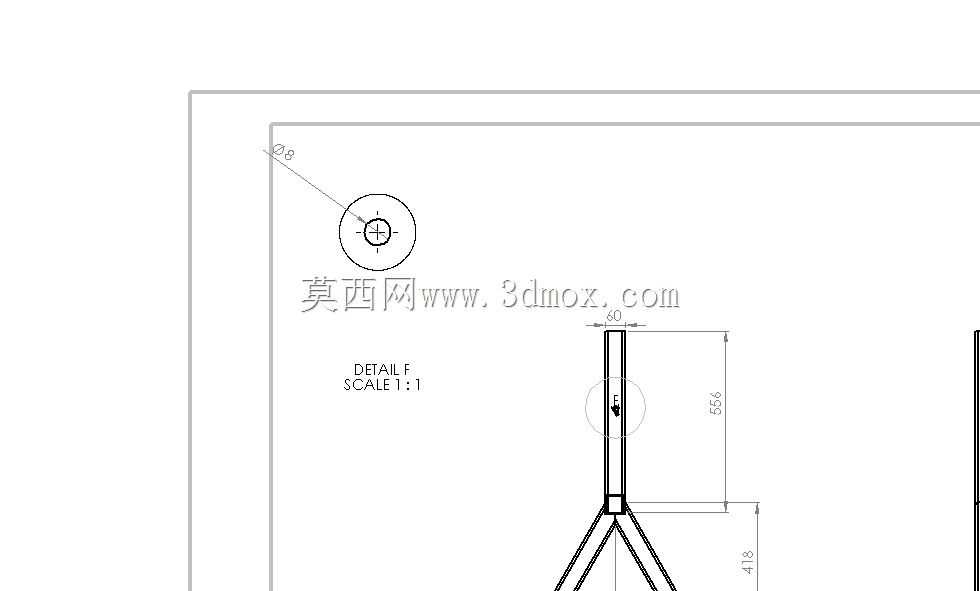

　　在结构强度设计上，承托滚筒的主支架采用壁厚2.5mm的方管焊接成型，焊接位置做了圆角过渡处理，避免应力集中导致的支架开裂问题，行走轮采用实心橡胶轮搭配钢制轮毂，哪怕是在工地凹凸不平的碎石地面上推行，也不会出现爆胎、轮体变形的问题。滚筒筒体采用薄钢板卷制焊接而成，筒体外部做了环形加强筋设计，既可以降低筒体的整体重量，也能避免长期装载砂石物料导致的筒体变形，延长设备的整体使用寿命。扶手与主支架之间采用螺栓紧固连接，后期如果扶手出现磕碰变形，可以单独拆卸更换，不需要对整个支架做切割焊接维修，降低了设备的后期维护成本。
