工业级热箱TB7 4Mqc加热处理设备

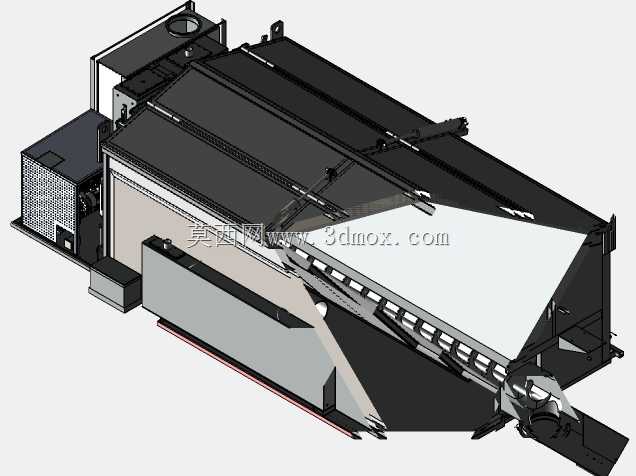

　　在工业生产的热处理、物料烘干、工件预热等场景中，这类箱体式热设备是产线里承担温度控制类工序的核心载体，不同于小型实验室加热装置，该款热箱的设计完全匹配批量工业生产的连续作业需求，从结构布局到部件排布都围绕现场安装、运维便捷性做了针对性考量。从整体结构来看，设备采用分体集成式布局，主加热腔体为大容积斜顶式箱体结构，斜顶设计并非单纯的外形考量，一方面可以避免腔体内顶部凝露直接滴落在待处理工件表面，另一方面斜顶的加强筋排布可以在减少板材用量的前提下提升腔体整体结构刚性，降低长期高温工况下的箱体形变概率，主腔体的侧边预留了多组吊装点位，适配车间内行车吊装就位的安装需求，底部设置的可调式支撑脚可以在地面不平整的安装场景下完成水平校准，

　　避免腔体倾斜带来的门体密封不严、内部温度场分布不均的问题。设备侧边集成的动力与控制单元采用独立舱室布局，和主加热腔体做了隔热隔断处理，将液压动力组件、电气控制元件、制冷换热组件统一布置在独立舱内，这种布局的优势在于日常运维时不需要打开主加热腔体就能完成常规的元件检修、管路排查，同时隔断结构可以避免主腔体的高温传导至电控元件区域，延长电气部件的使用寿命，独立舱室的门板设置了通风散热格栅，配合舱内的散热流道设计，可以保证动力元件在工作时的温度处于合理区间，避免高温引发的元件故障。从功能设计逻辑上，该热箱兼顾了加热保温与快速降温的双重需求，主腔体的门体采用多锁点压紧结构，配合耐高温密封胶条可以保证腔体闭合后的密封性能，

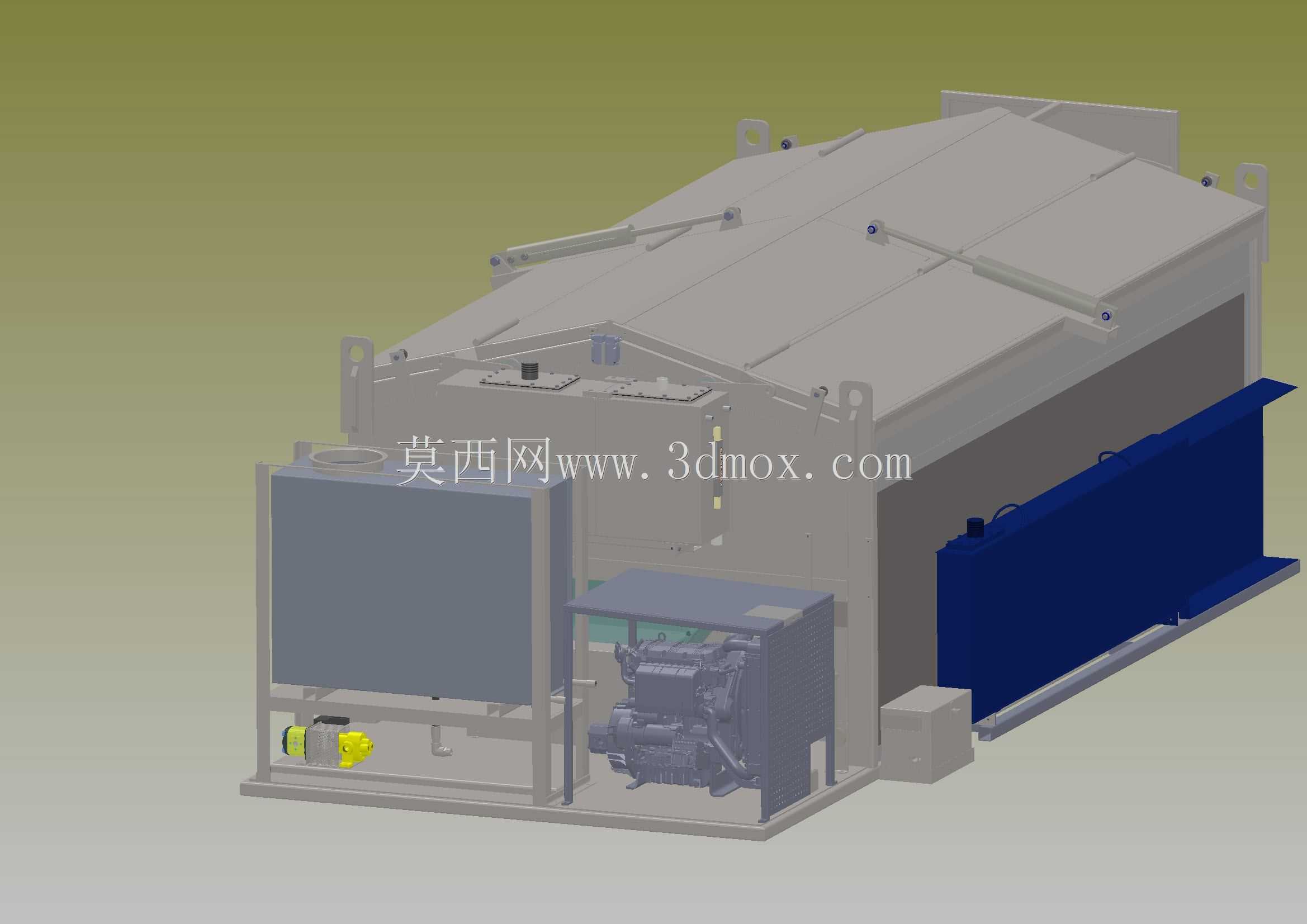

　　减少热量外泄降低能耗，腔体内部的温度传感器多点位排布，可以实时采集不同区域的温度数据，配合控制单元实现温度场的动态调节，保证腔体内不同位置的工件都能处于设定的温度区间内，避免局部温度过高或者过低带来的处理效果差异。设备侧边布置的蓝色换热组件是快速降温模块的核心部分，当工序完成需要快速取件时，可以通过该模块实现腔体内温度的快速回落，缩短工序等待周期，提升整体生产节拍，配套的液压动力单元负责门体的自动启闭、腔体内部工装的移送驱动，相比气动驱动方案，液压驱动在高温工况下的稳定性更强，出力更大，可以适配大重量门体、重载工装的驱动需求，不会出现气动系统常见的漏气、压力不足导致的动作卡顿问题。在安装边界的考量上，

　　设计阶段就预留了足够的现场操作与维护空间，设备主腔体的正面预留了门体完全开启的回转空间，侧边动力舱的前方预留了不小于一米的检修操作空间，设备底部的管路接口、电气接口都统一布置在靠近侧边的位置，方便现场施工时对接水电、液压管路，不需要在设备底部额外开挖管线沟槽，降低现场安装的施工成本。设备的外部钣金件都做了耐高温防腐涂装处理，应对车间内可能存在的潮湿、腐蚀性气体环境，提升设备整体的耐用性，所有外露的管路都做了隔热包裹处理，一方面避免管路热量外泄提升能耗，另一方面也防止现场操作人员误触引发的烫伤风险。从结构建模的细节来看，该模型完整还原了设备的所有安装接口、部件装配关系，不管是做产线布局规划、设备安装基础设计，还是做同类型热箱产品的结构参考，都可以直接提取对应的尺寸参数、装配逻辑，不需要额外做大量的测绘修正，模型里的每一处螺栓点位、支撑结构、管路走向都和实际工业产品的设计逻辑一致，没有多余的理想化简化，完全符合工业现场的实际设计规范，比如腔体外部的加强筋排布间距、焊接点位的位置、电气元件的安装间隙，都遵循了机械设计的相关标准，不会出现建模时常见的干涉、安装空间不足等脱离实际的问题。
