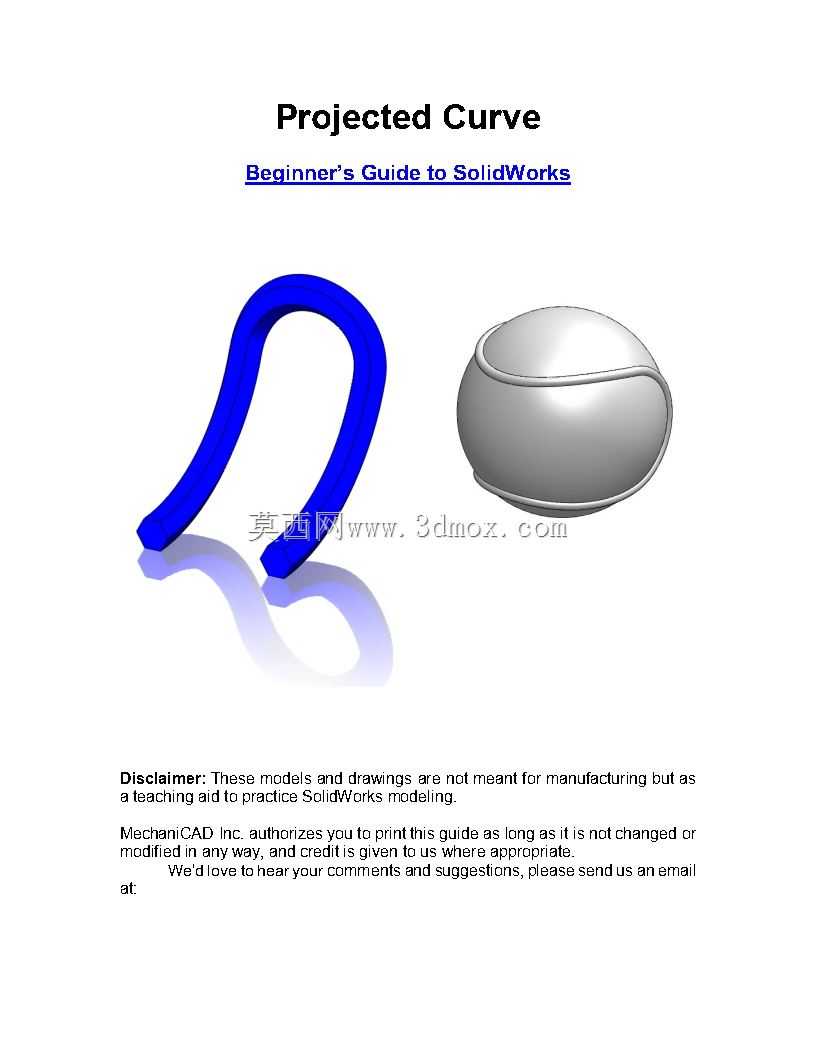

SolidWorks投影曲线入门教学练习模型

　　在日常的机械三维建模工作中，很多刚接触SolidWorks曲面模块的设计者，往往会在空间曲线构建环节卡壳，尤其是需要在两个正交基准面上分别绘制草图轮廓，再通过投影命令生成空间引导线的操作，很多新手容易出现投影方向选错、轮廓约束不到位导致曲线扭曲变形的问题，这套练习模型就是针对这一常见痛点设计的入门训练素材。模型包含两个典型的投影曲线应用实例，一个是开放式空间弯扭曲线，另一个是闭合类椭球曲面的分型引导线，完全贴合日常建模中最常遇到的曲线构建场景。

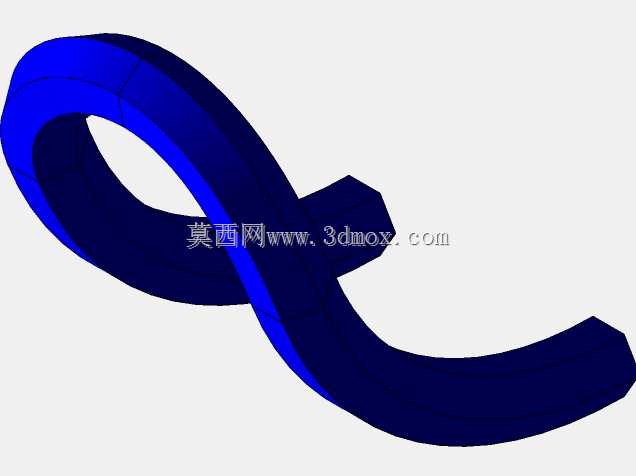

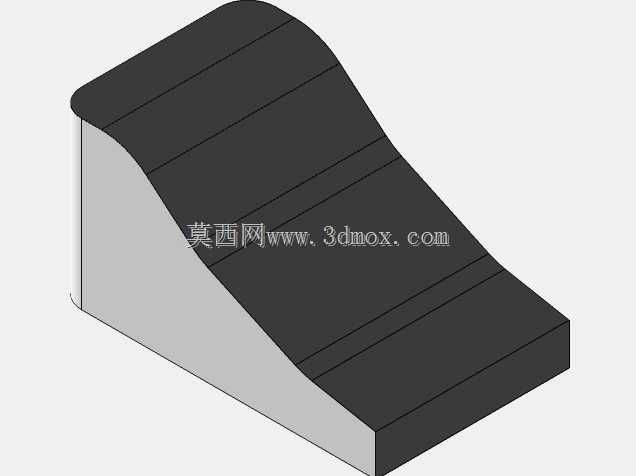

　　先看开放式弯扭曲线的部分，这类曲线在实际工程中常用来做异形管路的扫掠路径、密封条的安装轨迹、柔性线缆的排布参考，很多设备上的异形护板、弯管支架的扫掠特征，都需要先做出顺滑无拐点的空间投影曲线作为路径。设计这套练习的时候，特意把两个基准面的草图轮廓做了不同的曲率变化，前视基准面的轮廓控制曲线在XZ平面的弯曲走向，右视基准面的轮廓控制曲线在YZ平面的截面变化，两个草图都做了全约束，没有多余的自由度，新手在练习的时候可以先隐藏最终生成的曲线，自己尝试分别绘制两个方向的轮廓，再调用投影曲线命令选择“草图上草图”的生成模式，对比自己生成的曲线和参考模型的差异，很容易就能发现自己在轮廓约束、投影方向选择上的问题。要注意的是，这类开放式投影曲线在实际应用中，端点处必须添加相切约束，不然后续做扫掠特征的时候很容易在端点位置出现曲面褶皱、壁厚不均的问题，练习的时候可以特意在曲线端点处和相邻基准轴添加相切几何关系，观察扫掠出来的实体表面质量变化，能快速理解曲线连续性对后续特征的影响。

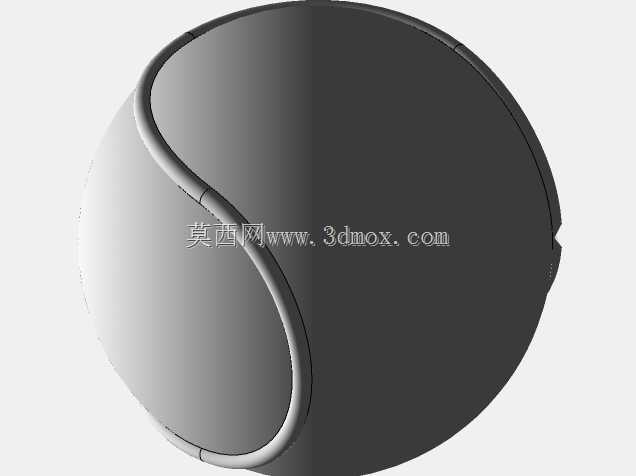

　　再看闭合椭球类的投影曲线实例，这类曲线最常见的应用场景是薄壁壳体的分型线构建、球形封头的焊接坡口轨迹、装饰类曲面的分模线参考，很多日用五金、小型设备的外壳曲面，都会用到这类闭合投影曲线来做分割线、拔模参考。这个实例里的两个投影草图，一个是在上视基准面绘制的椭圆轮廓，控制曲面的整体长宽边界，另一个是在前视基准面绘制的半圆弧轮廓，控制曲面的高度方向弧度，投影生成的闭合曲线刚好把椭球曲面分成对称的两部分，刚好对应实际生产中的上下壳体分模位置。在做这类闭合投影曲线练习的时候，要特别注意两个草图的闭合端点必须在投影方向上完全重合，不然生成的曲线会出现开口、错位的问题，后续做分割线命令的时候就无法完整分割曲面，这也是很多新手做分模线的时候最容易忽略的细节——两个方向的草图轮廓在相交位置必须有重合的约束点，不能只靠软件自动计算投影交点，不然导入工程图的时候很容易出现轮廓线丢失的问题。

　　从安装边界和尺寸适配的角度来说，这套练习模型的所有轮廓尺寸都做了整数化处理，开放式曲线的整体轮廓边界控制在120mm×80mm×60mm的立方空间内，刚好适配常规零件建模的尺寸范围，新手练习的时候不需要调整单位，直接用默认的毫米单位绘制就能得到顺滑的曲线；闭合椭球模型的最大外轮廓直径控制在100mm以内，做后续的加厚、抽壳特征的时候，设置2mm的均匀壁厚不会出现几何错误，刚好对应日常小型壳体类零件的壁厚设计规范。练习的时候可以在生成投影曲线之后，尝试做扫掠凸台、放样曲面、分割线等后续特征，观察不同曲线质量下生成特征的报错情况，比如当曲线存在拐点的时候，扫掠特征会提示“自相交”，当曲线连续性不足的时候，放样曲面会出现G0连续的硬棱，通过这些报错反馈反过来调整投影草图的轮廓曲率，能快速建立空间曲线的建模逻辑，比单纯看命令讲解要高效很多。

　　很多新手在刚接触曲面建模的时候，总觉得要做复杂的整车外形、航空曲面才叫曲面设计，实际上日常机械设计里80%的曲面特征，都是基于投影曲线、组合曲线这类基础空间曲线构建的，比如设备上的异形拉手、管路的弯转段、密封胶条的安装槽、薄壁护罩的曲面造型，核心都是先做出合格的空间引导线，后续的扫掠、放样、填充曲面都是水到渠成的操作。这套练习没有复杂的参数，就是把最基础的投影曲线命令拆解成两个最典型的应用场景，让练习者能快速理解“两个平面草图投影生成空间曲线”的核心逻辑，搞清楚投影方向、草图约束、端点重合这些细节要求，后续遇到实际工作中的异形曲线构建需求，就不会再无从下手。练习的时候还可以尝试修改两个草图的轮廓尺寸，比如把开放式曲线的其中一个草图轮廓改成样条曲线，观察生成的空间曲线曲率变化，再用曲率梳工具检查曲线的顺滑度，慢慢就能掌握空间曲线的调整技巧，不用再依赖现成的模型文件，能独立根据实际安装空间的边界要求，绘制出符合生产要求的空间曲线特征。
