汽车用交叉轴连接传动构件

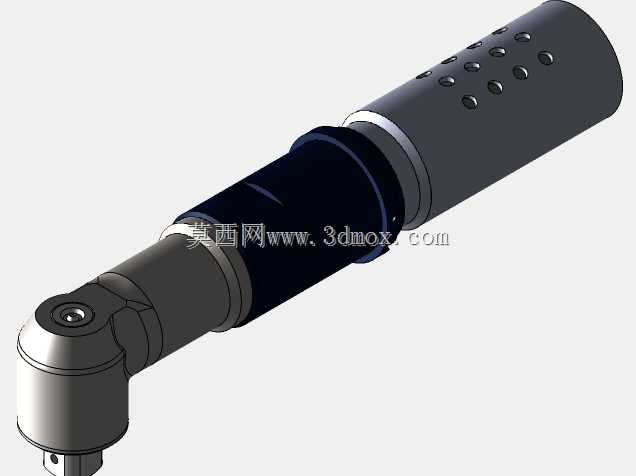

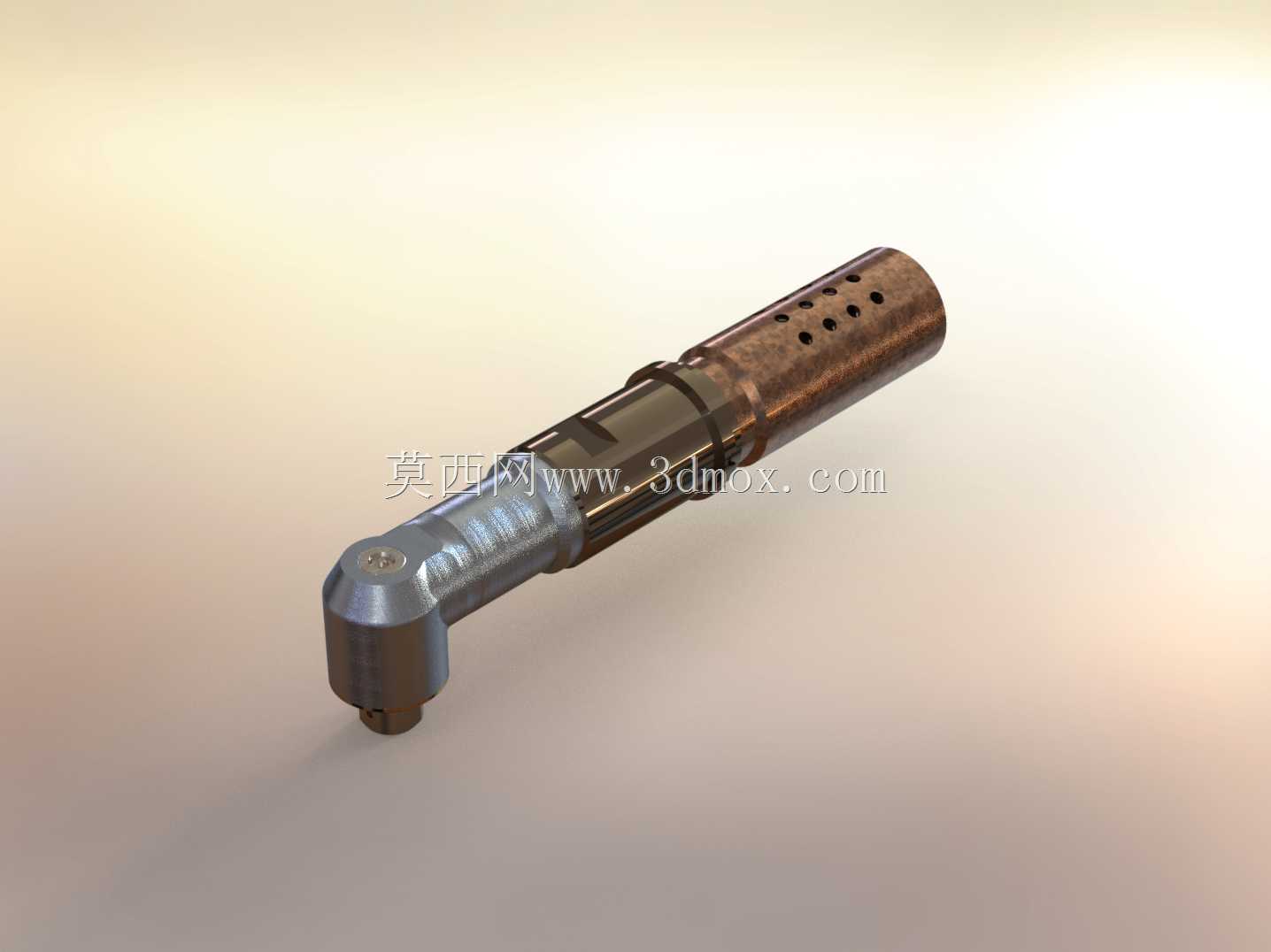

　　在汽车底盘传动与转向系统的布局中，这类交叉结构的传动连接构件承担着非同轴动力传递的核心作用，日常工况下需要适配不同轴段之间的角度偏移，抵消车辆行驶过程中车架形变、悬架跳动带来的轴系错位，保障动力传输的连续性。从实际装车场景来看，该构件多用于转向传动链路、分动箱动力输出端的轴系衔接位置，既要承受动力传输过程中的扭转载荷，也要应对复杂路况下的径向冲击，因此结构设计上采用了弯角式的主体布局，一端为铰接式连接头，可与配套的万向节销件配合实现小角度的摆动补偿，另一端为带散热孔的筒状连接段，可嵌套入配套的轴套结构内，通过周向分布的通孔实现销接固定，避免传动过程中出现轴向窜动。设计阶段首先要明确安装边界的尺寸约束，

　　铰接端的球头直径需匹配配套的球座公差范围，保证转动间隙控制在工程允许的0.02-0.05mm区间，既不能间隙过大导致传动旷量，也不能间隙过小造成转动卡滞；筒状段的外径需与对接轴套的内径保持过渡配合，表面粗糙度控制在Ra1.6以下，减少相对滑动过程中的磨损，筒身分布的散热孔一方面可以降低连续传动过程中摩擦升温带来的热胀形变，另一方面也能留存部分润滑脂，延长构件的维护周期。主体的弯角角度是根据整车底盘的轴系布局夹角确定的，不同车型的传动夹角存在差异，该结构的弯角过渡段采用圆弧过渡设计，避免直角位置出现应力集中，在承受峰值扭矩时不会从弯折处发生断裂。材质选择上主体采用合金结构钢锻造成型，表面做氧化防锈处理，

　　铰接位置的接触端面做淬火硬化处理，硬度达到HRC45-50，提升耐磨性能。实际建模过程中需要重点关注铰接端的销孔同轴度，以及筒状段与铰接端轴线的夹角公差，若夹角偏差超过0.5度，装车后会出现传动异响、抖动的问题，严重时会导致轴系过早疲劳损坏。筒身的散热孔采用等距圆周分布，孔位的位置度公差需控制在0.1mm以内，保证与对接件的销孔能够精准对齐，减少装配时的修配工作量。这类构件在整车运行过程中属于高频受力部件，除了静态的尺寸匹配之外，设计时还需要考虑动态工况下的形变余量，铰接端的摆动角度范围需要覆盖悬架最大跳动行程下的轴系偏移量，避免极限工况下出现传动干涉。在三维建模过程中，需要对弯折处做有限元应力校核，模拟最大扭矩输出、

　　极限冲击载荷下的应力分布，对应力集中的位置做圆角优化，确保结构强度满足整车全生命周期的使用要求。同时要考虑装配工艺的可行性，铰接端的销孔需要预留装配倒角，方便销件的压装，筒状段的端面做倒角处理，避免装配时刮伤轴套内壁的密封件。对于售后维护场景来说，该构件的外形尺寸需要与同平台车型的通用配件保持一致，降低备件的储备成本，因此建模时的安装接口尺寸严格遵循整车的零部件通用化规范，不需要额外做定制化的结构改动。
