单引擎运动摩托车整车结构三维设计

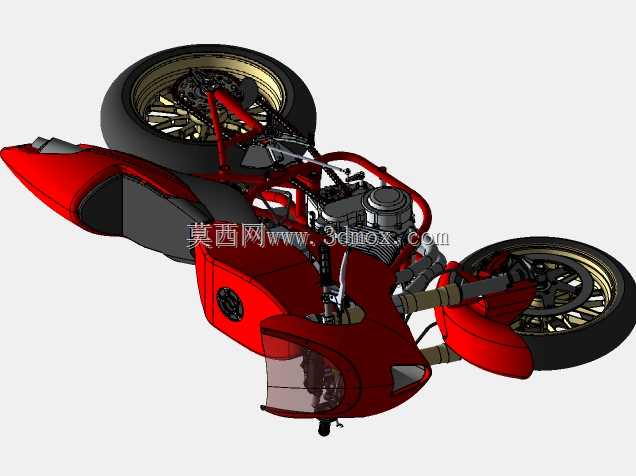

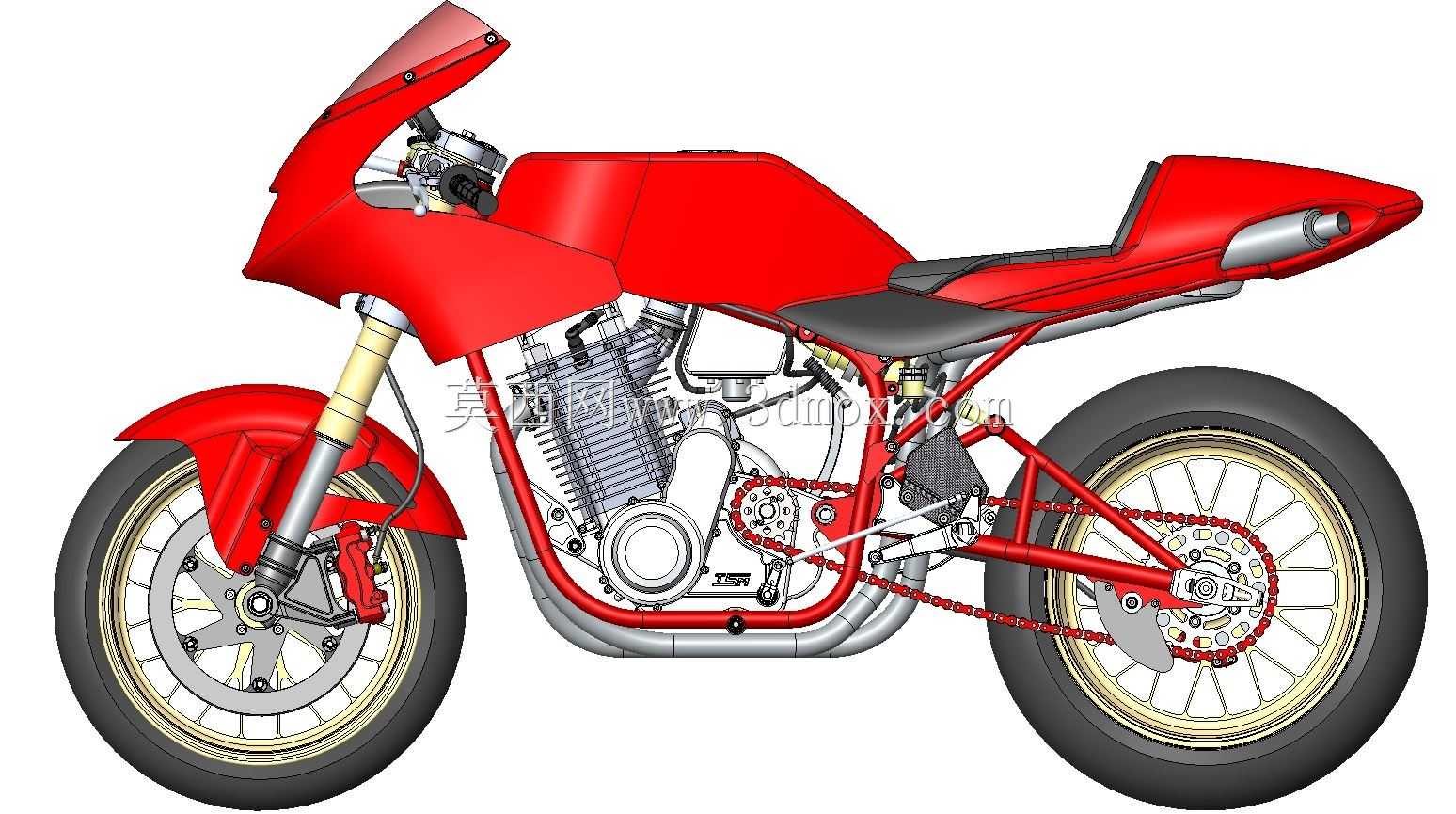

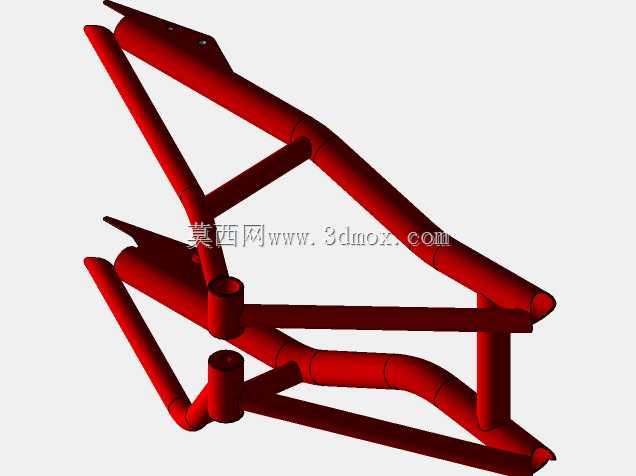

　　该模型完整还原了单引擎运动型摩托车的全系统结构，覆盖行走、动力传递、操控、外观覆盖件全模块，可用于摩托车结构教学、改装方案验证、零部件匹配校核等场景。从实际使用场景来看，这类单引擎运动摩托主要面向公路骑行、赛道入门体验场景，整车结构设计围绕动力传递效率、操控灵活性、高速行驶稳定性三个核心目标展开。车架部分采用钢管编织式结构，通过不同管径的铬钼钢管弯制后焊接成型，主车架连接发动机悬挂点、转向立管、后摇臂转轴三个核心受力位置，安装边界上，转向立管倾角设置为24度，拖曳距控制在95mm，兼顾低速转向灵活性与高速行驶的方向稳定性，发动机悬挂点位预留了3mm的调整间隙，可适配同系列不同排量的单缸动力单元安装，无需额外改动主车架结构。

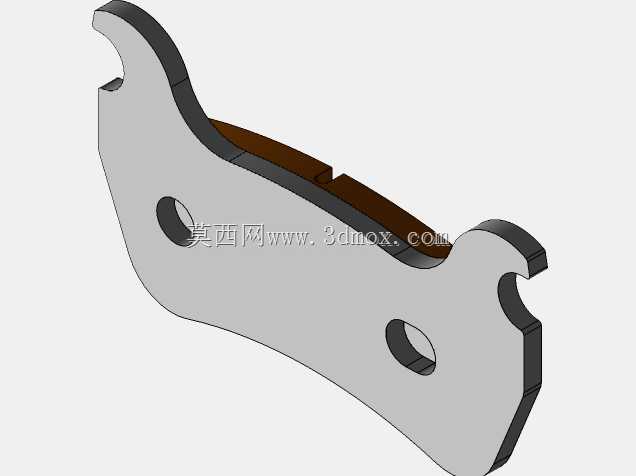

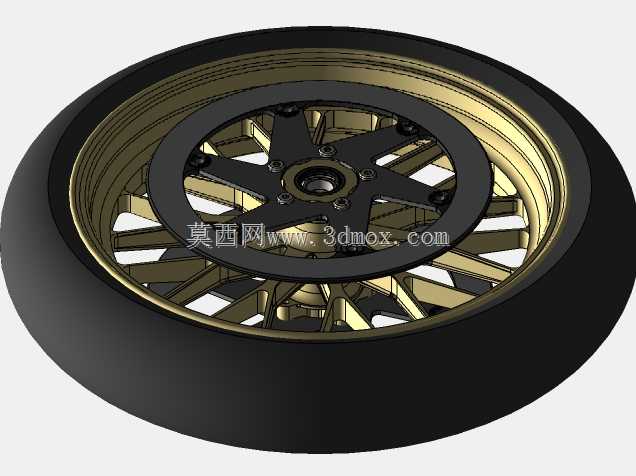

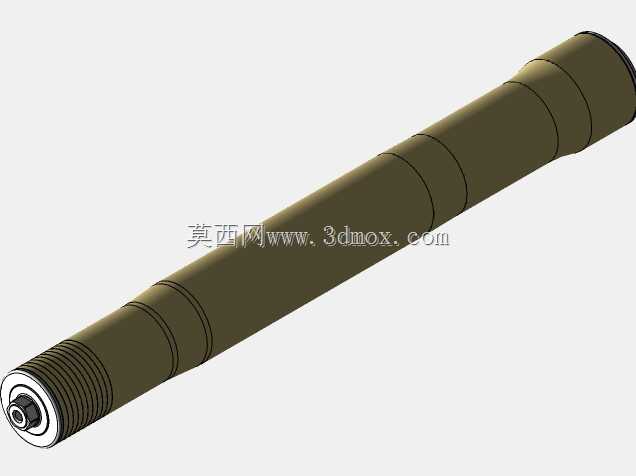

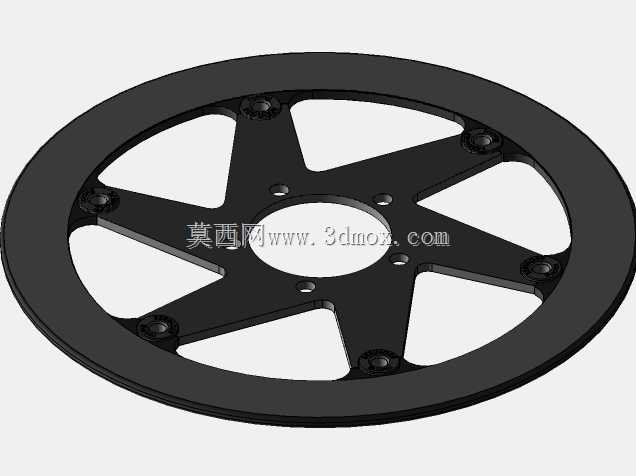

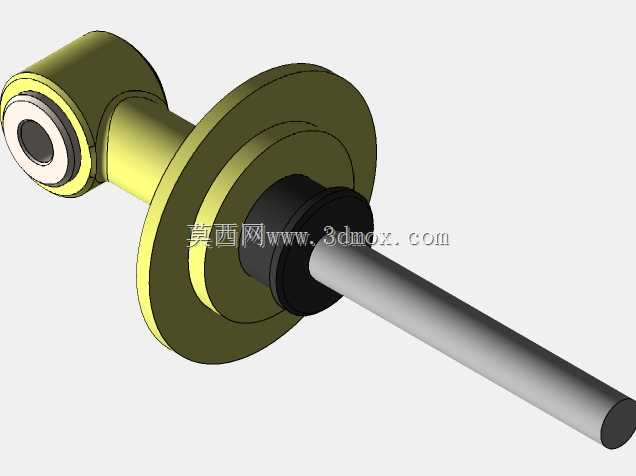

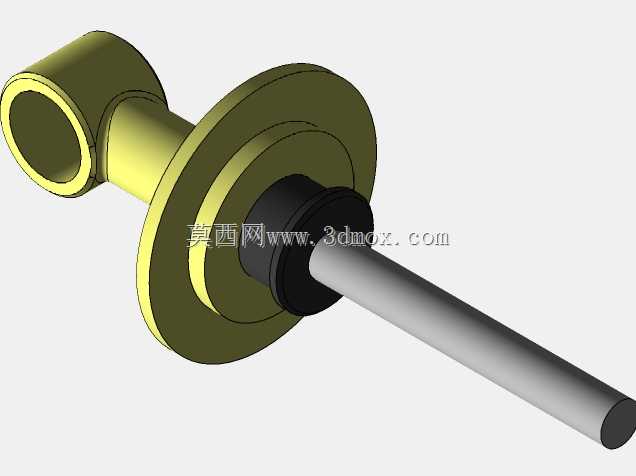

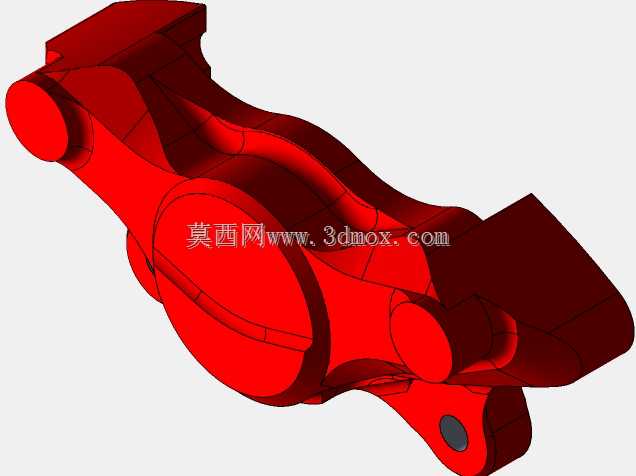

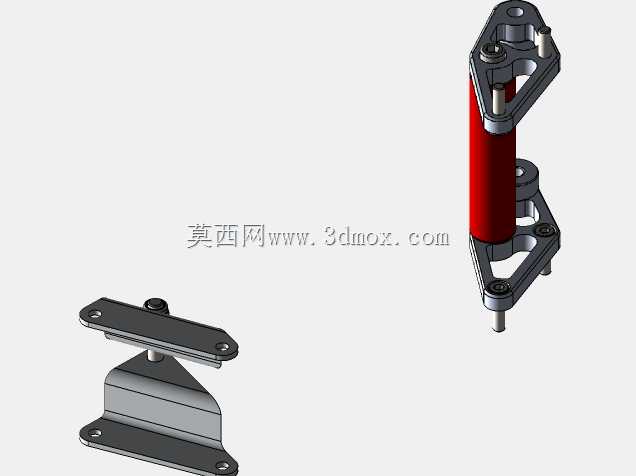

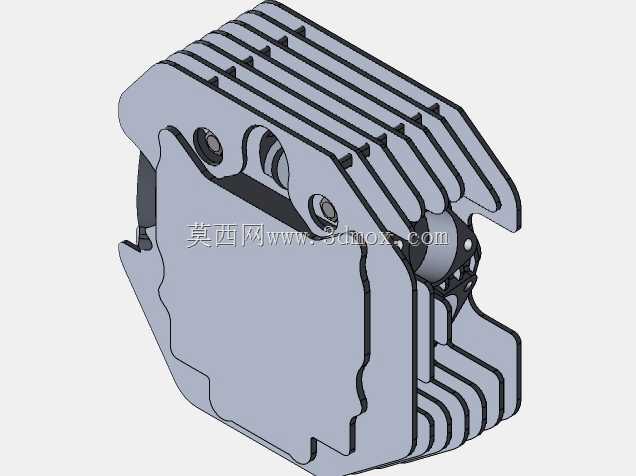

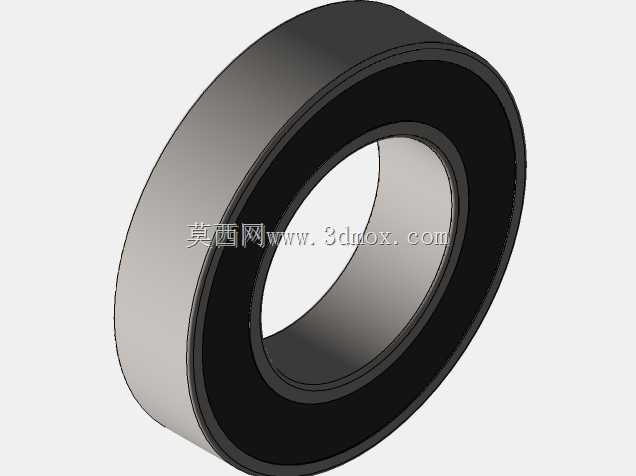

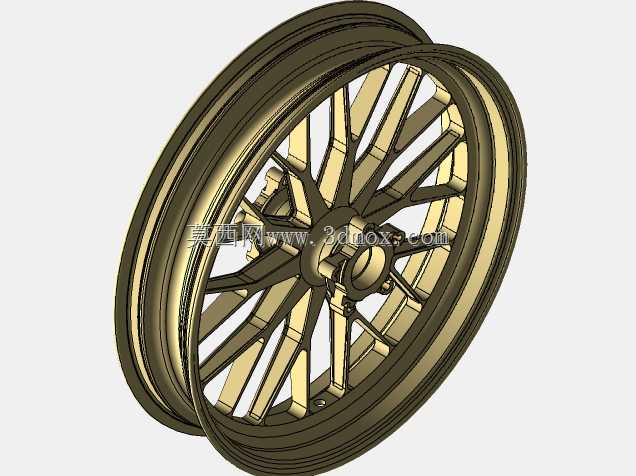

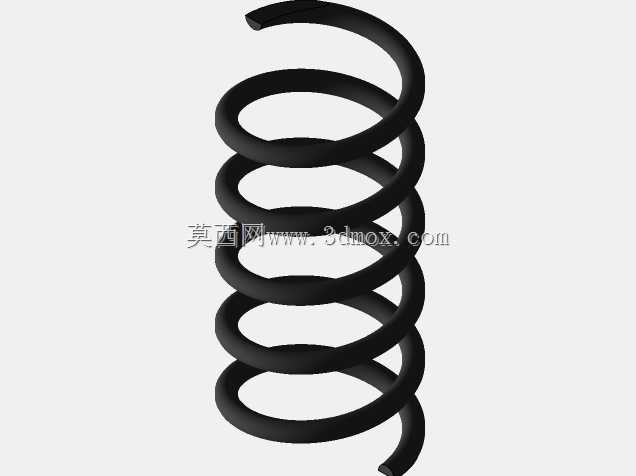

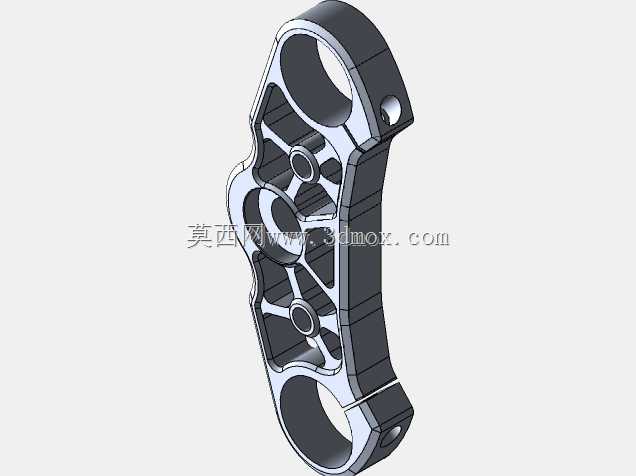

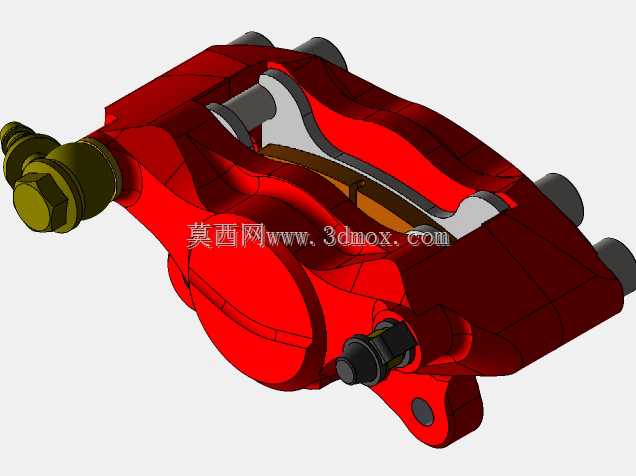

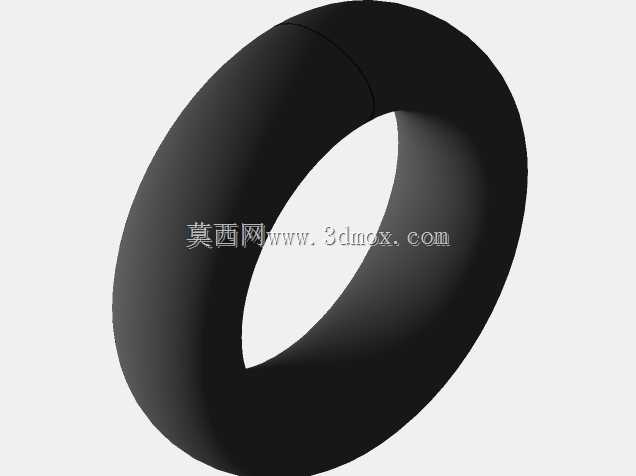

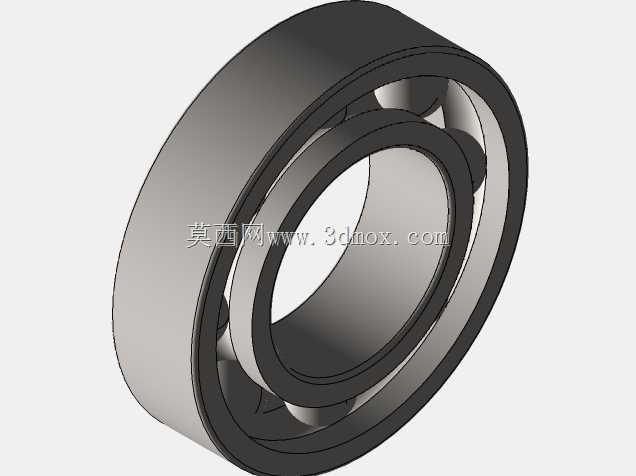

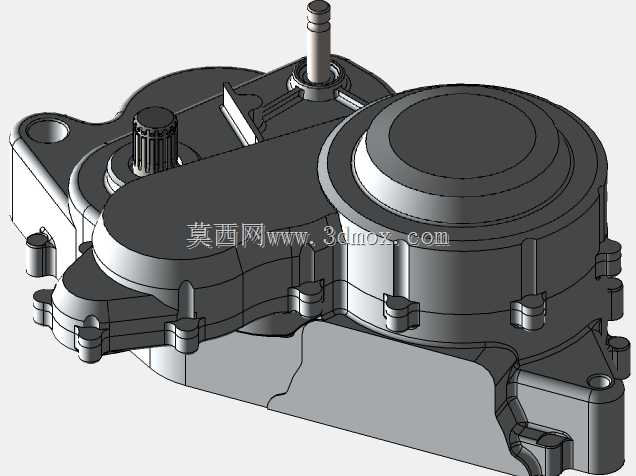

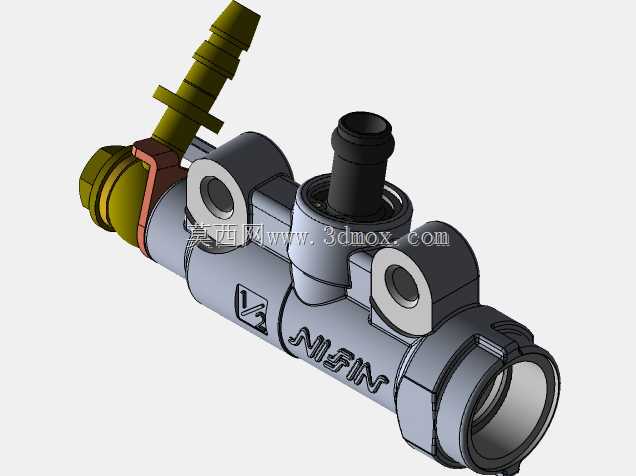

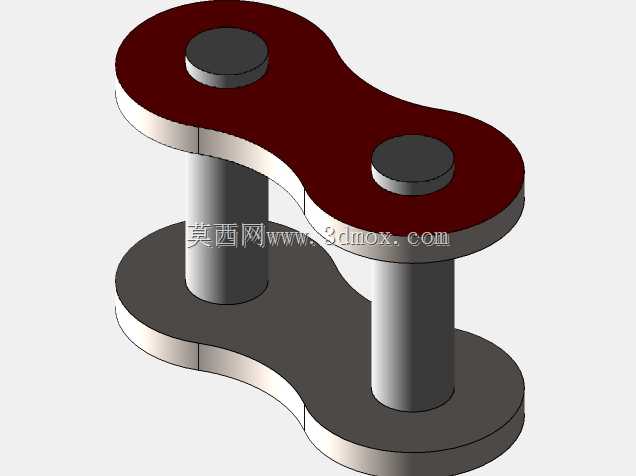

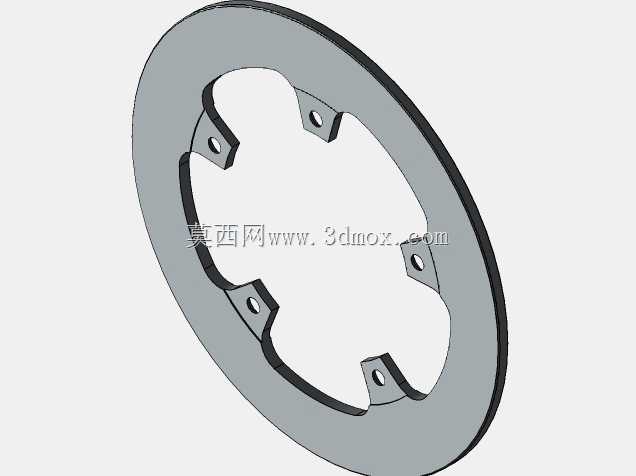

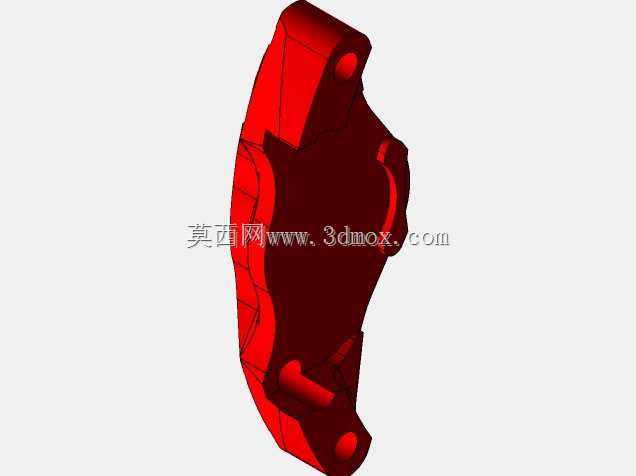

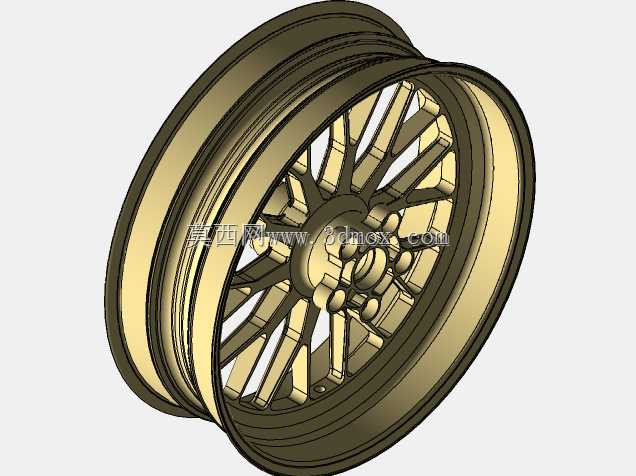

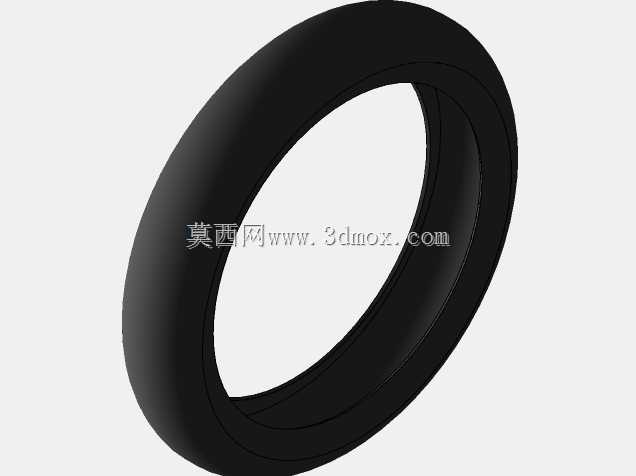

　　行走系统部分，前后轮均采用辐条式轮毂搭配真空轮胎，前轮规格为110/70 R17，后轮为150/60 R17，前轮搭配双活塞浮动卡钳与钻孔通风刹车盘，刹车盘安装端面与轮毂轴承端面的同轴度公差控制在0.02mm以内，避免刹车过程中出现抖动；前减震为正置式液压阻尼减震，行程120mm，减震器上安装点与下联板的连接采用过盈配合加锁紧螺栓结构，可承受紧急制动时的纵向冲击载荷，后减震为中置单枪结构，连接后摇臂与车架尾部安装座，弹簧预压行程可在5-15mm范围内调整，适配不同体重驾驶者与不同载重场景的使用需求。动力传递系统中，发动机为单缸风冷四冲程结构，缸体散热鳍片的厚度与间距经过优化，在时速60km/h行驶状态下可保证缸头温度控制在合理区间，

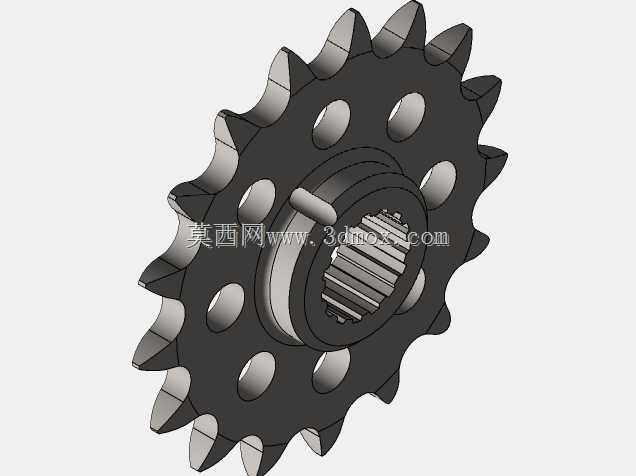

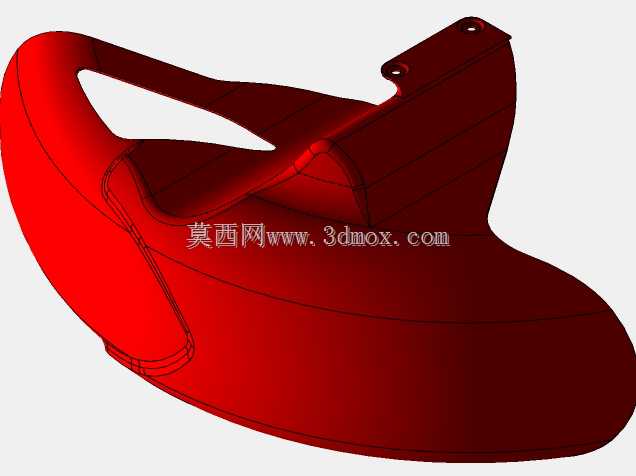

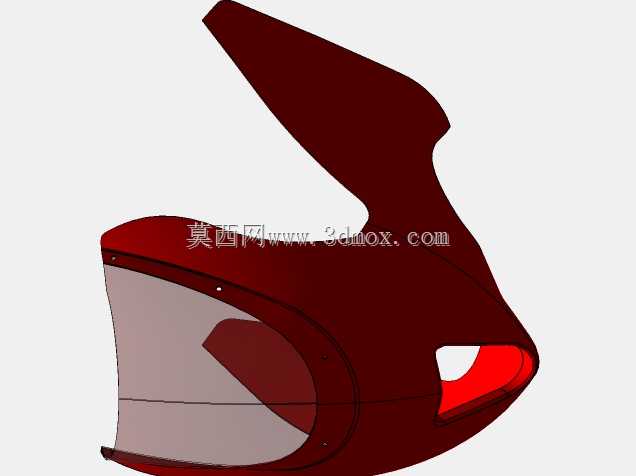

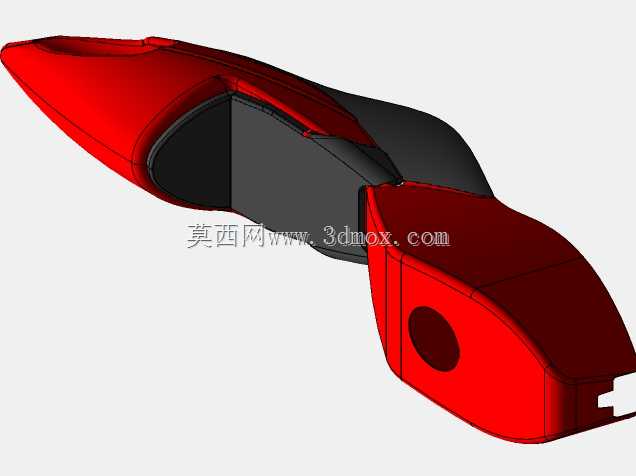

　　不会出现过热导致的动力衰减；初级减速通过曲轴端小链轮带动离合器大齿轮，次级减速通过520规格传动链条连接后链轮，前后链轮的安装平面共面度公差控制在0.1mm以内，可大幅降低链条运转过程中的偏磨问题，延长传动部件使用寿命，链条外侧设置有导链板，避免高速行驶中链条跳动脱落。外观覆盖件采用ABS工程塑料的等壁厚设计，平均壁厚3mm，前部导流罩的曲面经过空气动力学优化，在时速100km/h行驶状态下可将正面气流导向发动机散热区域与车手身体两侧，降低风阻同时提升散热效率，油箱容积设置为14L，安装位置卡在主车架上部的两个安装梁之间，油箱底部预留了油泵安装位与出油管路走位空间，与车把转向的最小间隙保持在25mm以上，满舵转向时不会出现干涉。

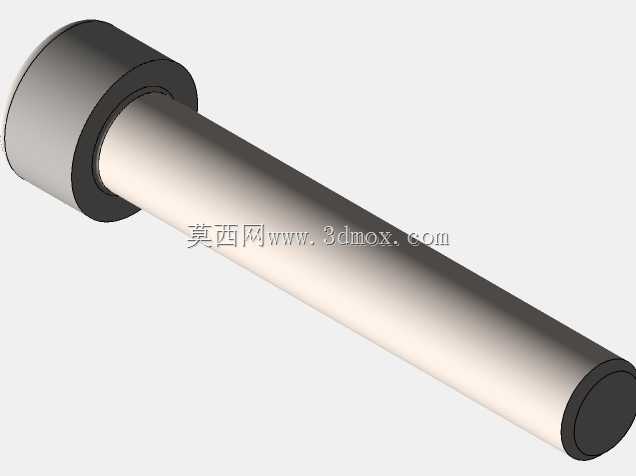

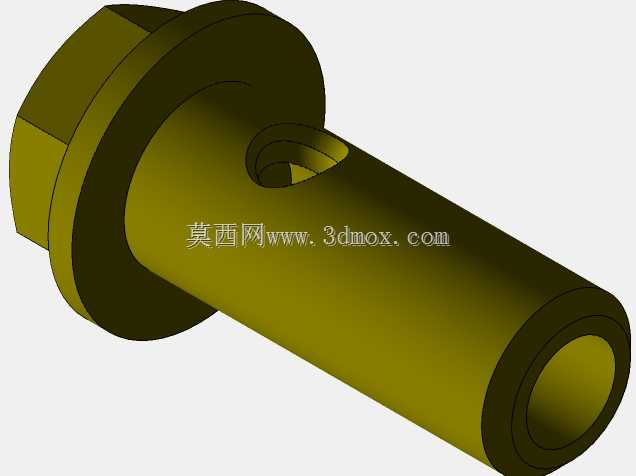

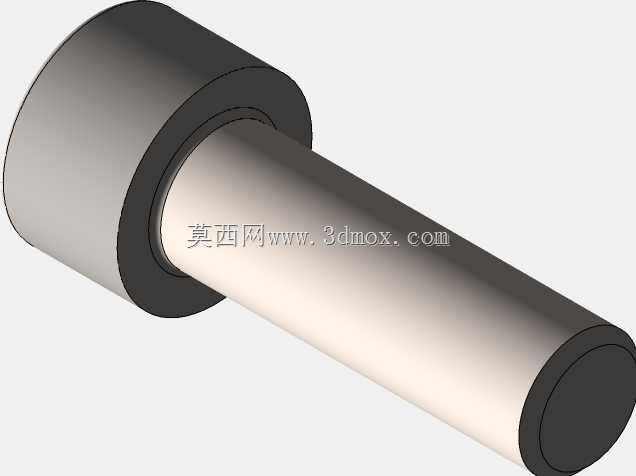

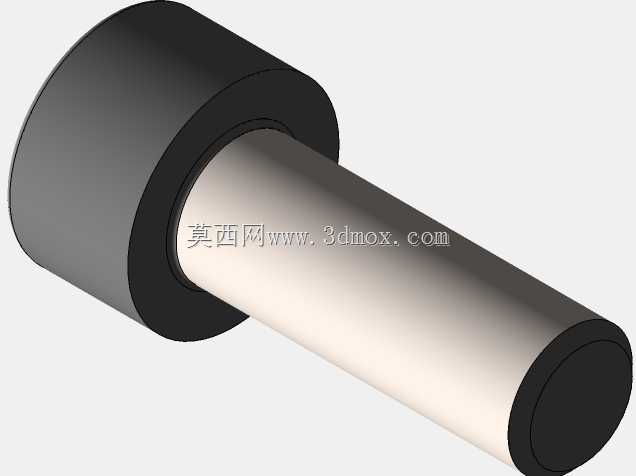

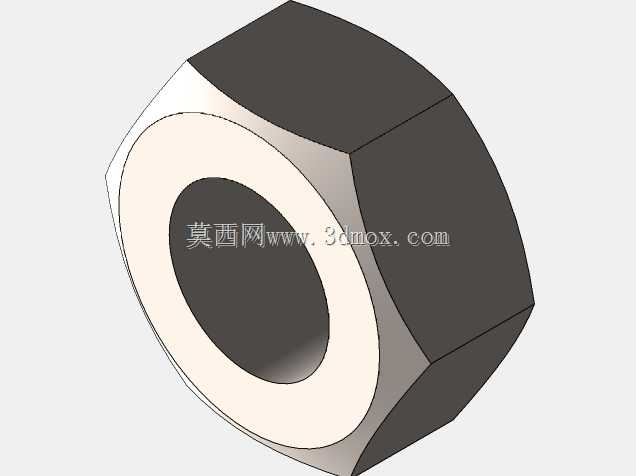

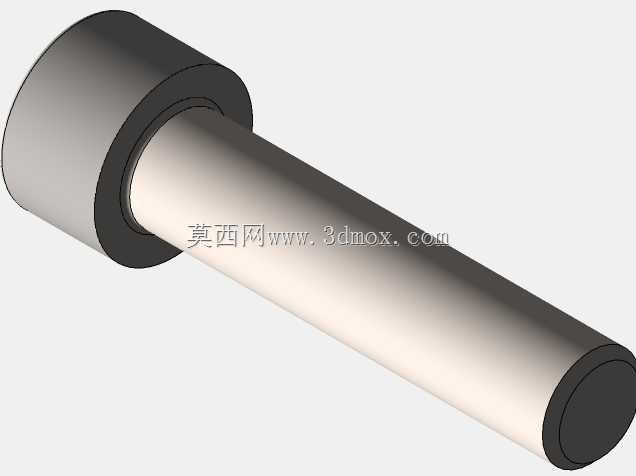

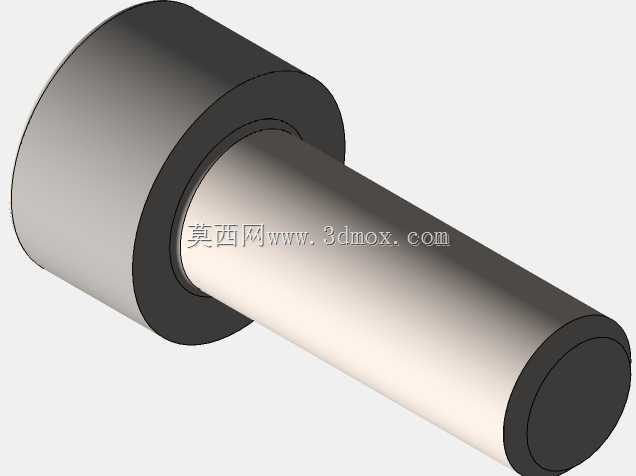

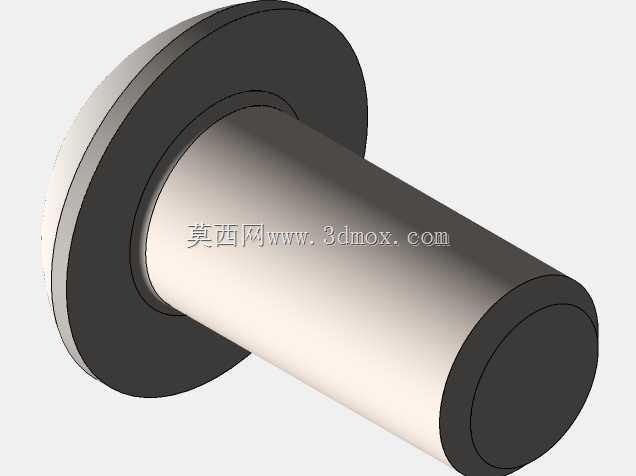

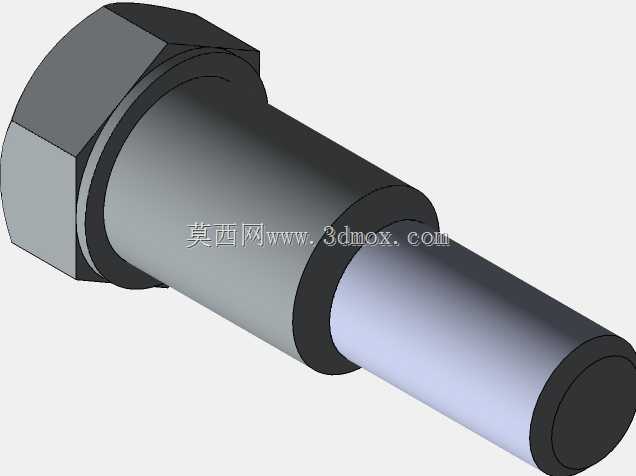

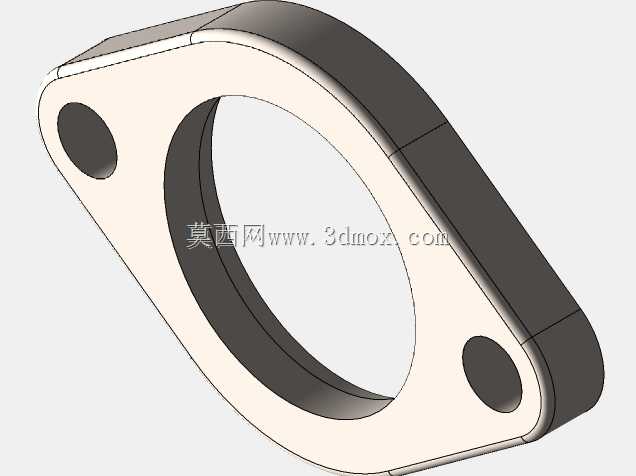

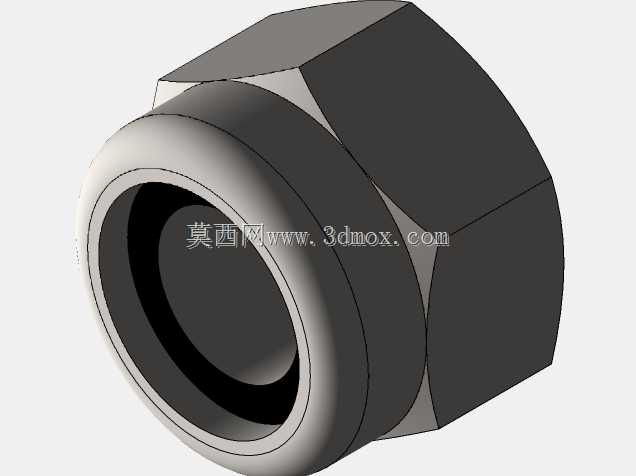

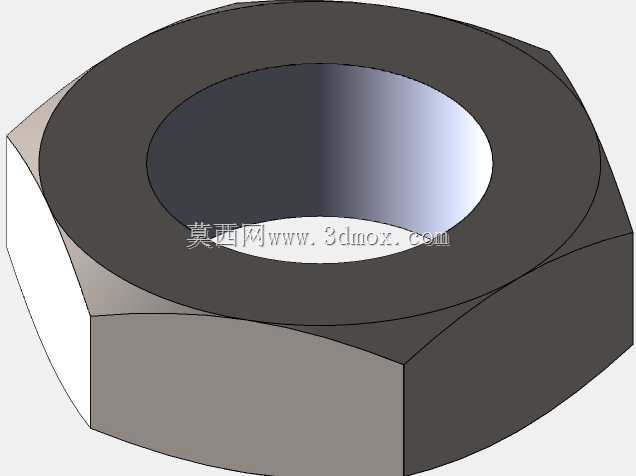

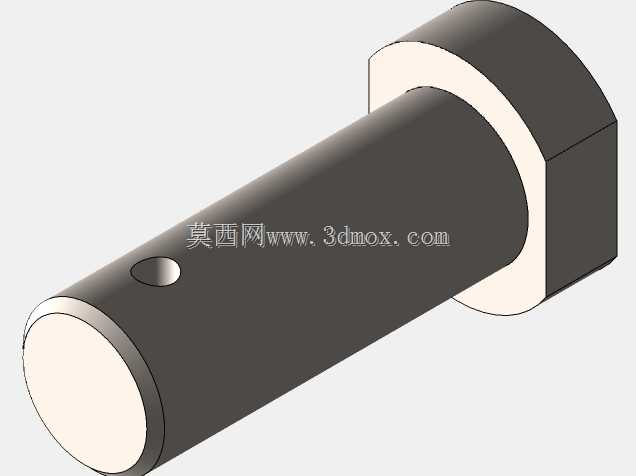

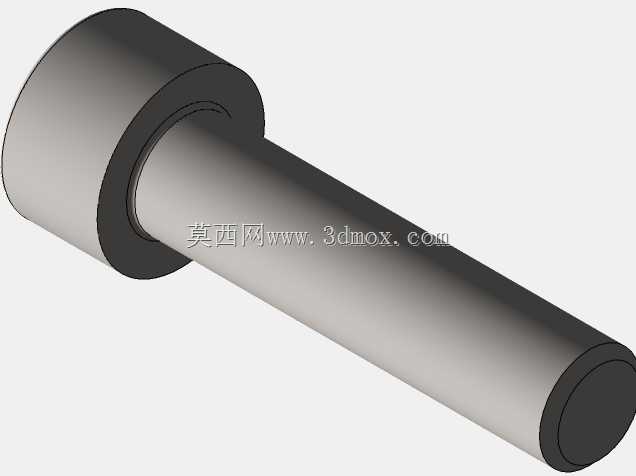

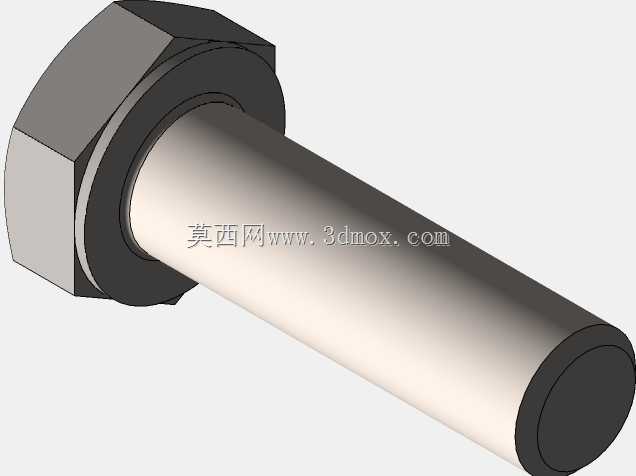

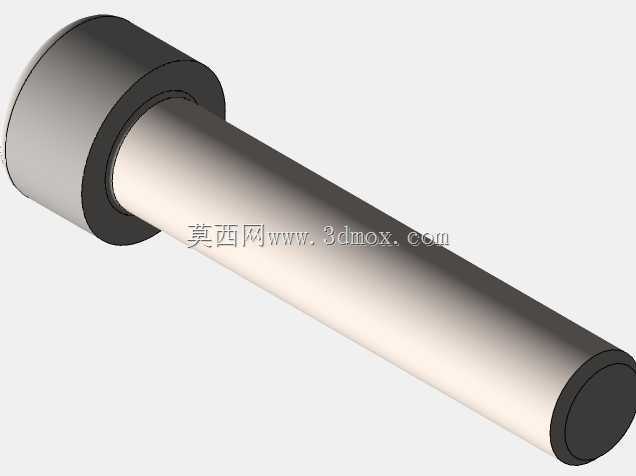

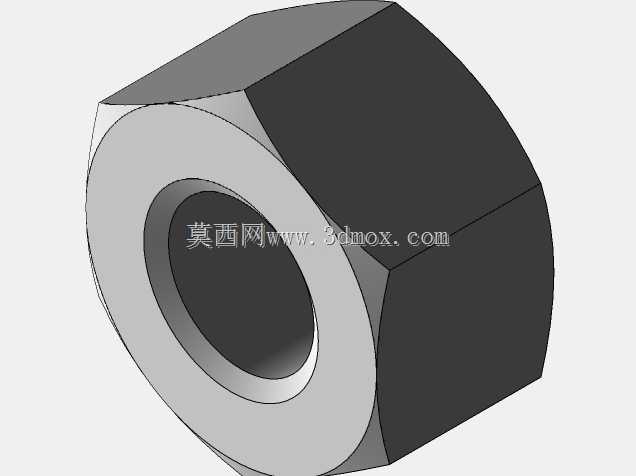

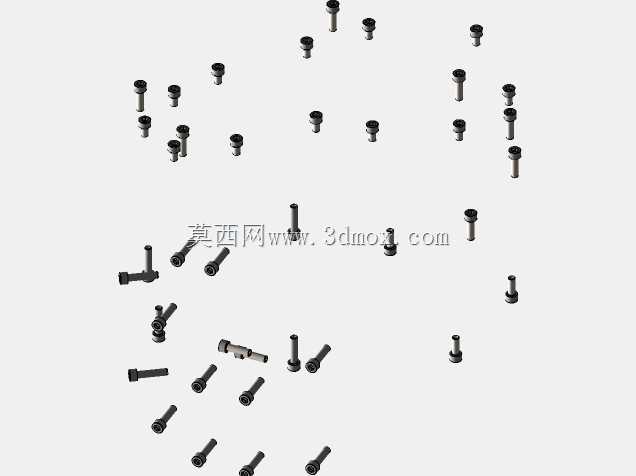

　　座椅采用分体式设计，前座高度为780mm，适配多数身高驾驶者的落脚需求，后座下方预留了电瓶、电控模块的安装空间，尾部排气采用侧出式不锈钢结构，排气头段连接发动机排气口的位置采用球面密封结构，可避免长期震动导致的排气泄漏问题，消音腔内部设置有三级膨胀腔，可在保证排气回压满足动力输出需求的前提下降低排气噪音。整车所有连接点位的螺栓规格、安装扭矩都在模型中做了对应匹配，比如发动机与车架连接采用M10的8.8级高强度螺栓，覆盖件连接采用M5的6级螺栓，不同受力位置的紧固件选型完全符合实际工程要求，可直接用于零部件选型参考、装配工艺模拟，也可作为摩托车设计入门的教学案例，帮助从业者理解整车各系统的匹配逻辑与安装边界要求。
