SolidWorks曲面展平工艺结构设计方案

　　在各类异形曲面构件的加工制造环节，曲面展平是衔接三维设计与实体下料的核心工序，尤其在薄壁曲面钣金、复合材料曲面铺层、异形蒙皮类零件的生产中，精准的展平结构直接决定后续成型精度、材料利用率以及装配匹配度。日常做这类结构设计时，很多工程师容易忽略曲面的高斯曲率分布对展平误差的影响，要么直接用强制展平命令生成片体，导致后续下料后成型出现局部起皱、拉伸过度开裂的问题，要么过度预留修边余量，造成材料浪费和后续修配工作量激增。

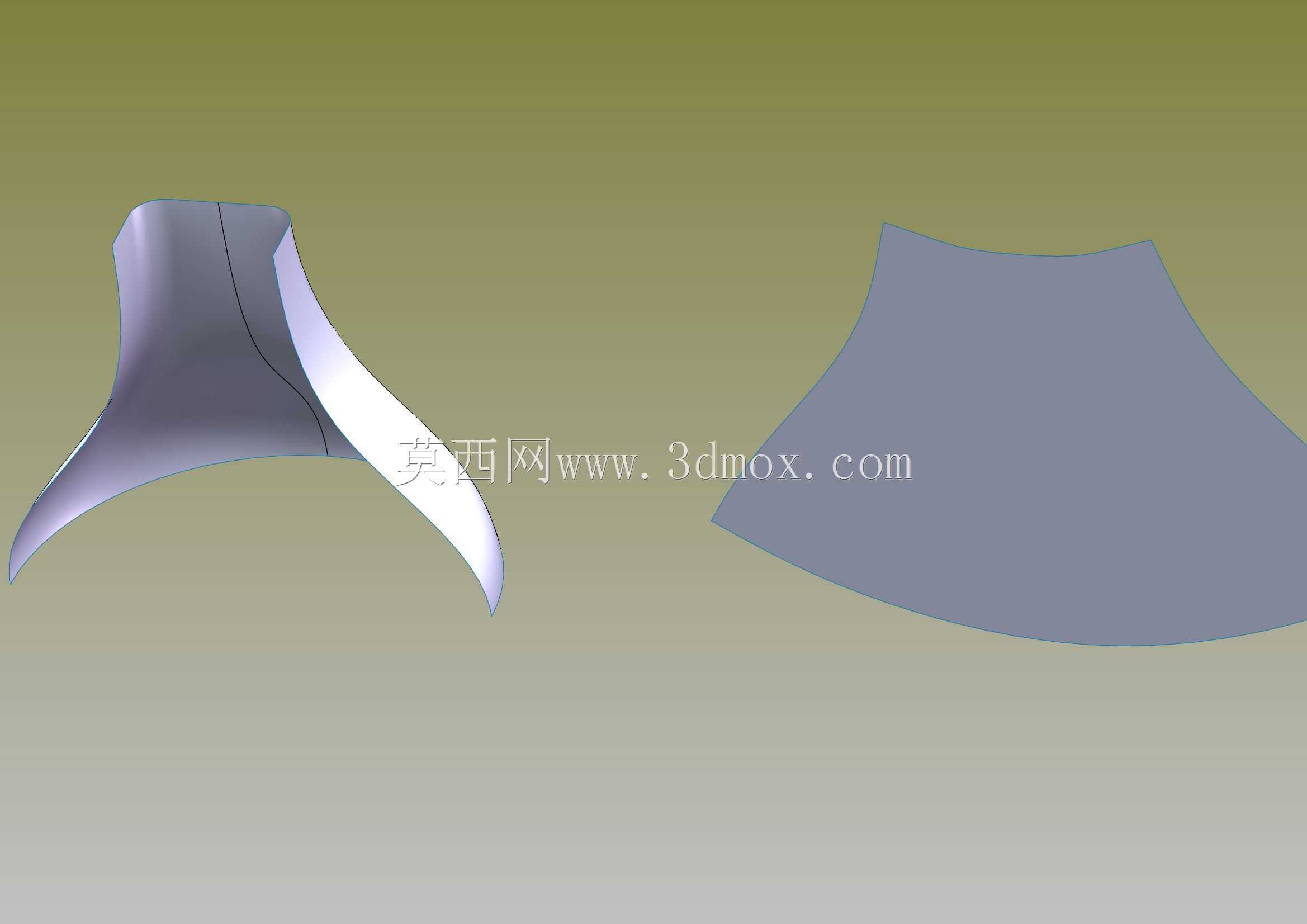

　　这套展平曲面结构的设计，核心是先对目标曲面做曲率分区处理，针对不同曲率区域设置差异化的展平补偿系数，而非采用统一的全局补偿值。实际建模过程中，先提取原始曲面的边界轮廓与内部曲率突变线，将曲面拆解为若干个曲率连续的子面片，每个子面片单独计算展平后的形变位移量，再通过边界约束将各子面片的展平结果拼接，保证拼接处的纤维长度连续，避免出现展平后边界错位、局部尺寸超差的问题。从结构边界来看，展平后的片体预留了成型工艺所需的定位夹持边，夹持边的宽度根据曲面成型时的拉伸深度做匹配，深度较大的区域夹持边适当加宽，防止成型过程中材料滑移导致轮廓偏移；对于曲率变化剧烈的尖角区域，展平时做了微小的圆角过渡处理，避免下料时尖角处产生应力集中，也防止成型时该位置被拉裂。

　　从应用场景来说，这类展平结构可直接对接数控下料设备，不管是激光切割、等离子下料还是复合材料的自动裁剪机，都能直接读取展平后的轮廓数据生成加工路径，不需要二次修图调整。在实际生产验证中，采用这种分区展平的结构，相比传统的整体强制展平，曲面成型后的轮廓尺寸偏差能控制在0.2mm以内，材料利用率提升12%左右，同时大幅减少后续钳工修配的工时。设计过程中还需要考虑材料的各向异性，比如常用的冷轧钢板、铝合金板在轧制方向和垂直轧制方向的延伸率存在差异，展平时会根据材料的轧制方向调整补偿系数的方向，保证成型后各位置的壁厚均匀，不会出现局部减薄超差的问题。另外，展平片体上标注了成型时的定位基准点，这些基准点和成型模具上的定位销位置一一对应，下料后工人可以直接通过基准点定位装夹，不需要反复找正，大幅提升装夹效率。

　　很多工程师在做曲面展平时，习惯直接依赖软件自带的展平命令，忽略了实际成型工艺中的回弹问题，这套结构在展平计算时就提前纳入了材料回弹补偿量，针对不同材质的回弹系数，对展平轮廓做反向修正，保证成型卸载回弹后，零件的轮廓尺寸刚好符合设计要求。对于双曲率的复杂曲面区域，展平时还设置了工艺切口的预留位置，这些工艺切口在成型时可以释放局部内应力，避免曲面出现鼓包或者凹陷，成型完成后工艺切口位置可以通过焊接或者打磨处理，不影响最终零件的外观和结构强度。从安装匹配的角度来说，展平后的片体边界和相邻构件的连接边做了公差匹配，连接边的轮廓度公差控制在0.15mm以内，保证后续装配时不需要额外修配就能实现贴合，密封类曲面构件还能保证连接面的密封连续性，不会出现局部间隙过大导致的泄漏问题。

　　在实际的项目落地中，这类展平结构广泛应用在异形通风管道、设备外覆盖件、航空航天类蒙皮零件、船舶曲面舱板等产品的生产中，不同行业的应用场景对展平精度的要求存在差异，比如食品设备的不锈钢曲面外罩，对展平后的表面光洁度要求高，展平时就需要避免出现局部拉伸痕对应的轮廓突变；而通风管道类的曲面构件，更侧重展平后的拼接密封性，对边界的对接精度要求更高。设计时会根据具体的应用场景调整补偿系数和工艺余量，不会采用一套参数适配所有场景。另外，展平结构的建模过程中，所有的特征都是参数化关联的，当原始曲面的轮廓或者曲率做调整时，展平片体可以自动更新对应的轮廓和补偿值，不需要重新手动计算展平，大幅提升设计迭代的效率，尤其是在产品试制阶段，需要频繁调整曲面造型的时候，参数化的展平结构能减少大量重复建模的工作量。
