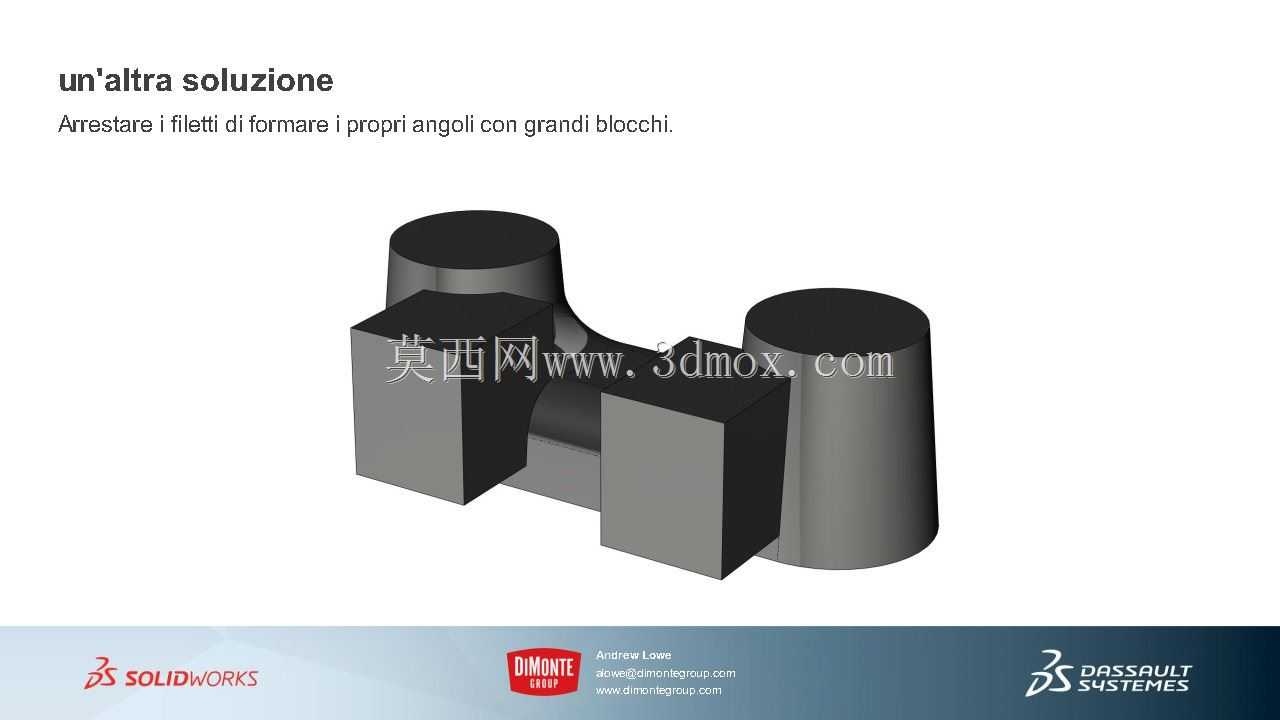

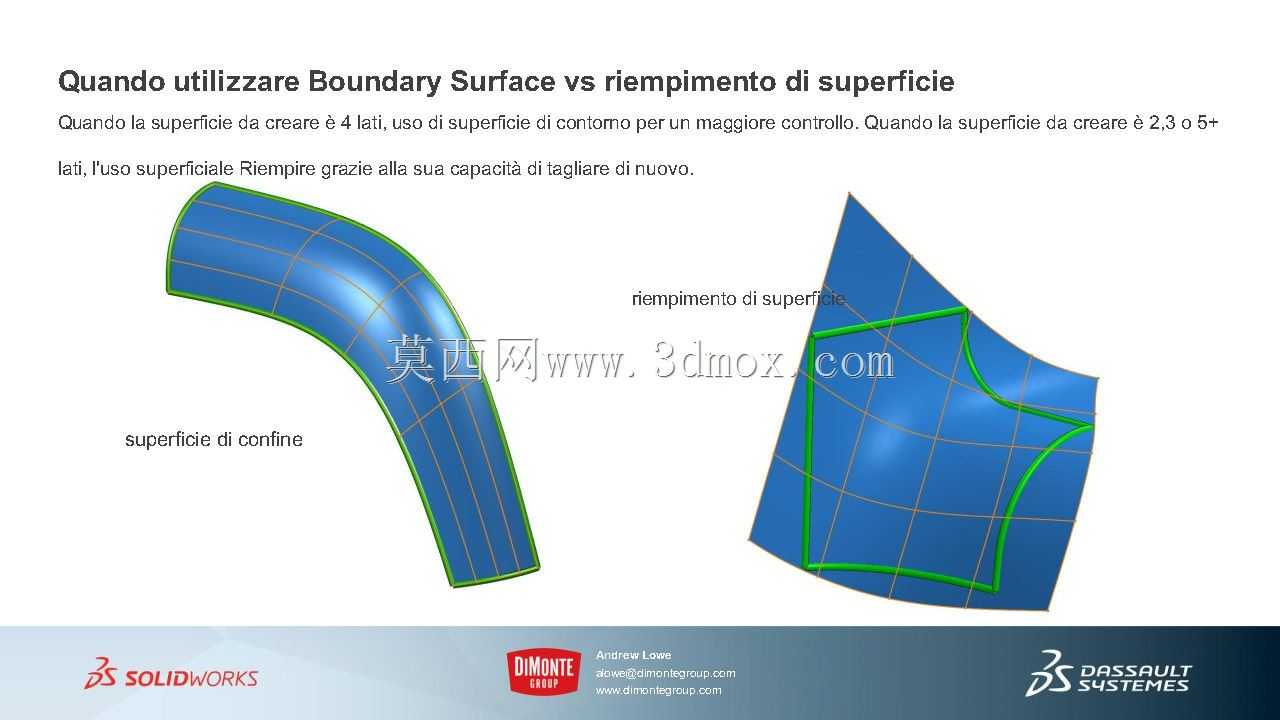

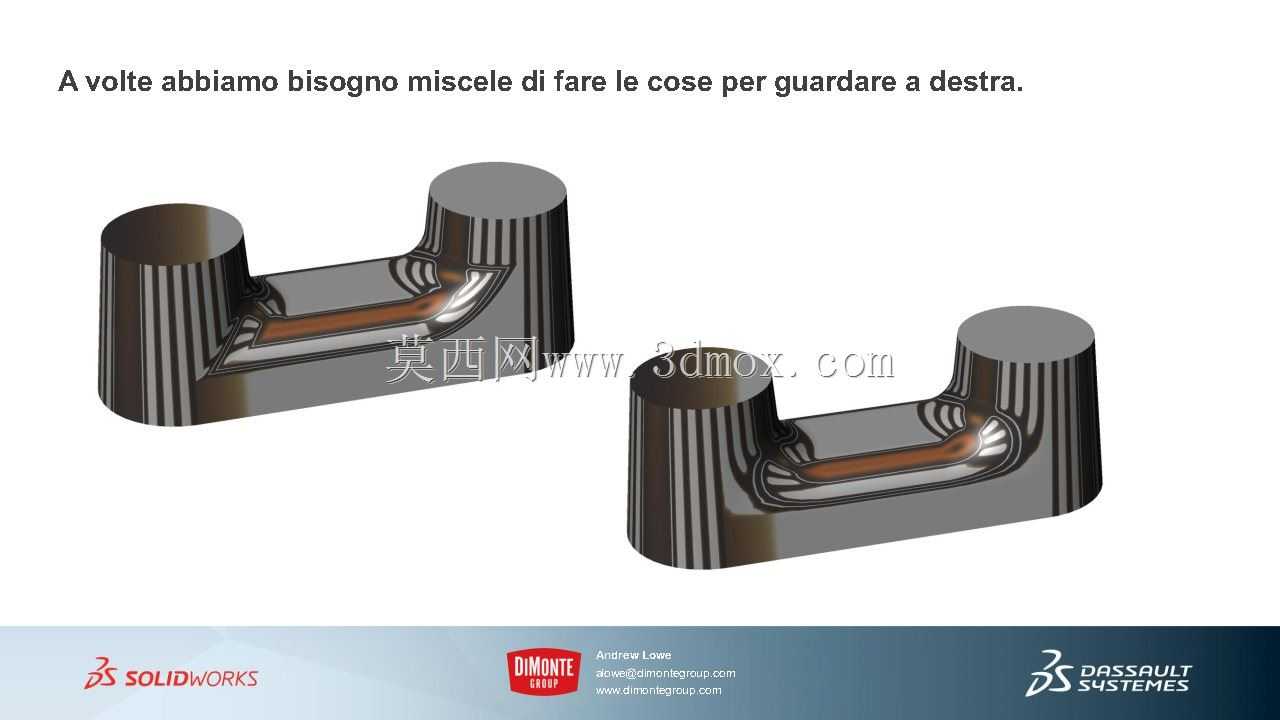

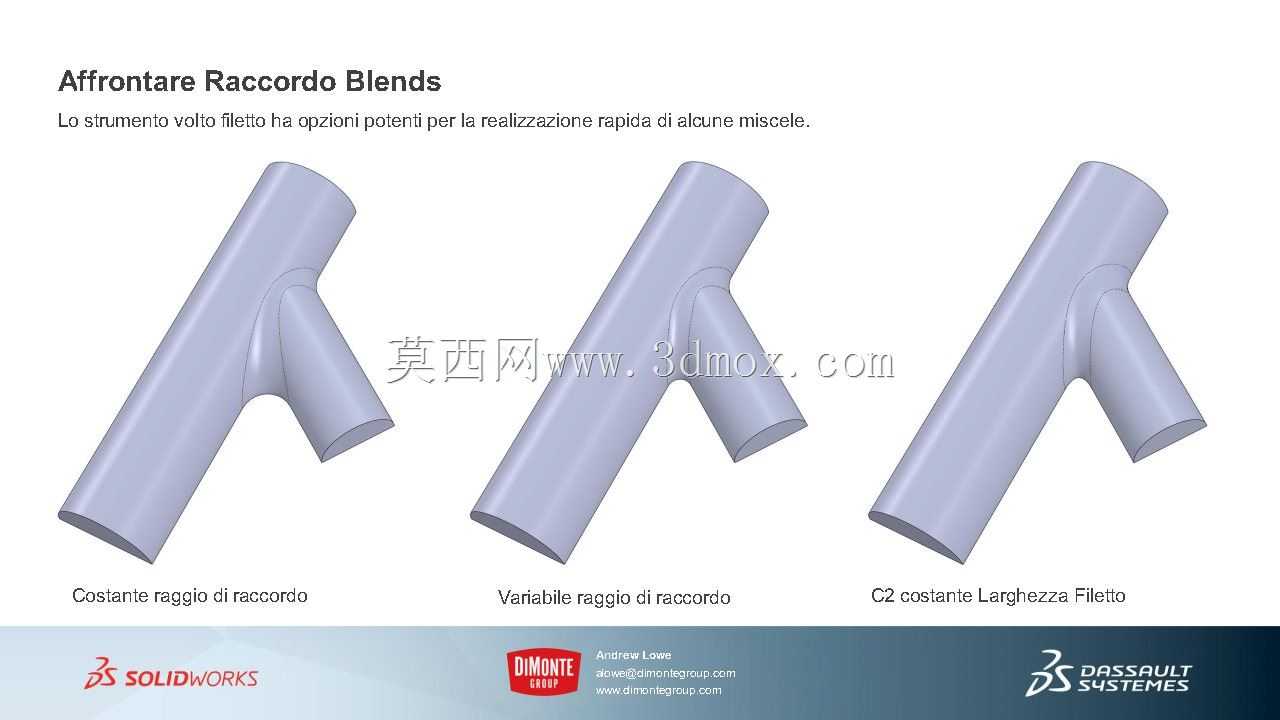

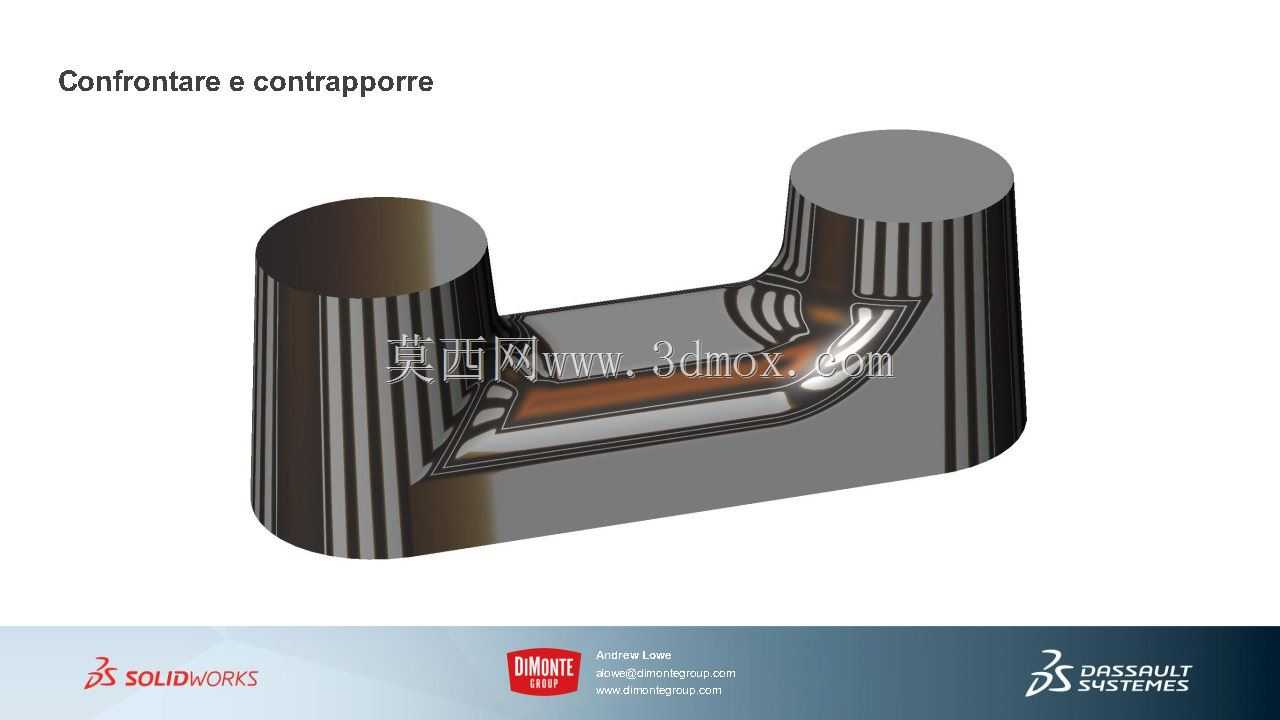

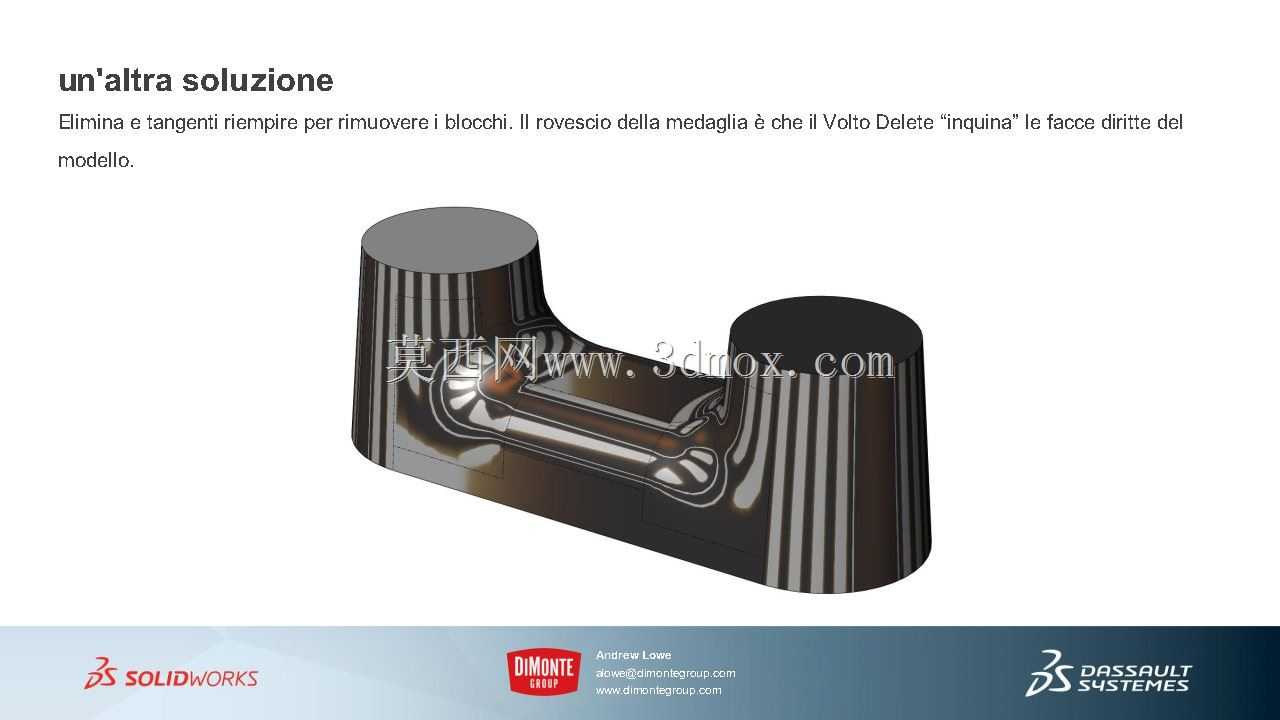

带圆角双凸台连接基座结构设计

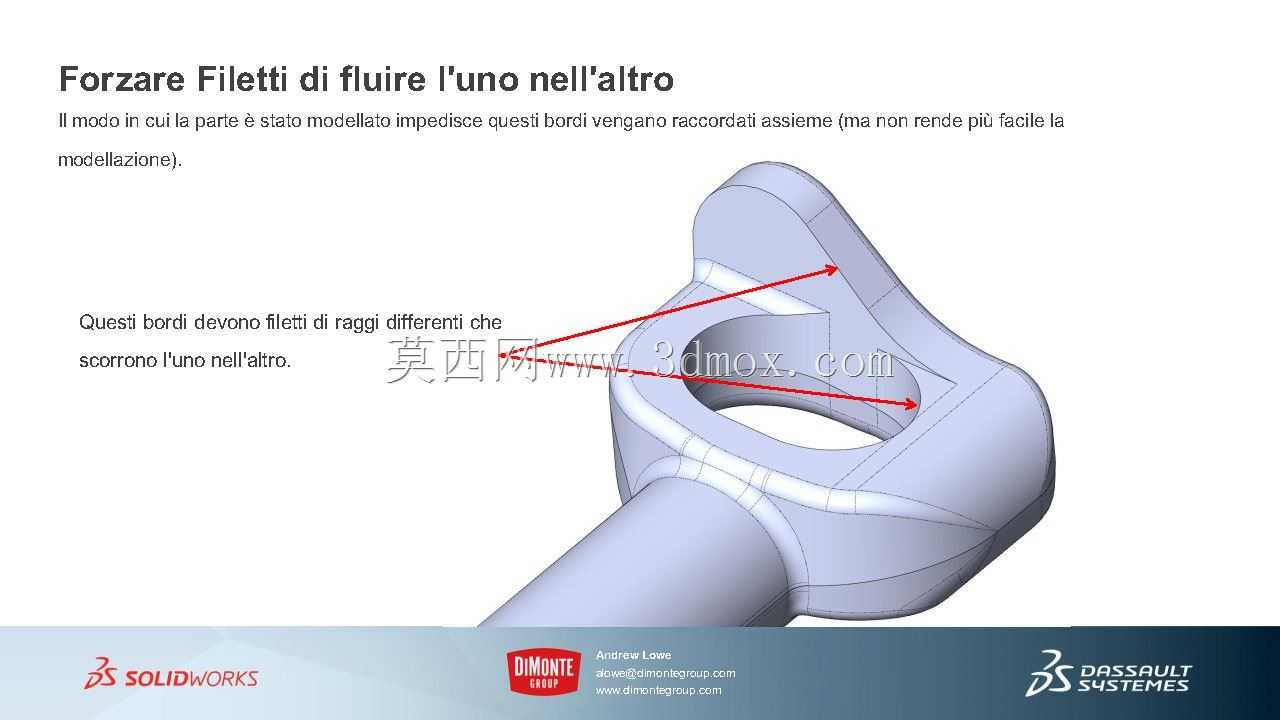

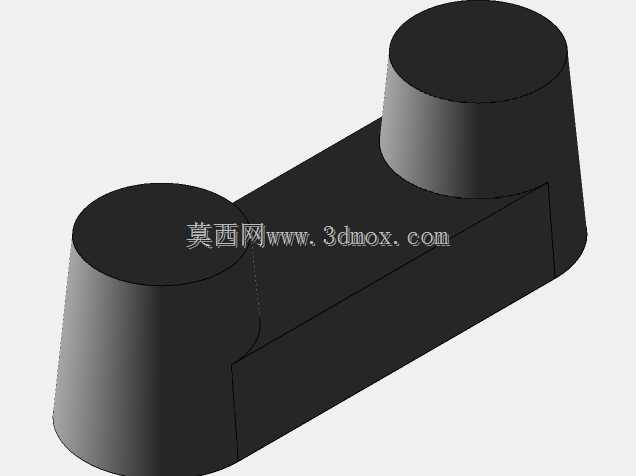

　　该零件属于机械连接支撑类通用零部件，在各类工装夹具、小型设备机架、自动化输送线侧边定位模块中都有广泛的应用场景，主要承担两个平行工位之间的刚性连接、载荷传递以及定位基准的作用，日常工况下主要承受垂直方向的静压力以及少量横向的剪切载荷，对结构的刚性和边角抗应力集中能力有明确要求。从实际使用场景来看，这类双凸台结构常被用作小型气动元件的安装底座，两个圆柱凸台的顶面可直接承接气缸尾部或者直线导杆的端部安装面，中间的连接基体则负责将两个凸台的载荷均匀分散到下方的安装基板上，避免单点安装带来的应力集中问题。设计过程中首先确定两个圆柱凸台的中心距作为核心安装边界，该尺寸直接匹配对应配套元件的安装孔位间距，凸台本身带有微小的拔模斜度，

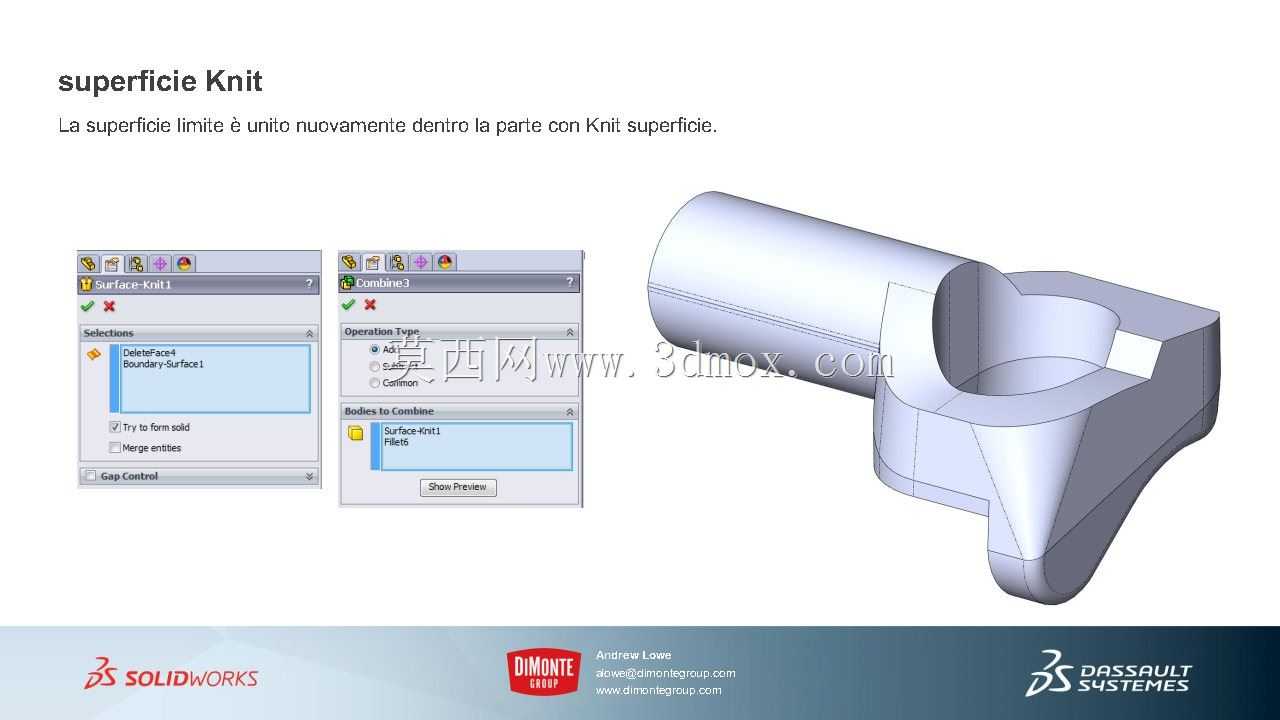

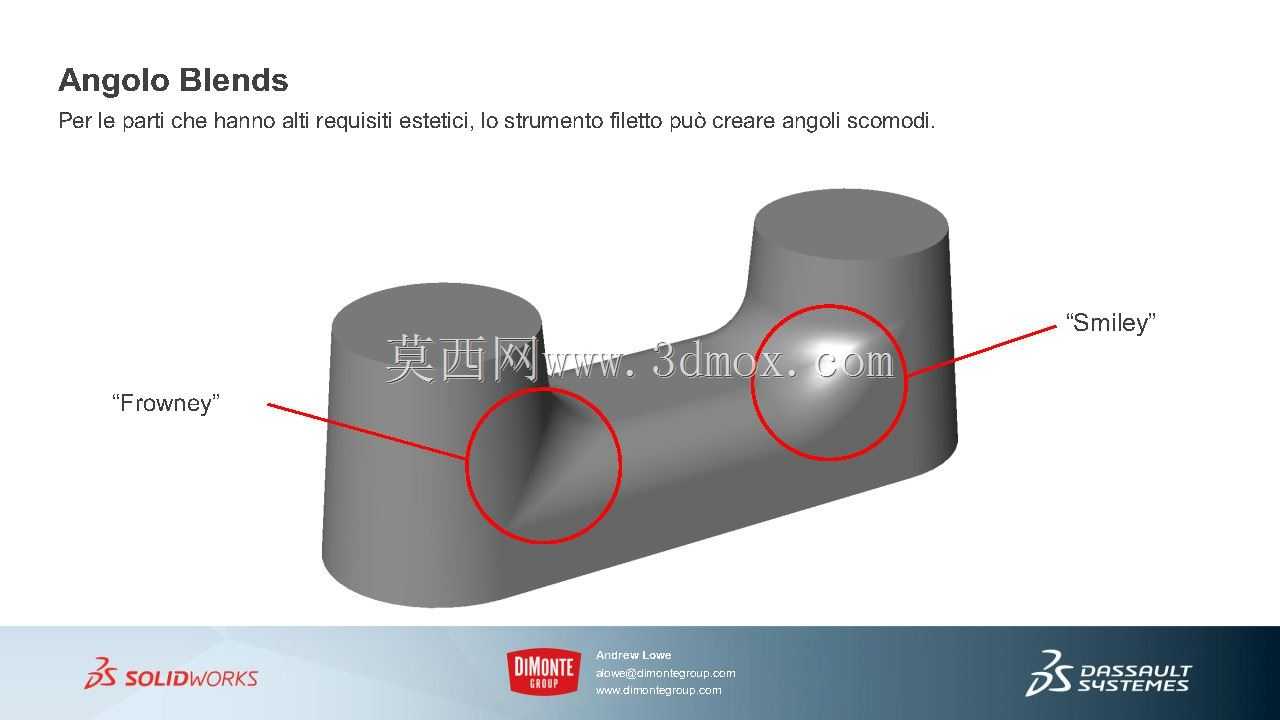

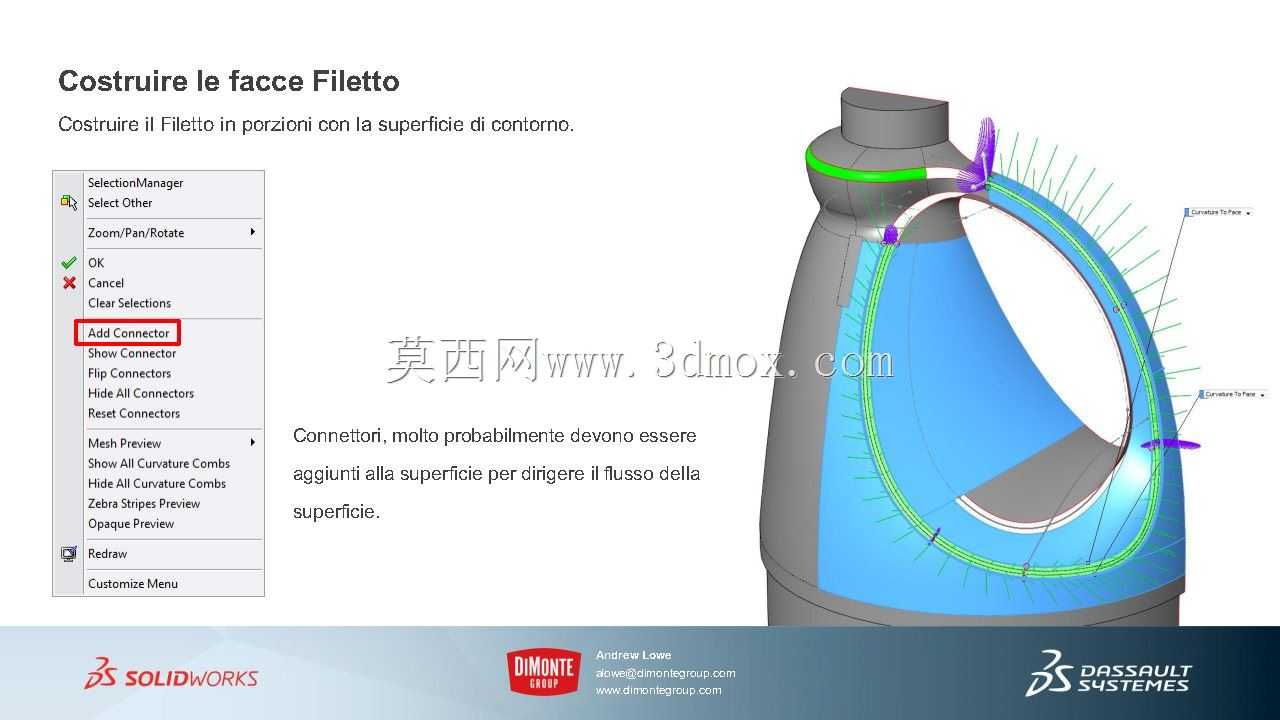

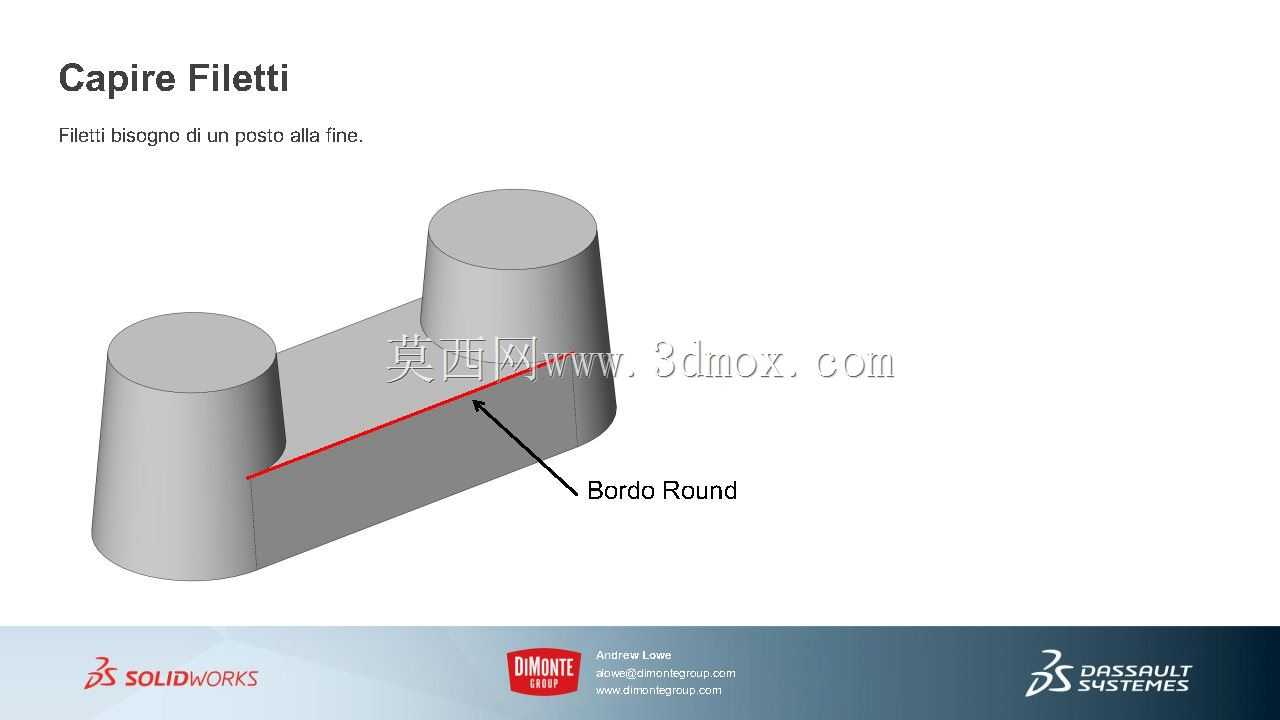

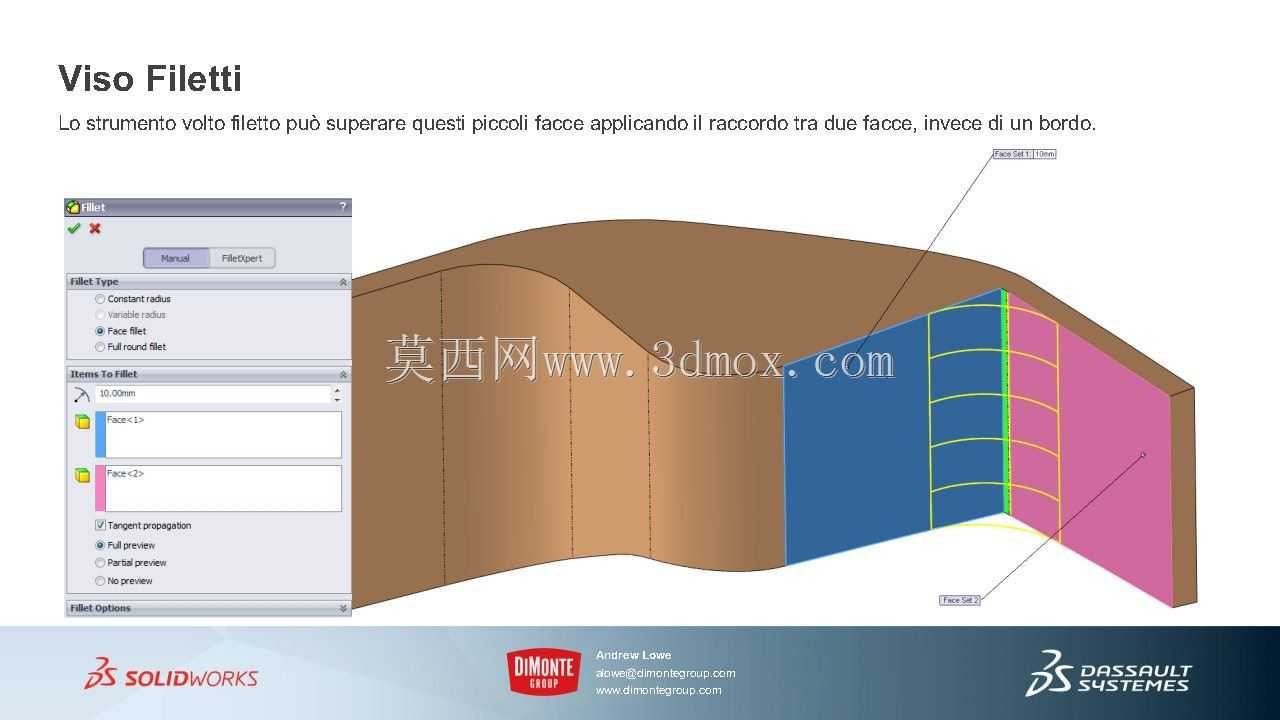

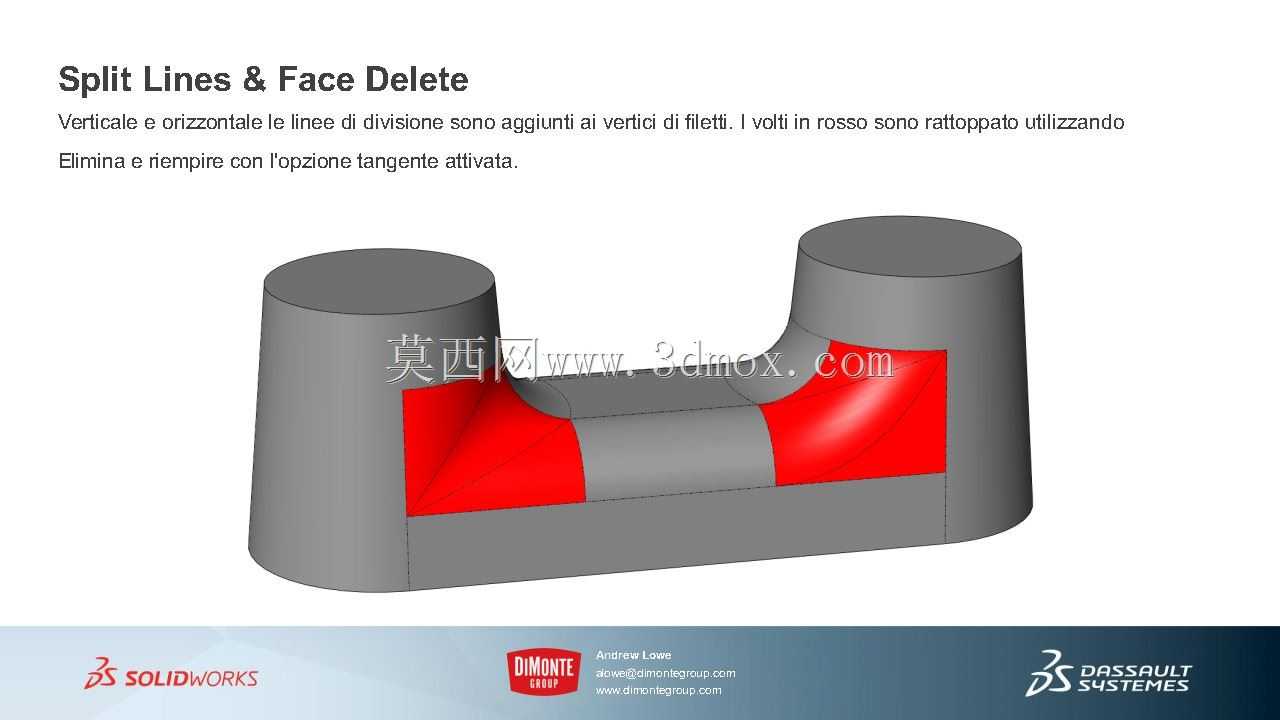

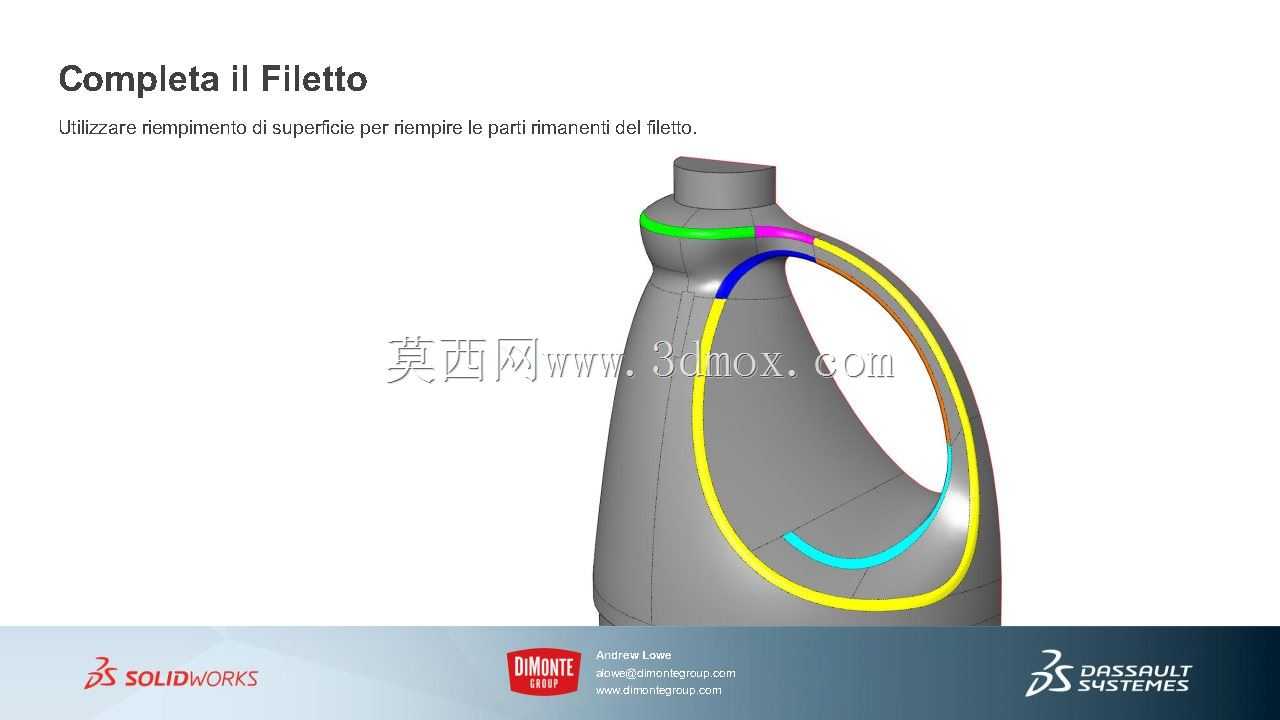

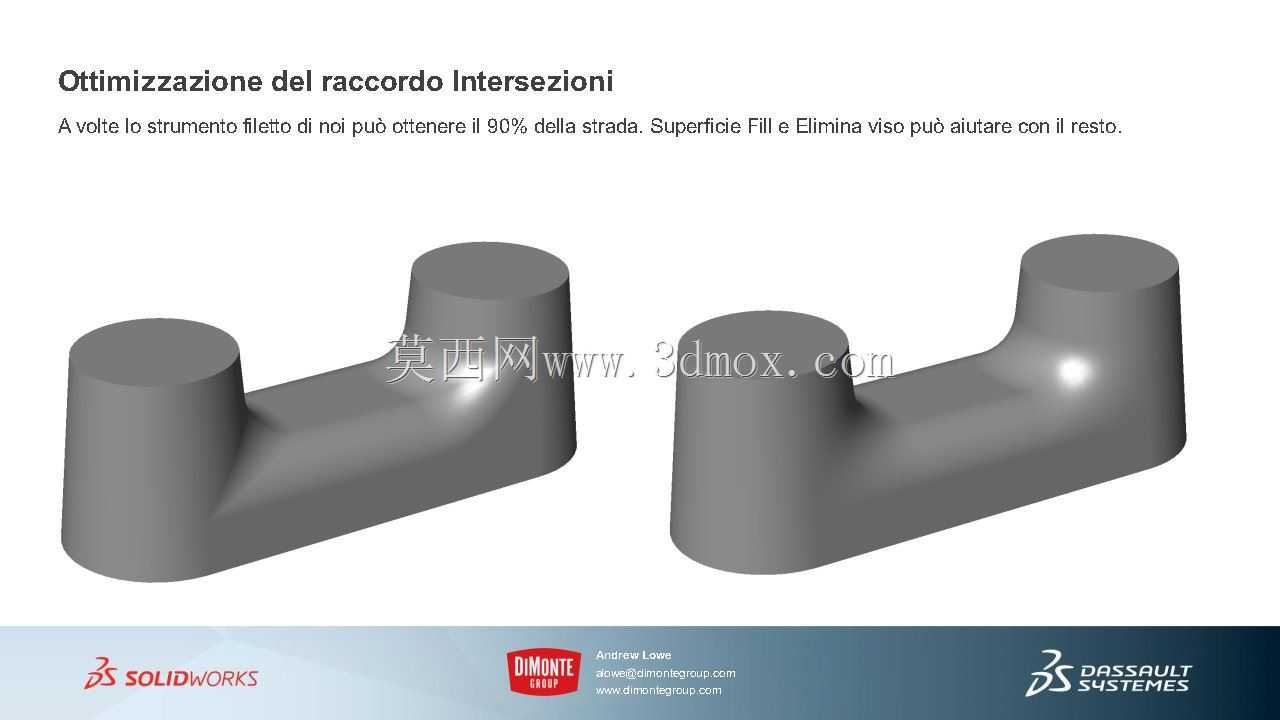

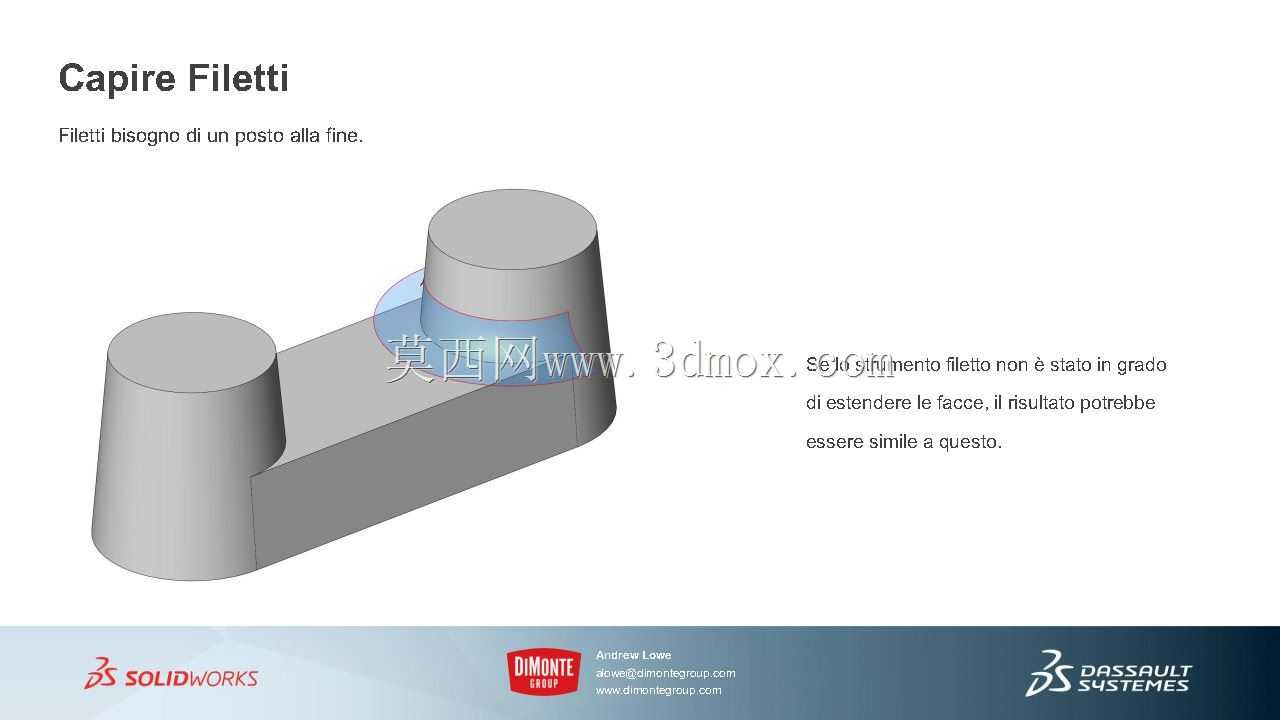

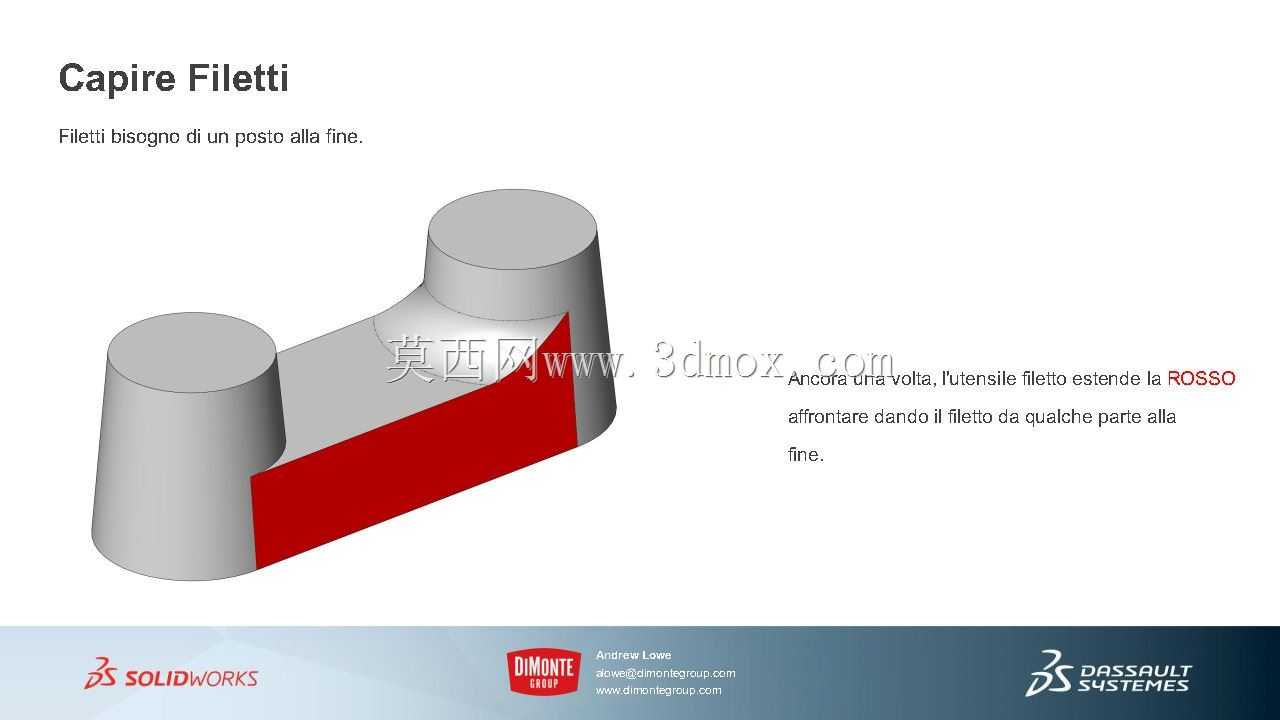

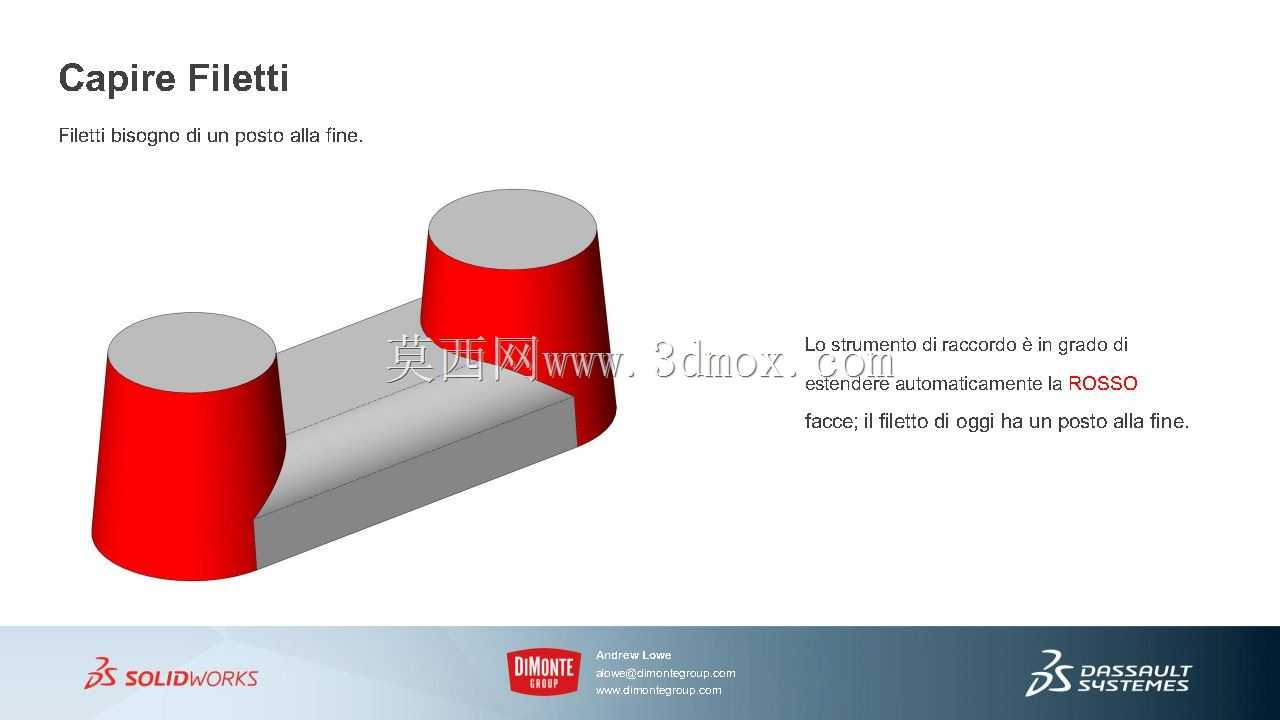

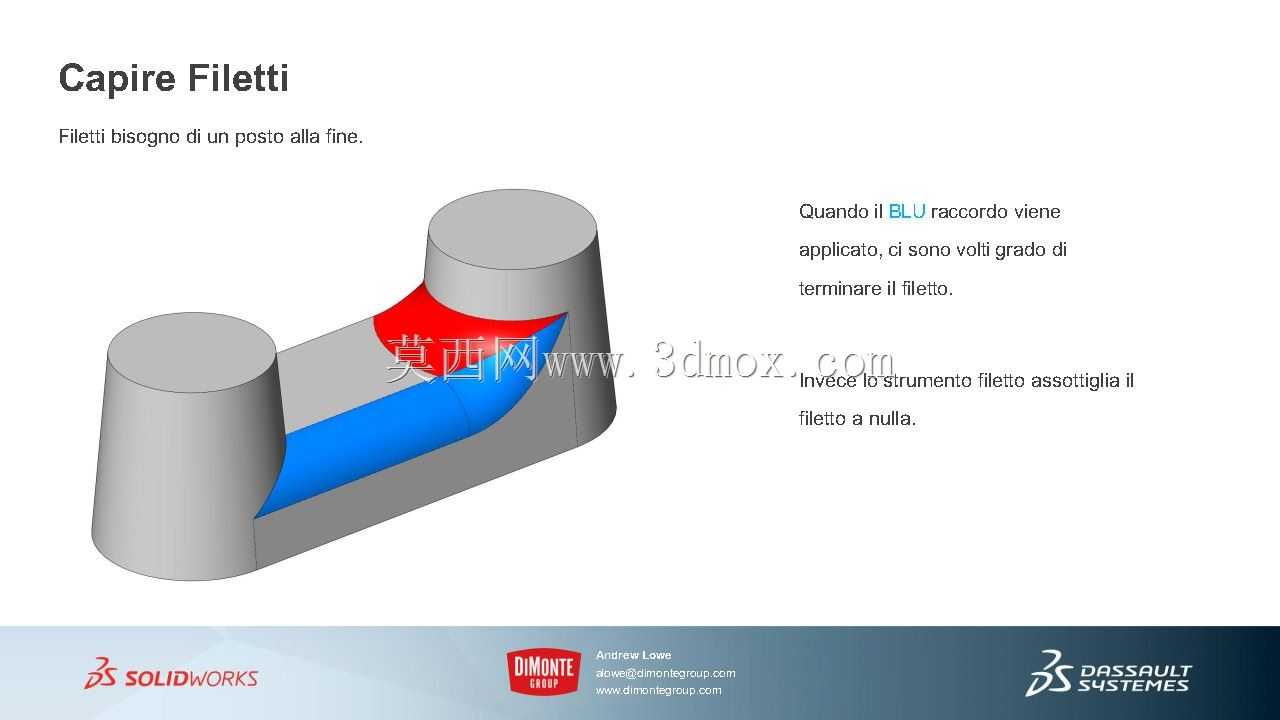

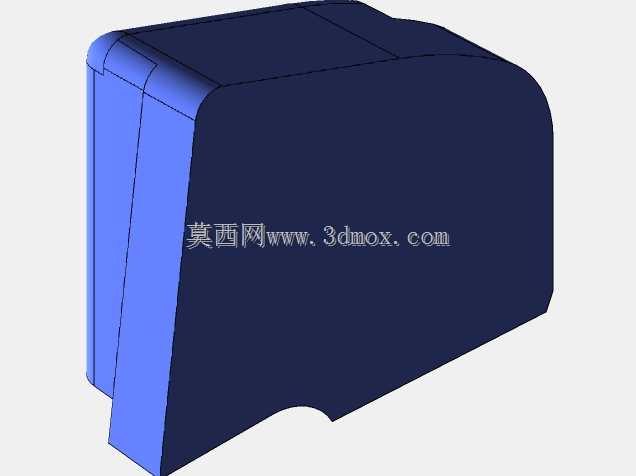

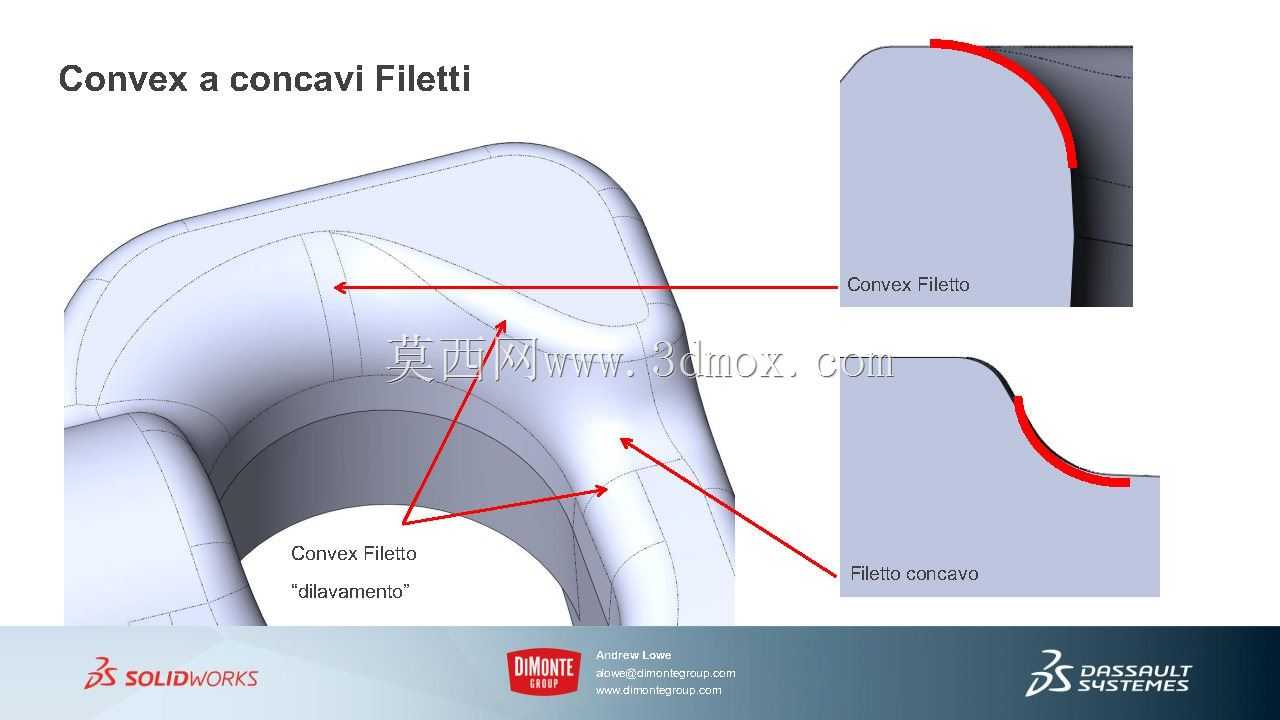

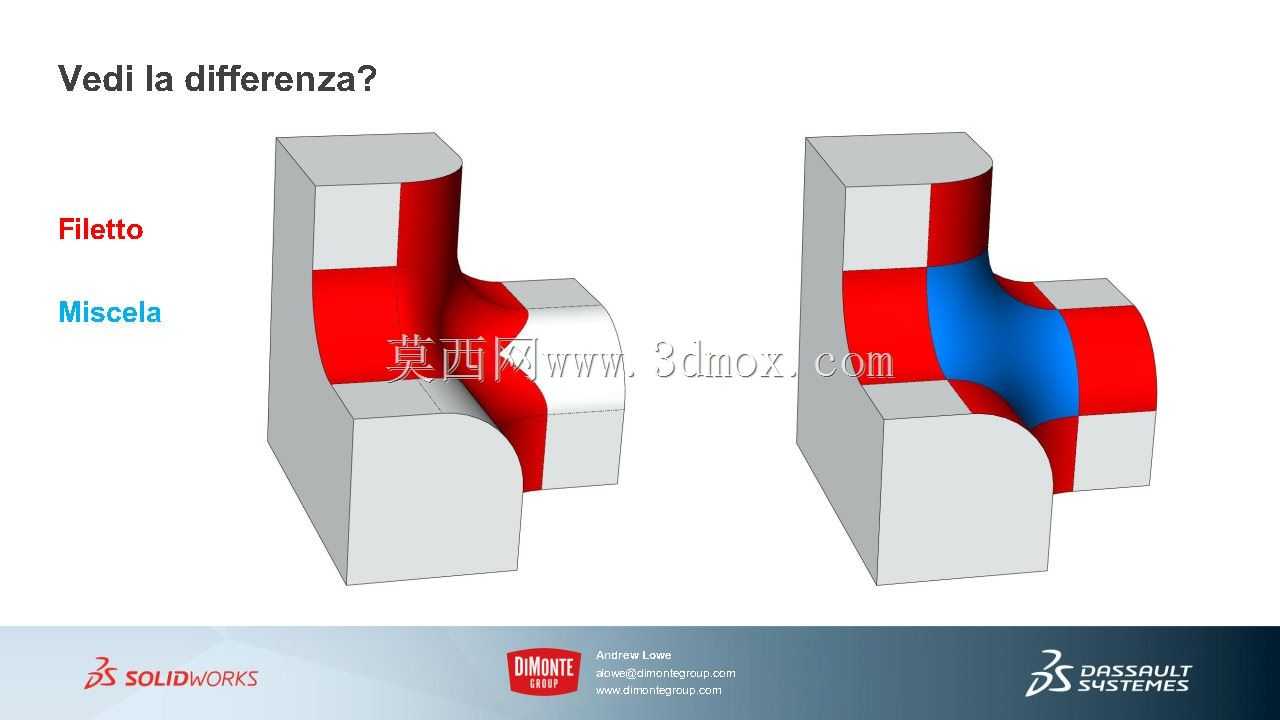

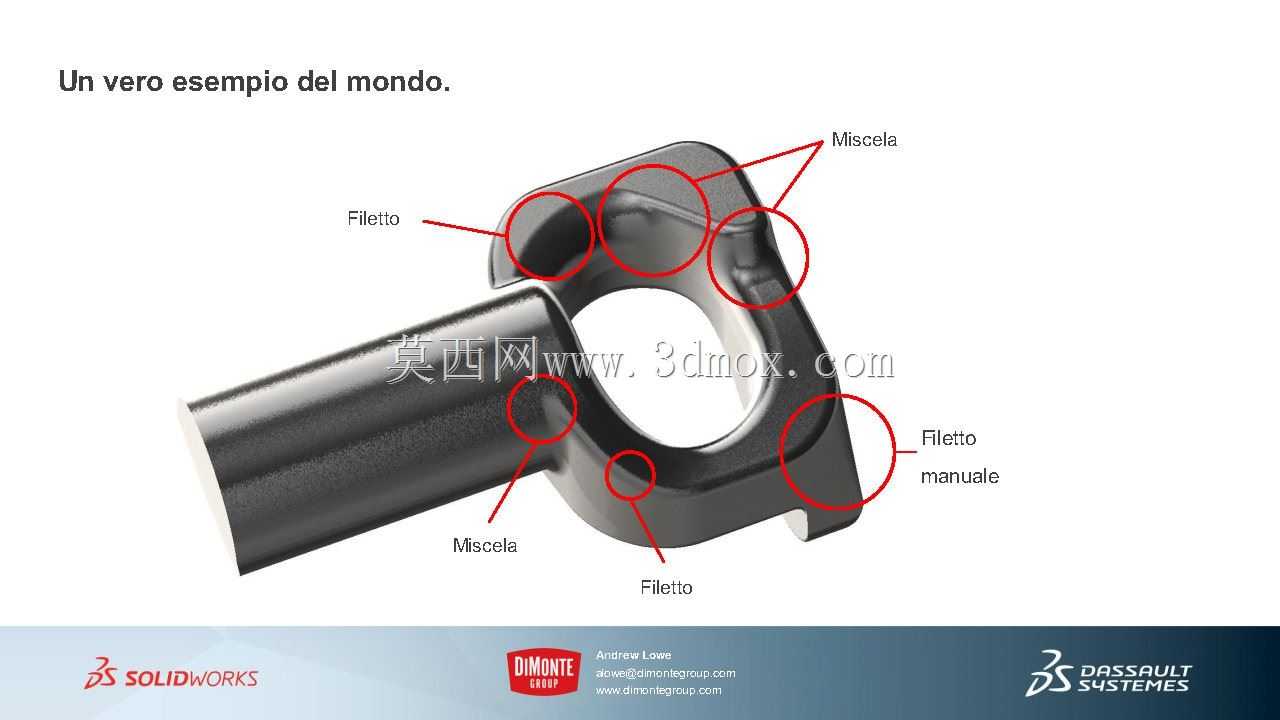

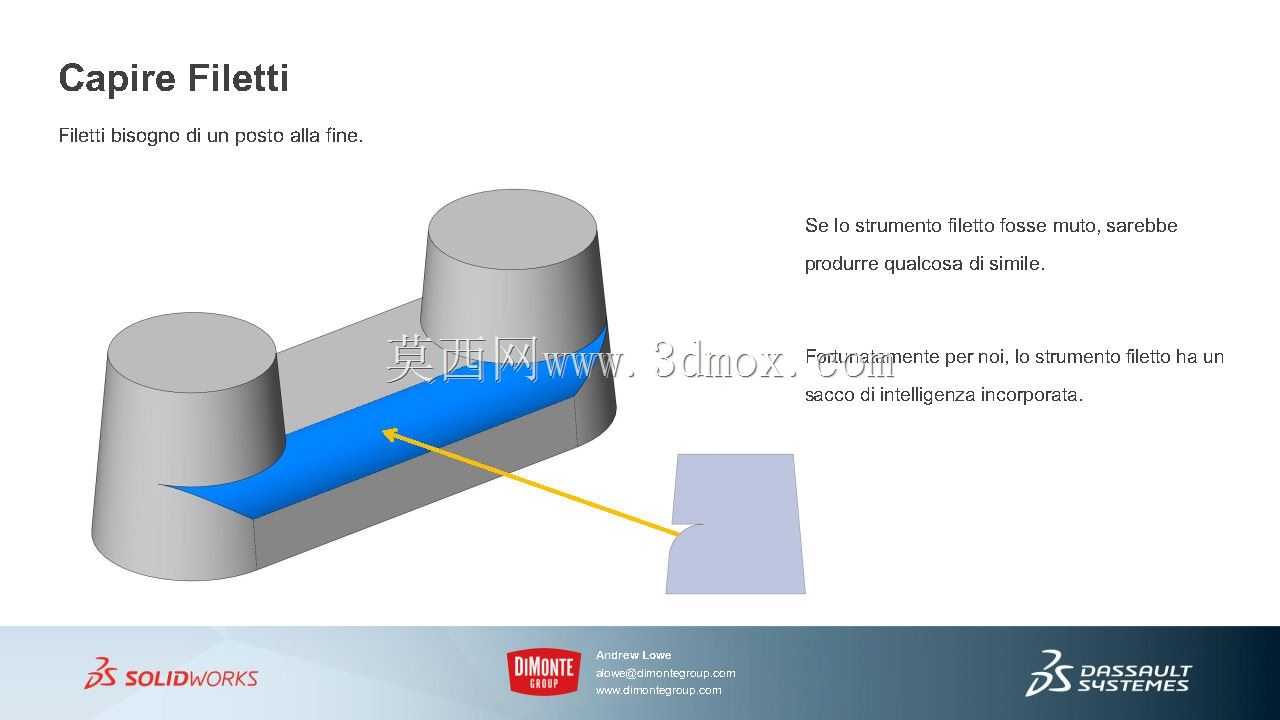

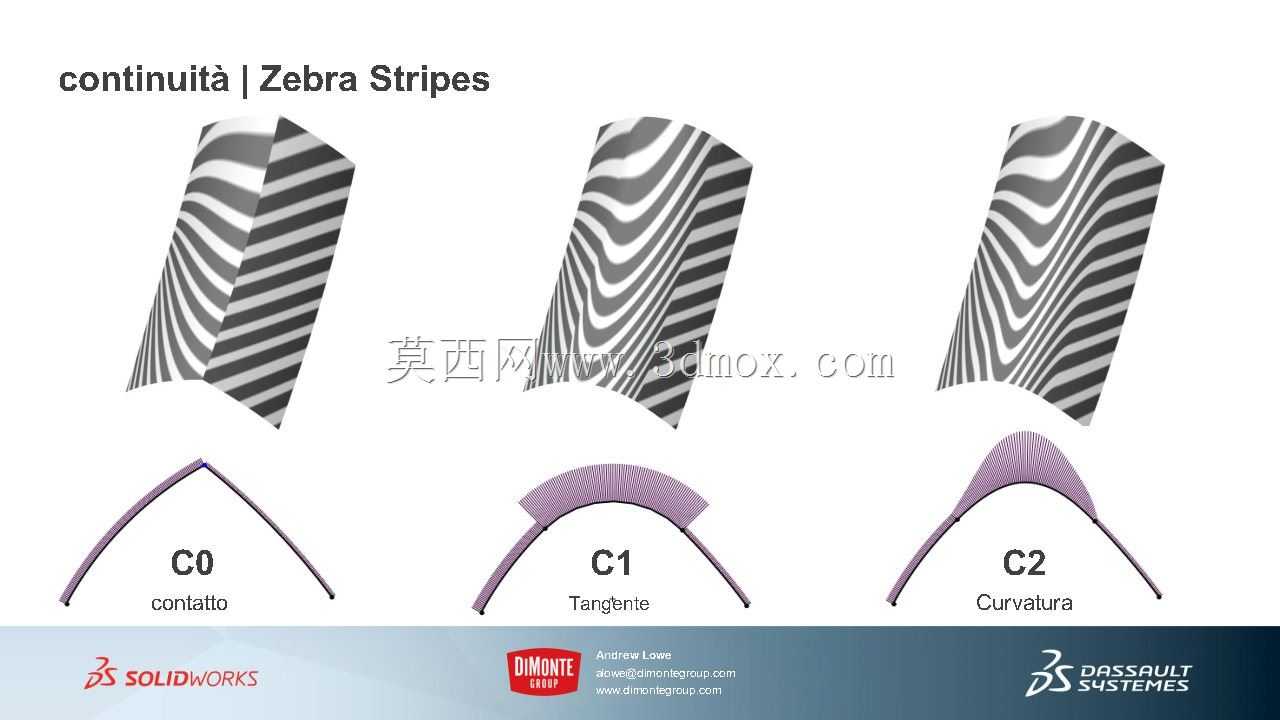

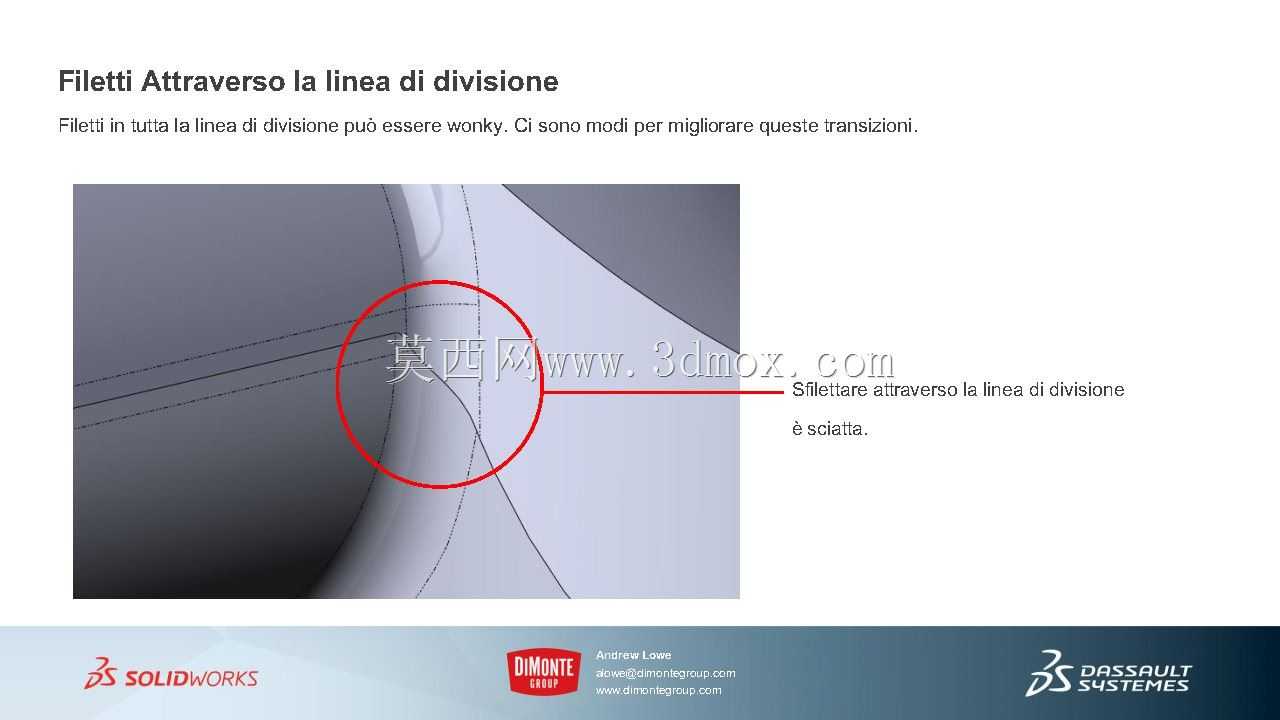

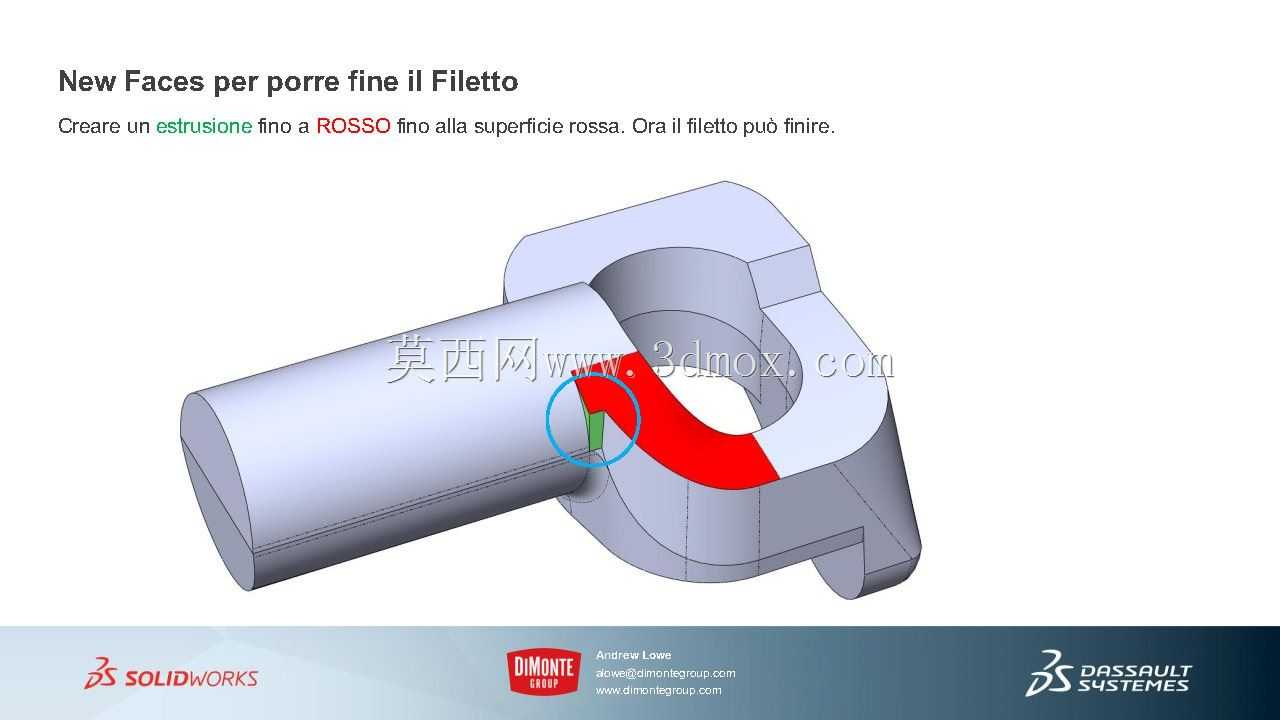

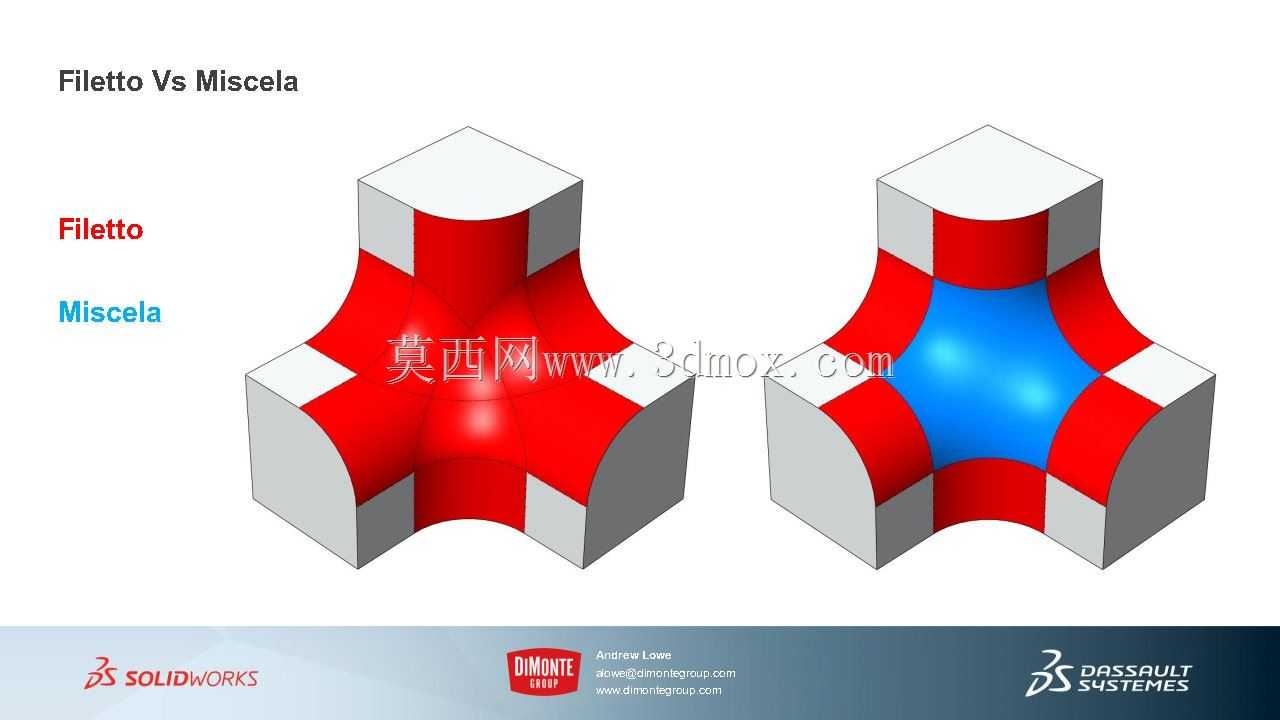

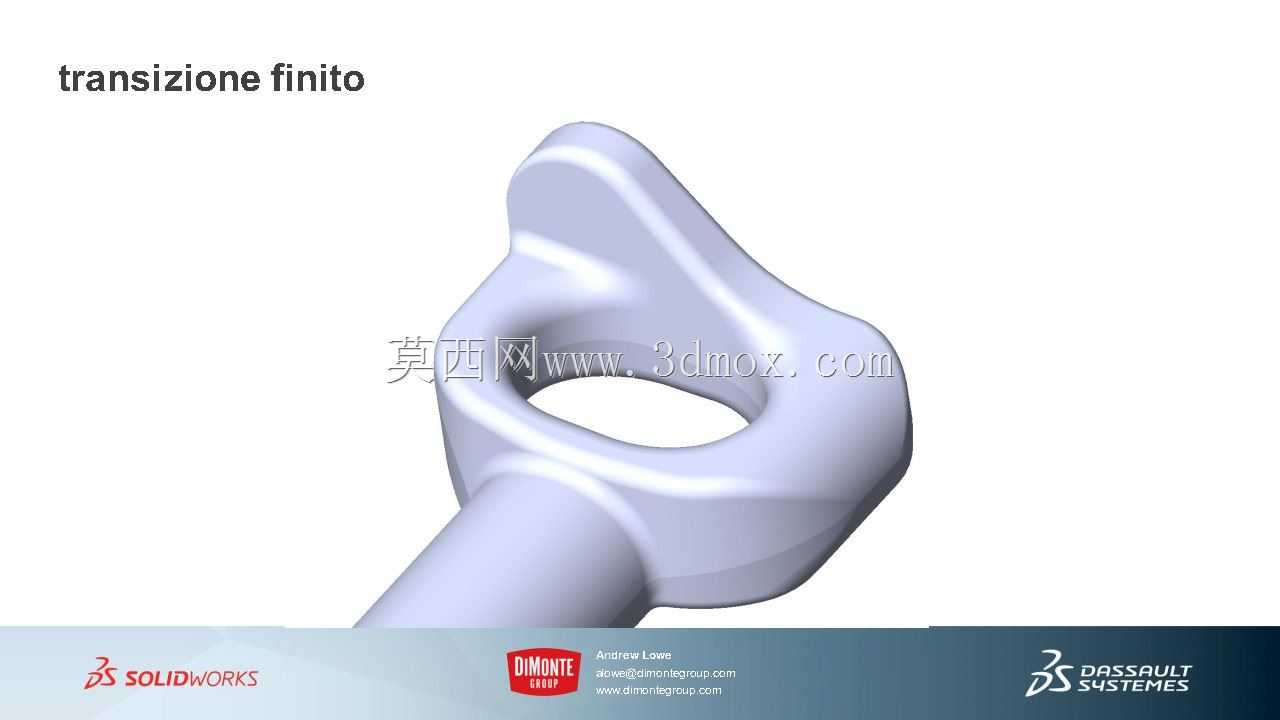

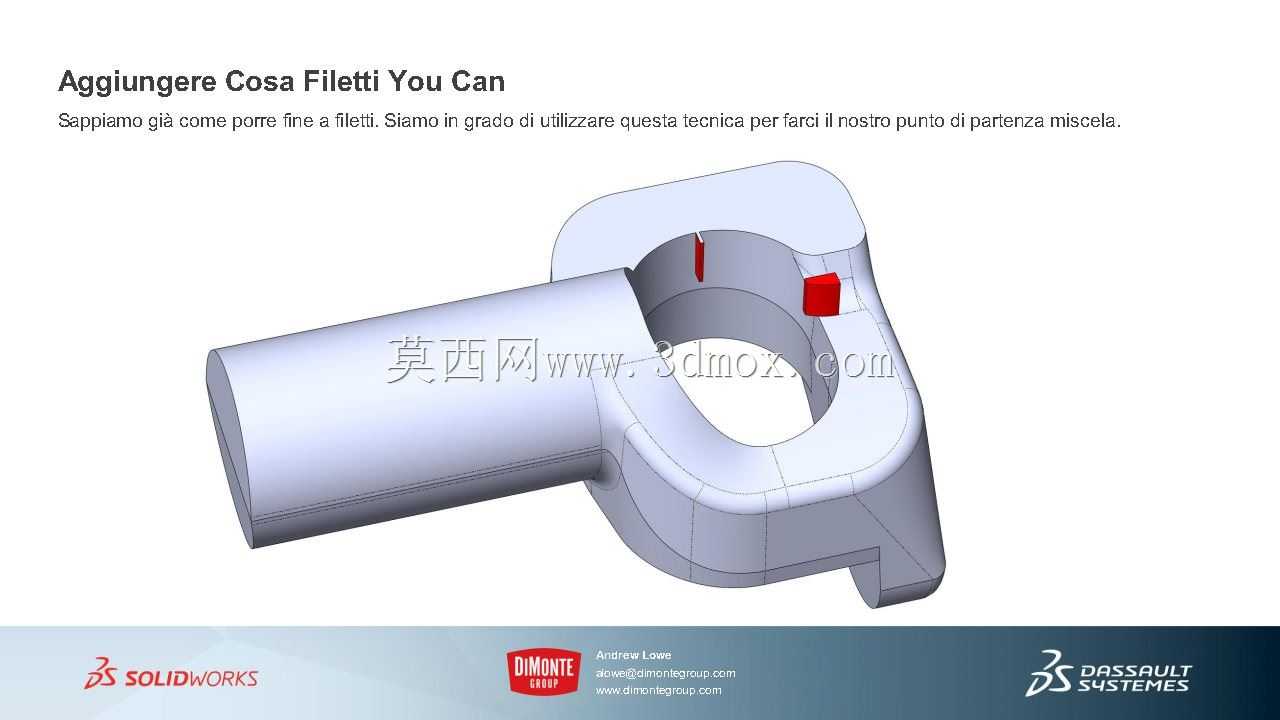

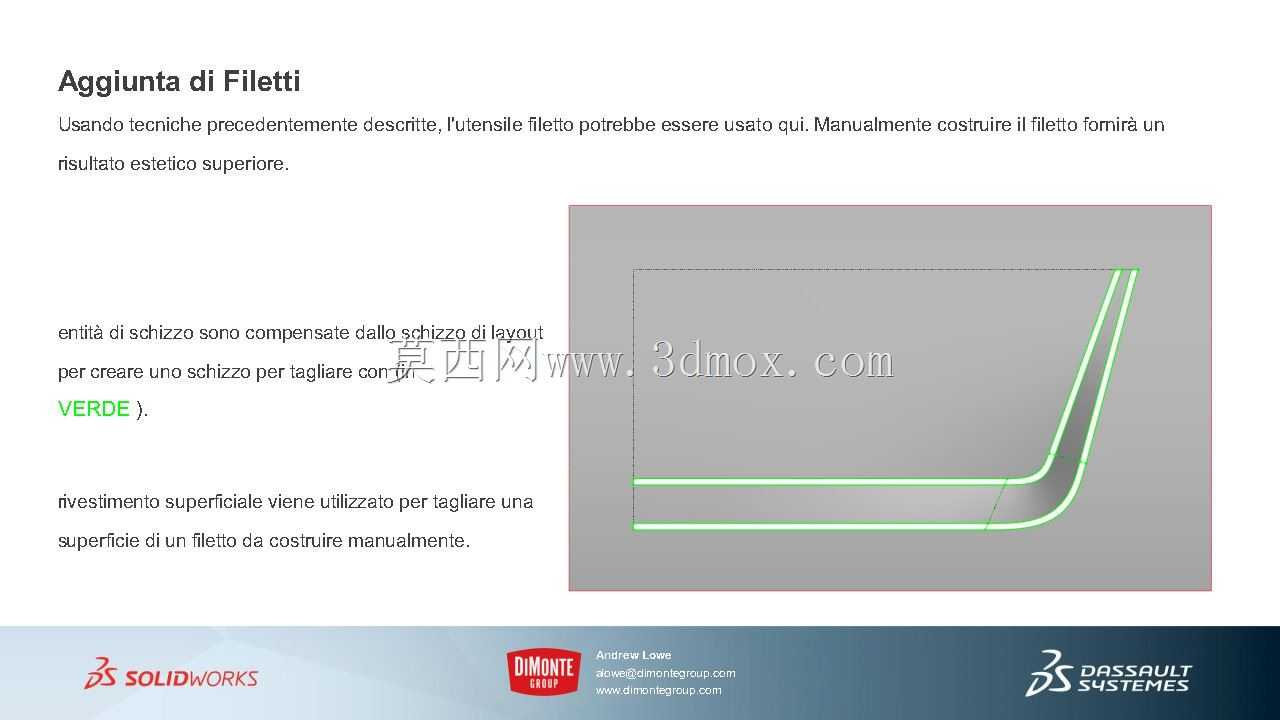

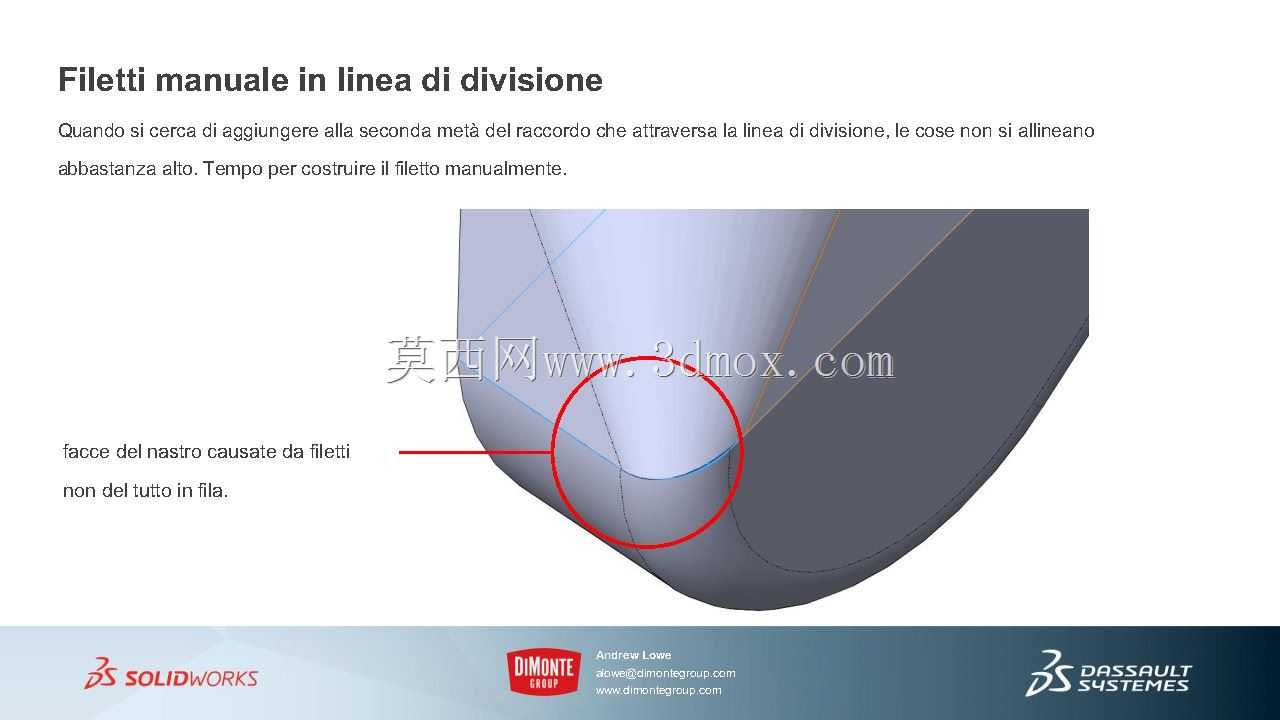

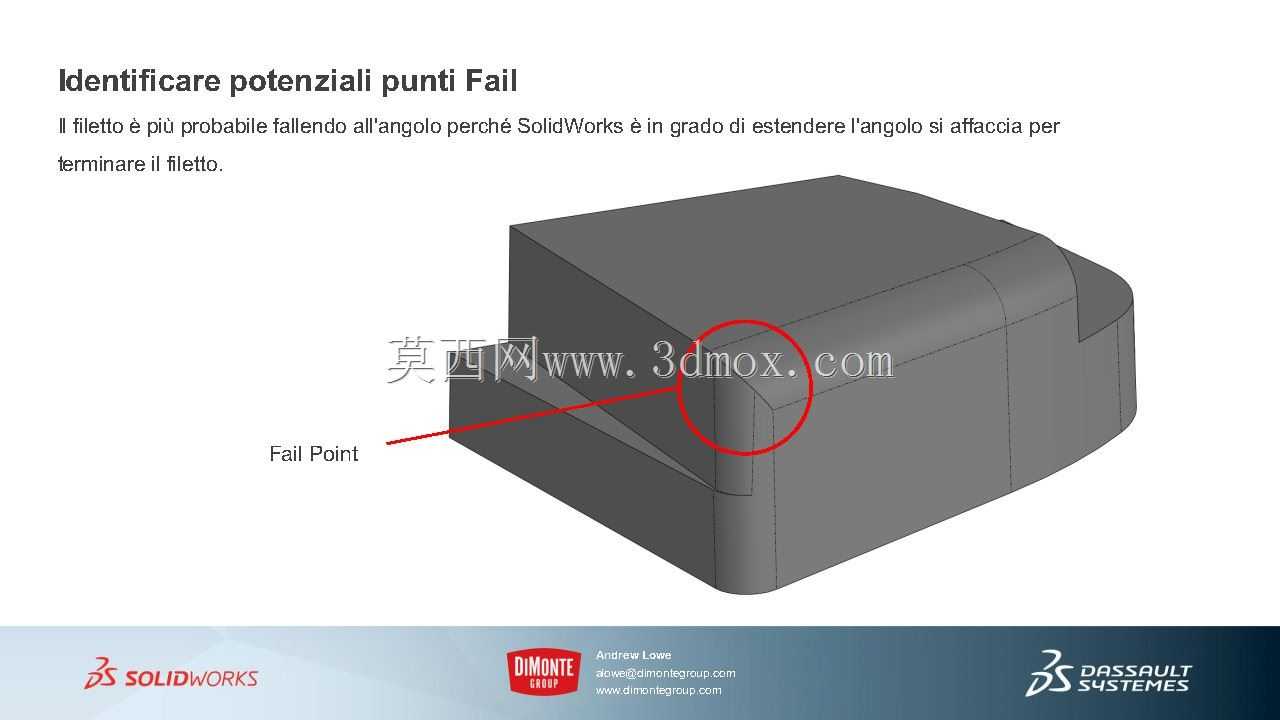

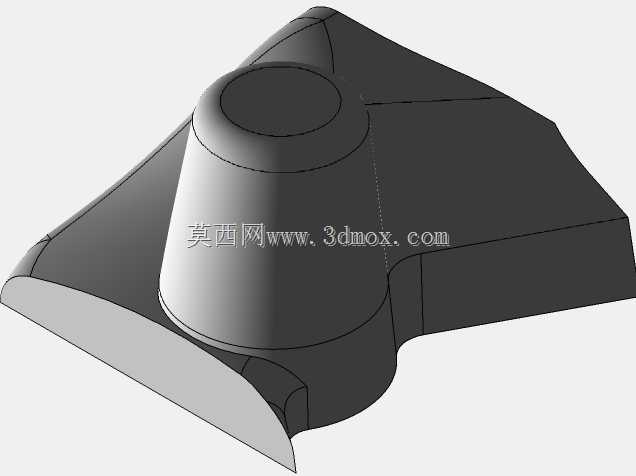

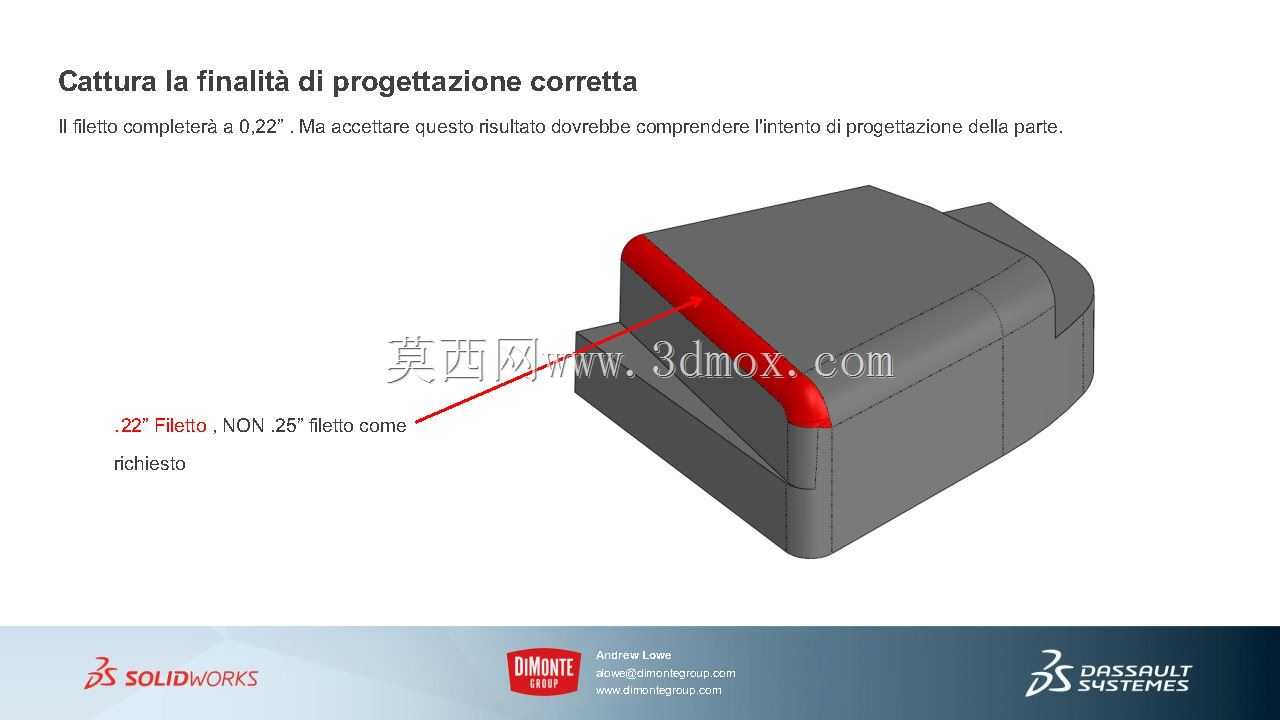

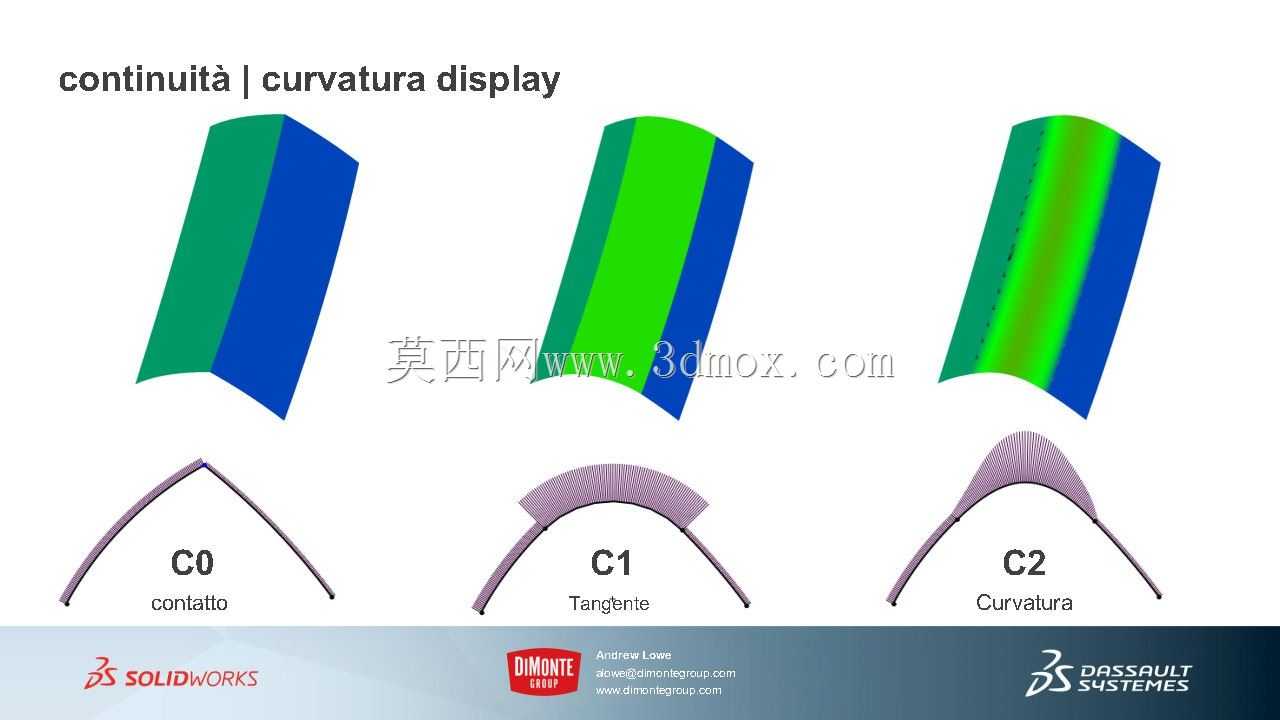

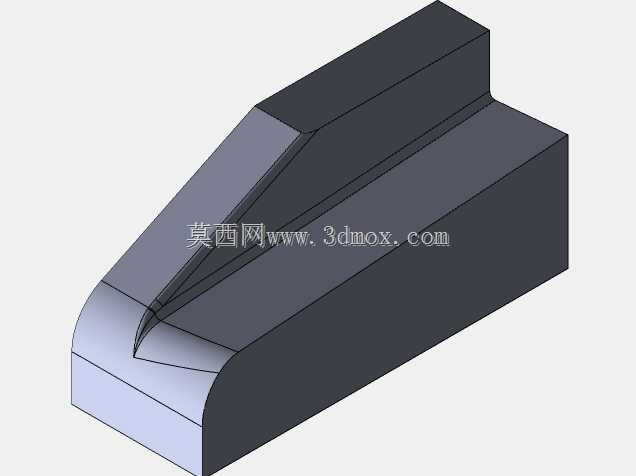

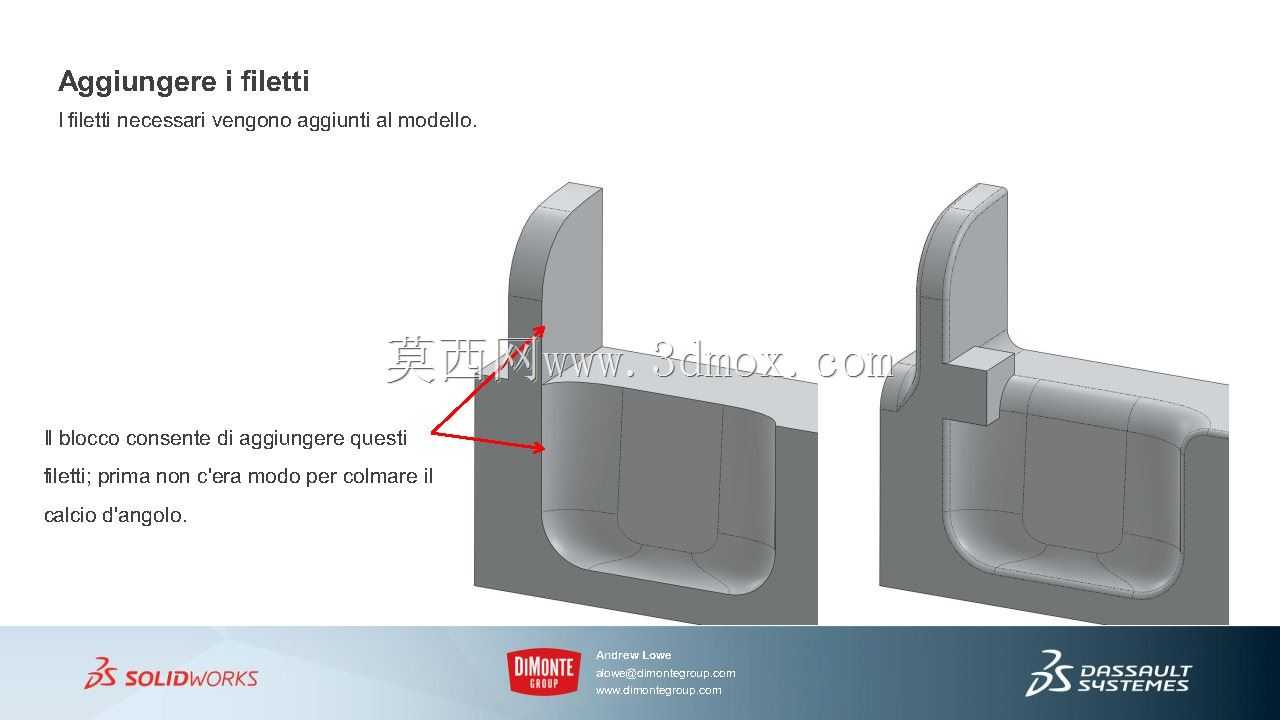

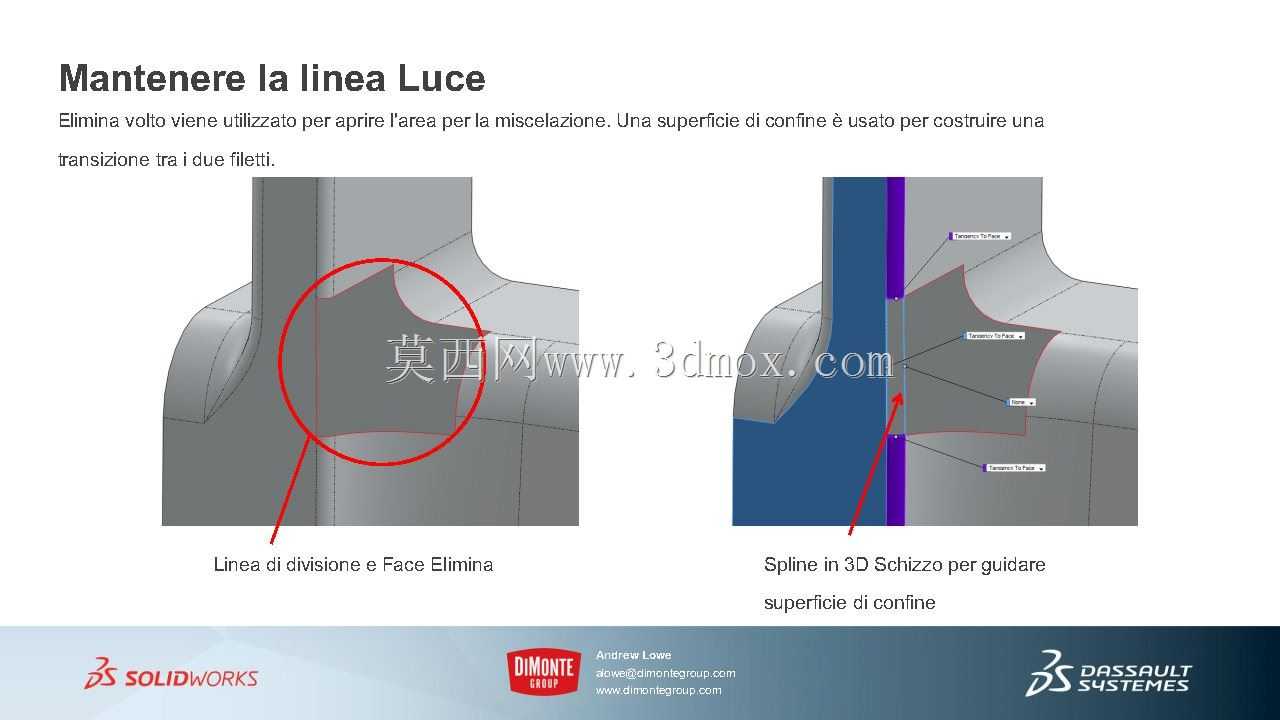

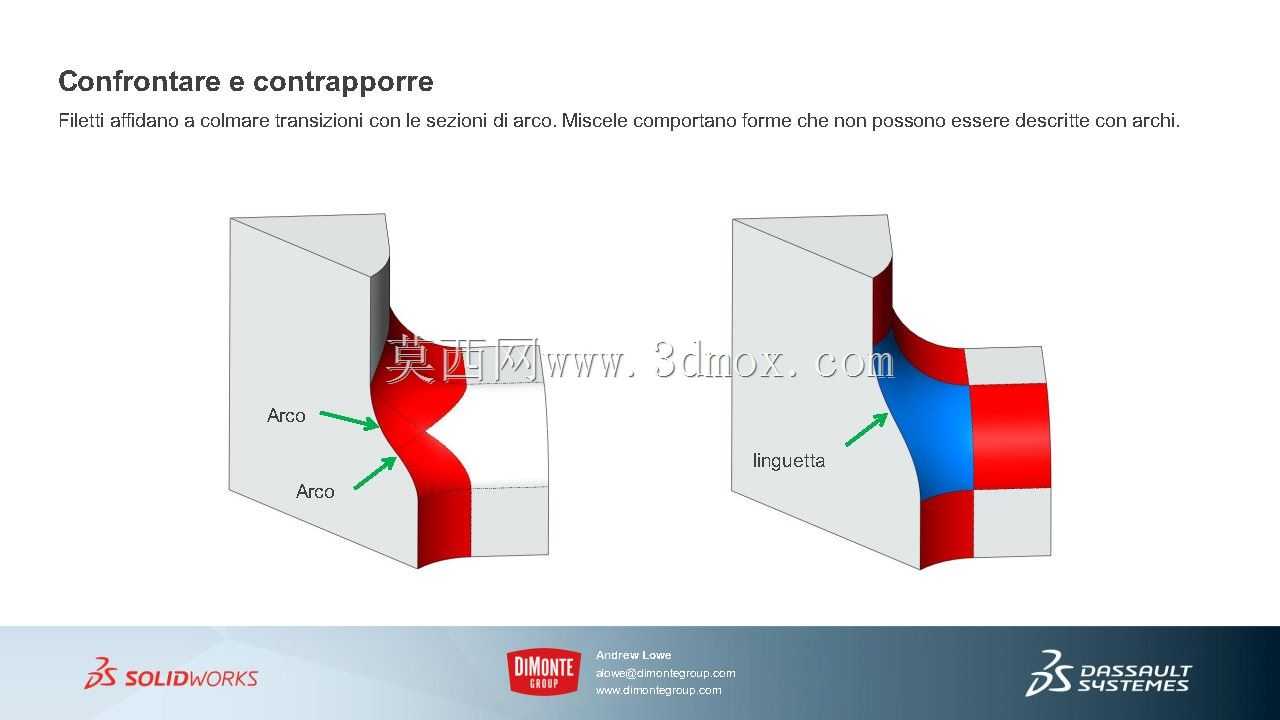

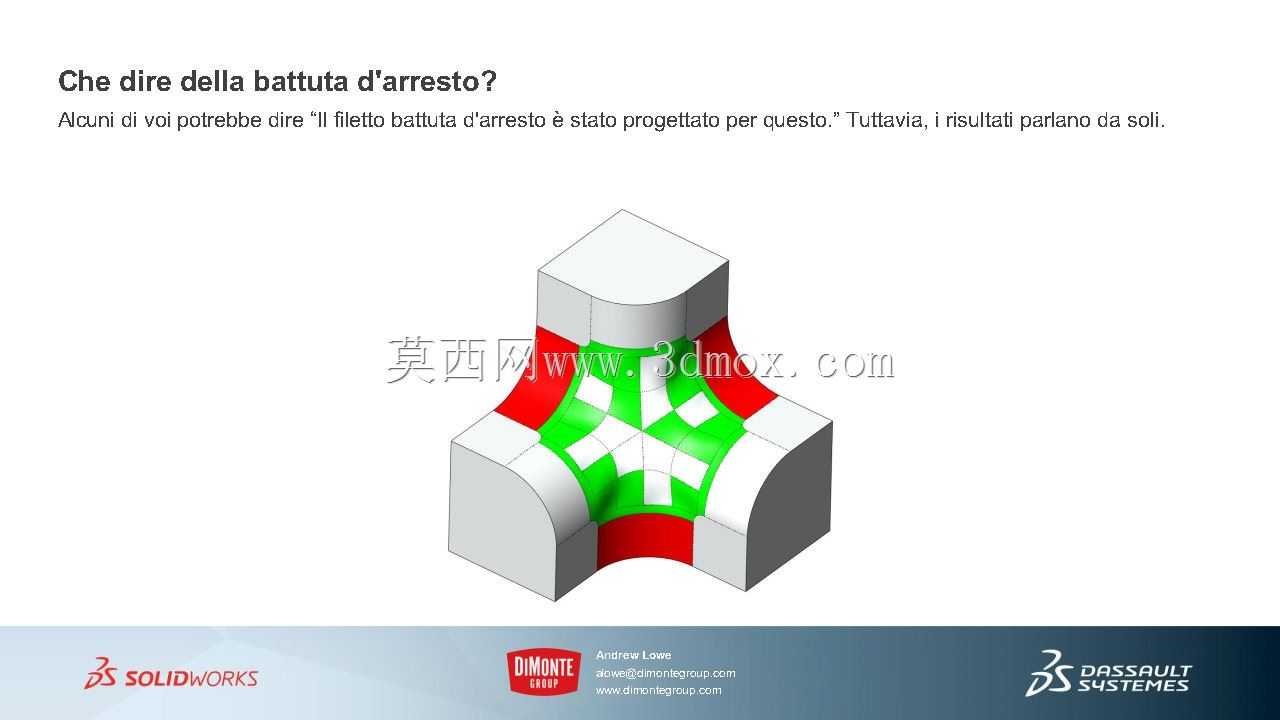

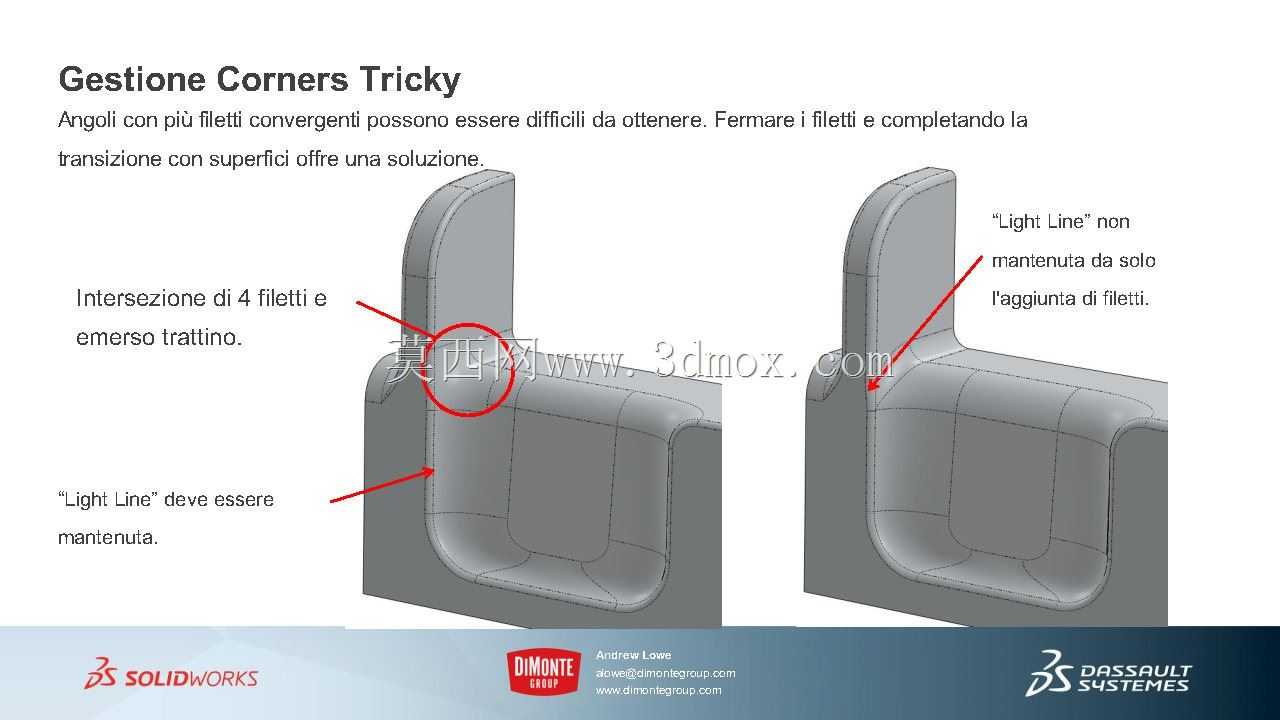

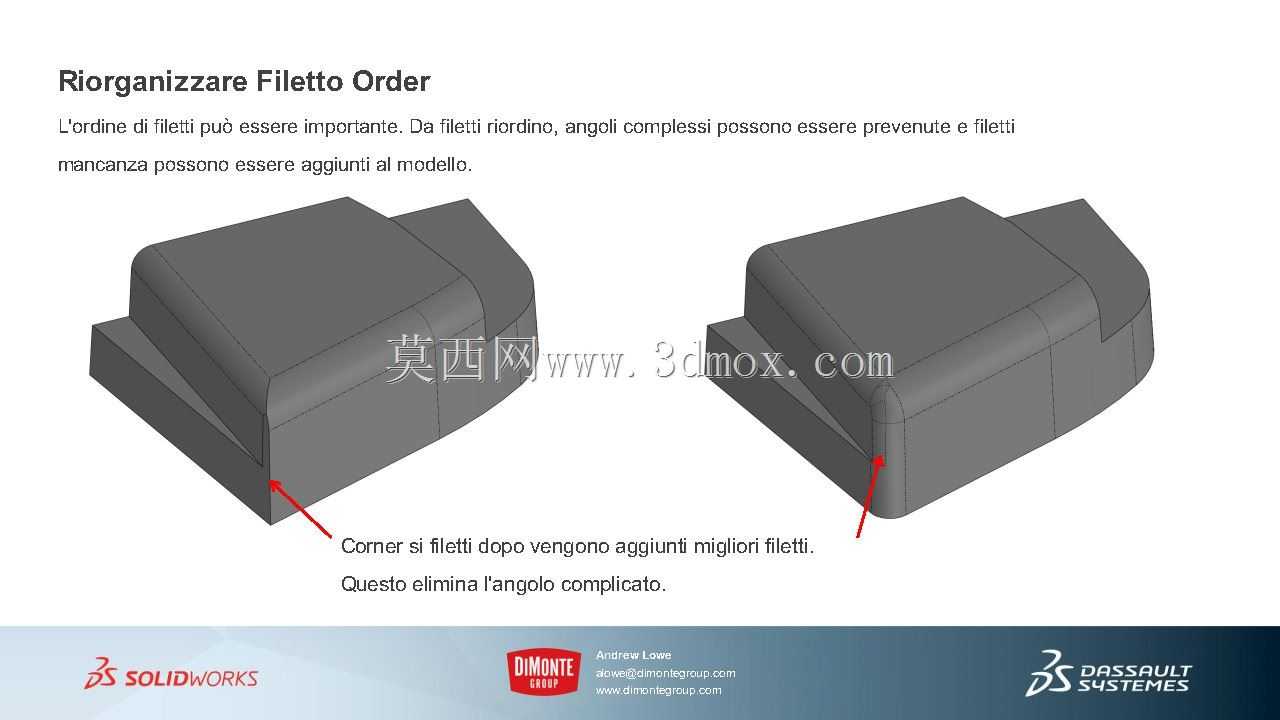

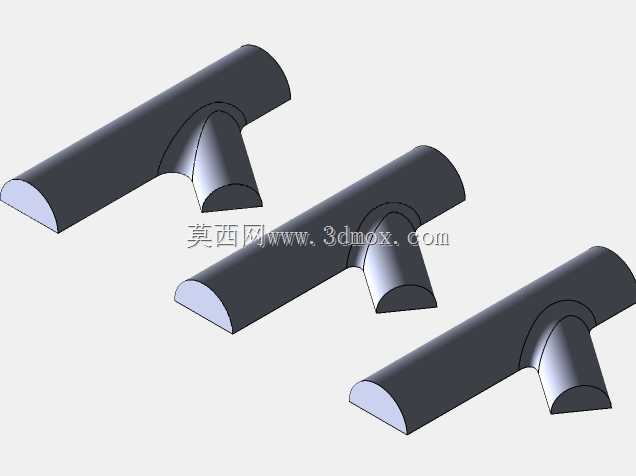

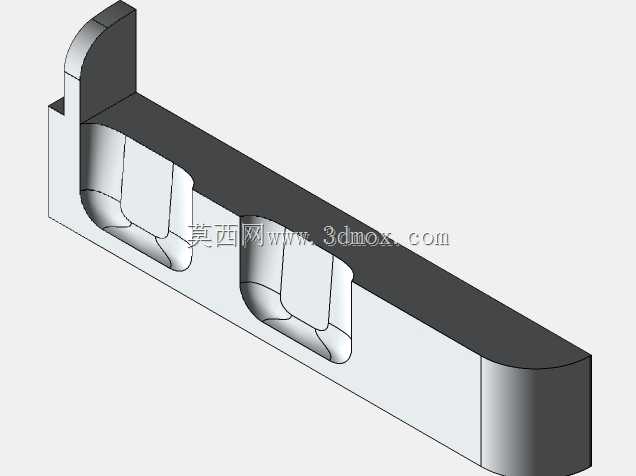

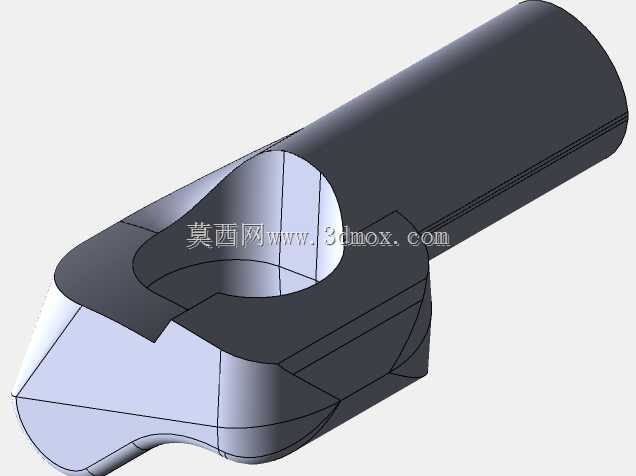

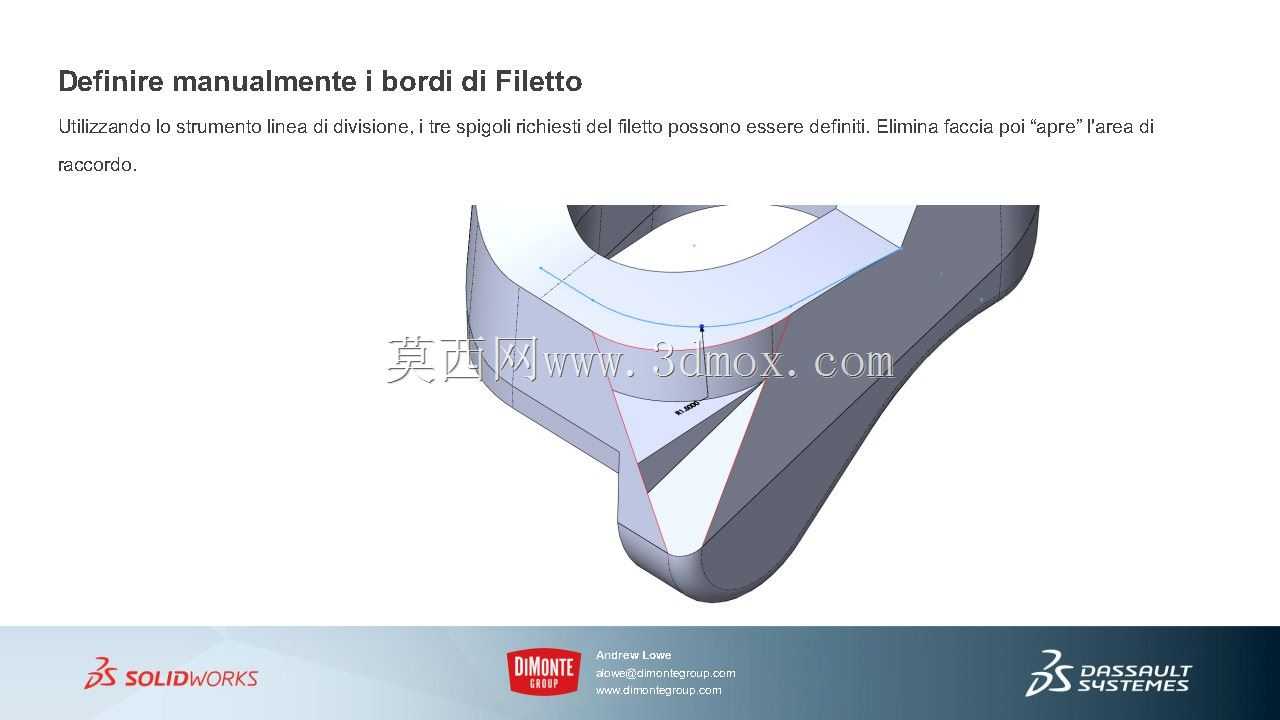

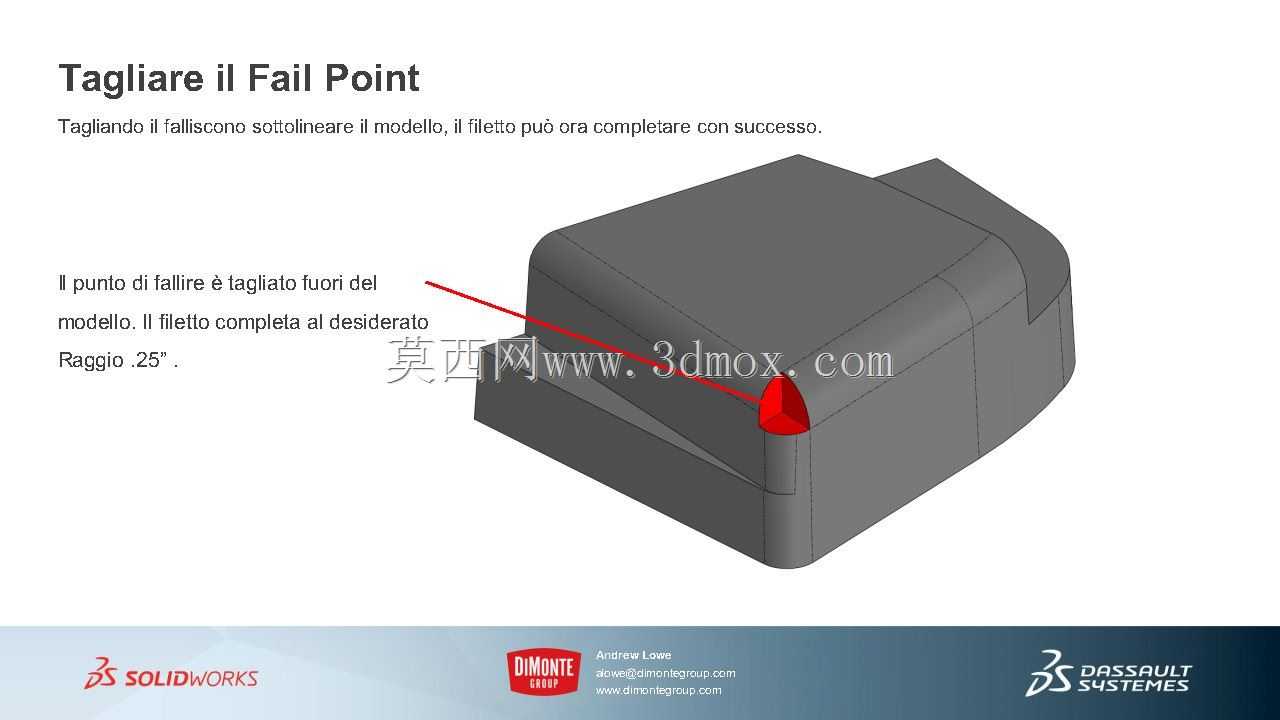

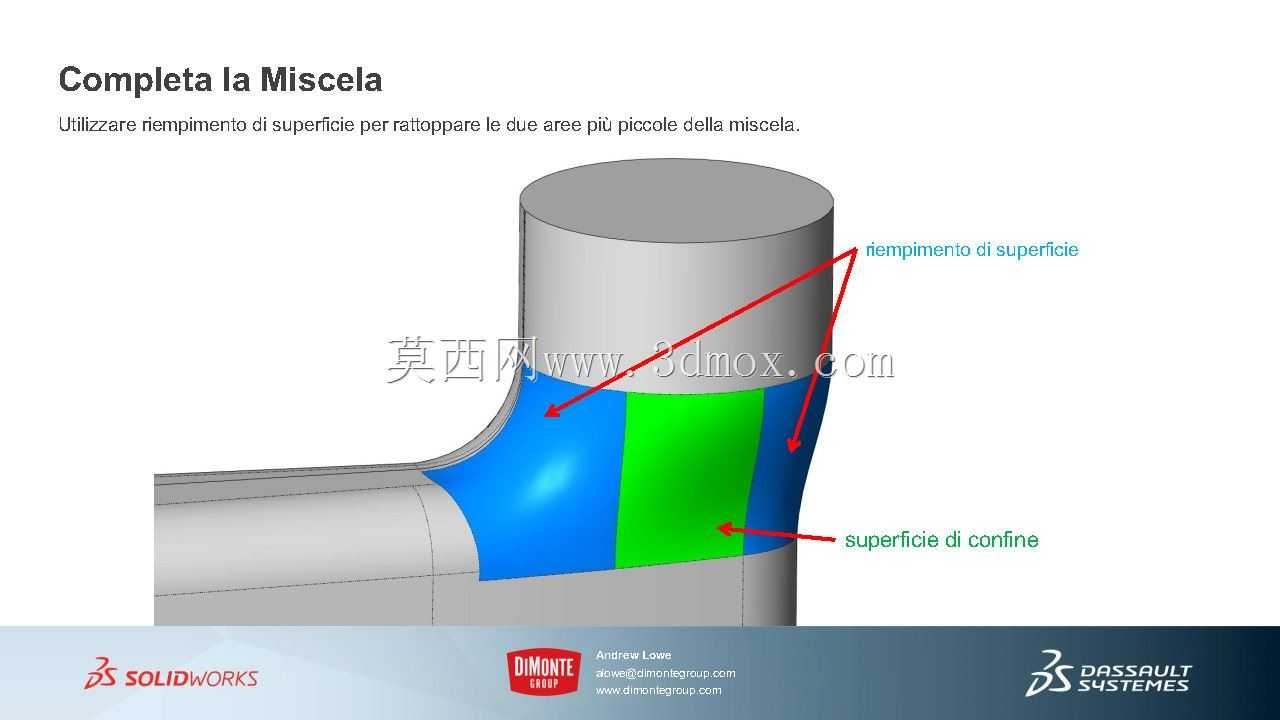

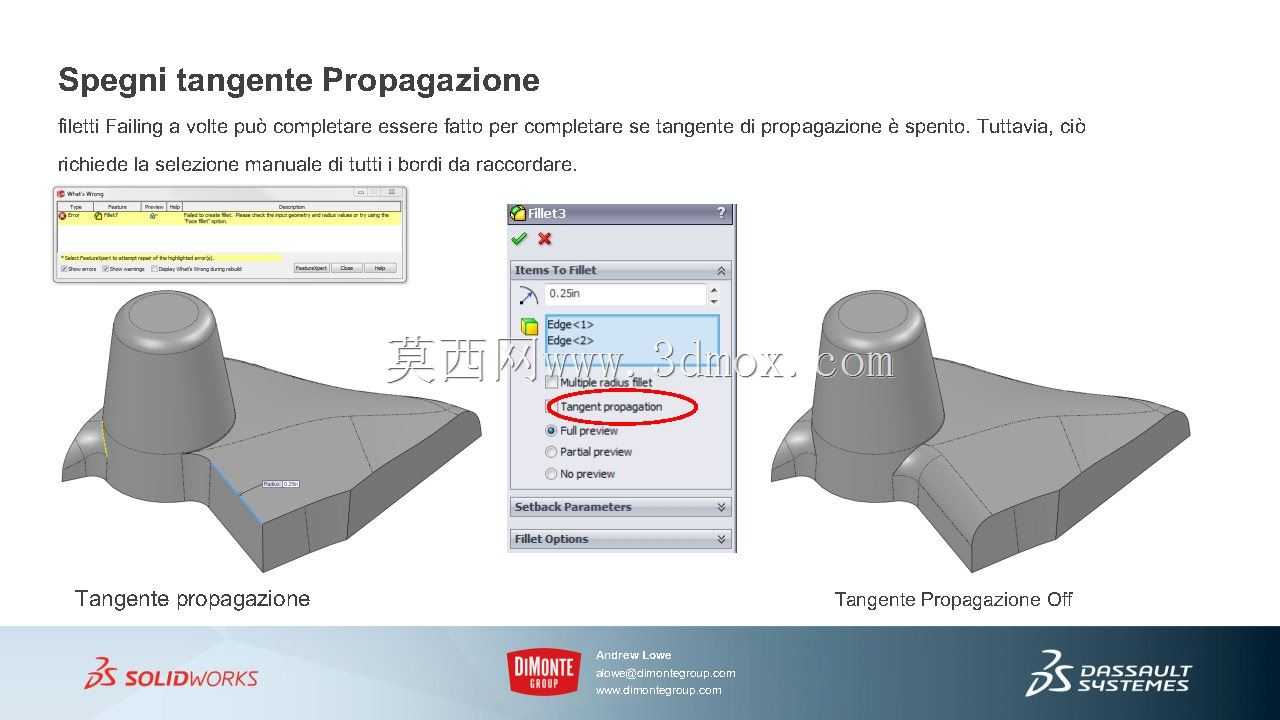

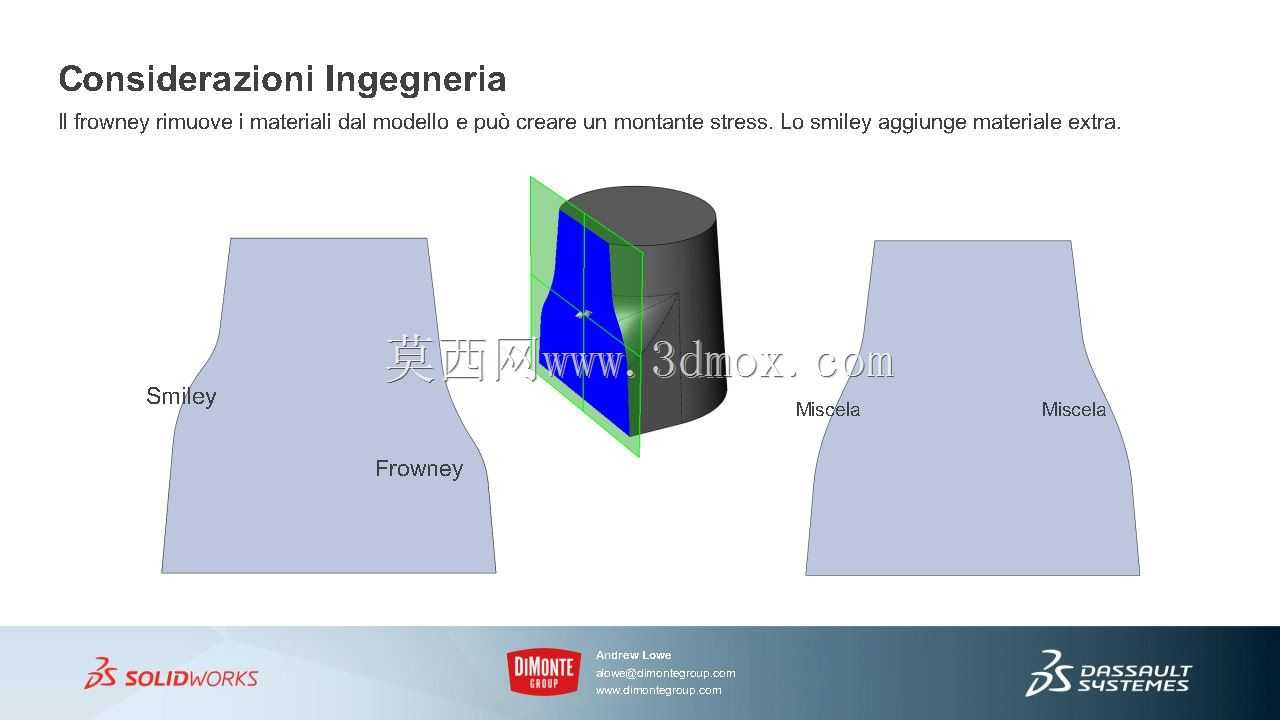

　　既方便零件采用注塑或者铸造成型工艺时顺利脱模，也能在装配过程中提供微小的导向余量，降低装配对位的难度。基体与凸台衔接处的圆角是整个结构的关键设计点，也就是图中标注的圆角特征，该圆角并非单纯的外观修饰，而是通过圆弧过渡消除直角衔接处的应力集中系数，在零件承受交变载荷或者冲击载荷时，能有效避免衔接位置出现应力开裂的问题，圆角半径的取值经过反复校核，既不会因为半径过大占用周边的安装空间，也不会因为半径过小达不到应力分散的效果。从外形尺寸边界来看，零件整体呈对称式布局，两个凸台高度保持一致，保证安装面的平面度公差满足配套元件的安装要求，基体的厚度根据额定承载载荷计算得出，在满足刚性要求的前提下尽可能控制整体重量，减少材料的不必要消耗。

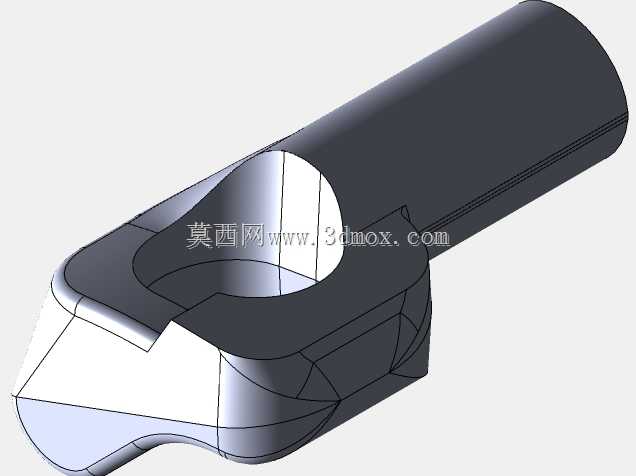

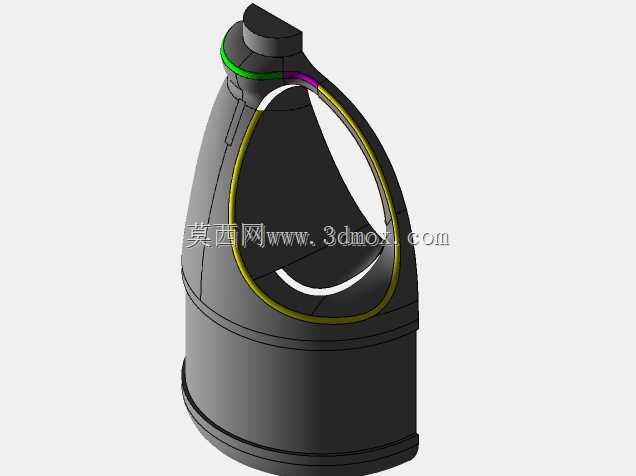

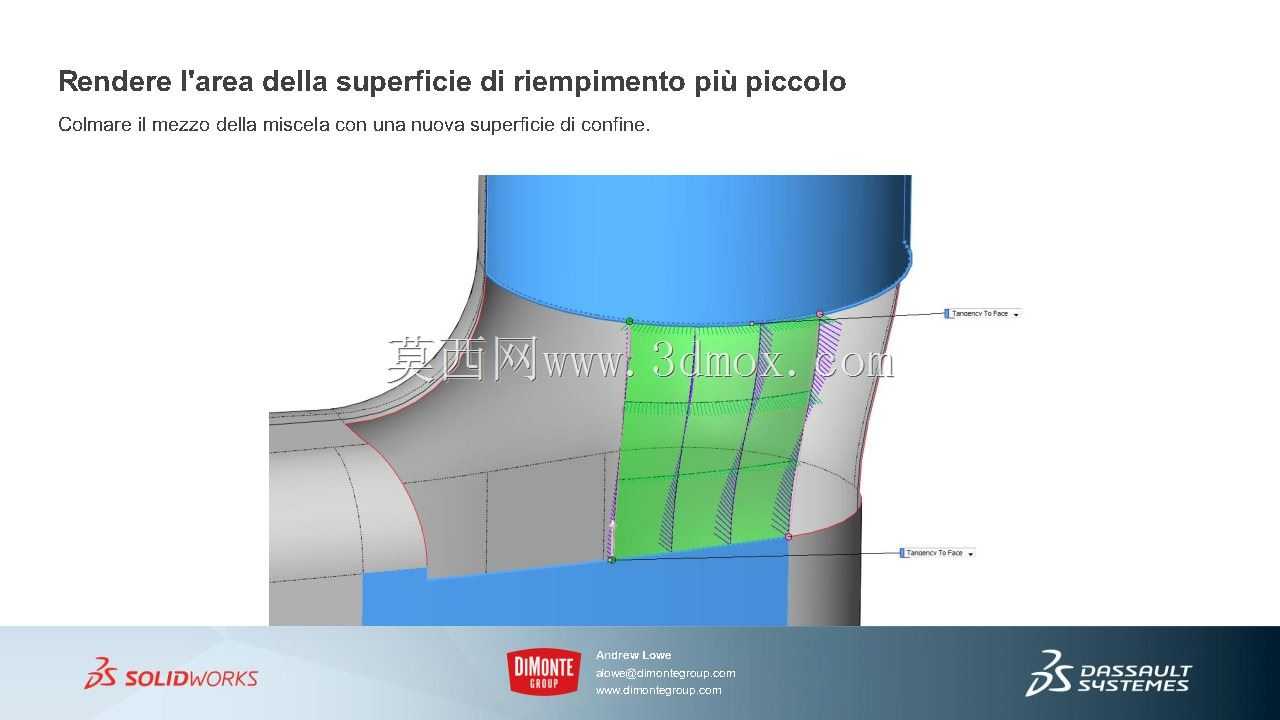

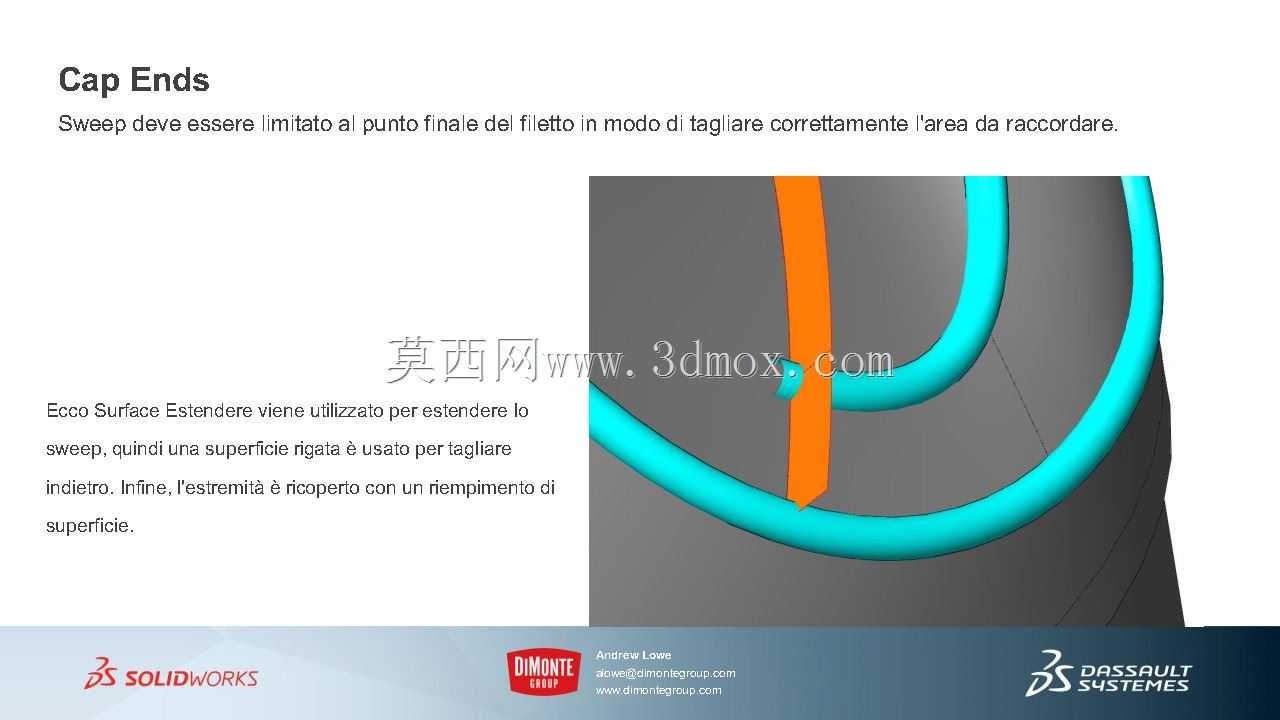

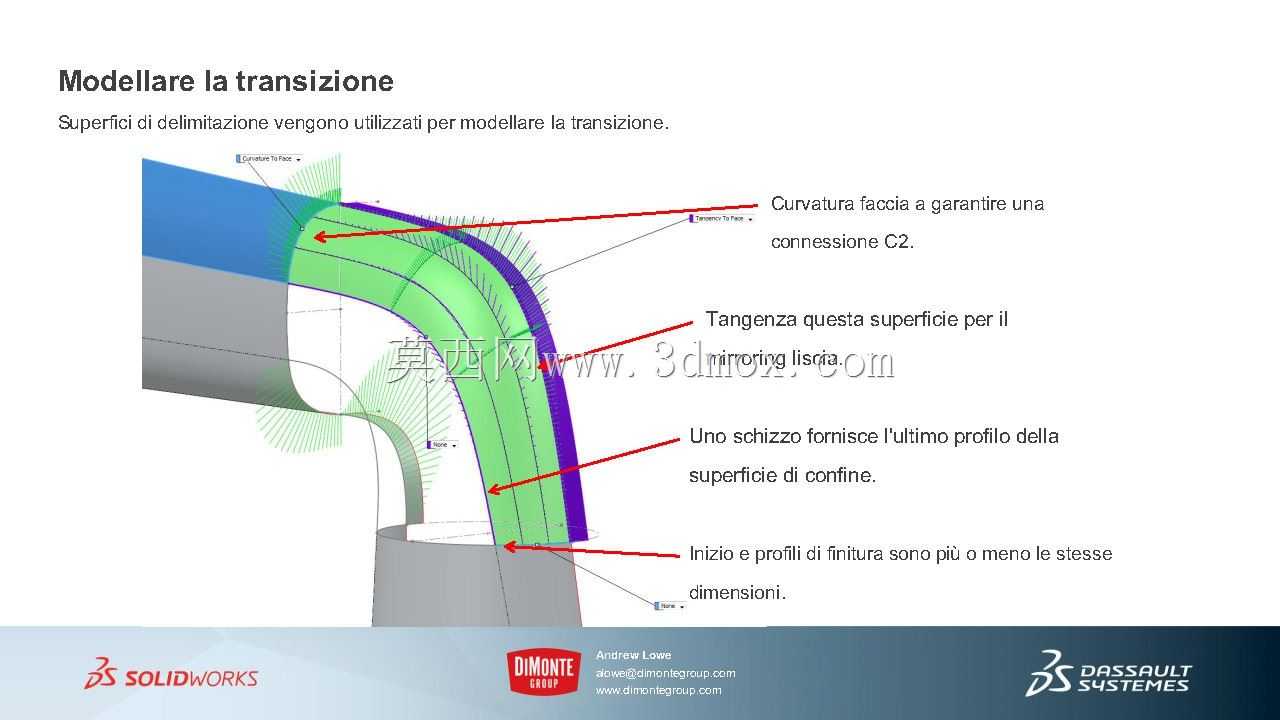

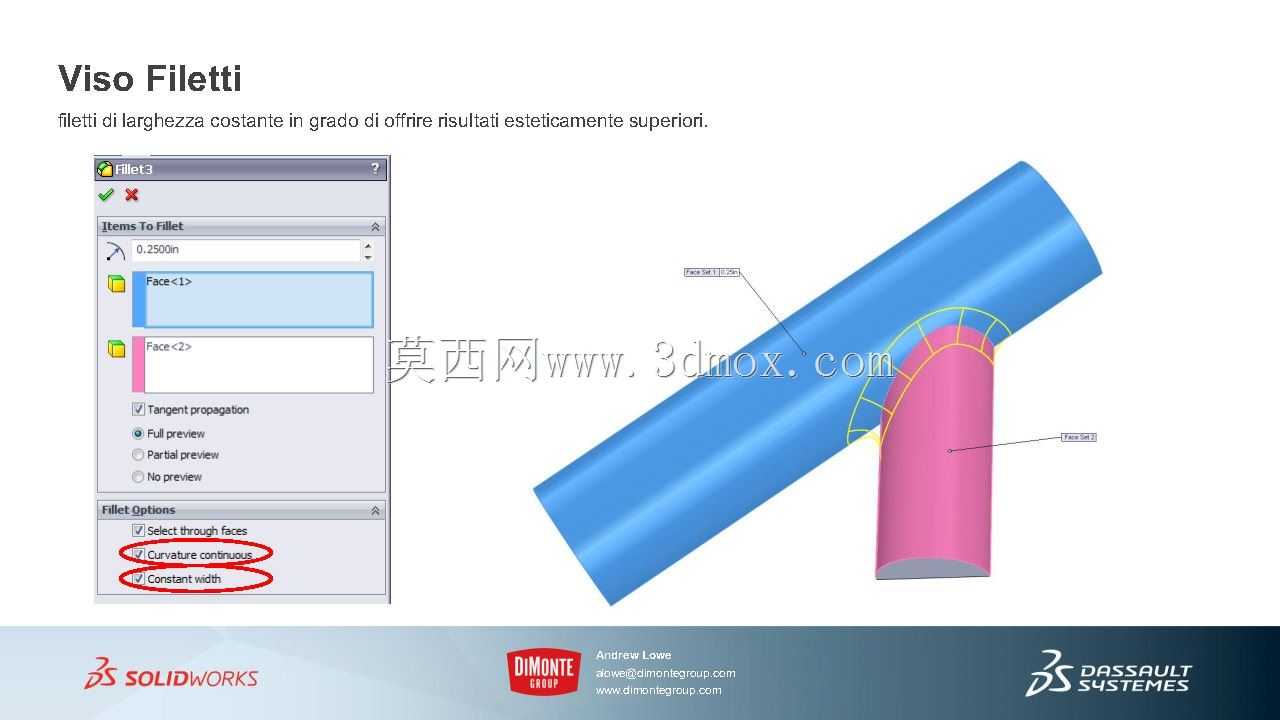

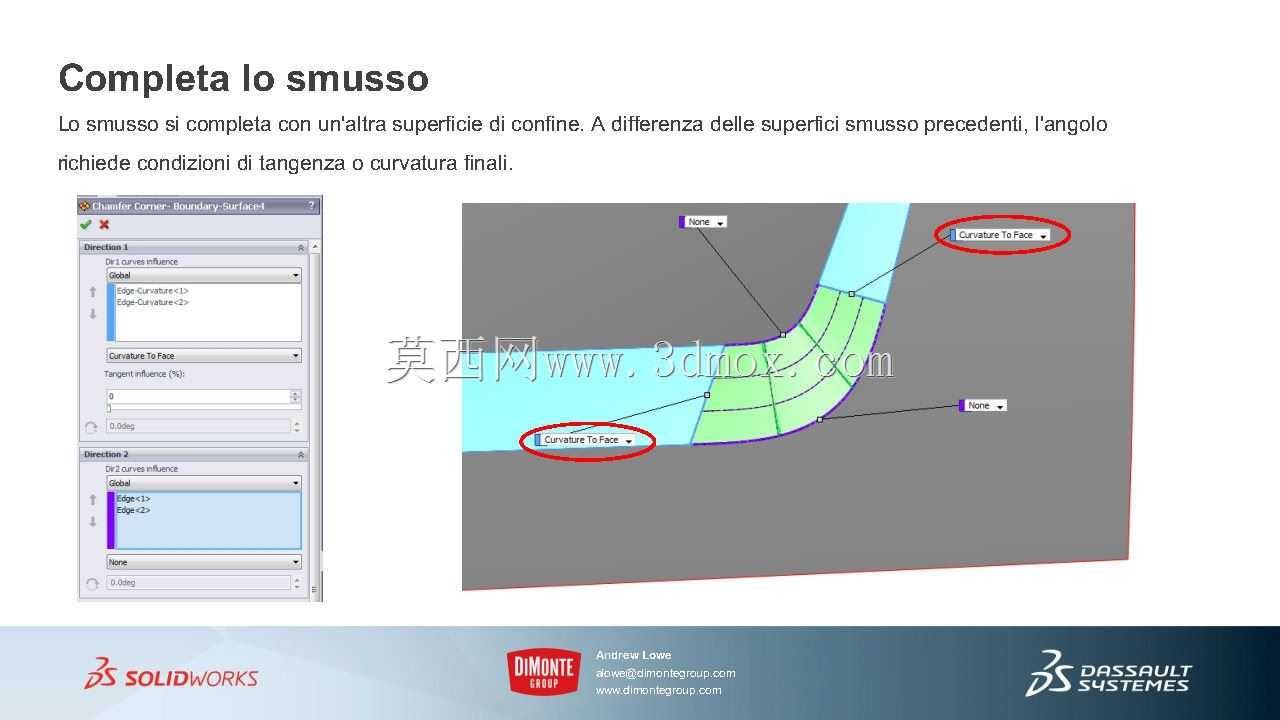

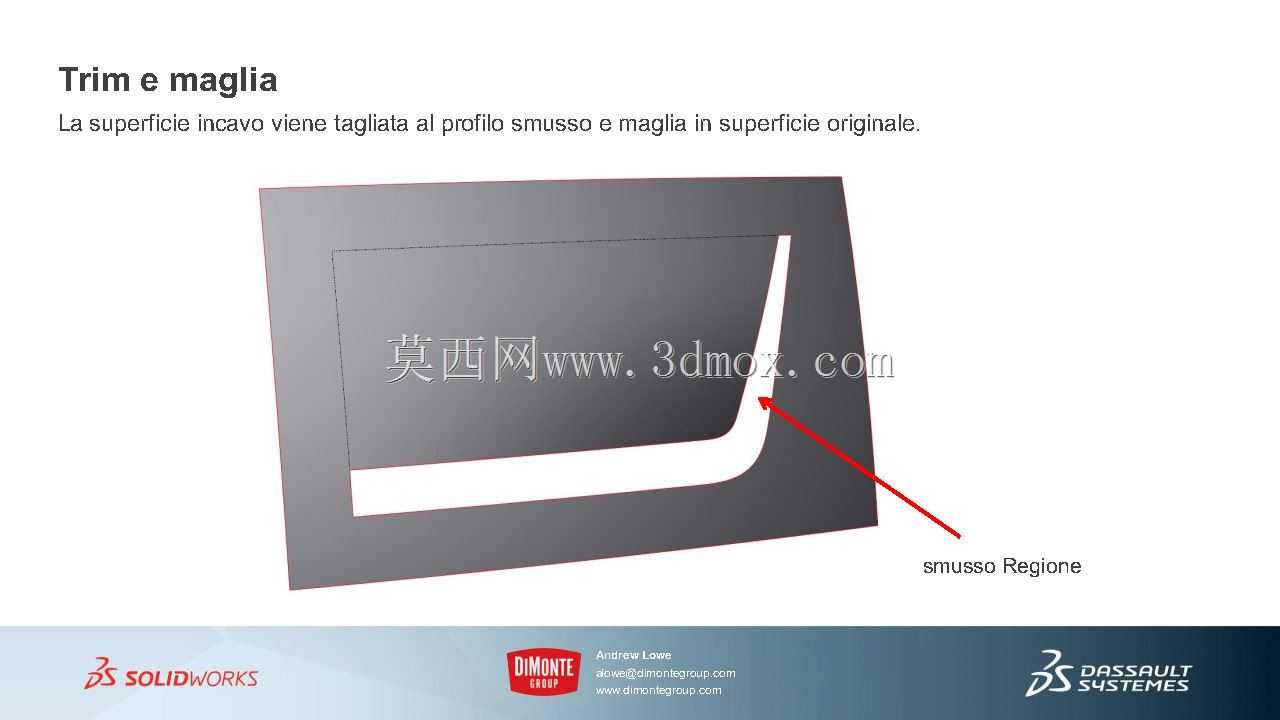

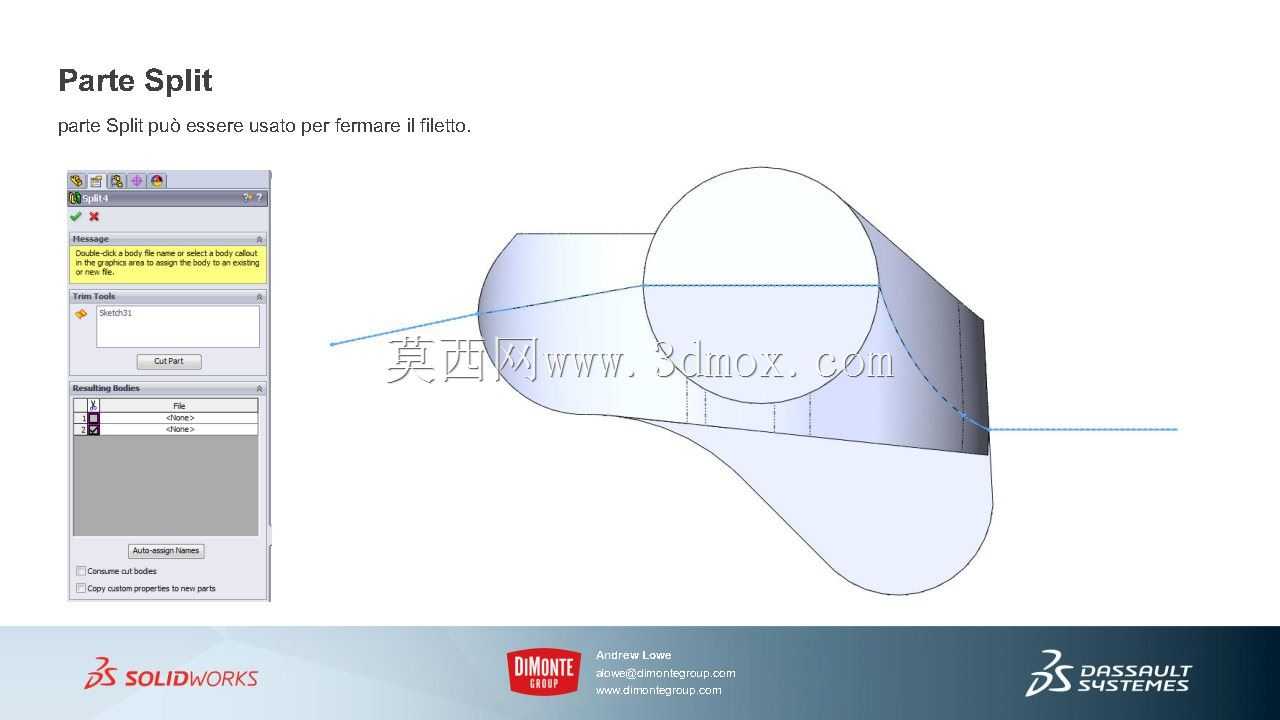

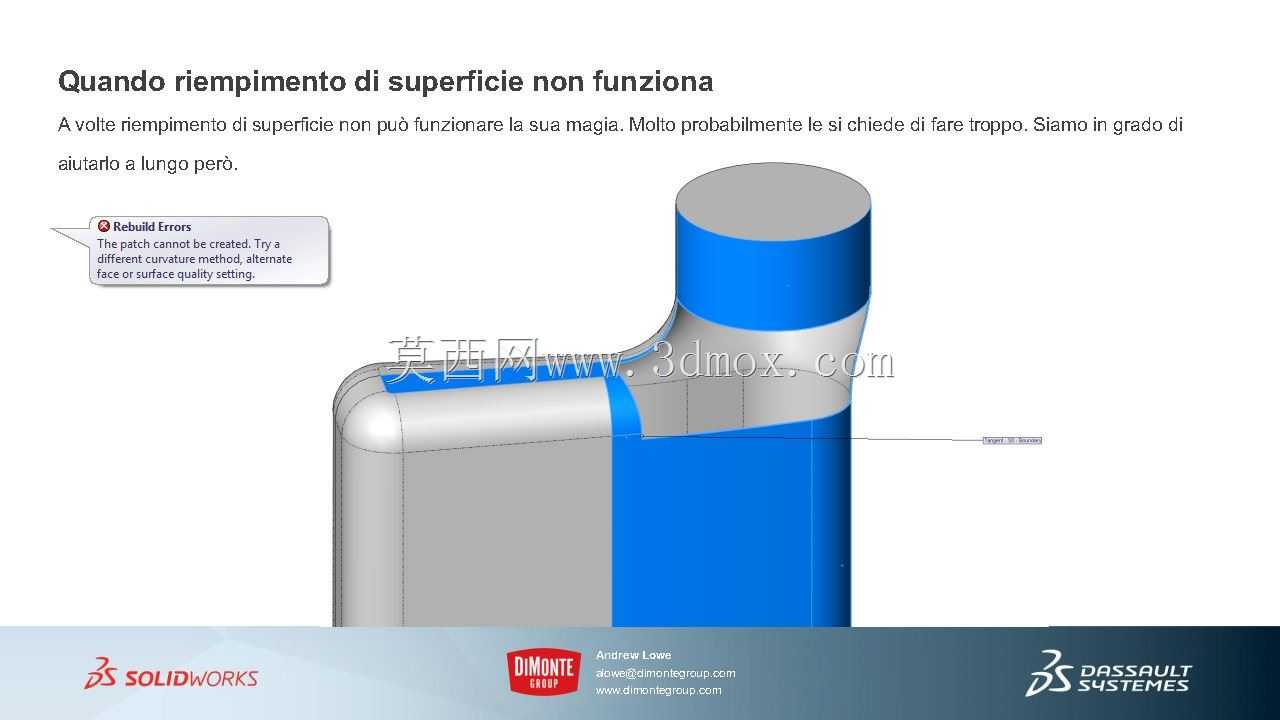

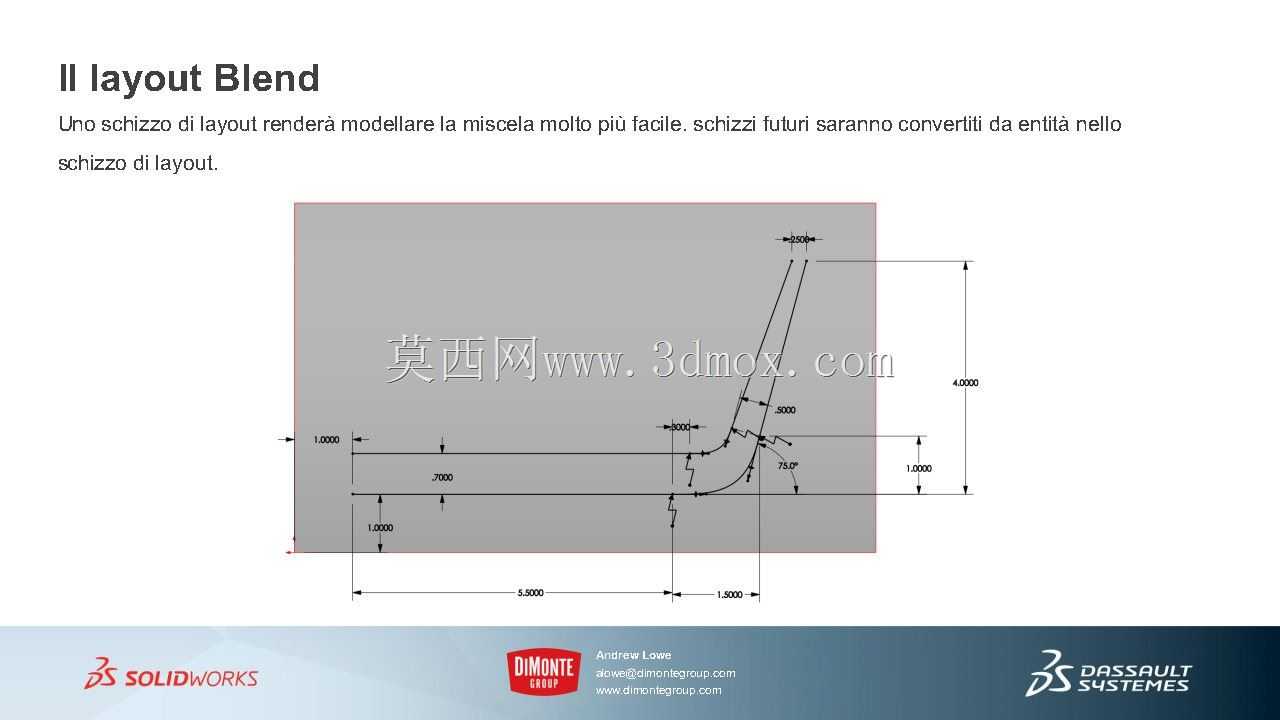

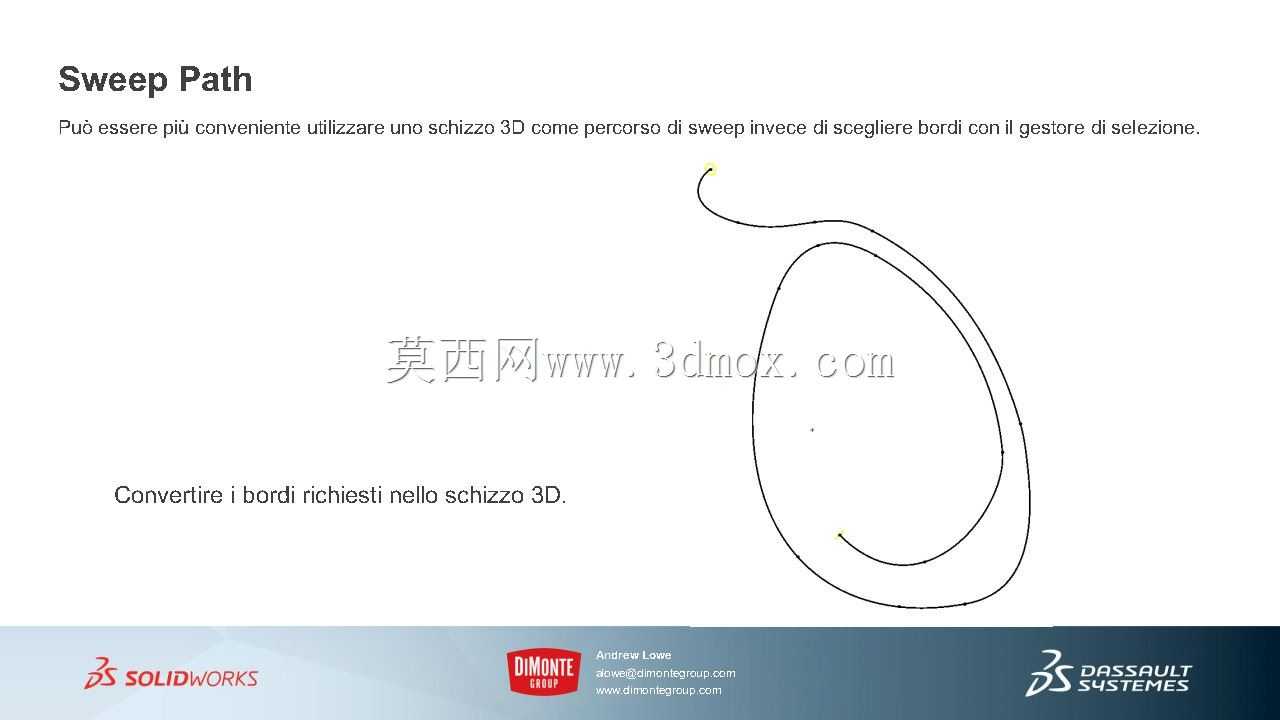

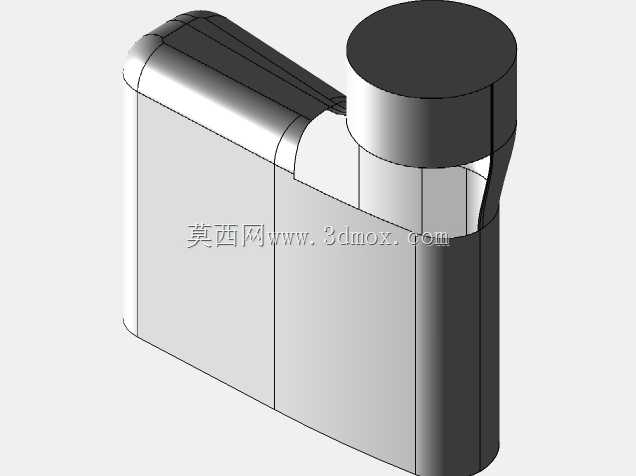

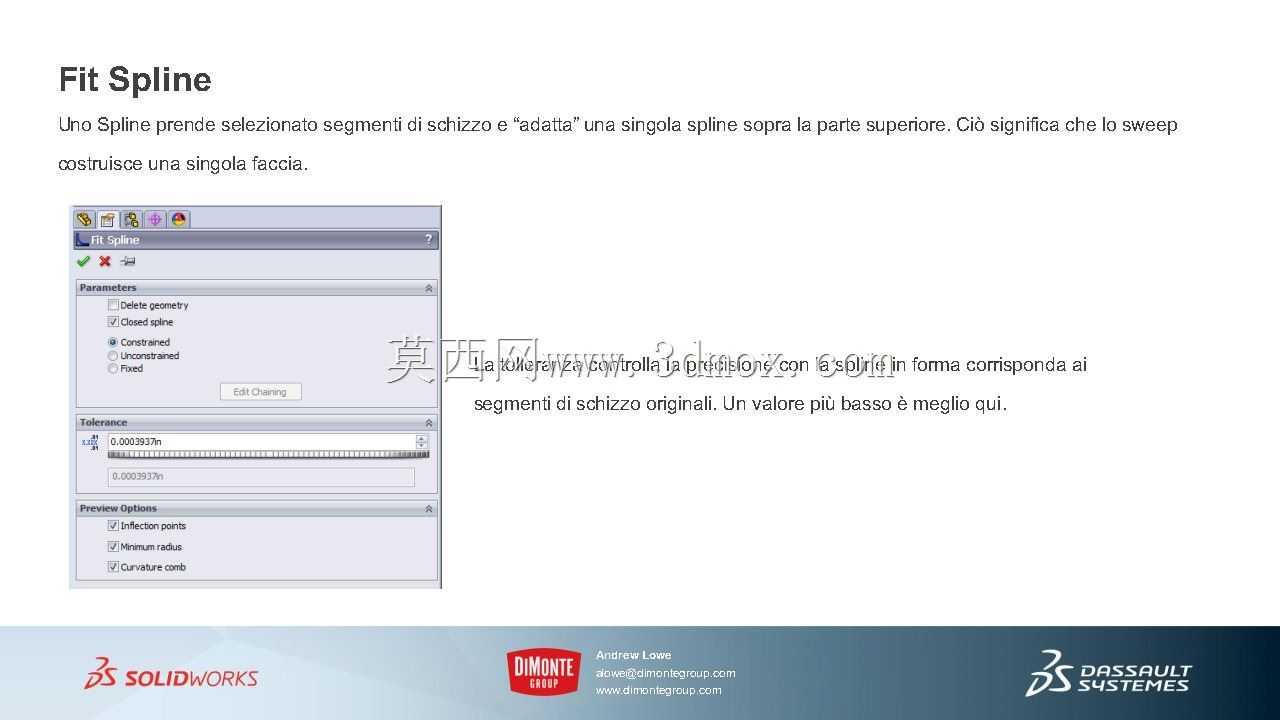

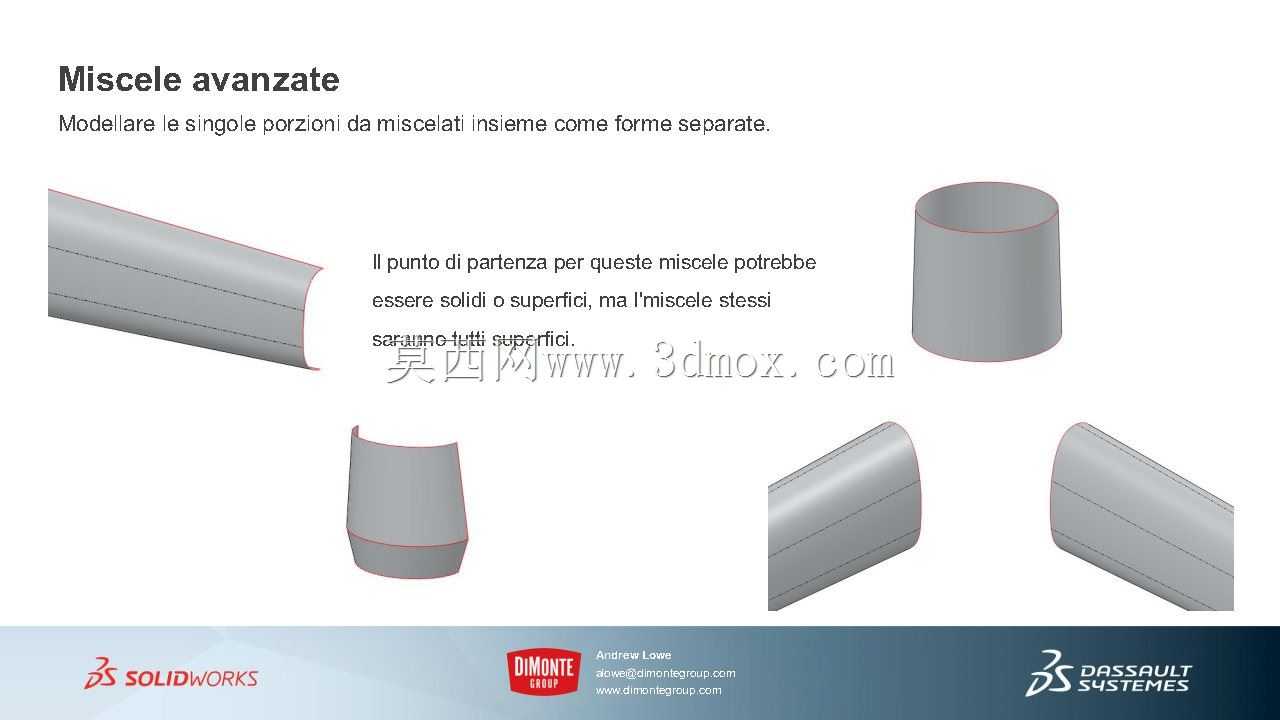

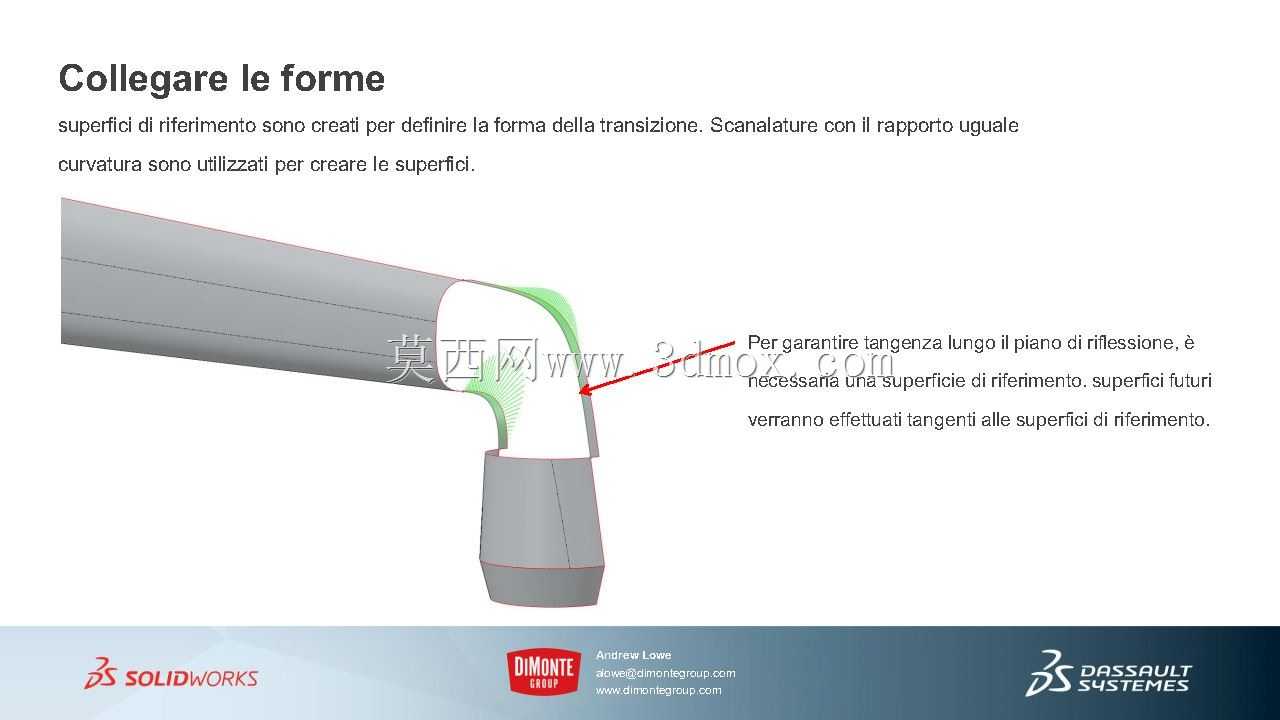

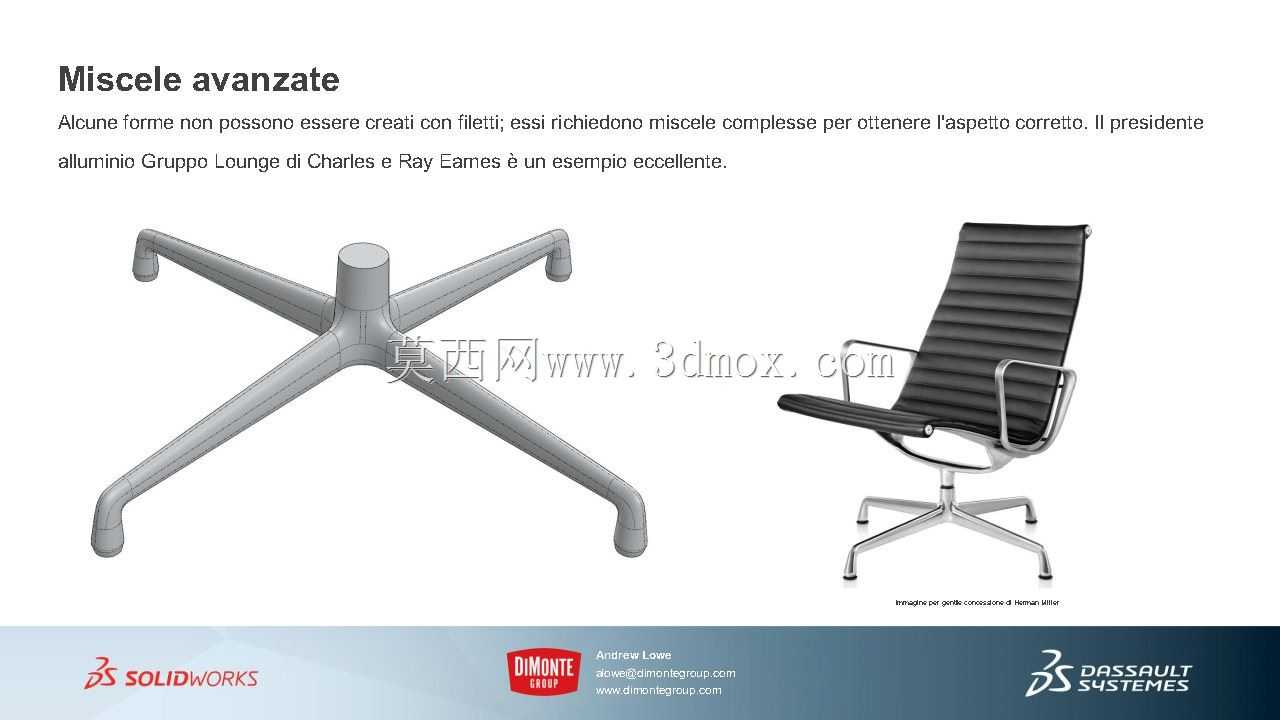

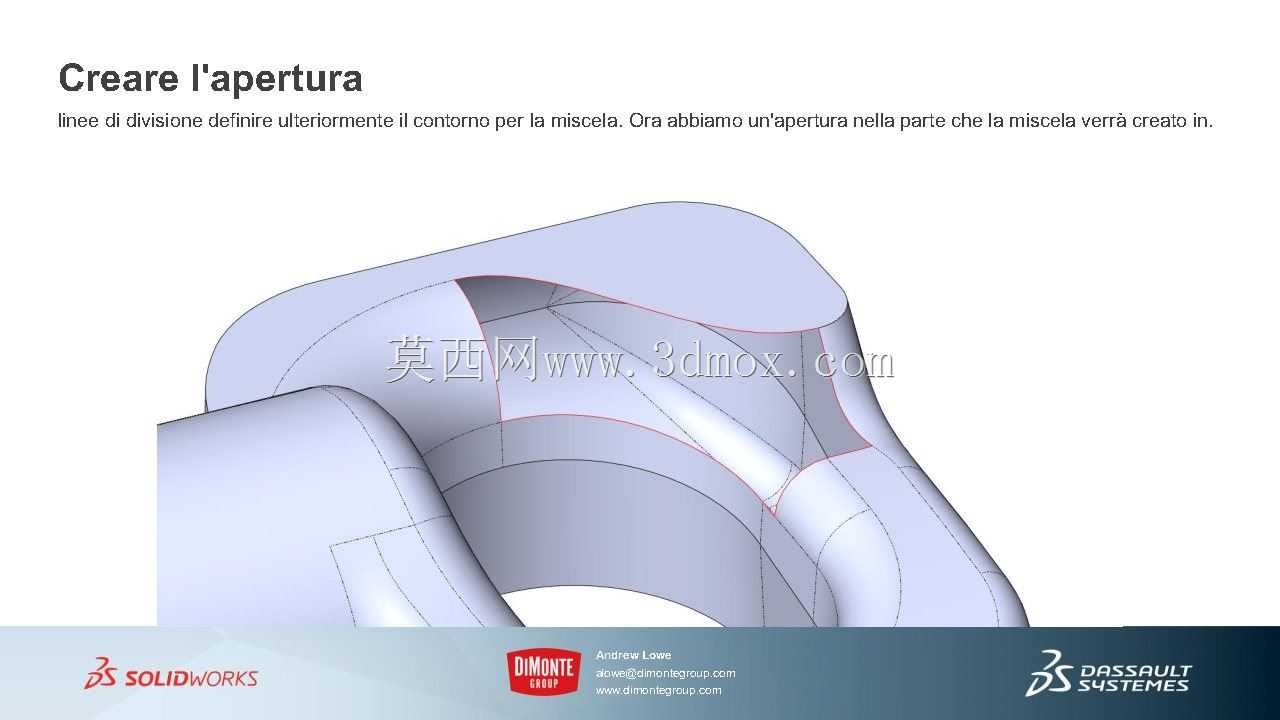

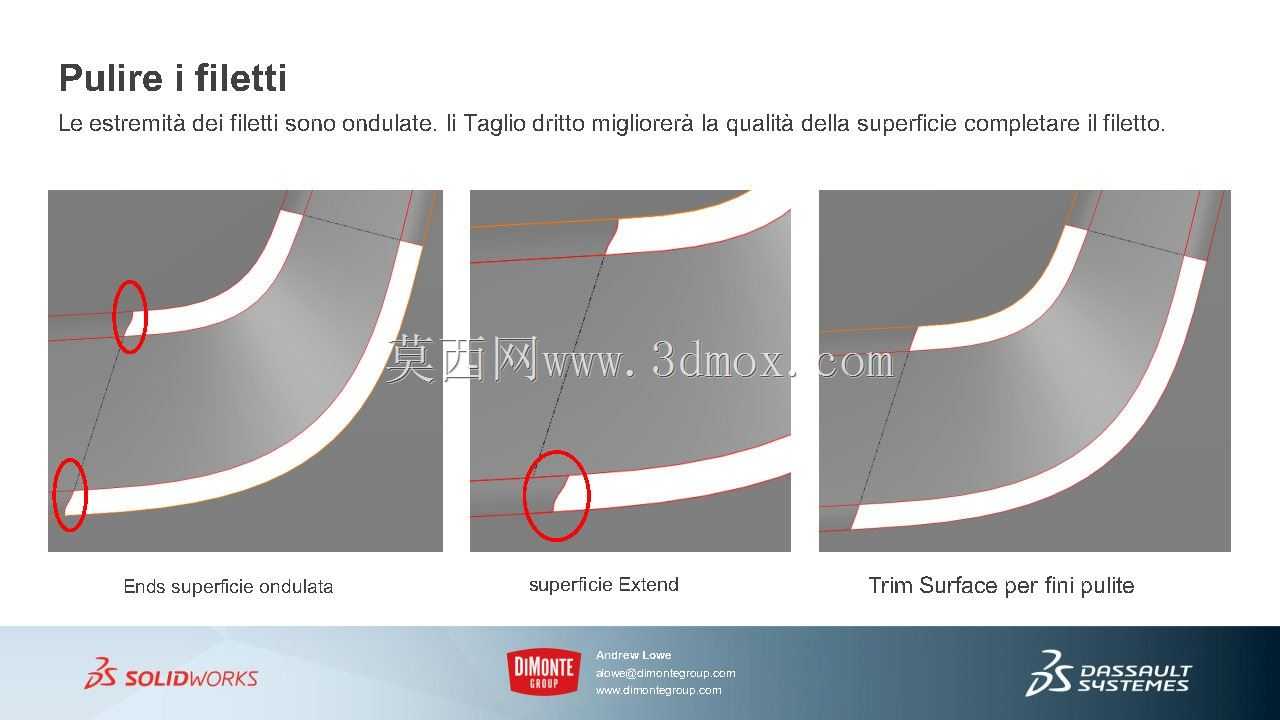

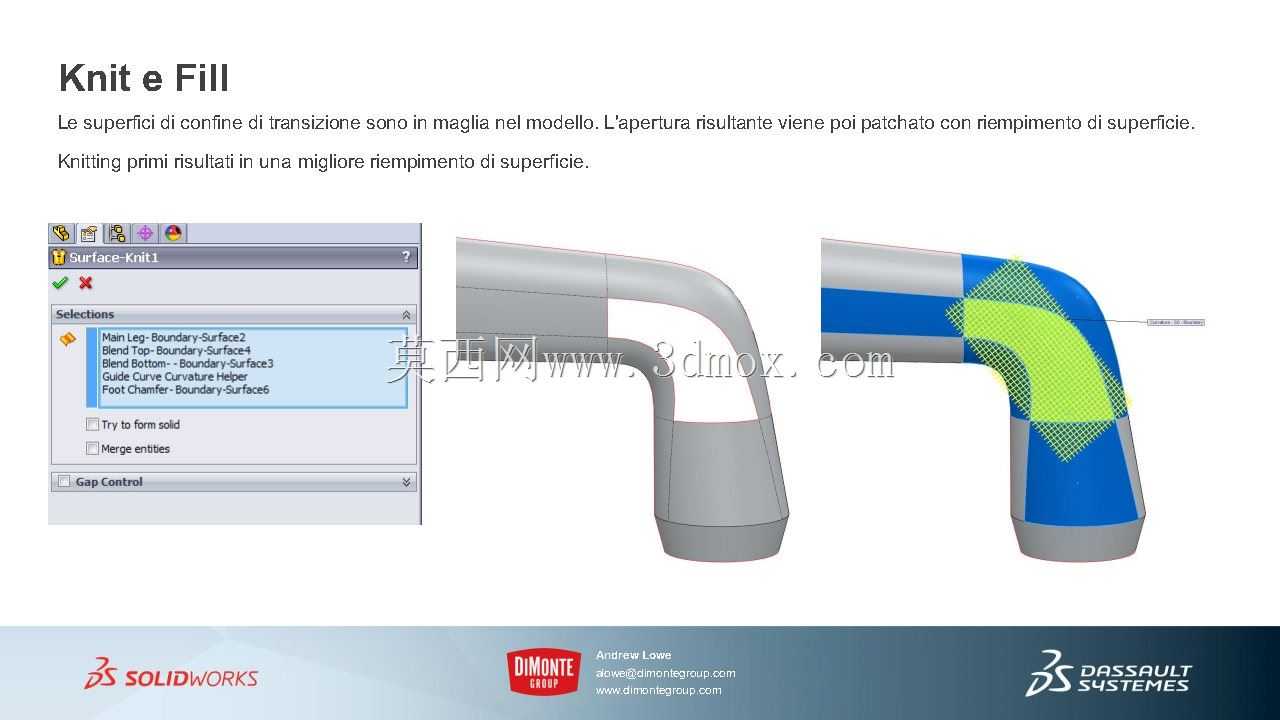

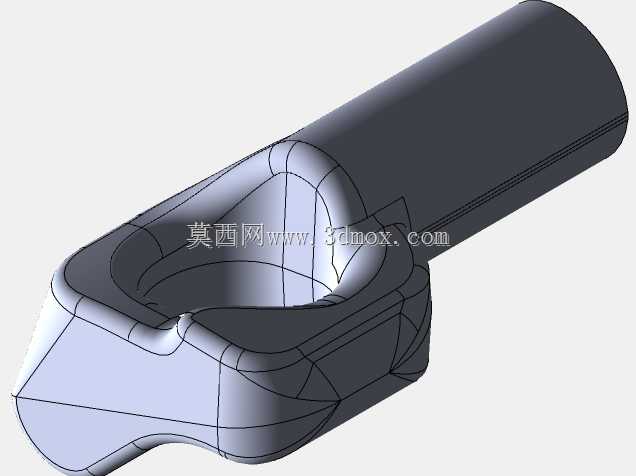

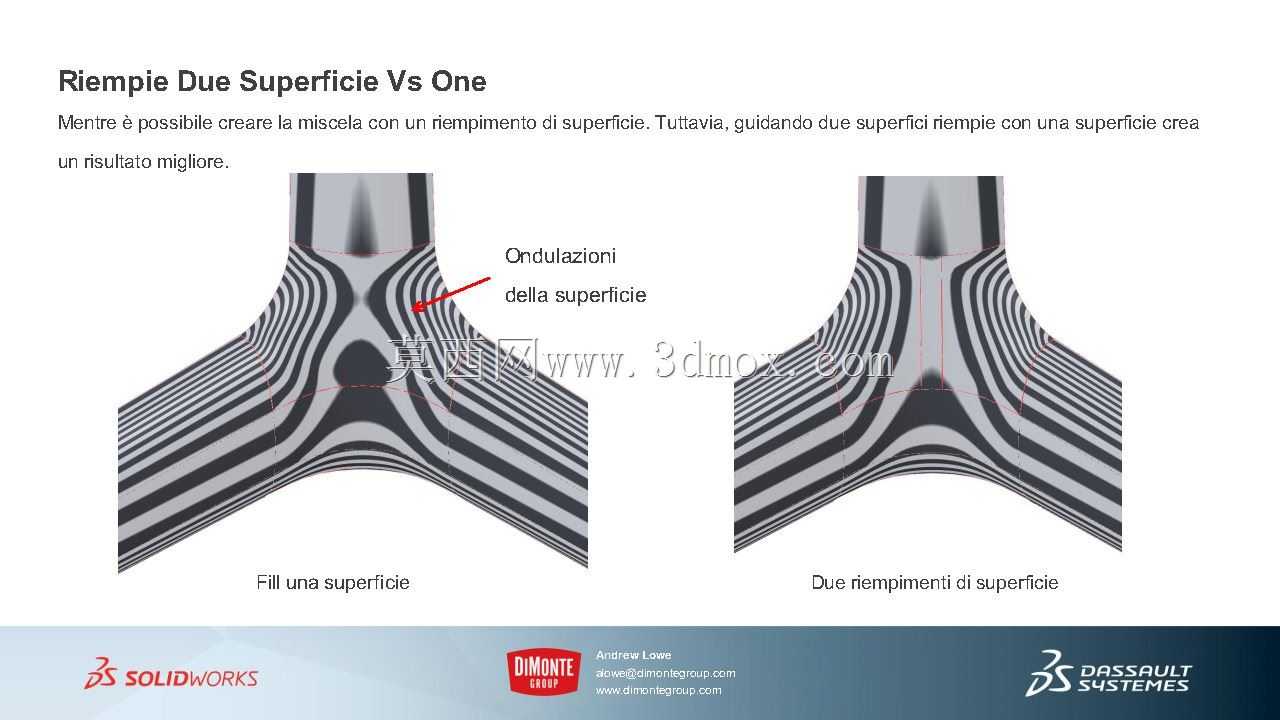

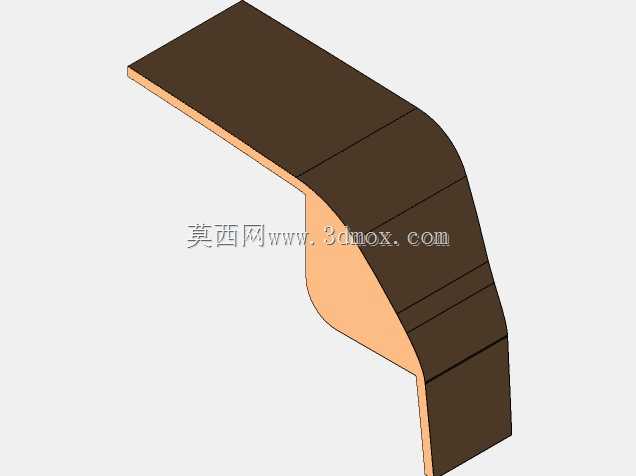

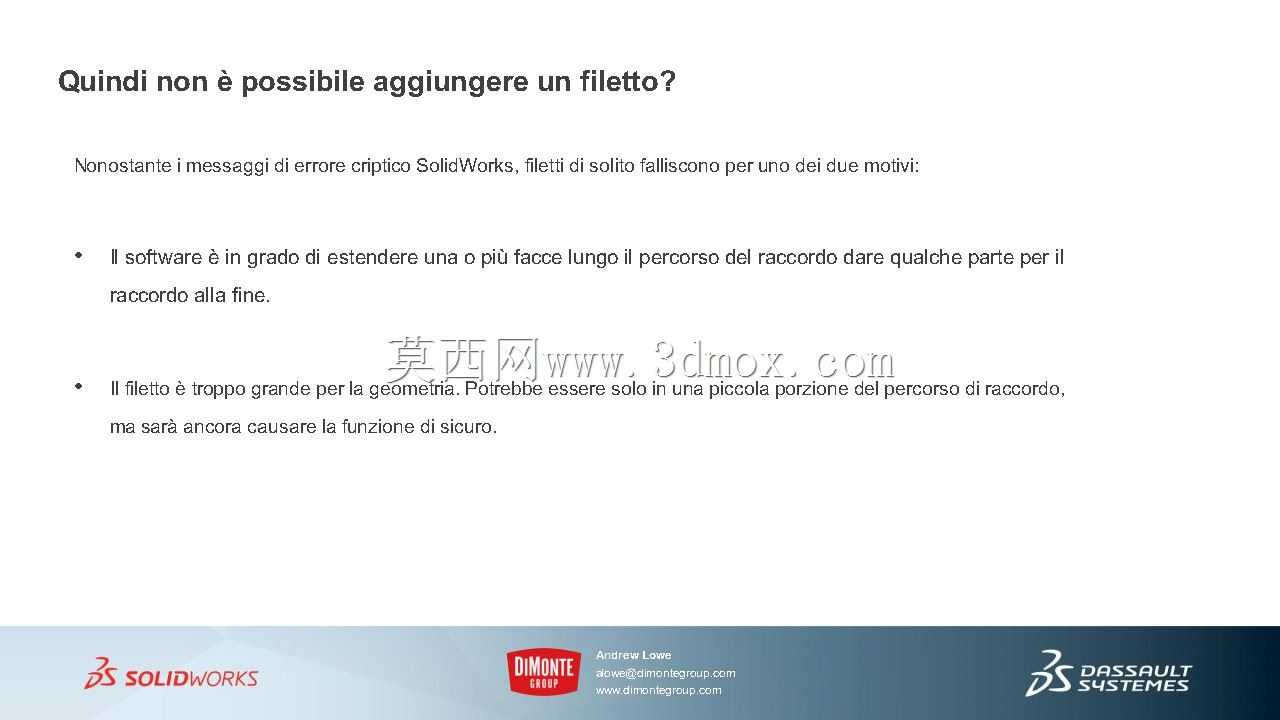

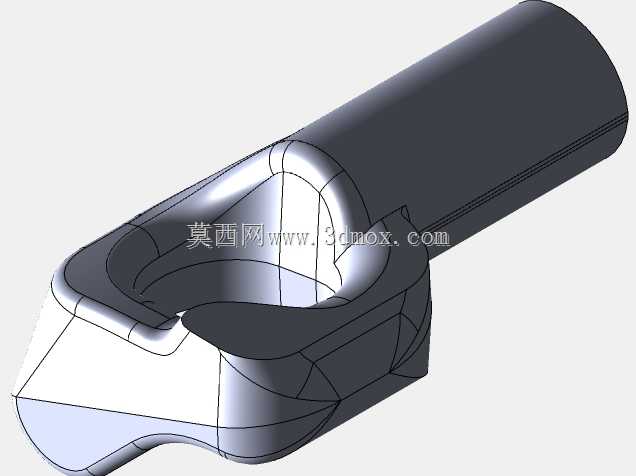

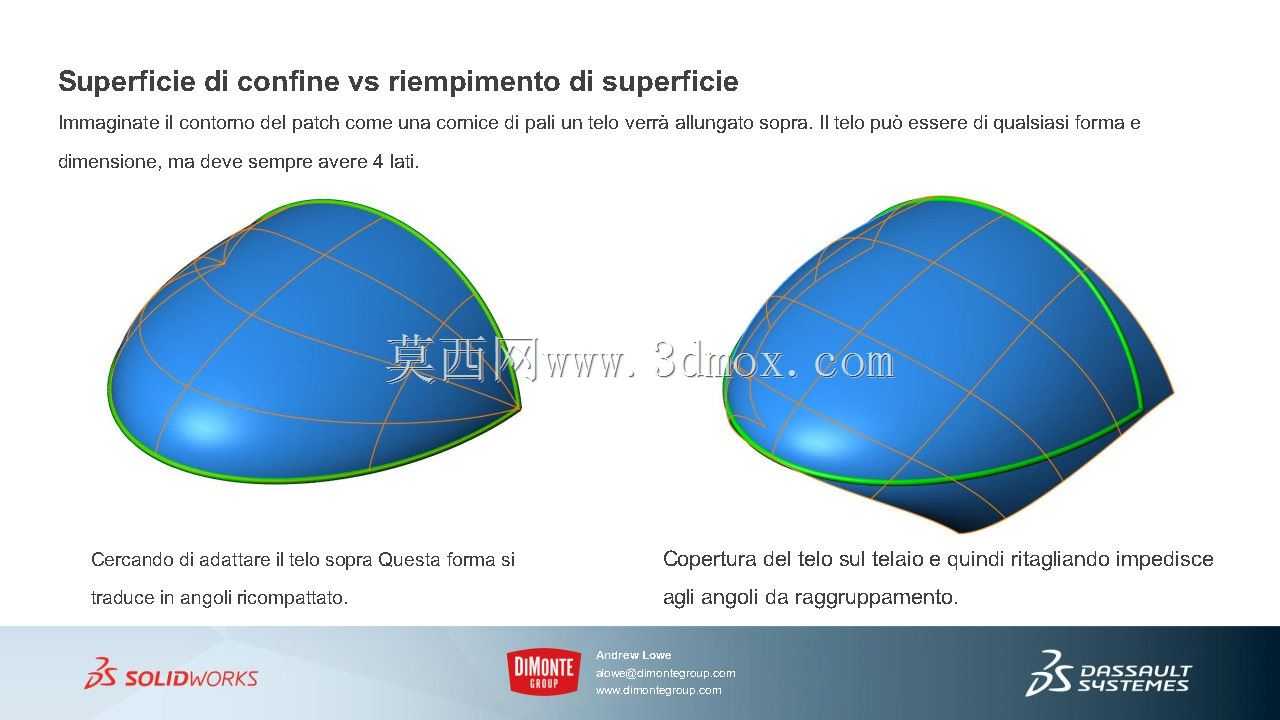

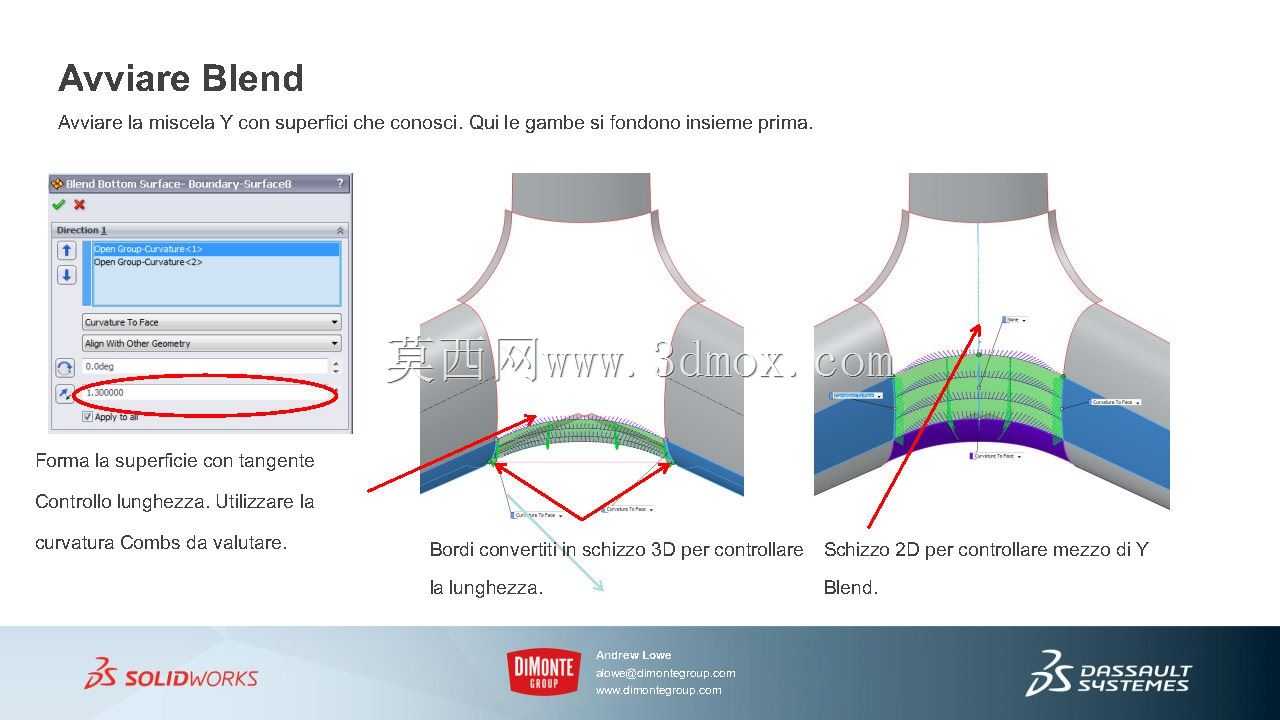

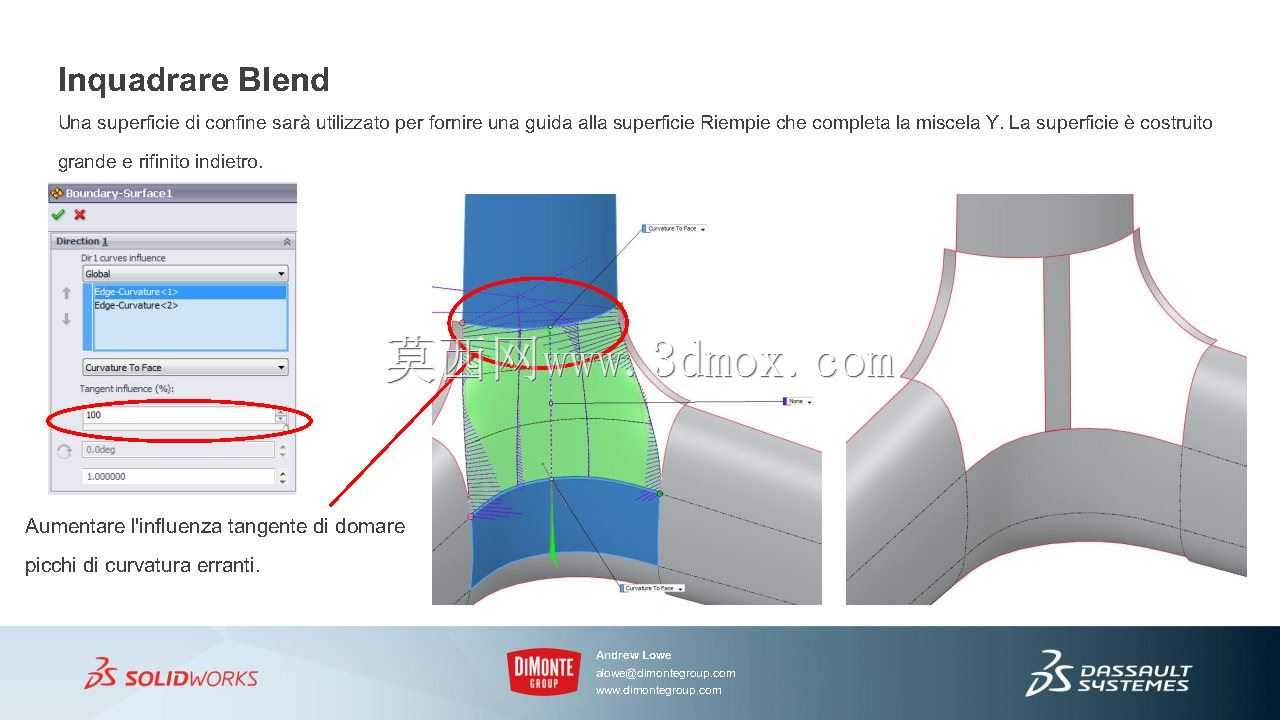

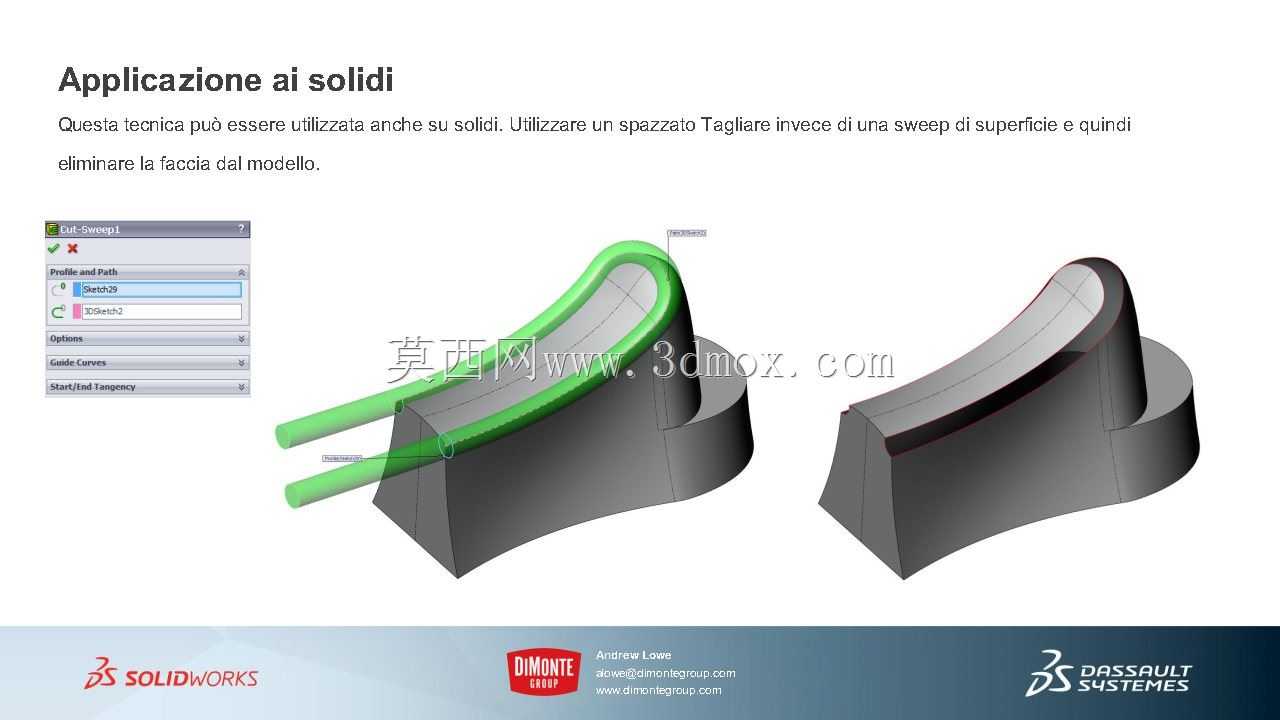

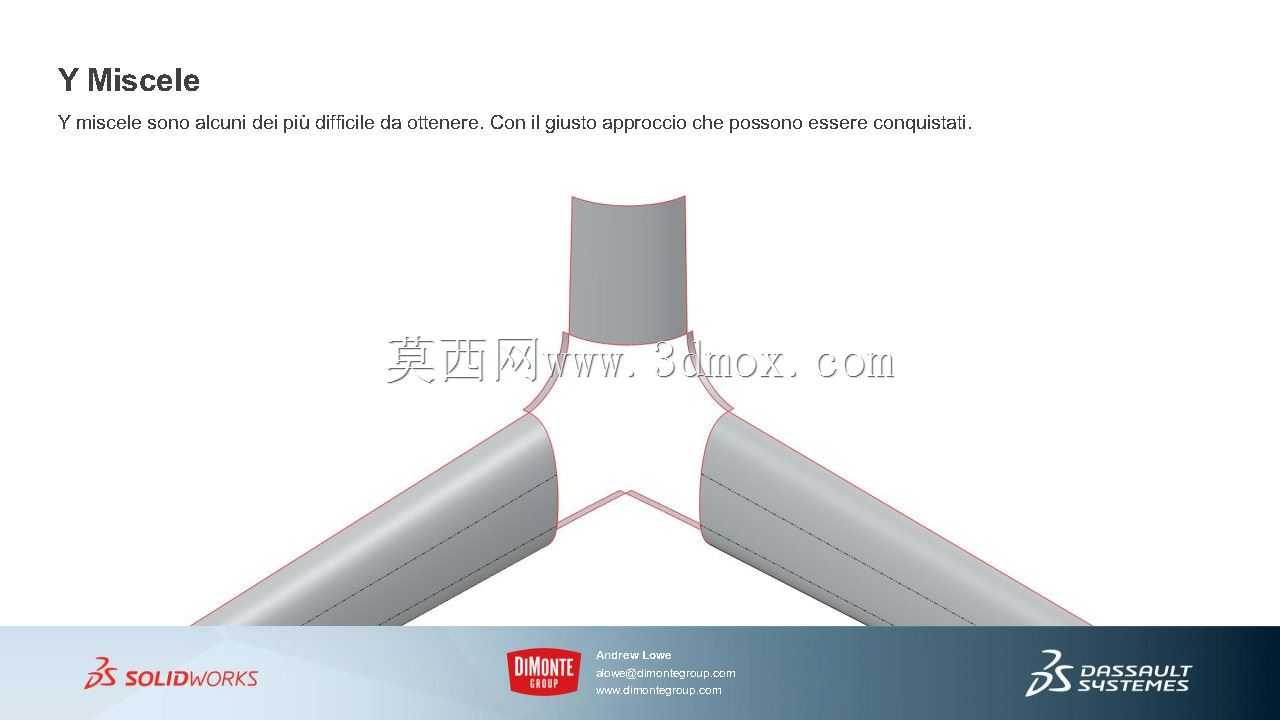

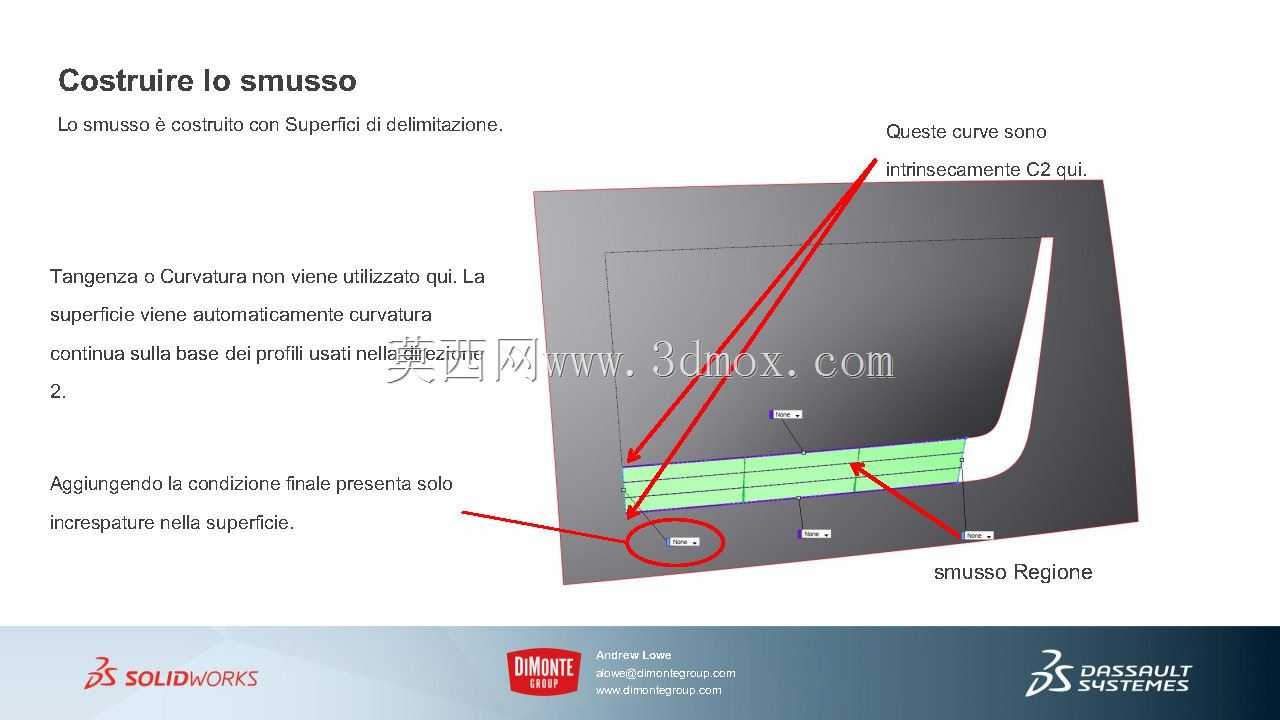

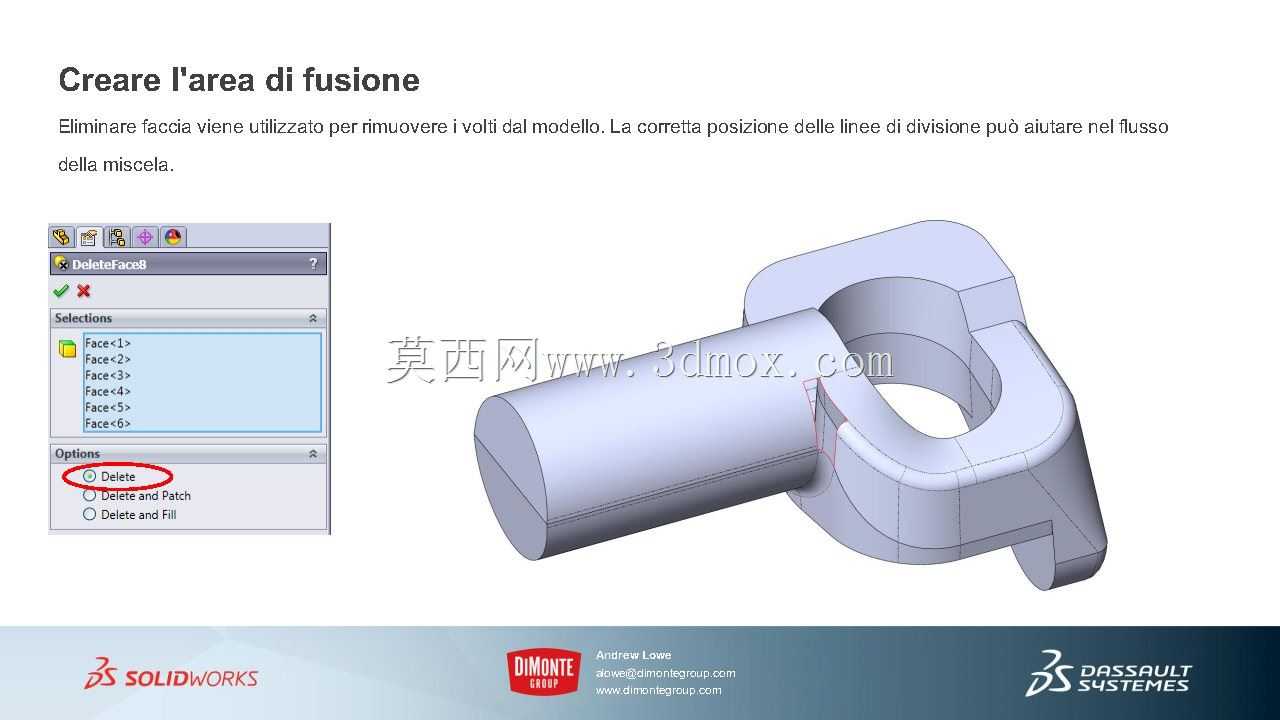

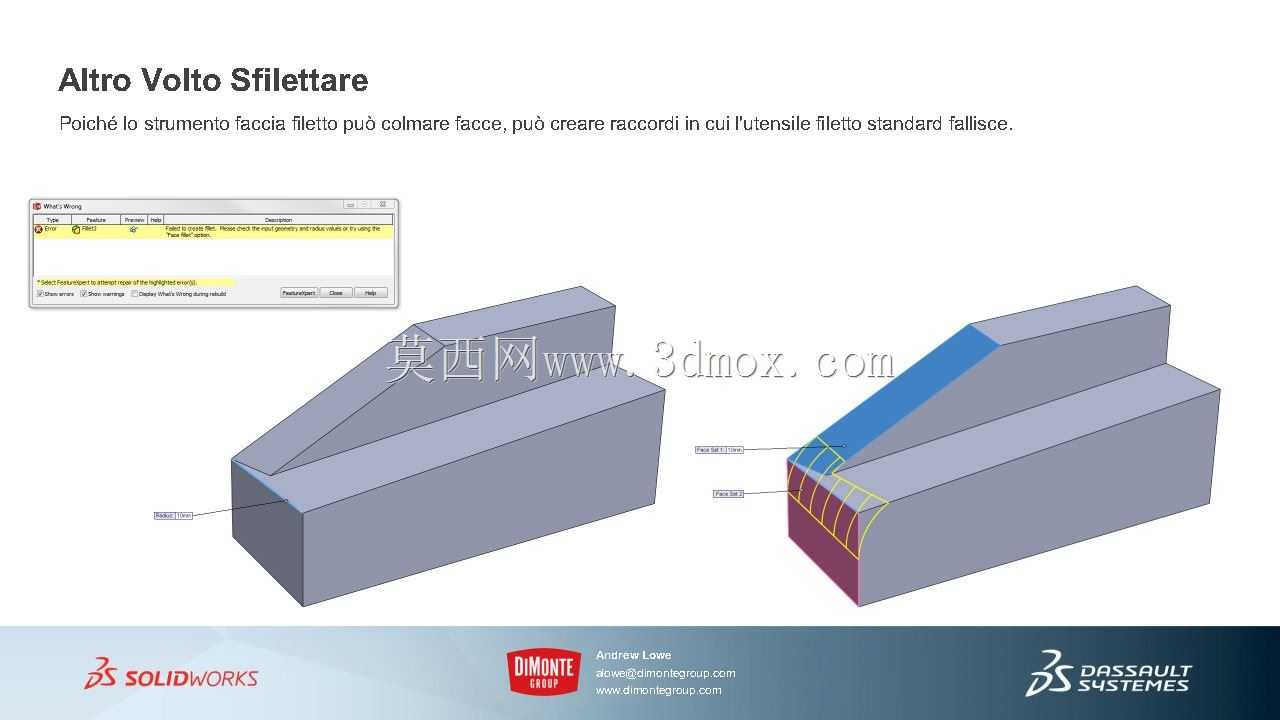

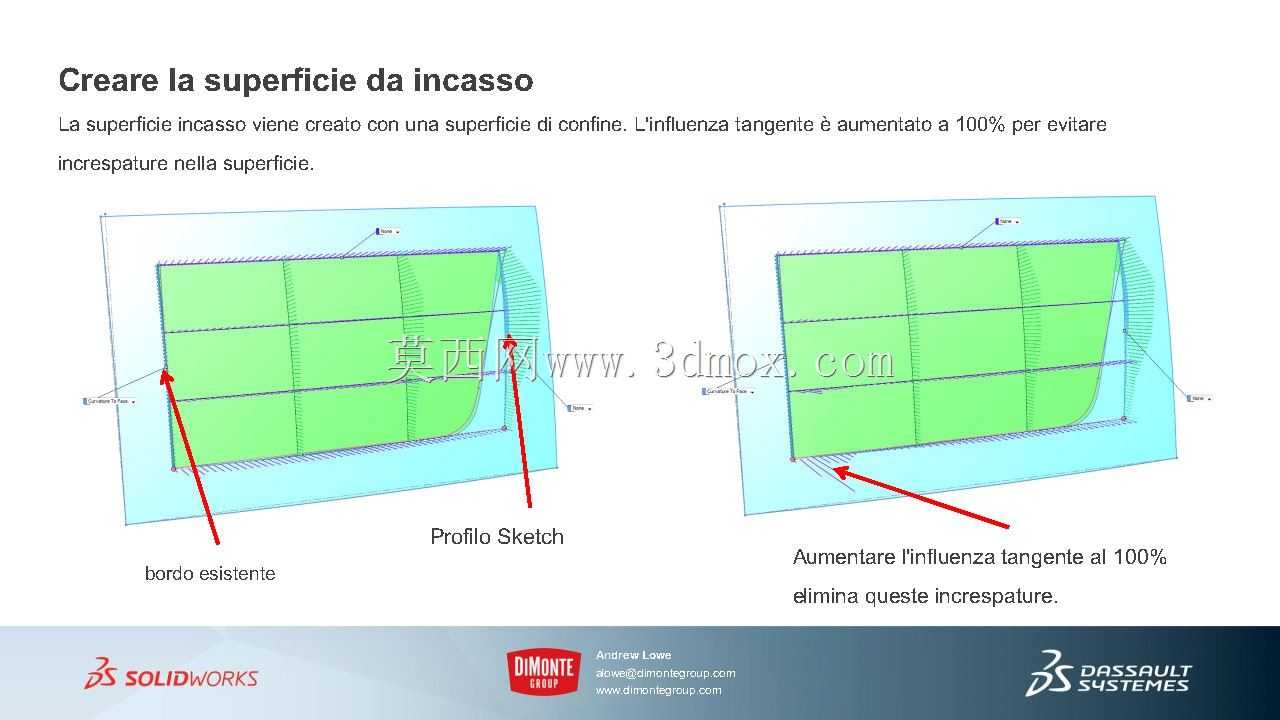

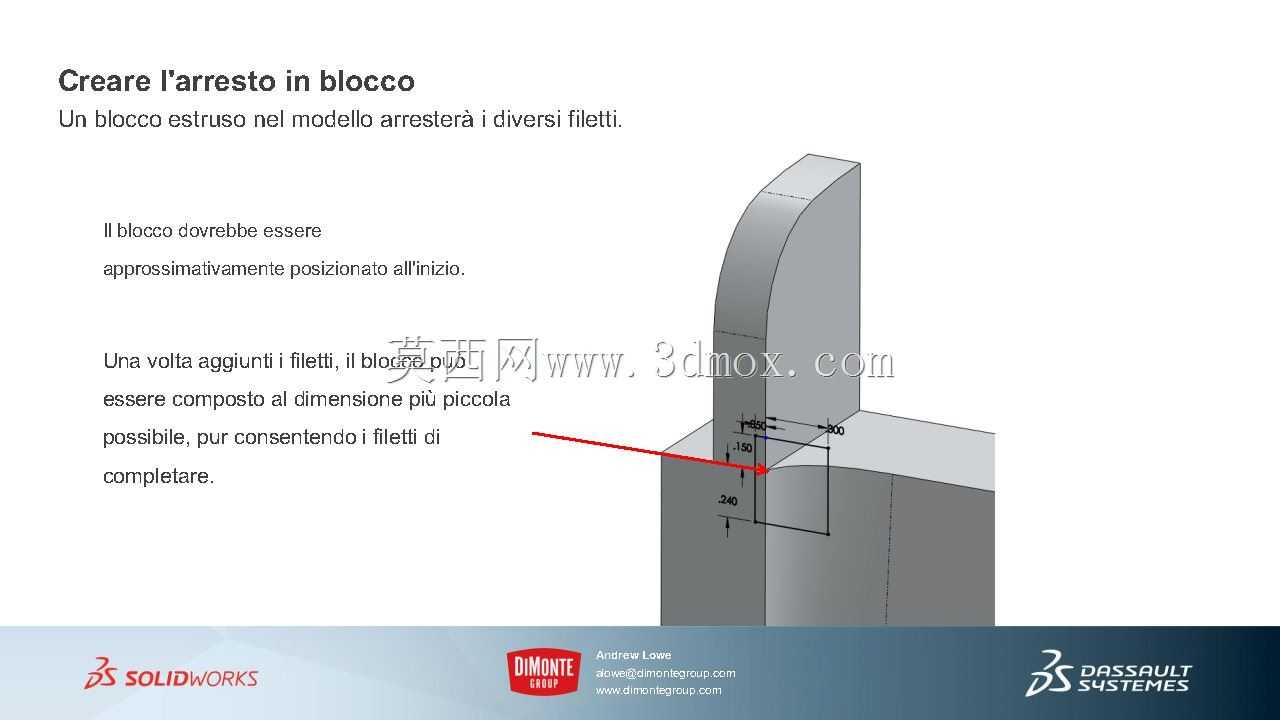

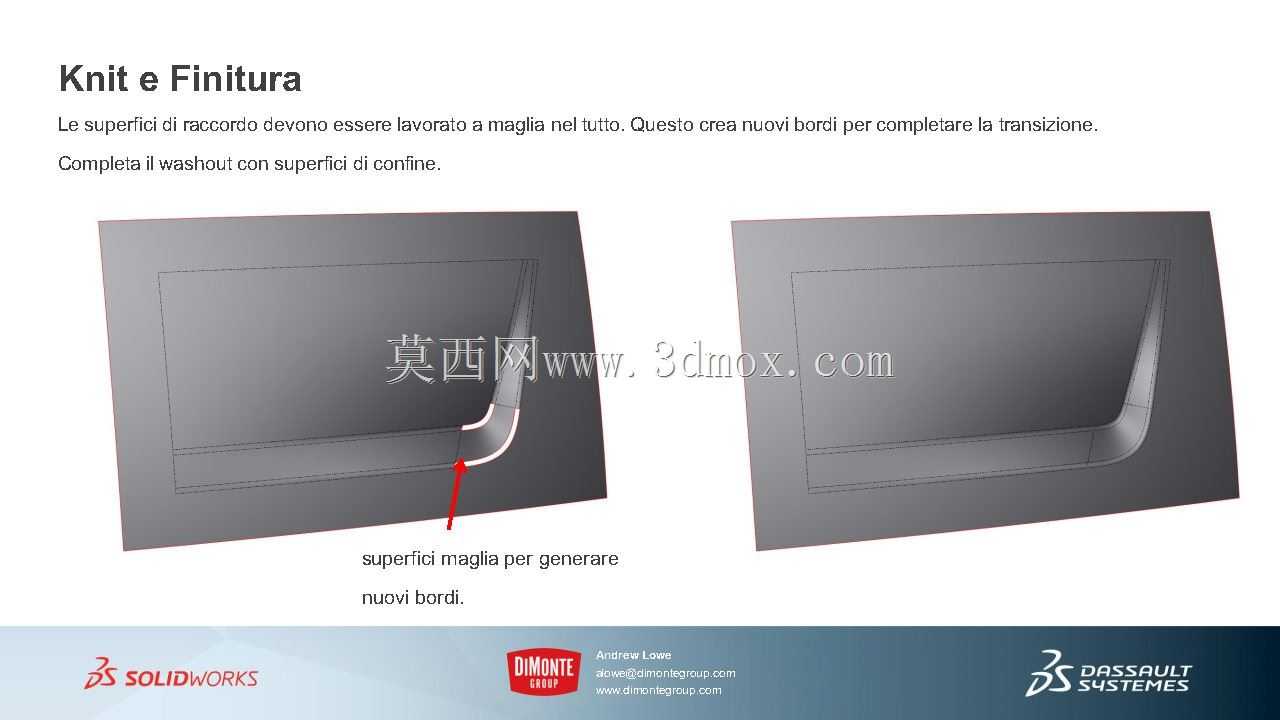

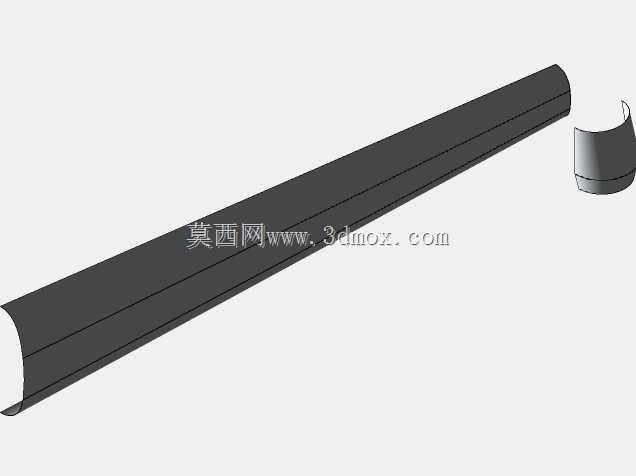

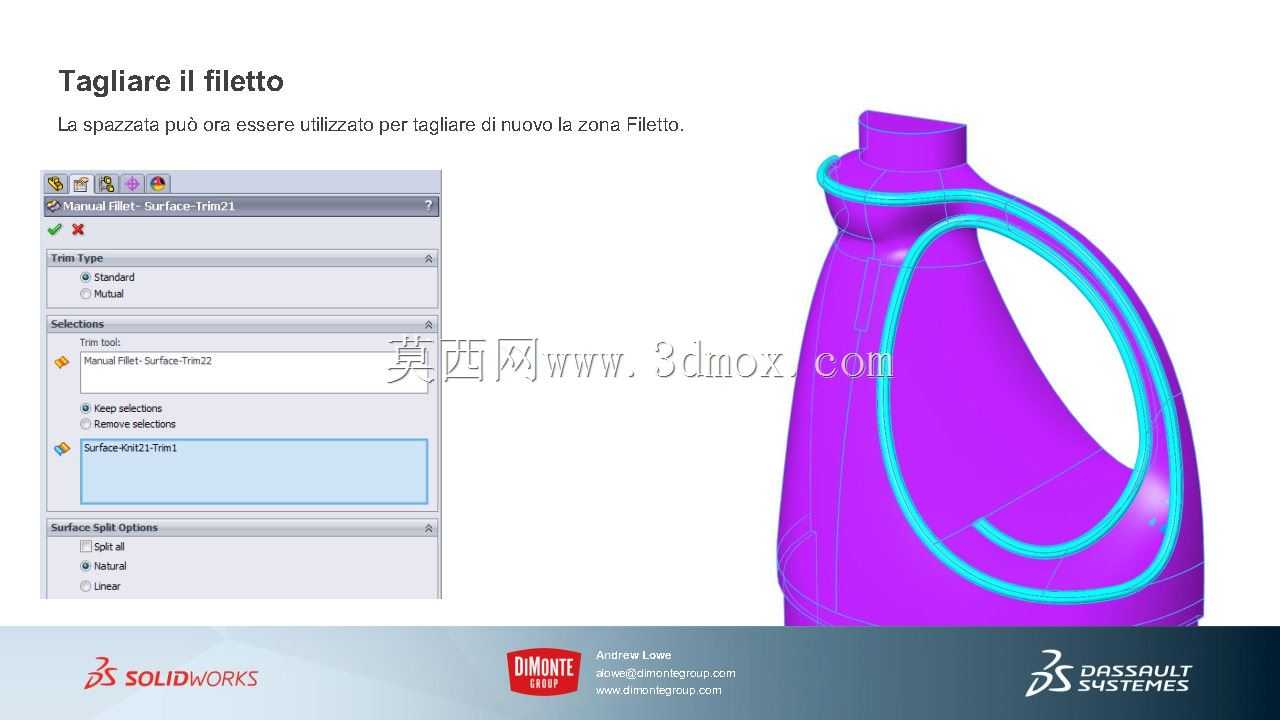

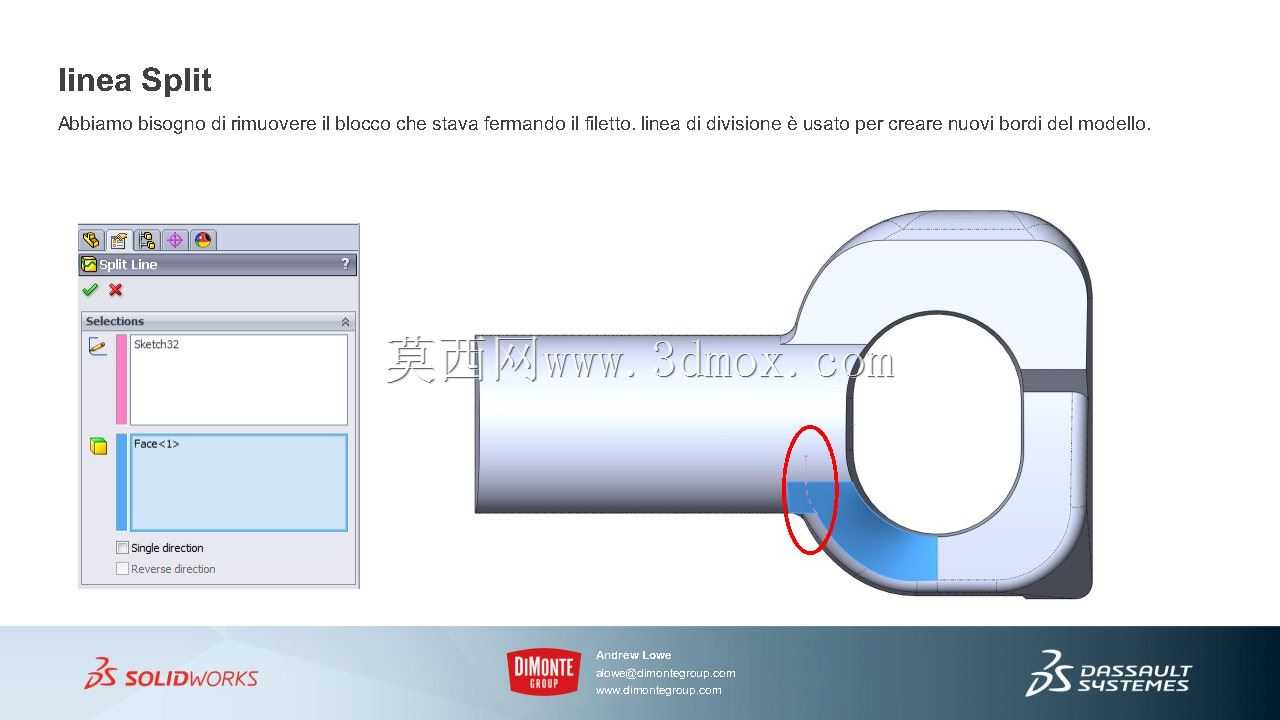

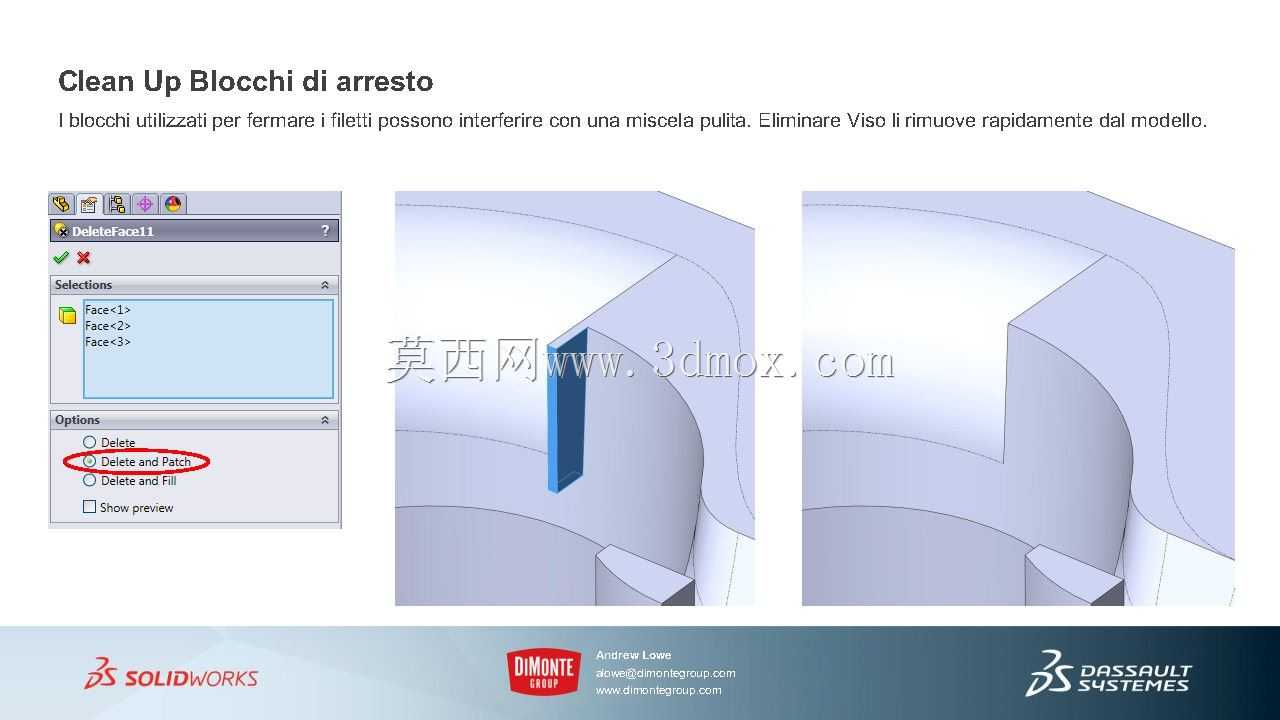

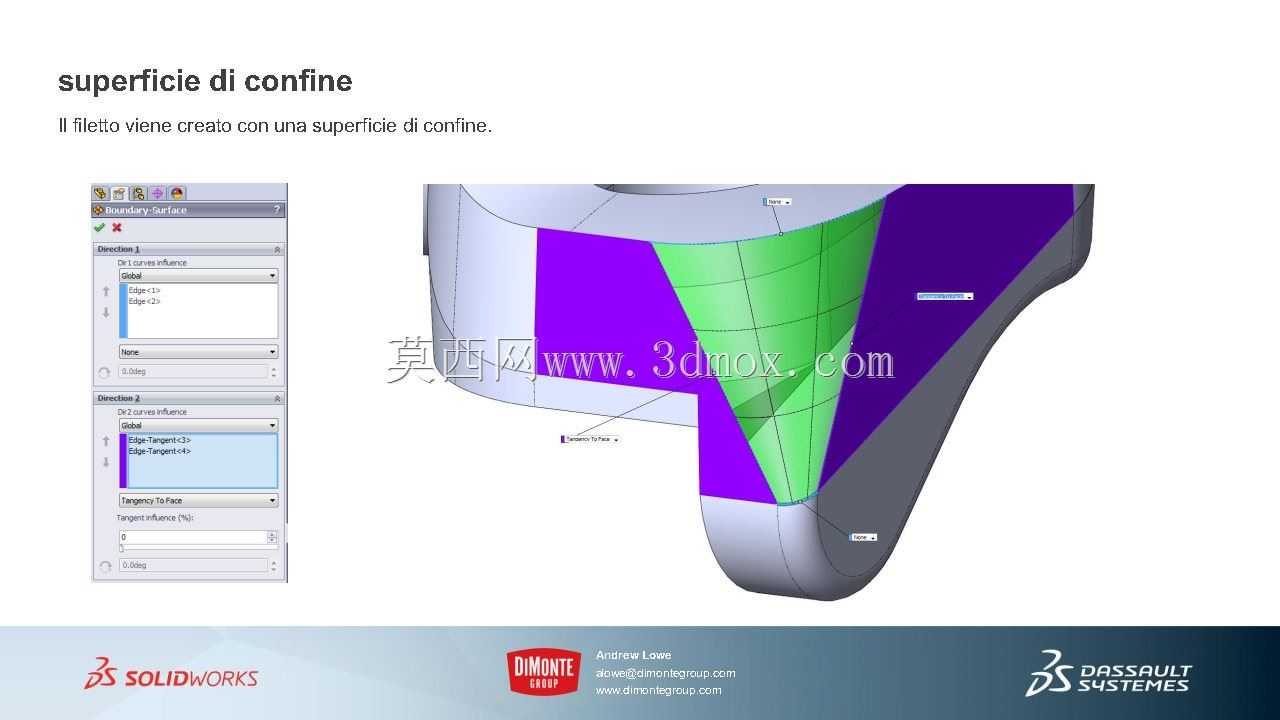

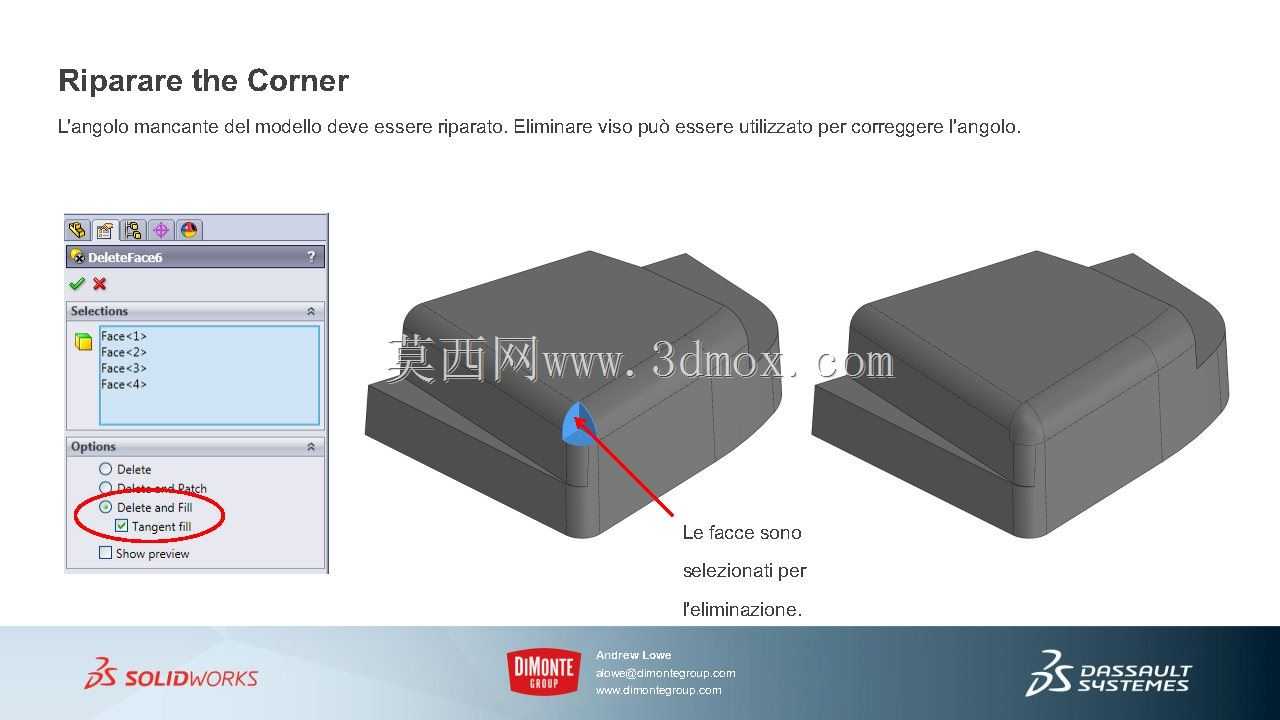

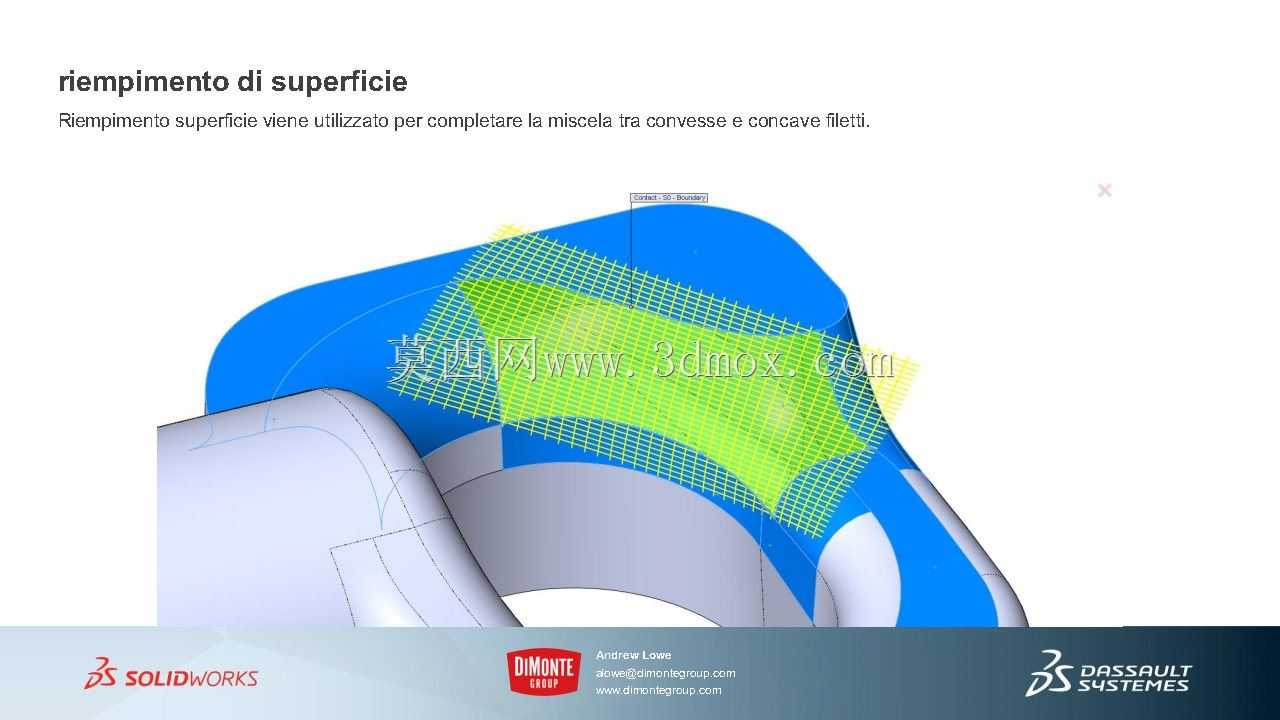

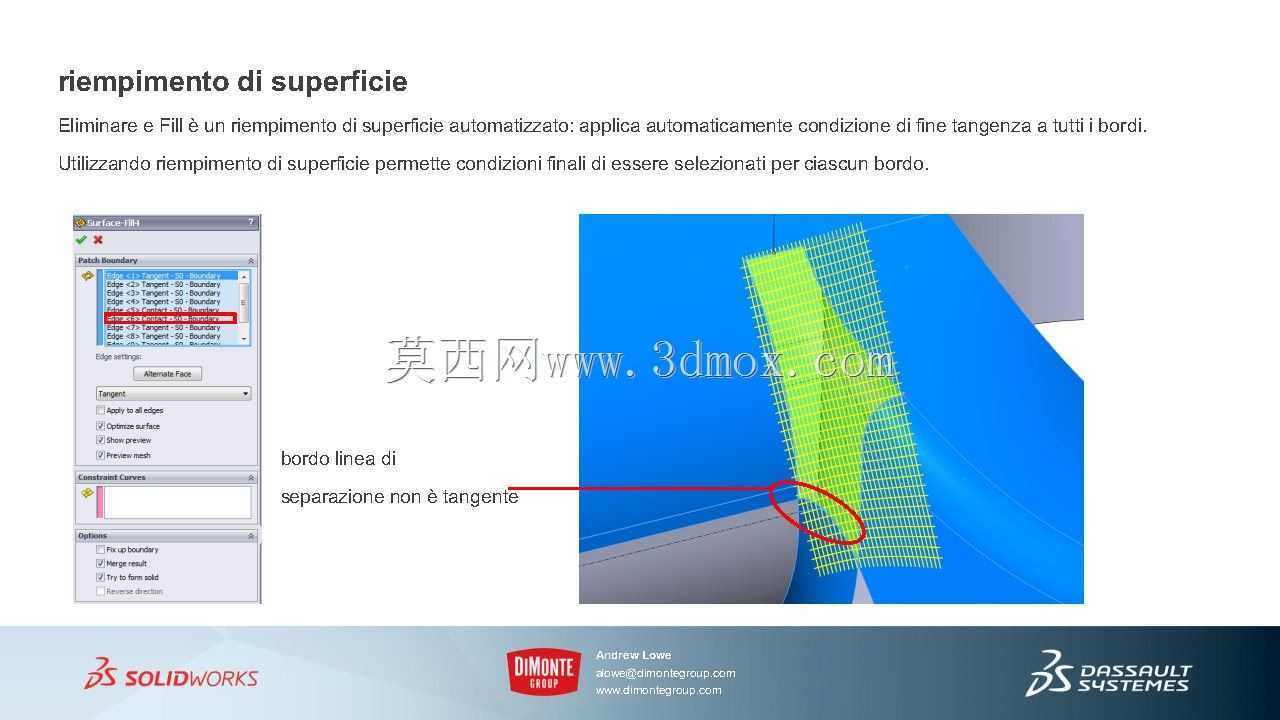

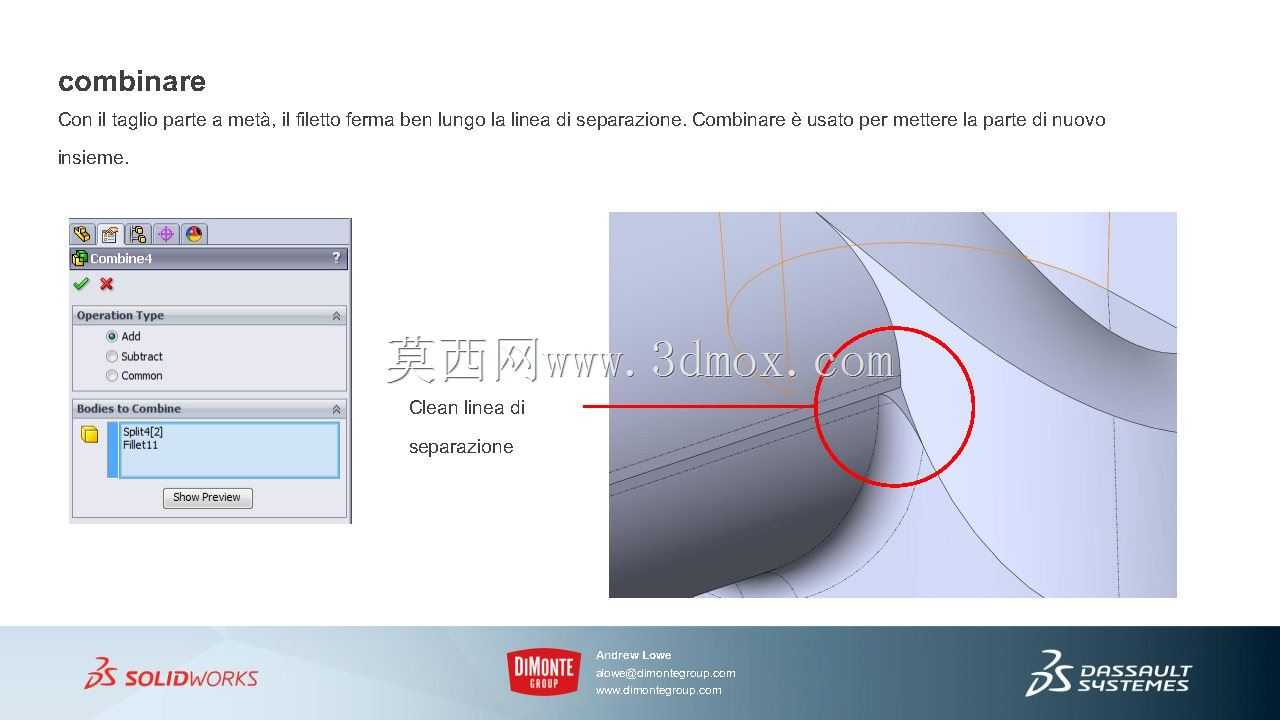

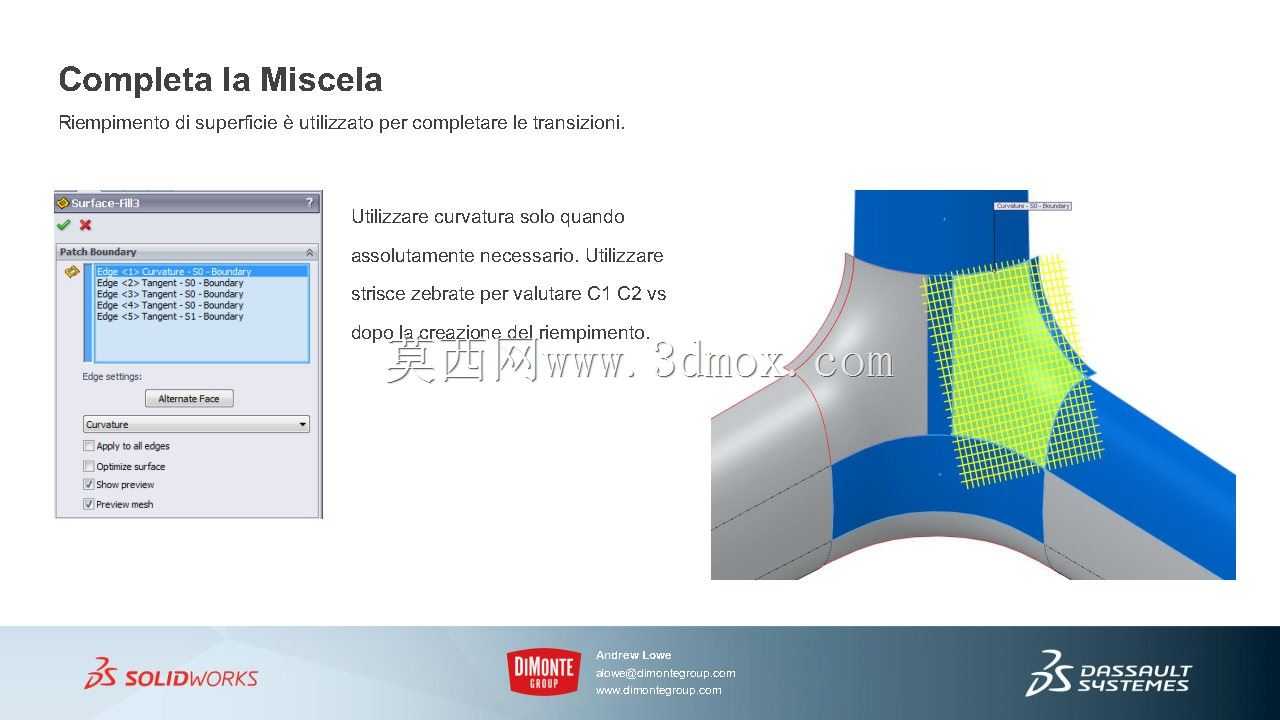

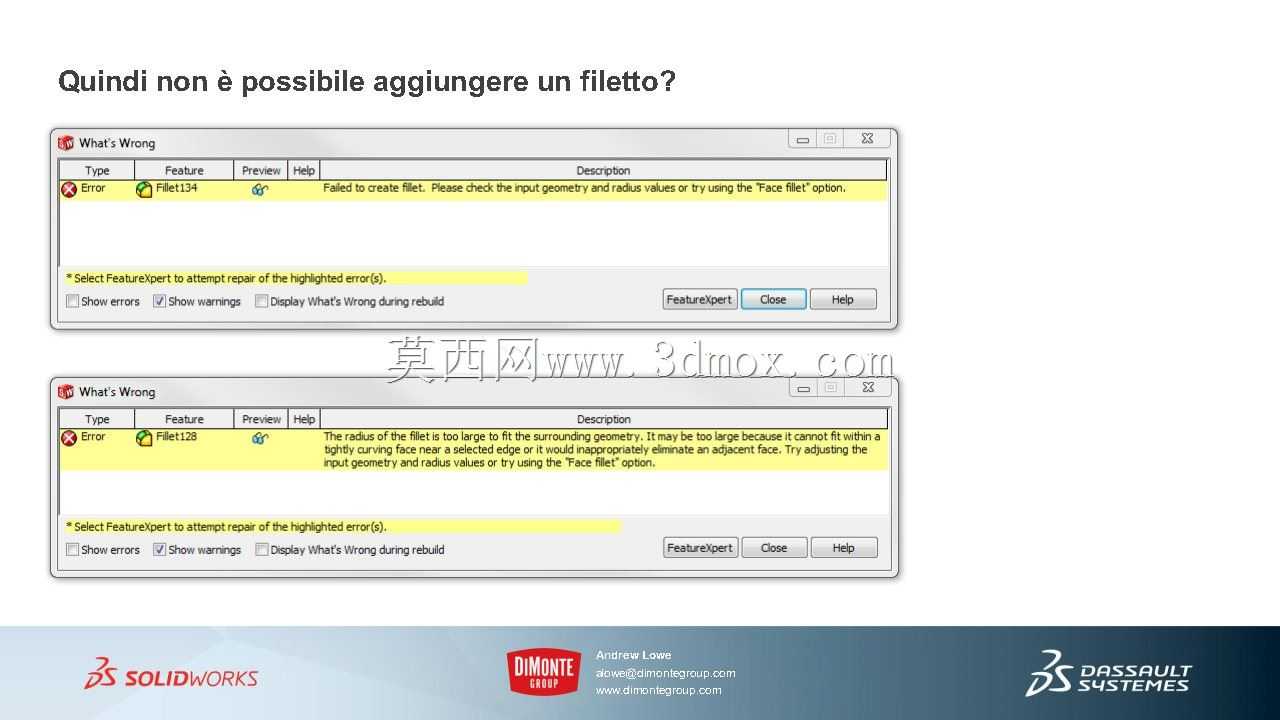

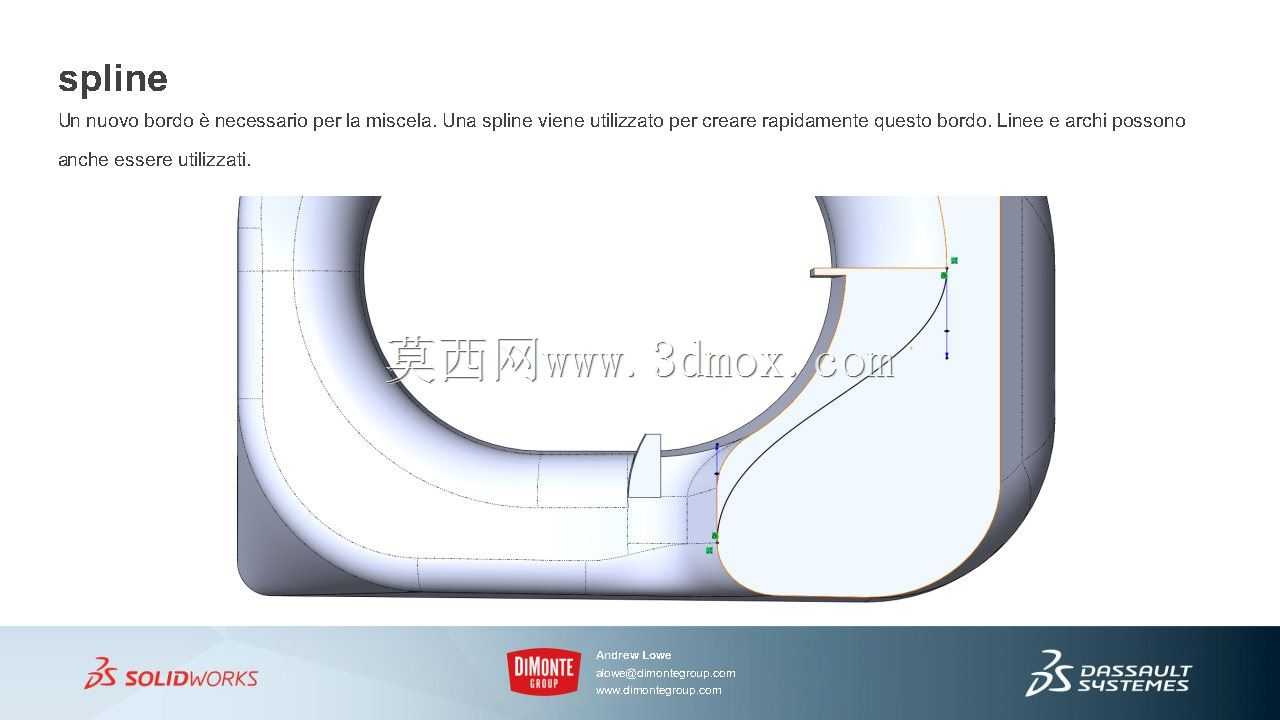

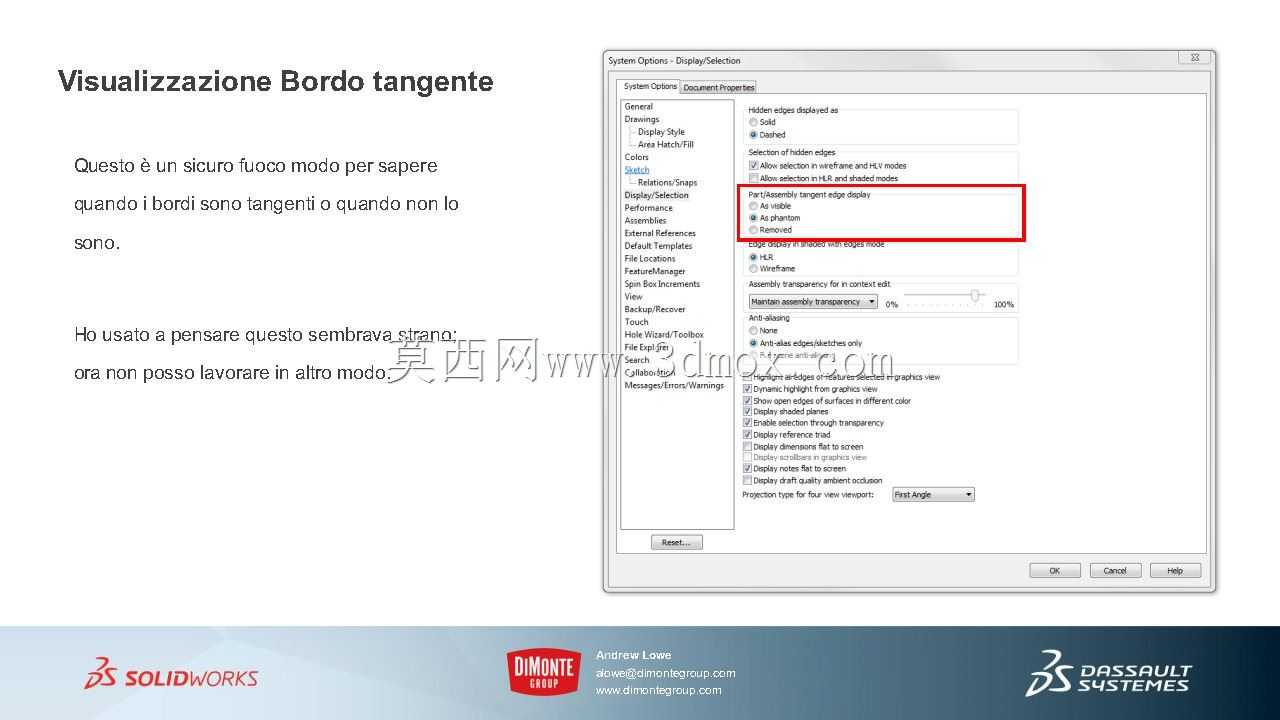

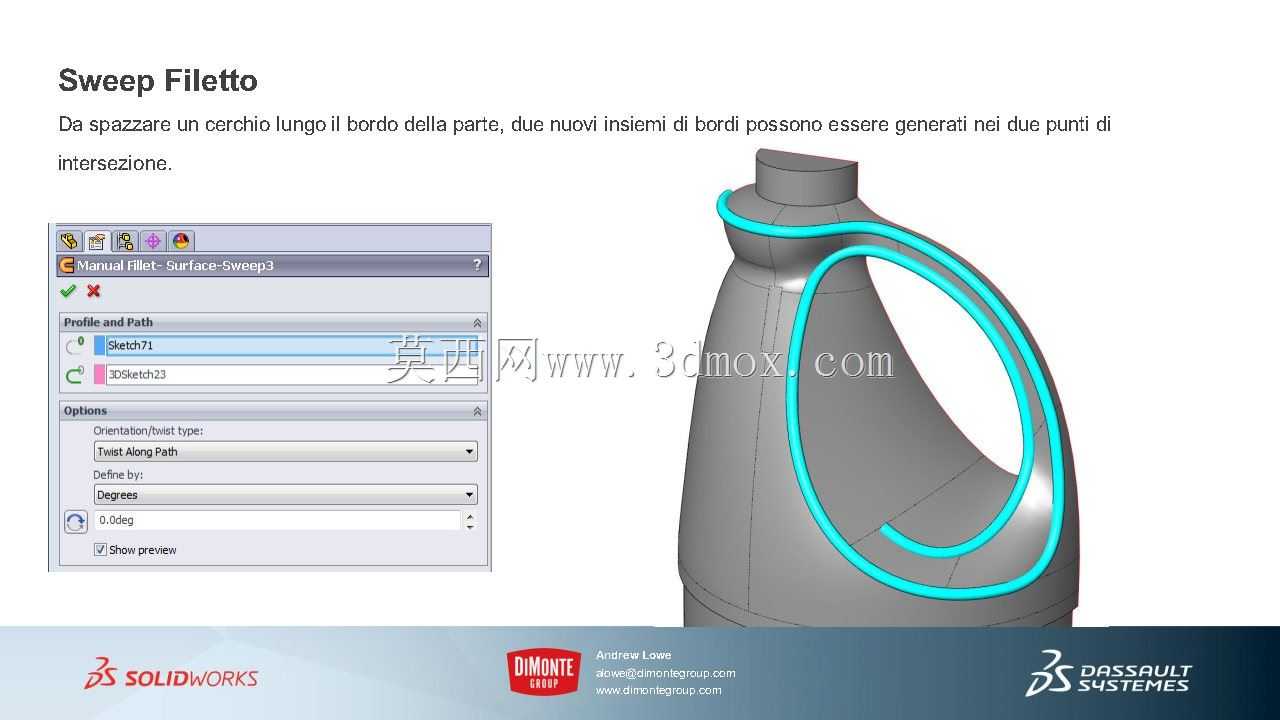

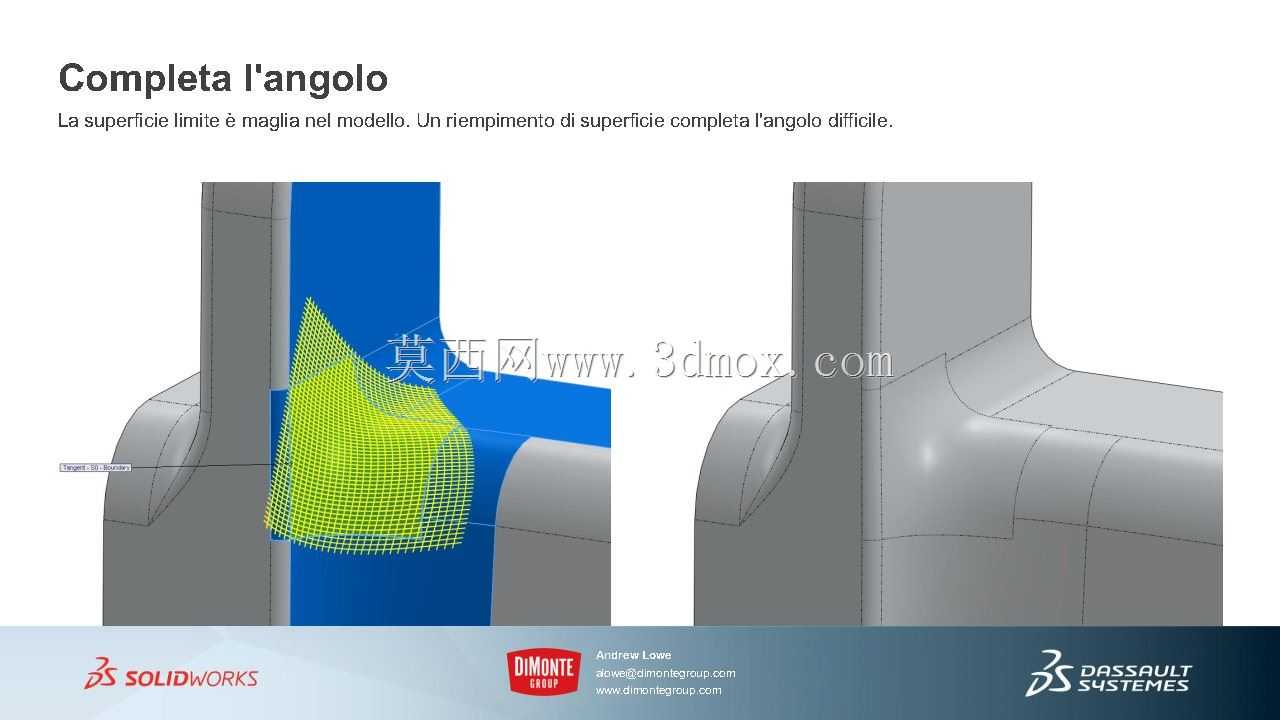

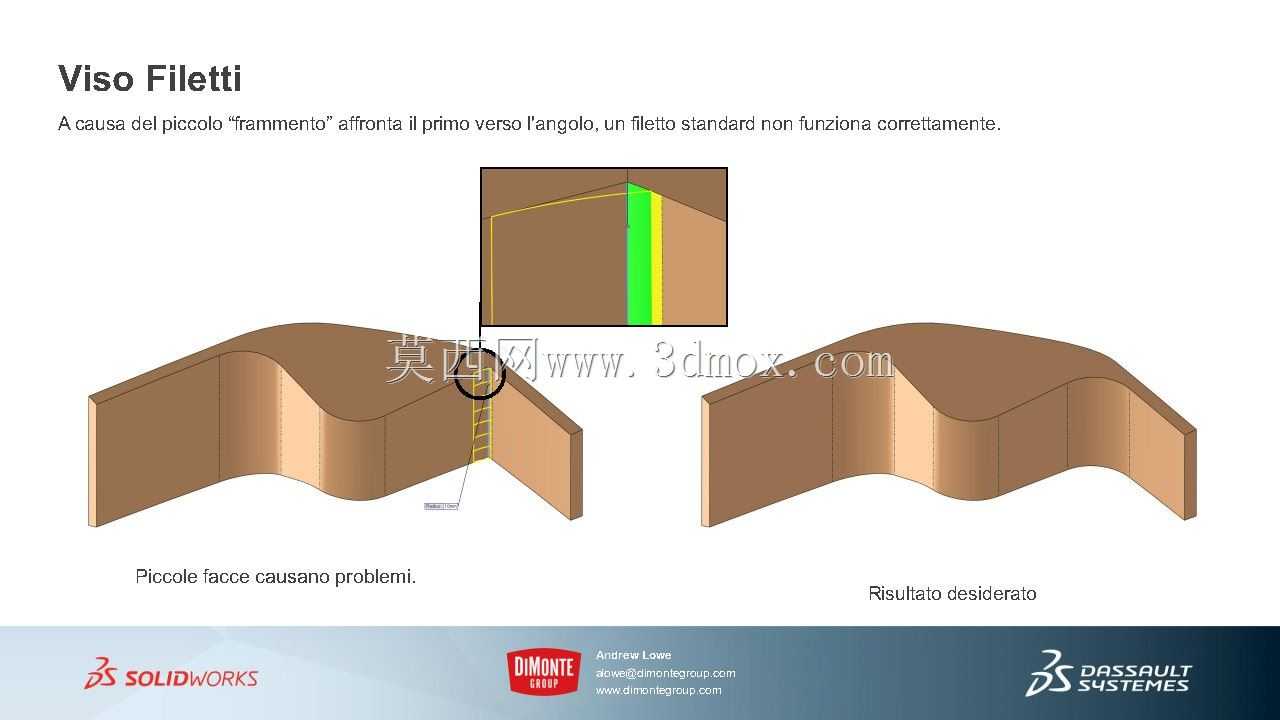

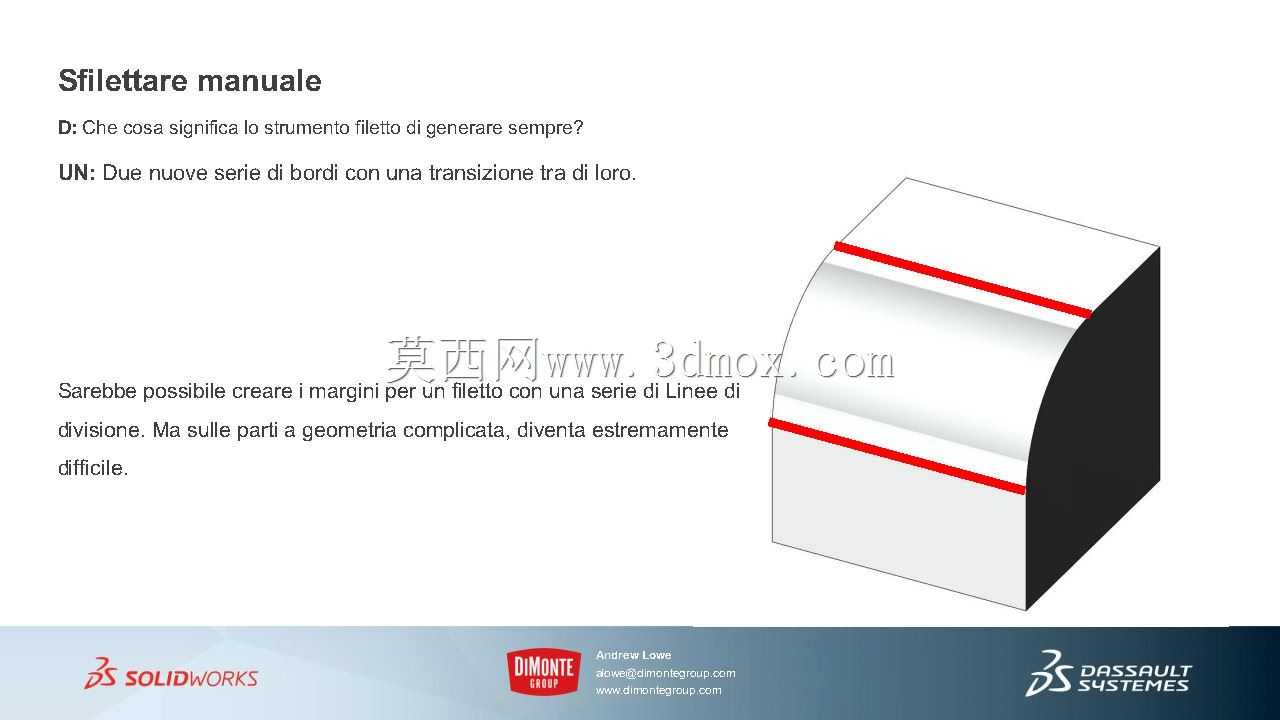

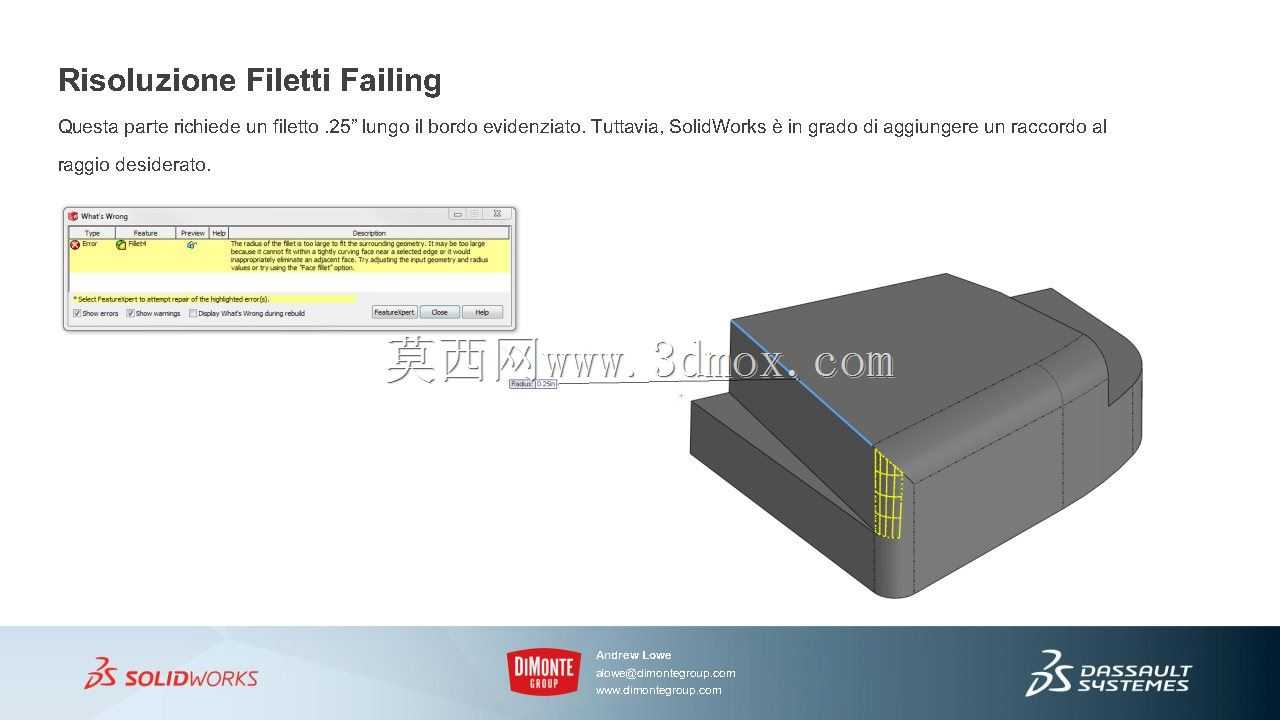

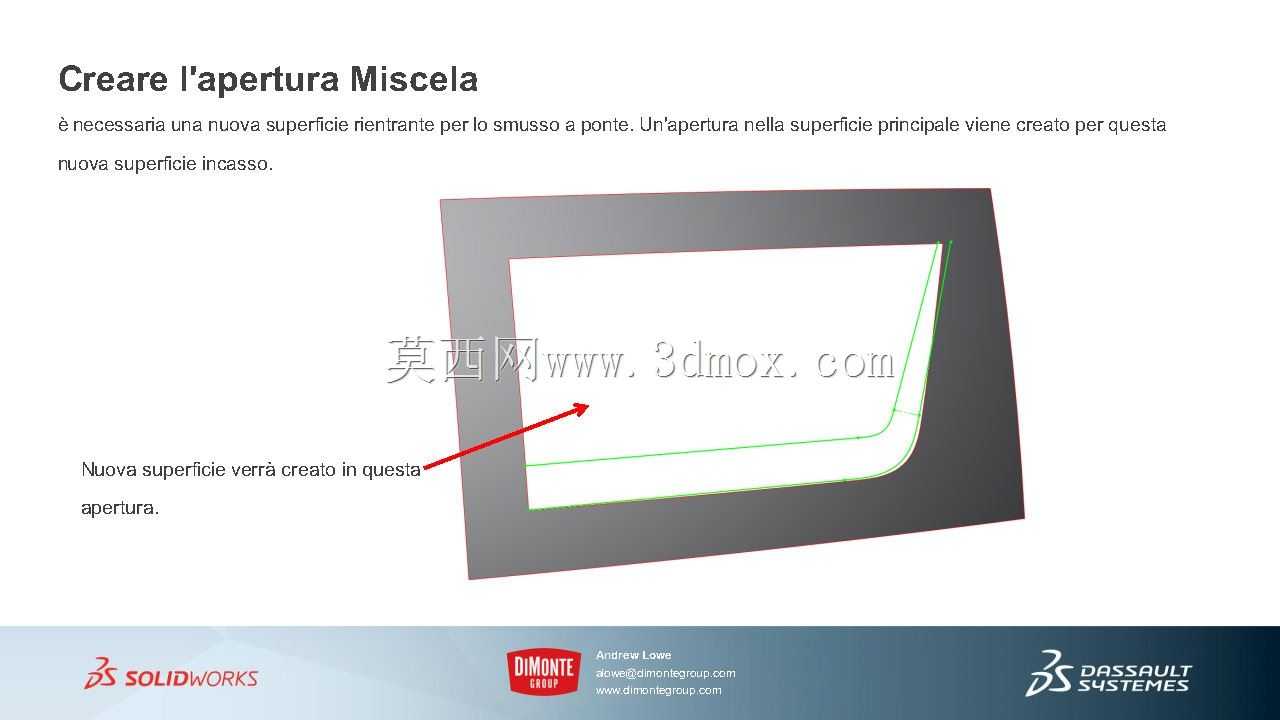

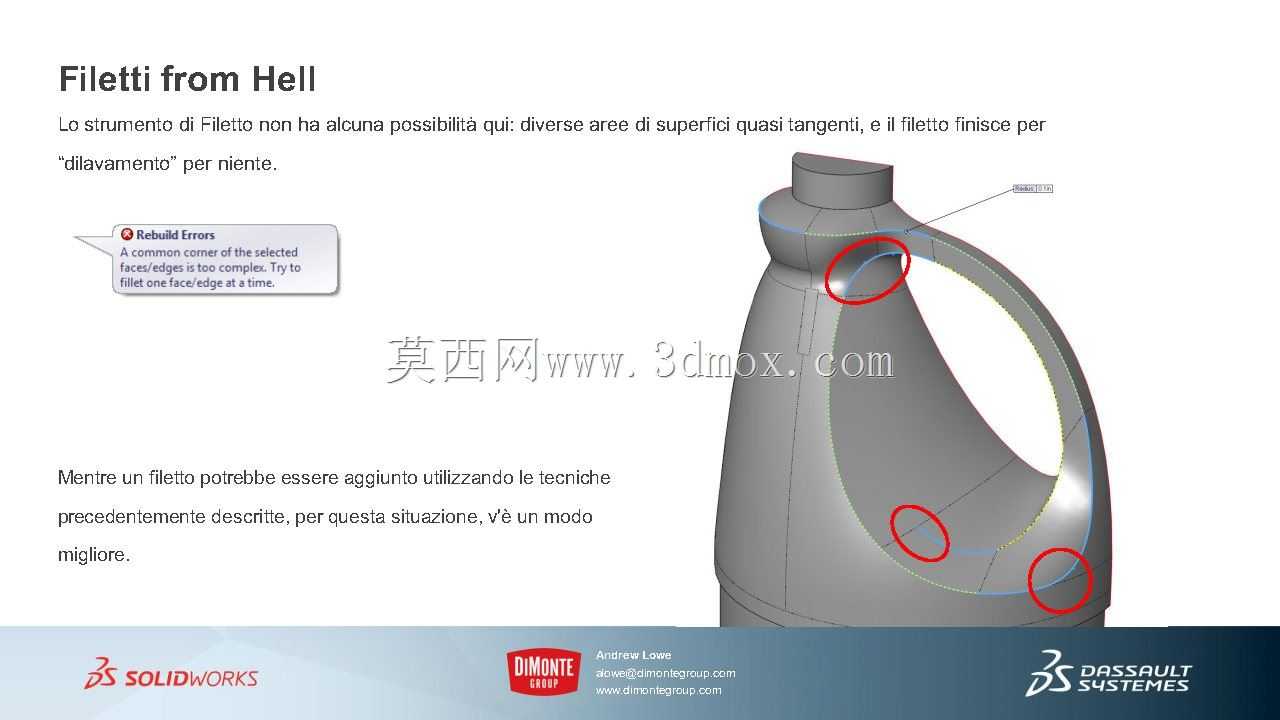

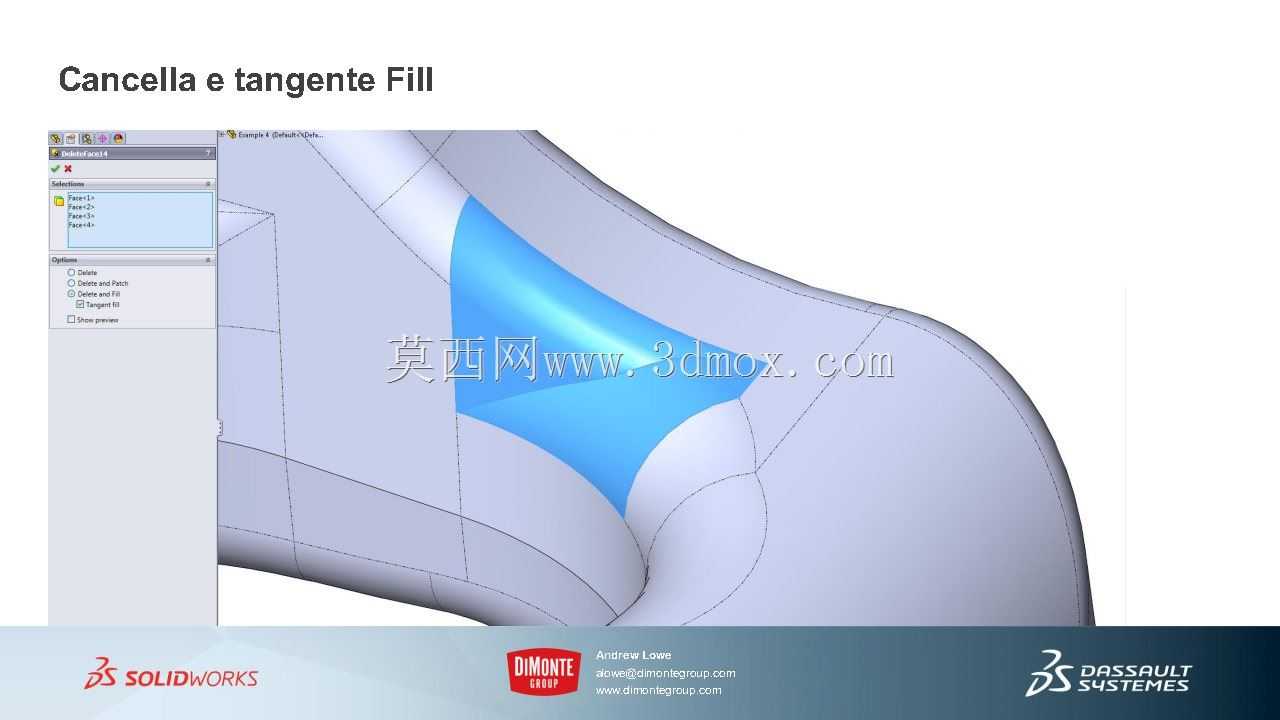

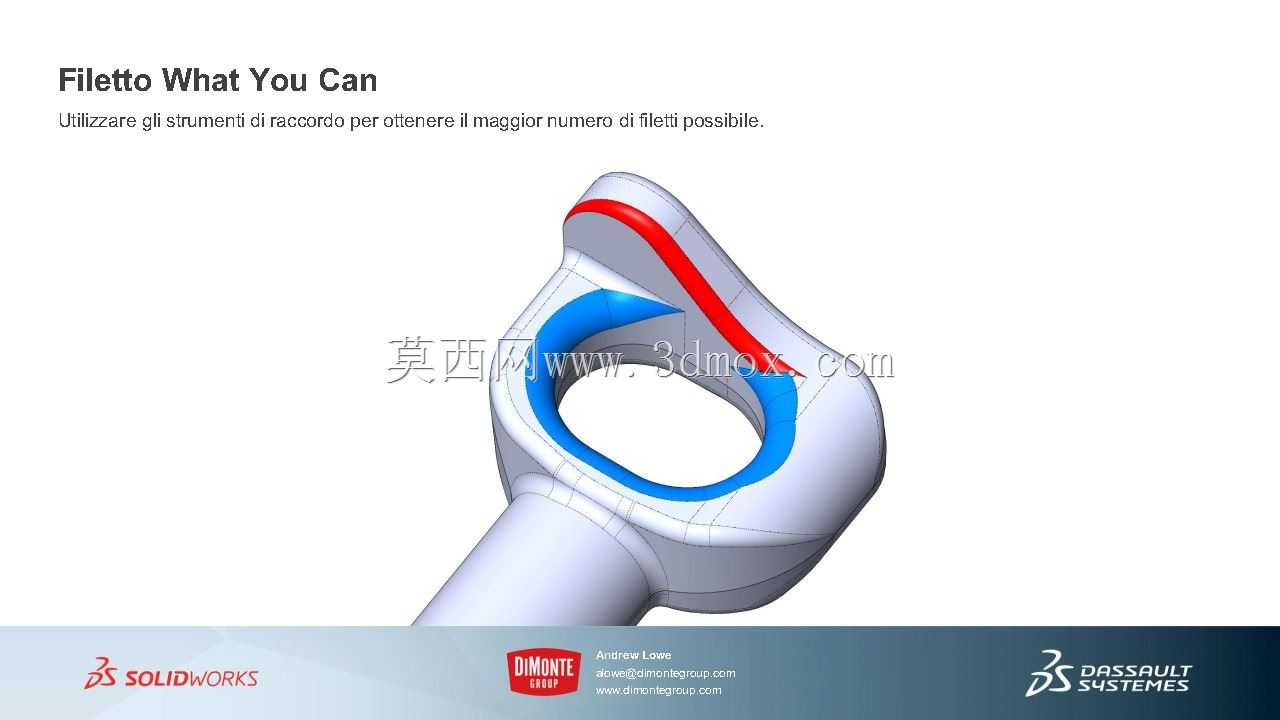

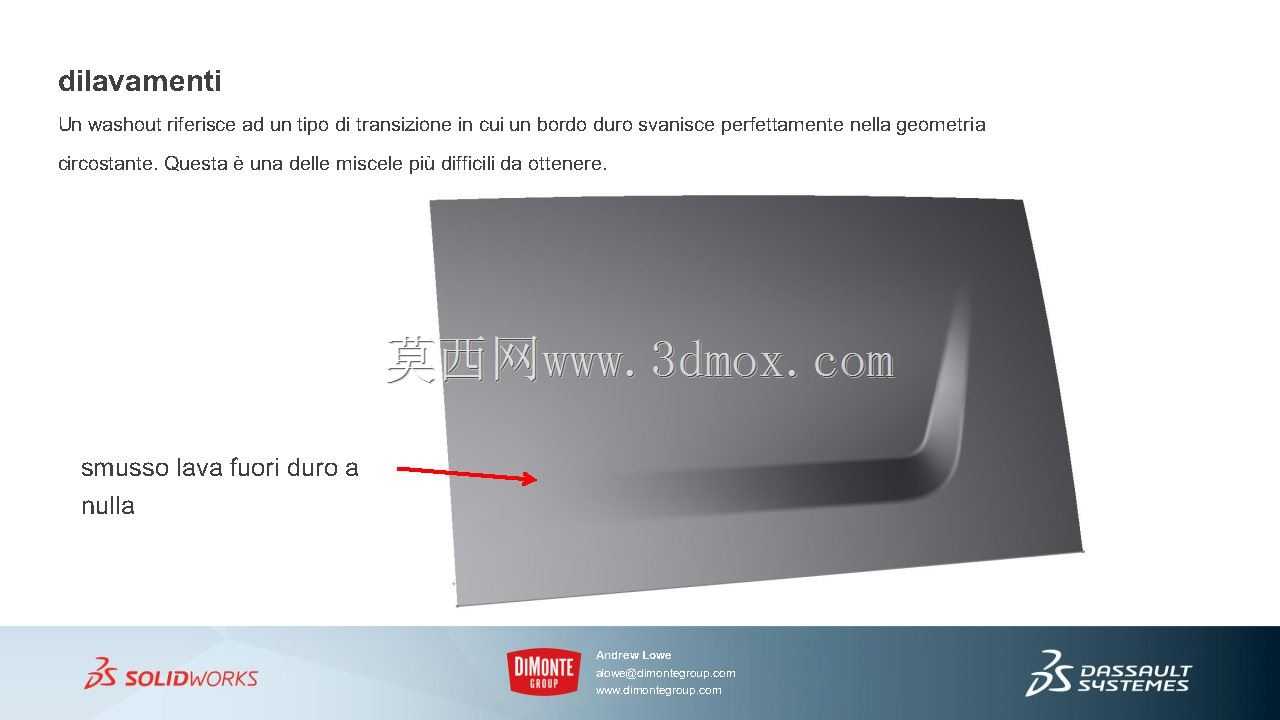

　　建模过程中优先采用实体建模逻辑，先绘制基体的拉伸轮廓，再叠加两个凸台的拉伸特征，最后通过圆角命令完成边角过渡，整个建模过程完全遵循机械加工的工艺顺序，特征树逻辑清晰，后续如果需要调整中心距、凸台高度或者圆角半径，只需要修改对应特征的参数即可快速完成迭代，不需要重新绘制整体轮廓。在实际装配场景中，该零件的底面为完整的平面，可直接通过螺栓或者焊接的方式固定在设备机架上，凸台顶面预留的安装孔位可根据配套元件的规格灵活调整，整个结构没有复杂的曲面特征，加工难度低，无论是采用机加工、注塑还是铸造成型工艺都能快速实现量产，零件的边角除了关键的应力圆角外，其余非配合边角都做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，

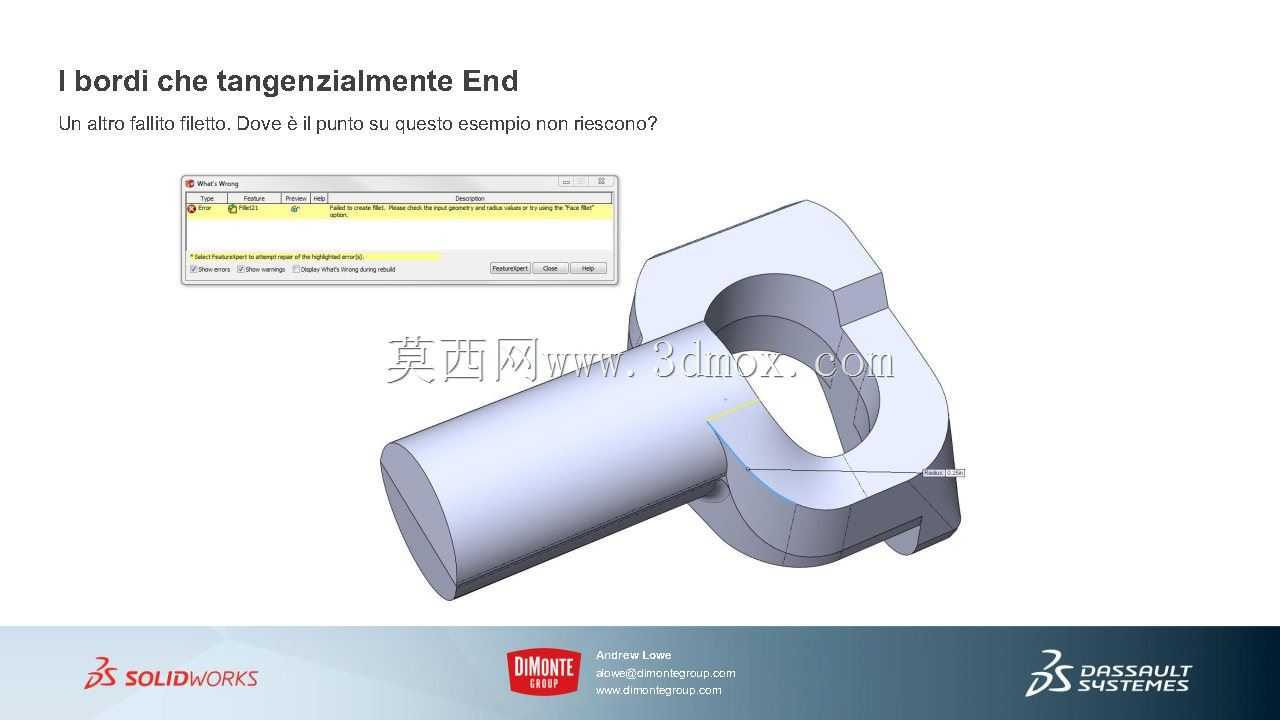

　　也能去除加工过程中产生的毛刺。从载荷传递路径来看，凸台承接的外部载荷会顺着凸台与基体的衔接圆角均匀扩散到整个基体截面，再通过底面传递到下方的支撑结构上，整个传力路径连续顺畅，没有出现载荷突变的截面，能保证长期使用下的结构稳定性，不会因为局部应力过大出现塑性变形或者断裂问题。这类结构虽然外形简单，但在小型自动化设备、工装夹具、检测治具中应用频次极高，很多设计人员容易忽略衔接圆角的重要性，直接采用直角衔接，在长期承受载荷的情况下很容易在直角位置产生疲劳裂纹，最终导致零件失效，该设计中特意强化了圆角过渡的设计，就是为了提升零件的疲劳寿命，降低设备后期的维护更换成本。
