车载式沥青改性喷涂作业设备结构

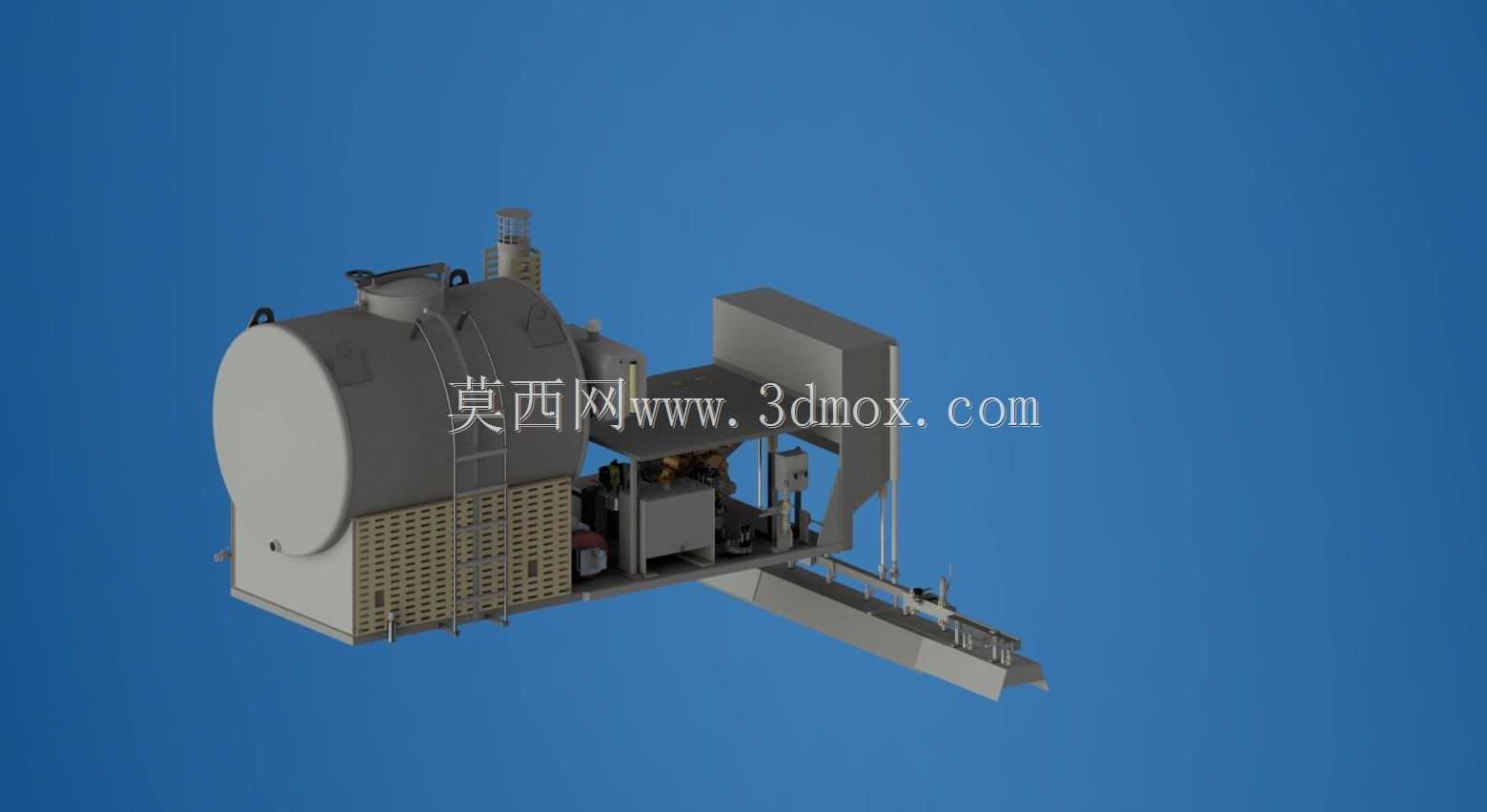

　　在高等级公路新建、旧路改扩建以及市政道路养护作业场景中，沥青改性喷涂设备是完成路面粘结层、防水层施工的核心作业装备，这类设备需要兼顾作业效率、喷涂均匀性与复杂路况的适配能力，车载集成式的设计方案是当前工程现场应用最广泛的构型。这套2000升容量的沥青改性喷涂设备，整体采用车载上装的集成布局，安装边界严格适配2.8m×4.5m的卡车货厢尺寸，所有功能模块在货厢平台上完成模块化排布，不需要对卡车底盘做结构性改装，可快速完成上装固定与管线对接，转场时直接随载货卡车通行，符合道路施工设备频繁转场的作业需求。

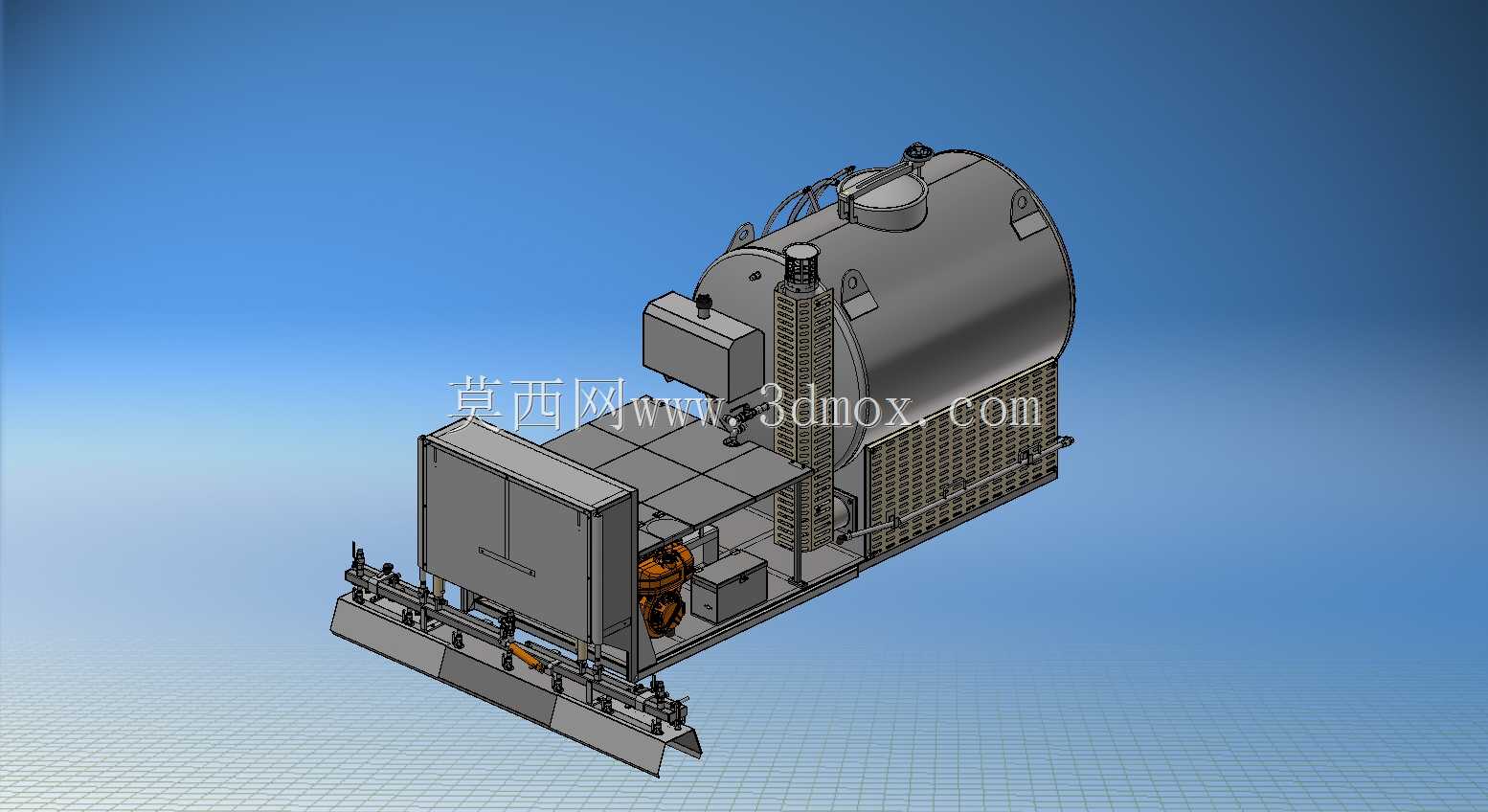

　　设备的核心作业执行端采用全液压驱动的喷管结构，设计时特意优化了喷管的低位布置与横向开度调节能力，作业过程中喷管可根据路面宽度、施工工艺要求调整横向展开幅度，配合11个等距排布的专用喷嘴，单趟作业的有效覆盖宽度可达4.5米，能够覆盖单条标准车道的整幅宽度，减少来回往复喷涂的搭接痕迹，避免局部沥青喷涂过厚或漏喷的质量问题。液压驱动的喷管还具备升降调节功能，可根据不同施工工况调整喷嘴距离路面的高度，匹配不同粘度改性沥青的喷涂雾化要求，作业行进速度稳定在每小时15公里时，仍能保证沥青膜厚的均匀性，满足高等级公路粘结层施工的技术指标要求。

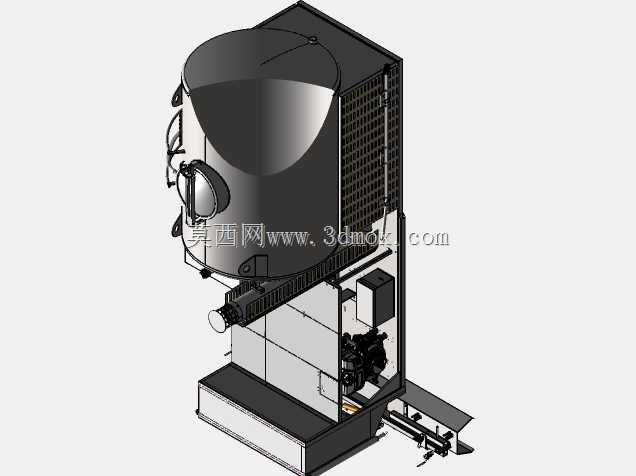

　　整套设备的动力与温控系统采用一体化集成设计，搭载1800cc排量的柴油动力单元，为液压系统、沥青输送泵、燃烧器提供稳定的动力输出，不需要额外外接电源，适合无供电配套的野外道路施工场景。配套的250度级燃烧器直接集成在沥青罐体的加热腔中，可对罐内存储的改性沥青进行持续恒温加热，保证沥青始终保持适宜泵送与雾化的工作温度，避免长距离转场或待机过程中沥青温降粘度过高导致的管路堵塞、雾化不良问题。罐体顶部设置有检修人孔与爬梯结构，侧面布置格栅式防护走台，方便日常运维时对罐体顶部阀门、液位检测部件进行检查维护，罐体周边设置有安全防护栏，避免作业人员在设备上操作时发生坠落风险。

　　整套设备的结构拆分细化为38个总分装模块、合计1800余个独立零件，建模过程中严格按照实际装配关系完成层级划分，每个分装模块都保留了完整的装配约束与配合间隙，比如液压管路的走线固定、燃烧器与罐体的隔热连接结构、喷管横向移动的导轨限位结构都做了1:1的还原。从结构设计的角度看，这套设备的布局充分考虑了车载上装的载荷分配，重量较大的沥青罐体布置在货厢中部靠近卡车底盘重心的位置，动力单元与燃烧器模块布置在罐体侧方，平衡左右侧的载荷分布，避免上装重心偏移导致的行驶稳定性问题；喷管的收放机构布置在设备尾部，作业时可向后下方展开，行驶状态下可收回固定在设备尾部，不超出卡车的外廓尺寸界限，满足道路通行的尺寸要求。

　　在实际作业过程中，这套设备可独立完成改性沥青的存储、加热、泵送、喷涂全流程作业，不需要配套其他辅助加热设备，罐内2000升的沥青储量可支持连续较长距离的喷涂作业，减少中途补料的停机等待时间。喷嘴采用防堵塞的大通道结构设计，可适配橡胶改性沥青、乳化改性沥青等多种不同类型的喷涂材料，喷管的横向调节机构带有锁止定位结构，作业过程中不会因为路面颠簸出现喷管移位，保证喷涂幅宽的稳定性。设备尾部的喷管区域还设置有安全防护挡板，避免喷涂过程中沥青飞溅到非作业区域，减少施工过程中的材料浪费与周边环境污染。
