容积1000升拖挂式运水储水罐车结构设计

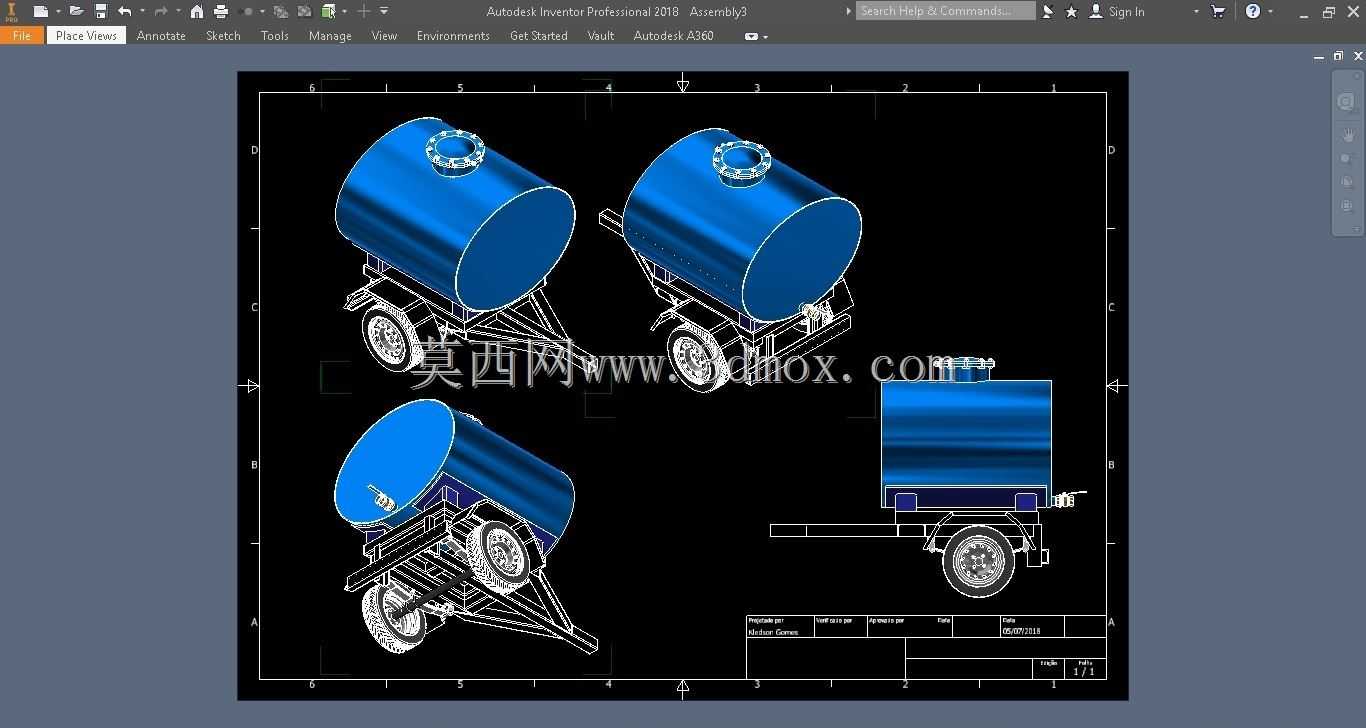

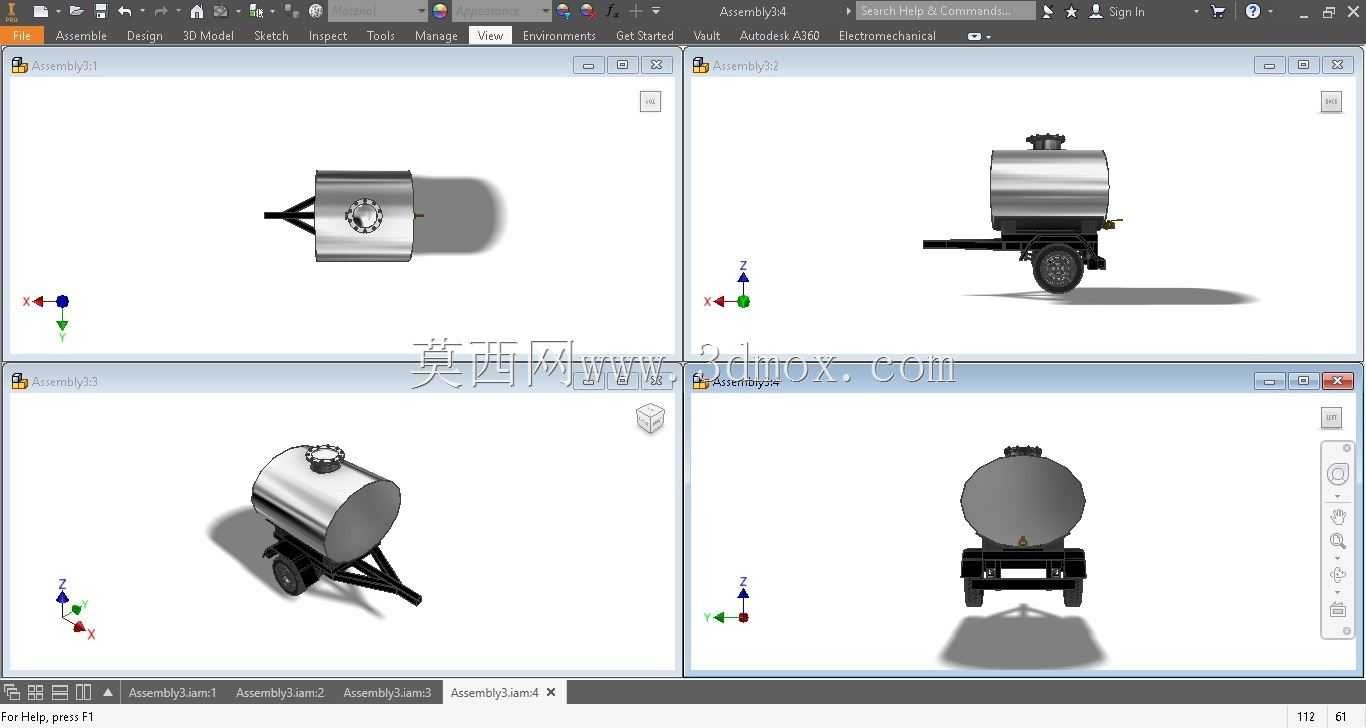

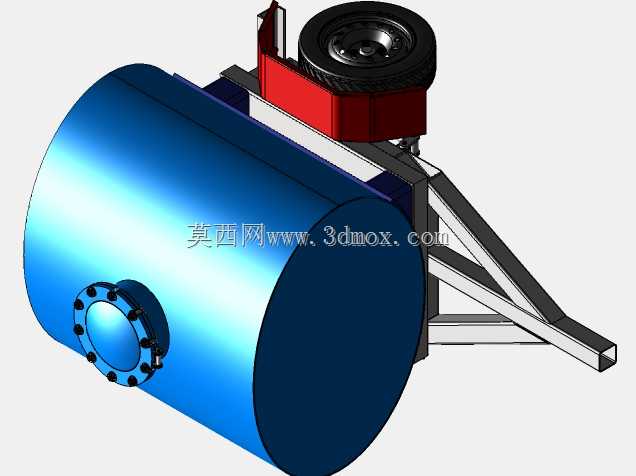

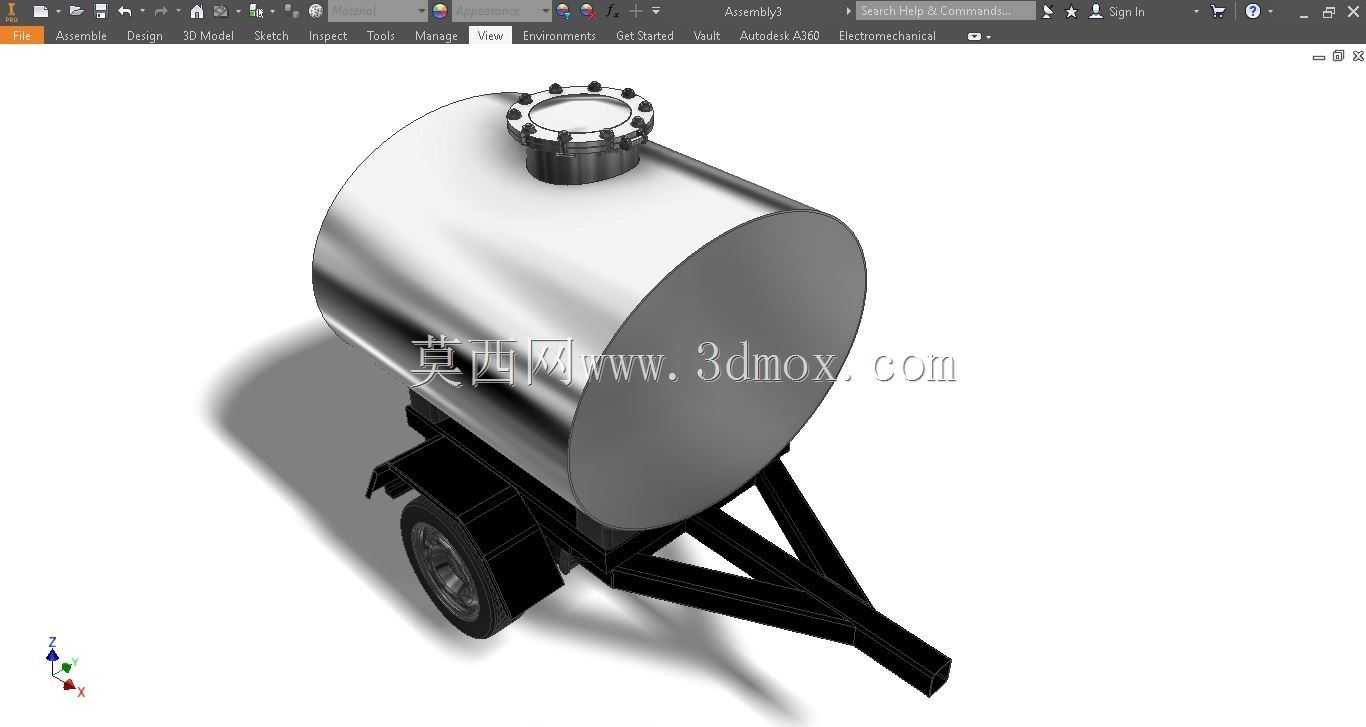

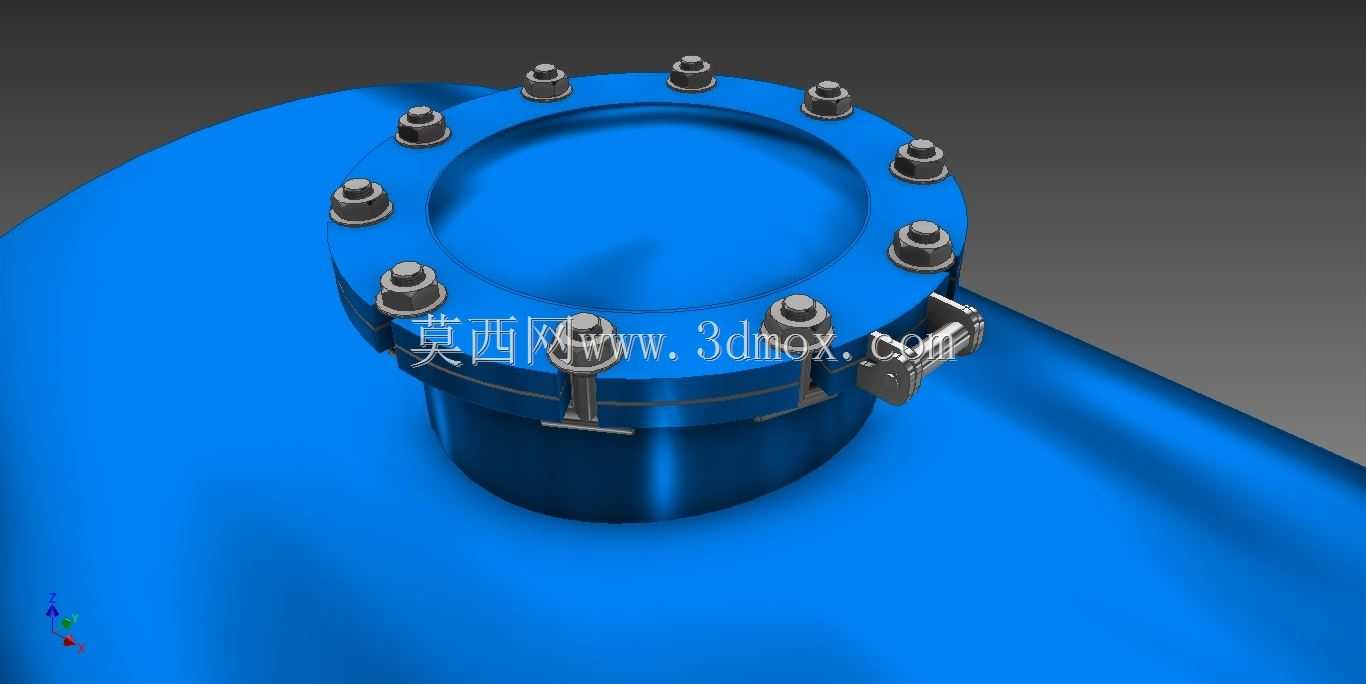

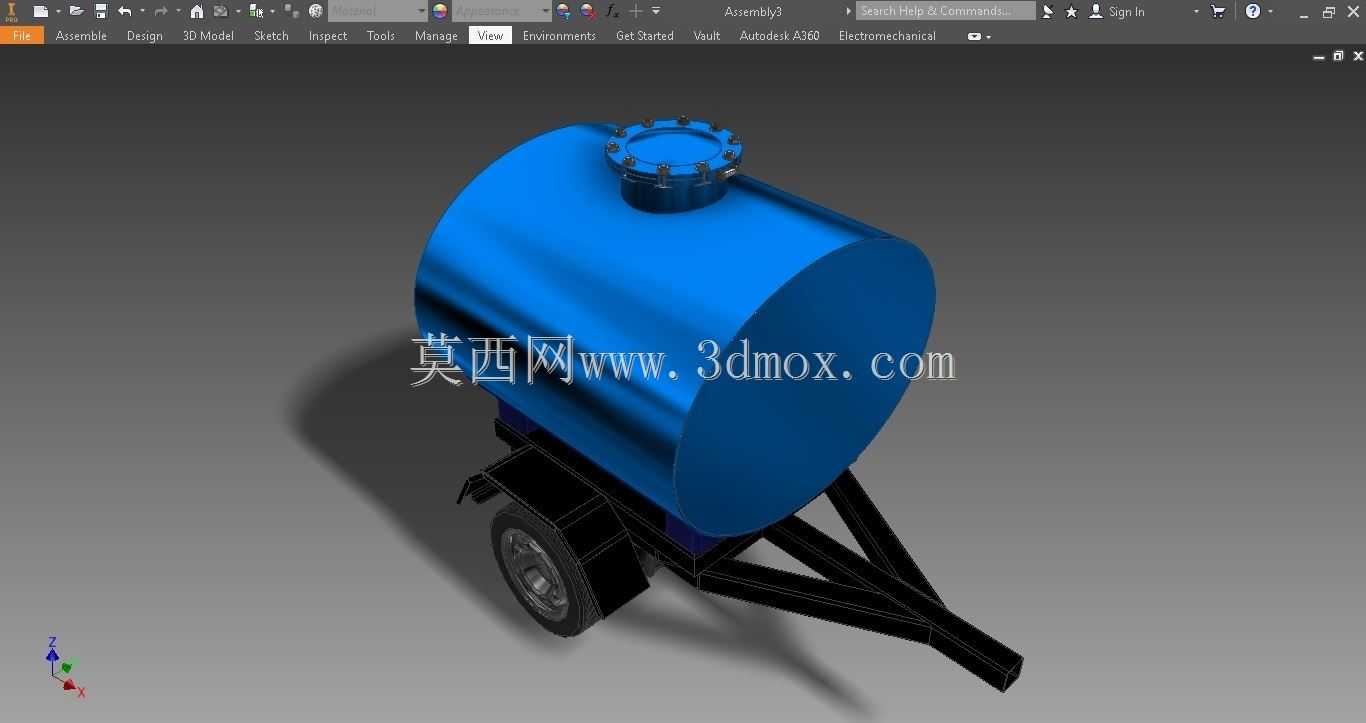

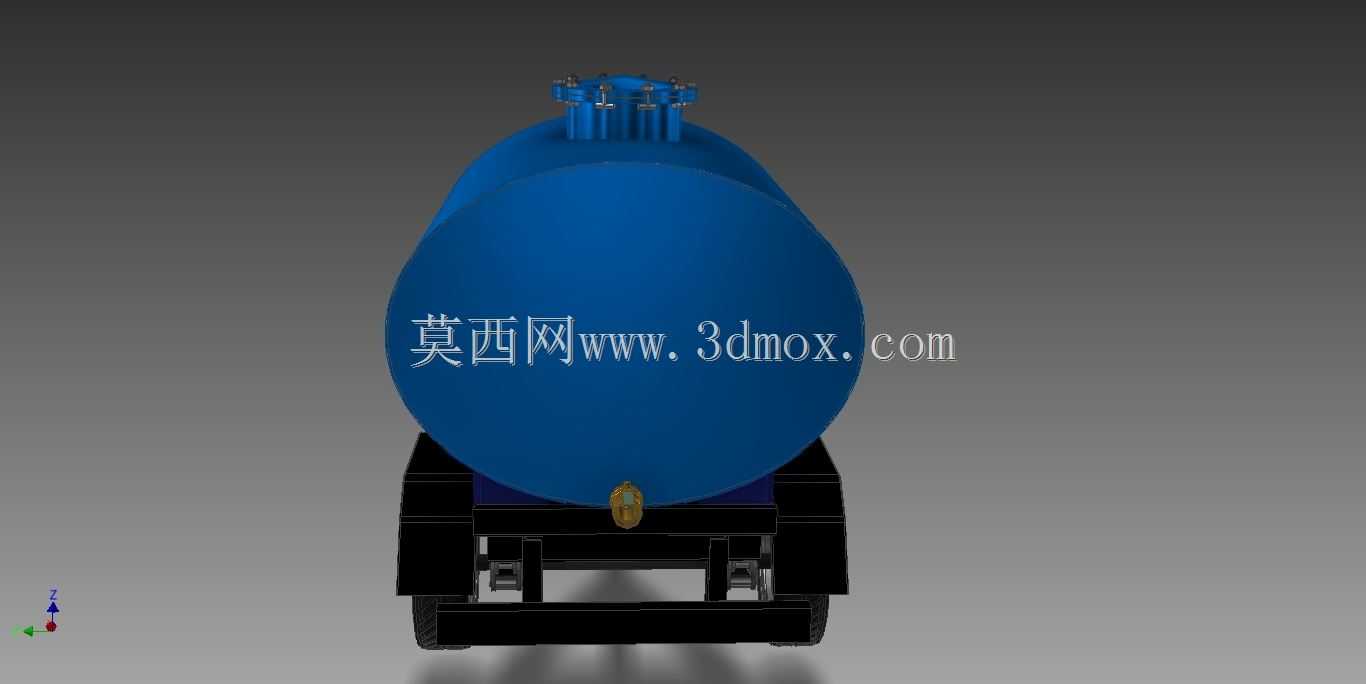

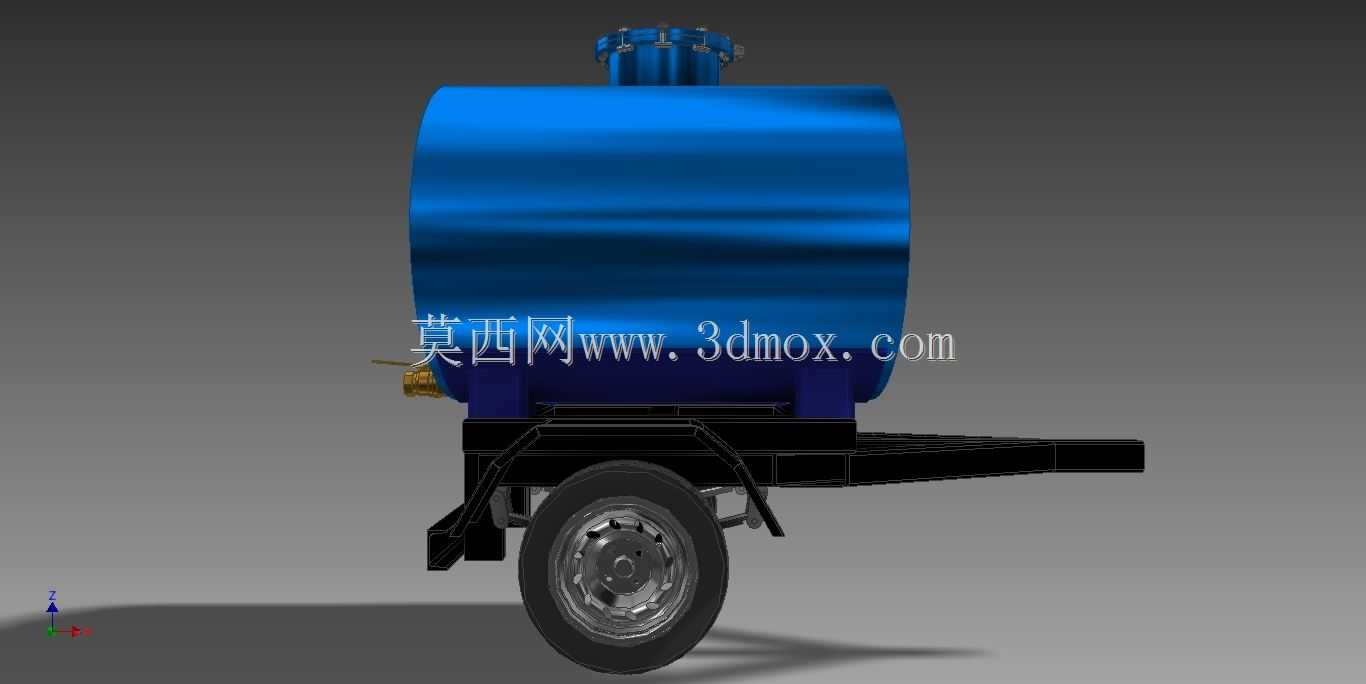

　　罐体底部通过鞍式支座与拖挂车架连接，支座与罐体接触面做贴合弧度处理，焊接位置预留足够的焊脚高度，保证满载状态下罐体与车架的连接强度，避免长期颠簸出现焊缝开裂的问题。车架部分采用矩形钢管焊接成型，牵引架为三角形桁架结构，从车架前端向牵引点收拢，这种结构可以将牵引过程中的拉应力、制动过程中的压应力均匀分散到车架整体，不会出现应力集中在牵引连接点的问题，牵引端的连接结构适配通用的拖挂牵引销，可快速与不同动力车辆的拖挂接口匹配。行走机构采用单轴双轮布局，轮距设定匹配常规农用道路的通行宽度，轮胎选用载重层级适配满载1000升水体加罐体自重的载荷要求，轮组与车架之间通过板簧连接，可缓冲非铺装路面的颠簸冲击，减少罐体受到的振动载荷，这款拖挂式储水设备主要面向小型场地供水、零散区域浇灌、应急临时输水等场景使用，区别于大型市政洒水车辆，整体结构紧凑，可适配小型拖拉机、农用四轮车甚至轻型乘用车牵引，能进入大型车辆无法通达的狭窄村道、果园步道、施工临时便道完成输水作业。罐体采用卧式圆柱结构设计，这种构型相比立式储水罐，在拖挂行进过程中重心更低，横向稳定性更好，遇到路面起伏、小角度转向时不会因为水体晃动产生过大的侧倾力，有效降低拖挂行驶的侧翻风险。罐体顶部设置带锁紧结构的人孔盖，周边均布的锁紧卡扣可保证罐内带轻微水压时的密封性能，人孔口径满足日常检修、清理罐体内壁的操作空间需求，日常加注作业也可通过该人孔完成，适配无压力注水的作业场景。

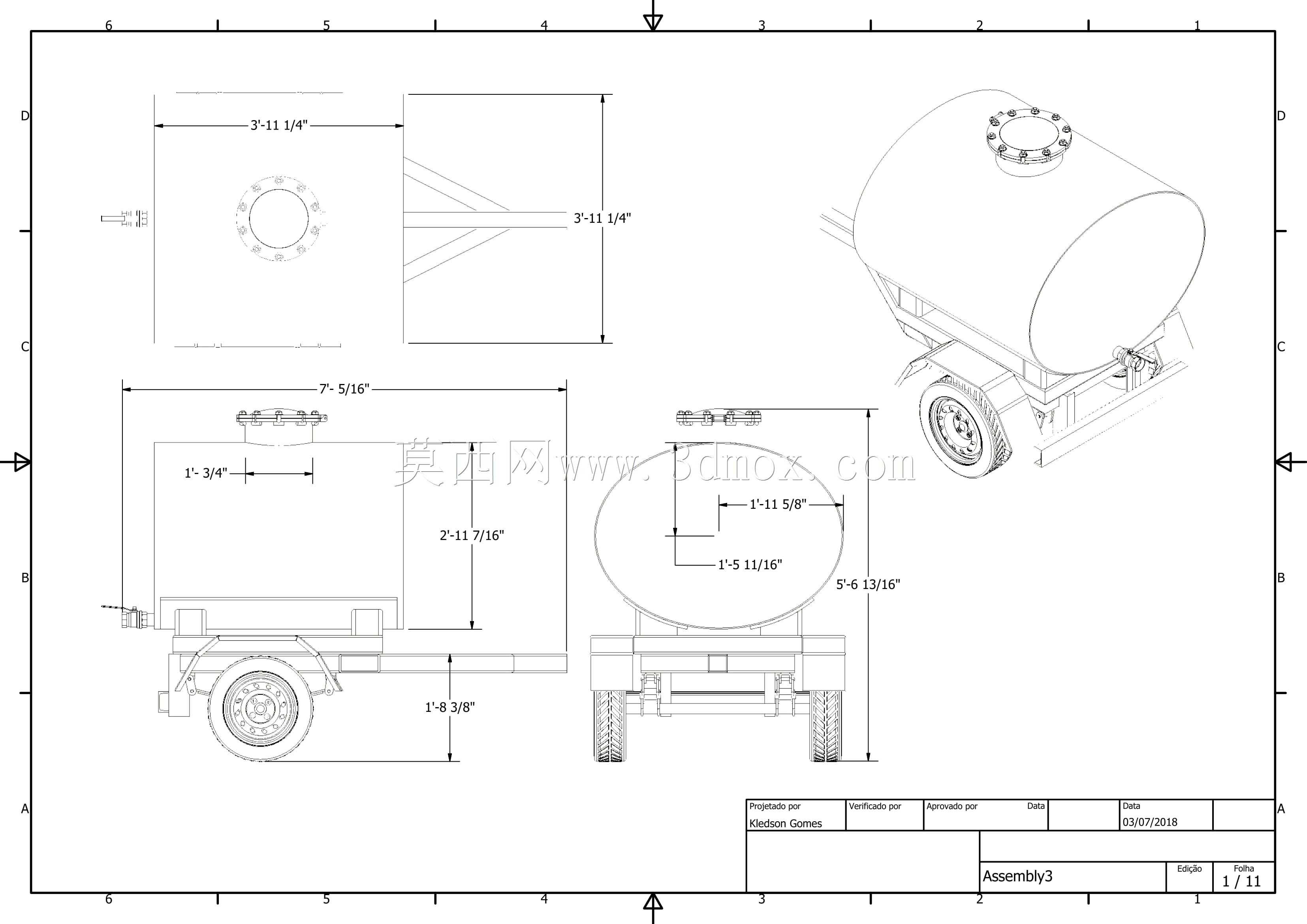

　　避免焊缝长期受交变载荷出现疲劳损坏。设计过程中首先确定1000升的额定储水容积，反推圆柱罐体的直径与长度参数，保证罐体整体长度不超出小型拖挂设备的通行长度限制，直径设定兼顾重心高度与通过性，避免罐体底部离地间隙过小在起伏路面托底。安装边界方面，牵引架离地高度适配多数轻型牵引车辆的后拖钩高度，保证拖挂状态下车架保持水平，不会出现罐体前低后高或者前高后低的情况，避免罐内水体长期偏向一端造成轮组载荷不均。罐体顶部的人孔盖突出罐体顶部的高度做了限制，避免在有高度限制的棚架、果树下通行时出现刮碰。车架尾部预留了可选装出水接口的安装位，可根据使用需求加装自流阀门或者小型增压水泵，满足重力出水或者压力输水的不同需求，

　　不需要额外对车架结构进行打孔焊接改造。罐体两端采用标准椭圆封头结构，相比平盖封头，椭圆封头的受力性能更优，在水体波动产生冲击压力时可以更好分散应力，不需要额外在封头位置加装加强筋，同时椭圆封头的导流性更好，罐内水体残留量更低，清理排污时更容易将罐内余水排净。整体结构没有冗余的装饰部件，所有构件均服务于储水、拖行的核心功能，焊接位置均做了应力释放处理，避免焊接变形导致罐体安装位偏移、轮组定位偏差造成的行驶偏磨问题。在日常使用场景中，这类小型拖挂水车可承担果园干旱期的浇灌输水、乡村小规模临时消防储水输水、建筑工地小型作业面的施工供水、乡村集会等临时活动的生活供水输送等任务，相比固定式储水设施，它的机动性更强，不需要配套专用的动力底盘，

　　可与现有具备牵引能力的车辆配合使用，设备投入成本更低，维护难度小，日常仅需要检查轮胎气压、牵引连接结构的磨损情况、罐体焊缝的锈蚀情况即可，不需要复杂的保养流程。设计时还考虑了不同使用场景的适配性，罐体表面预留了安装水位观察管的接口位置，用户可根据需求加装透明液位管，直观观察罐内剩余水量，不需要开盖查看；车架两侧可根据需求加装小型工具箱，放置输水软管、接头等配套作业工具，不需要额外占用牵引车辆的储物空间。轮组的轴承选用密封型滚子轴承，可适应多尘、泥泞的作业环境，减少日常注油保养的频次，适合非专业运维人员使用。牵引架与车架的连接位置做了局部加强，加焊了三角形加强筋，因为拖挂过程中起步、制动的冲击力全部由该位置承担，加强后可应对复杂路面频繁启停的载荷冲击，避免牵引架断裂的风险。
