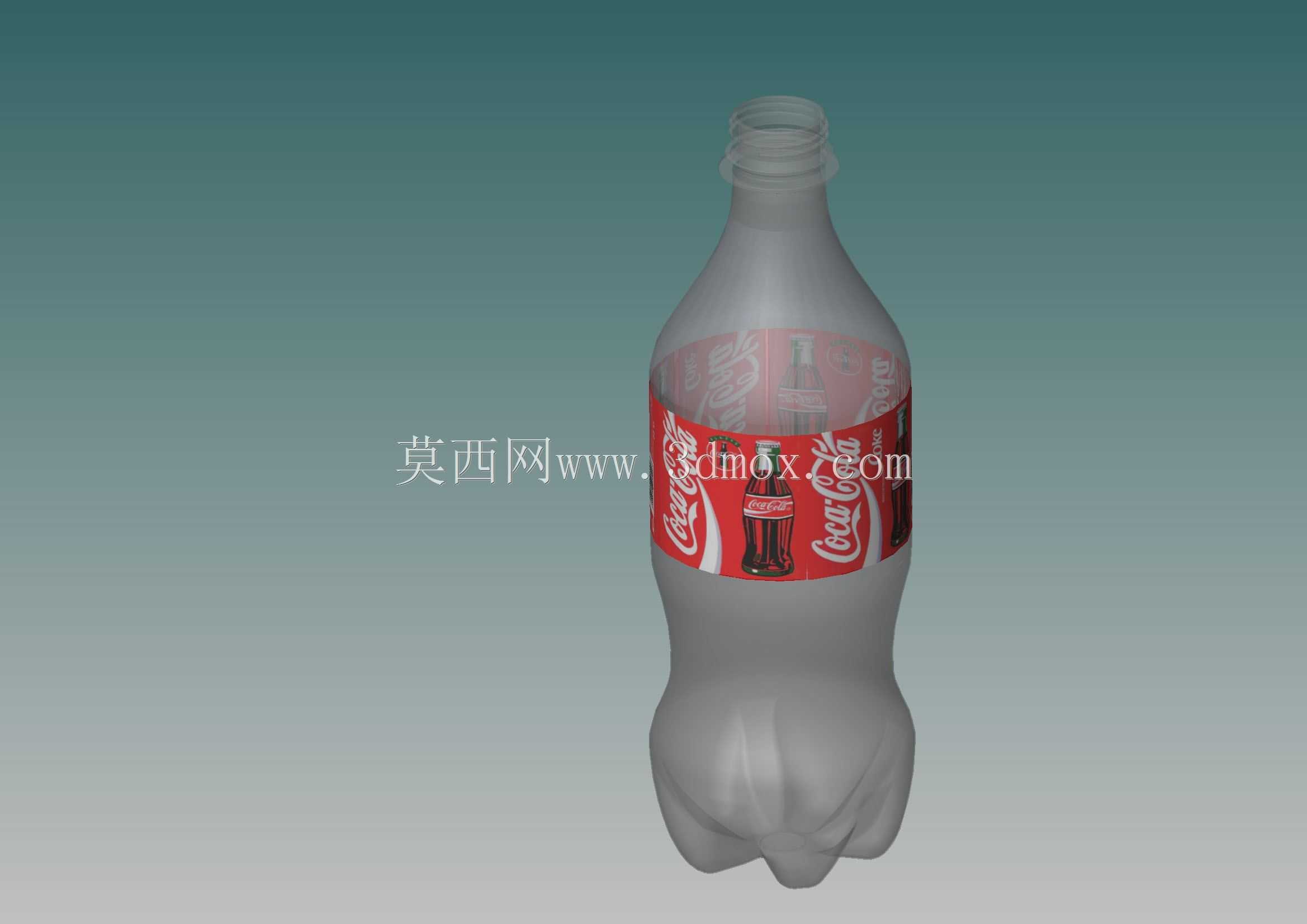

带标签的透明PET碳酸饮料瓶结构设计

　　日常快消品的包装结构设计中，碳酸饮料瓶的三维结构还原是包装结构验证、灌装生产线适配、标签贴合工艺调试的核心参考依据，这类瓶体的结构设计需要兼顾灌装环节的承压需求、运输堆叠的载荷要求、消费者握持的人机体验，以及标签贴附的平整度要求，每一处曲面弧度、壁厚分布、加强筋结构都直接影响实际生产与使用的可靠性。

　　从实际应用场景来看，这类PET碳酸饮料瓶的三维模型可用于多个工程环节：在灌装生产线的设备调试阶段，可通过模型匹配星轮、导板、夹瓶机构的轮廓尺寸，避免生产过程中出现卡瓶、倒瓶、瓶身刮花的问题；在标签贴附工艺验证中，可通过模型的曲面数据计算标签的收缩率、贴合张力，确保套标或贴标后标签无褶皱、无偏移、无翘边；在瓶体吹塑模具开发阶段，可通过三维模型拆分模腔、型芯的加工轮廓，验证吹塑过程中的料流分布，避免出现局部壁厚过薄导致的承压不足问题；在运输包装设计环节，可通过瓶体的外形尺寸匹配周转箱、纸箱的内部格档尺寸，计算堆叠时的载荷分布，优化堆码层数与缓冲结构。

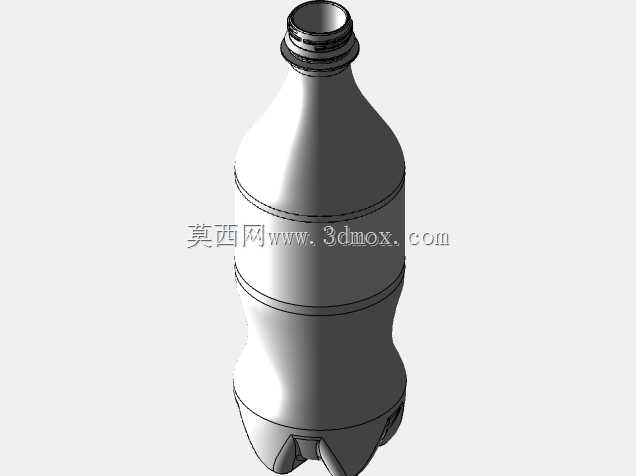

　　该瓶体的功能特性设计完全围绕碳酸饮料的特殊需求展开：碳酸饮料内部充有二氧化碳气体，常温下内部存在稳定正压，因此瓶体底部采用了经典的五瓣式花瓣底结构，这种多曲面内凹的底部结构可以将内部压力均匀分散到各个支撑瓣上，避免平底结构在正压作用下出现鼓底、放置不稳的问题，同时花瓣状的凸起结构也能在吹塑过程中提升底部的材料拉伸比，保证底部壁厚均匀，提升抗跌落性能。瓶身中段的标签区域设计为光滑的圆柱曲面，没有多余的加强筋凸起，为标签提供完整的贴合基准面，标签区域上下两端设置了极细微的限位凸棱，既可以在套标过程中为标签提供轴向定位，也能避免标签在运输过程中出现轴向滑移。瓶身上部靠近瓶口的位置设计了多圈环形加强筋，这些加强筋一方面可以提升瓶身上段的径向刚度，避免灌装拧盖时瓶身出现变形导致的密封不良，另一方面也能在消费者握持时提供防滑的触感，同时环形结构可以在瓶身受到轴向挤压时提供一定的形变缓冲，吸收跌落或堆叠时的冲击能量。瓶口采用标准的碳酸饮料螺纹瓶口，螺纹的导程、牙型高度都匹配通用的拧盖头尺寸，瓶口的密封面平整度有严格的曲面公差要求，确保与瓶盖内垫的密封可靠性，避免二氧化碳泄漏导致的饮料口感下降。

　　从设计思路来看，这类瓶体的曲面建模全程围绕壁厚均匀性展开，PET吹塑工艺的特性决定了瓶体各部位的拉伸比需要控制在合理区间，拉伸比过大的位置会出现壁厚过薄、承压不足易破裂的问题，拉伸比过小的位置会出现材料堆积、透明度下降、成本升高的问题。建模过程中需要先确定瓶体的容量边界，标注出公称容量对应的液位线位置，再从瓶口的标准接口开始，逐段构建瓶肩、瓶身、瓶底的曲面，每一段曲面的曲率变化都需要平滑过渡，避免出现曲率突变导致的吹塑应力集中。瓶身的握持区域没有设计明显的内凹握槽，而是通过曲面的细微弧度变化适配人手的握持曲线，这种设计既可以降低吹塑模具的加工难度，也能让瓶体适配不同手型的消费者，同时光滑的曲面也更利于印刷或贴附标签。瓶底的五个花瓣支撑脚的高度、弧度都经过反复验证，既要保证放置时的稳定性，让瓶体在水平面上无晃动，也要避免支撑脚之间的凹槽过深导致的清洗困难、残留积液的问题。

　　从外形尺寸与安装边界来看，该瓶体的整体高度适配常规自动售货机的货道尺寸，瓶身最大直径匹配常规灌装线的夹瓶机构开合范围，瓶口的外径尺寸适配行业通用的瓶盖、拧盖头、洗瓶夹等标准配件，不需要额外定制专用工装。瓶体的重心位置设计在瓶身总高度的三分之一偏下位置，满瓶状态下重心稳定，放置时不易倾倒，空瓶状态下也能保证堆叠时的稳定性。瓶身标签区域的轴向长度、周长都匹配常规的标签膜尺寸，不需要单独定制标签材料，降低供应链的采购成本。在生产线适配时，需要注意瓶身最大直径处与导板之间的单边间隙控制在3-5mm，间隙过小会导致瓶身输送过程中被刮擦，间隙过大会导致瓶身在输送过程中倾斜歪倒；夹瓶机构的夹持位置需要避开瓶肩的斜面区域和瓶底的花瓣区域，选择瓶身中部的光滑圆柱面作为夹持面，夹持力需要控制在合理范围，既要保证夹持时瓶体不打滑，也要避免夹持力过大导致瓶身变形、内部二氧化碳溢出。
