手持检测设备枪式塑料外壳结构设计

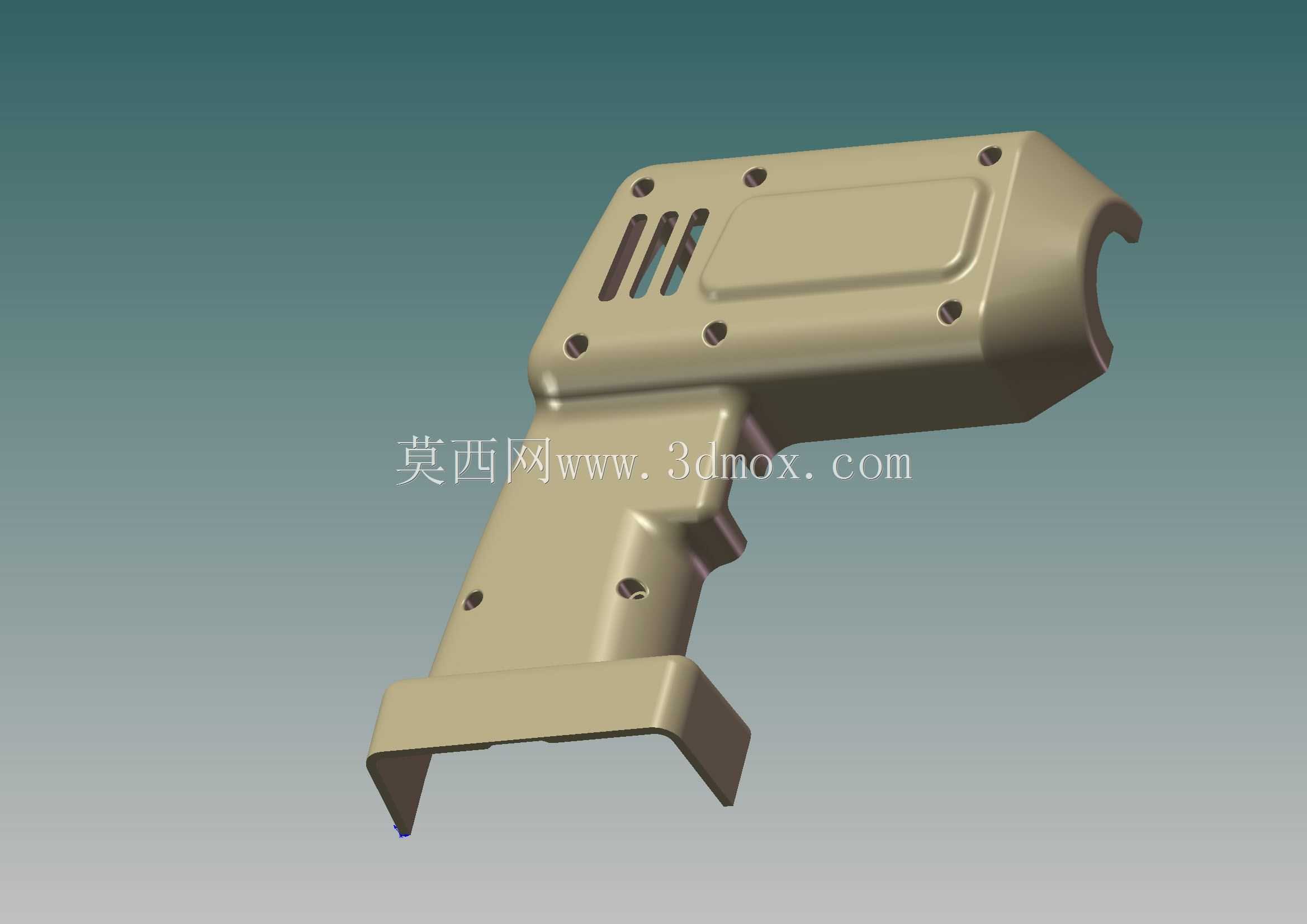

　　这款枪式手持壳体的设计，最初是面向工业现场便携检测类设备的装机需求做的结构方案，日常在设备巡检、现场无损检测、便携数据采集这类需要长时间单手握持作业的场景里，这类壳体的人机适配性直接影响一线操作人员的使用疲劳度。从实际使用场景出发，设计时首先考虑的是单手握持的受力分布，握把区域做了贴合手掌自然弯曲的内收弧度，虎口位置的过渡圆角做了加大处理，避免长时间握持时硌手，握把下方的两个延伸卡扣结构，是为了适配腕带的安装固定，防止作业过程中设备从手中滑脱，尤其在高空巡检、登高作业的场景下，腕带固定结构是必不可少的安全设计细节。

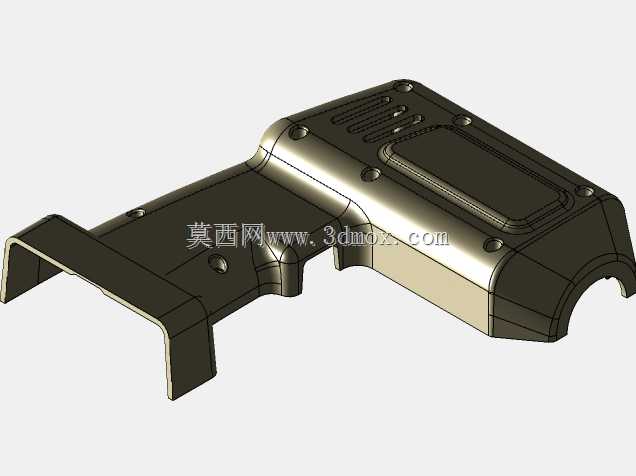

　　壳体上半部分的腔体是核心功能区，用来容纳检测主板、传感模块、供电电池这类核心元器件，腔体内部预设了多个螺丝柱安装位，位置排布避开了元器件的常规布局区域，螺丝柱的高度统一做了限位设计，装配时不需要额外测量柱高，直接打螺丝就能保证上下壳的合缝间隙均匀，不会出现局部翘边的问题。上壳表面的三条长条形开槽是散热通风结构，对应内部主板的发热芯片位置，在连续长时间开机检测的工况下，能通过自然对流带走腔体内部的积热，避免内部元器件因为过热出现检测数据漂移、设备宕机的问题，开槽的宽度做了严格控制，既保证通风量，又能防止现场的金属碎屑、灰尘大量进入腔体内部，适配工业车间多粉尘的使用环境。

　　壳体前端的开口结构是为检测探头的伸出预留的安装位，开口边缘做了加厚的止口设计，探头装配后可以和壳体端面齐平，既避免探头突出容易磕碰损坏，也能防止外部杂物从探头和壳体的缝隙进入内部。上下壳的合缝位置采用了止口搭接结构，相比普通的平面对接结构，止口结构不仅能提升装配时的定位精度，还能提升壳体的整体抗扭强度，即便设备不慎从1米左右的工作高度掉落到水泥地面，也不容易出现合缝开裂、壳体变形的问题。

　　从安装边界来看，这款壳体的整体轮廓尺寸控制在单手握持的舒适区间，握把的周长适配绝大多数成年男性的手掌尺寸，握把壁厚做了均匀的2mm设计，既保证壳体的结构强度，又不会因为壁厚过大增加整体重量，长时间握持不会给手腕带来额外负担。壳体表面的所有外露螺丝都做了沉孔设计，装配后螺丝头不会突出壳体表面，避免勾挂作业服、工具带，同时沉孔位置可以后续加装硅胶堵头，进一步提升壳体的防尘防水能力，适配户外雨天作业、潮湿工况下的使用需求。

　　在结构细节处理上，握把位置的两个侧孔是为功能按键预留的安装位，位置刚好对应握持时食指和中指的自然放置位置，操作人员不需要调整手的握持姿势，直接用手指就能触发按键操作，适合需要单手完成检测、按键操作的连续作业场景。壳体背部的平整矩形区域是为标签、产品铭牌预留的粘贴位，表面做了微磨砂的平面处理，保证铭牌粘贴后不会因为长期摩擦出现起翘脱落的问题。整个壳体的分模线设计在侧面的居中位置，注塑生产时不容易出现飞边、毛刺，后续的表面处理工序也能减少打磨工作量，提升批量生产的良率，对于需要小批量定制外壳的设备厂商来说，这类成熟的枪式壳体结构不需要重新开模，只需要根据自身元器件布局微调内部筋位就能快速装机，大幅缩短产品的开发周期。
