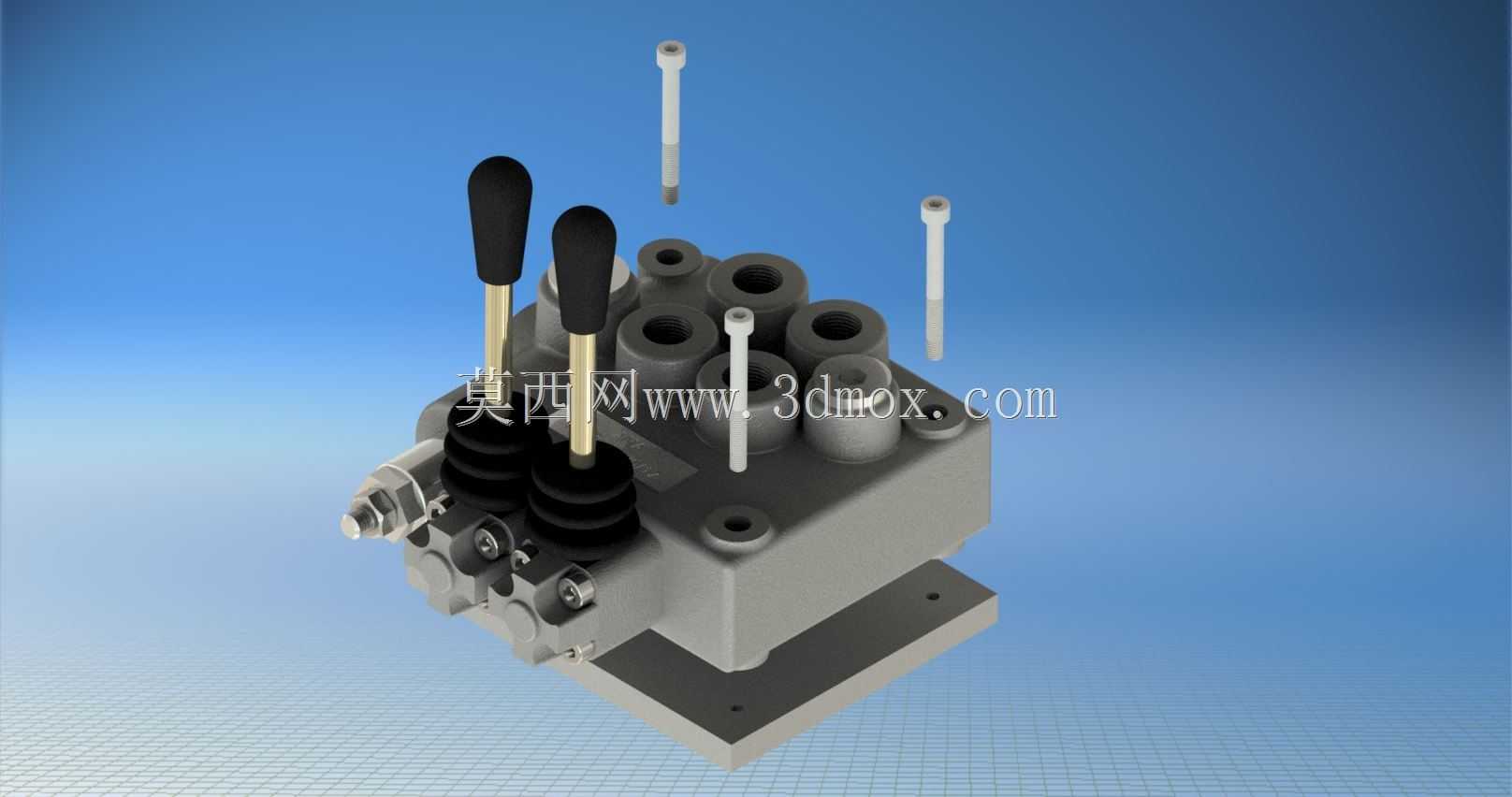

这款手动操纵的多路液压阀组,是中小型液压系统里常用的方向控制元件,常见于小型工程机械、仓储搬运设备、农用机具、小型起重装置的液压回路中,用来切换压力油的流向,控制对应执行元件的启停与动作方向。从结构布局来看,阀组采用整体式铸造阀体,底部带一体化安装法兰,安装面上预留四个沉头固定孔,安装时可直接通过螺栓固定在设备的阀组安装座或者液压站的安装面板上,安装孔的位置公差按照液压元件通用安装规范设计,能适配多数同规格多路阀的替换安装需求,不需要额外改制安装基座。阀体上部集成了两路独立的换向阀芯,每路阀芯顶端连接带橡胶防滑握套的操纵杆,操纵杆与阀芯之间通过销轴铰接,扳动操纵杆时会带动阀芯在阀体内腔做轴向滑动,通过阀芯台肩与阀体油槽的对位变化,
切换压力油的通断与流向,每路阀芯可控制一组双作用液压油缸或者液压马达的正反向动作,两路阀芯独立操纵,可同时控制两个执行元件的复合动作,也可单独操作单路动作,适配需要多动作协同的作业场景。阀体顶面加工有多个标准油口,包含进油口、回油口以及两路工作油口,油口采用内螺纹连接形式,可直接对接标准液压油管接头,油口的通径设计匹配中小流量液压系统的通流需求,能有效降低油液流经阀组时的压力损失,减少系统发热。阀组的阀芯与阀体内孔采用高精度间隙配合,配合面经过精磨加工,配合间隙控制在液压元件密封允许的合理范围内,既能保证阀芯滑动顺畅无卡滞,又能减少内泄漏量,避免系统掉压。操纵杆的铰接位置设置了防尘密封结构,可阻挡外界粉尘、水汽进入阀芯配合面,
延长元件的使用寿命,适合在户外、多粉尘的作业环境下使用。在设计这类阀组的三维结构时,首先要确定整体的安装边界尺寸,保证阀组安装后操纵杆的扳动行程范围内无其他部件干涉,操纵杆的最大扳动角度符合手动操作的人机工程要求,扳动行程末端不会与阀体或者周边部件碰撞。其次要合理布置内部油道的走向,在保证阀体铸造工艺性的前提下,尽量缩短油道长度,减少油道的急转弯,降低油液流动阻力,同时要保证各油道之间的壁厚足够,避免油道之间出现窜油的问题。另外,操纵机构的铰接点位置需要反复校核,保证扳动操纵杆时的传动比合理,操作力控制在单人手动操作可承受的范围内,不会出现操作费力的情况,同时要保证阀芯在中位、左位、右位三个位置都能可靠定位,
不会出现工作中阀芯自行移位导致的误动作。阀体的材质选用高强度铸铁,铸造后经过时效处理消除内应力,避免后续加工或者使用过程中出现阀体变形,影响阀芯的配合精度。在实际选型应用中,这类阀组需要匹配系统的额定工作压力、额定流量参数,同时要根据执行元件的数量选择对应联数的阀组,这款两联阀组适合控制两个动作的简易液压系统,如果需要控制更多执行元件,可在基础阀组上扩展联数,但要注意扩展后的阀组整体刚度,以及进油通道的通流能力是否满足多联同时工作时的流量需求。安装时要保证阀组的安装面平面度符合要求,固定螺栓按照对角顺序均匀拧紧,避免阀体受安装应力变形导致阀芯卡滞,油管连接时要注意各油口的标识,避免接错管路导致执行元件动作异常。日常维护中,需要定期检查操纵杆铰接部位的润滑情况,以及密封件的老化情况,及时更换磨损的密封件,避免外泄漏,同时要保证液压油的清洁度,避免杂质进入阀体内孔划伤配合面,导致内泄漏增大或者阀芯卡滞。
