气动夹持式回转执行机构剖面结构

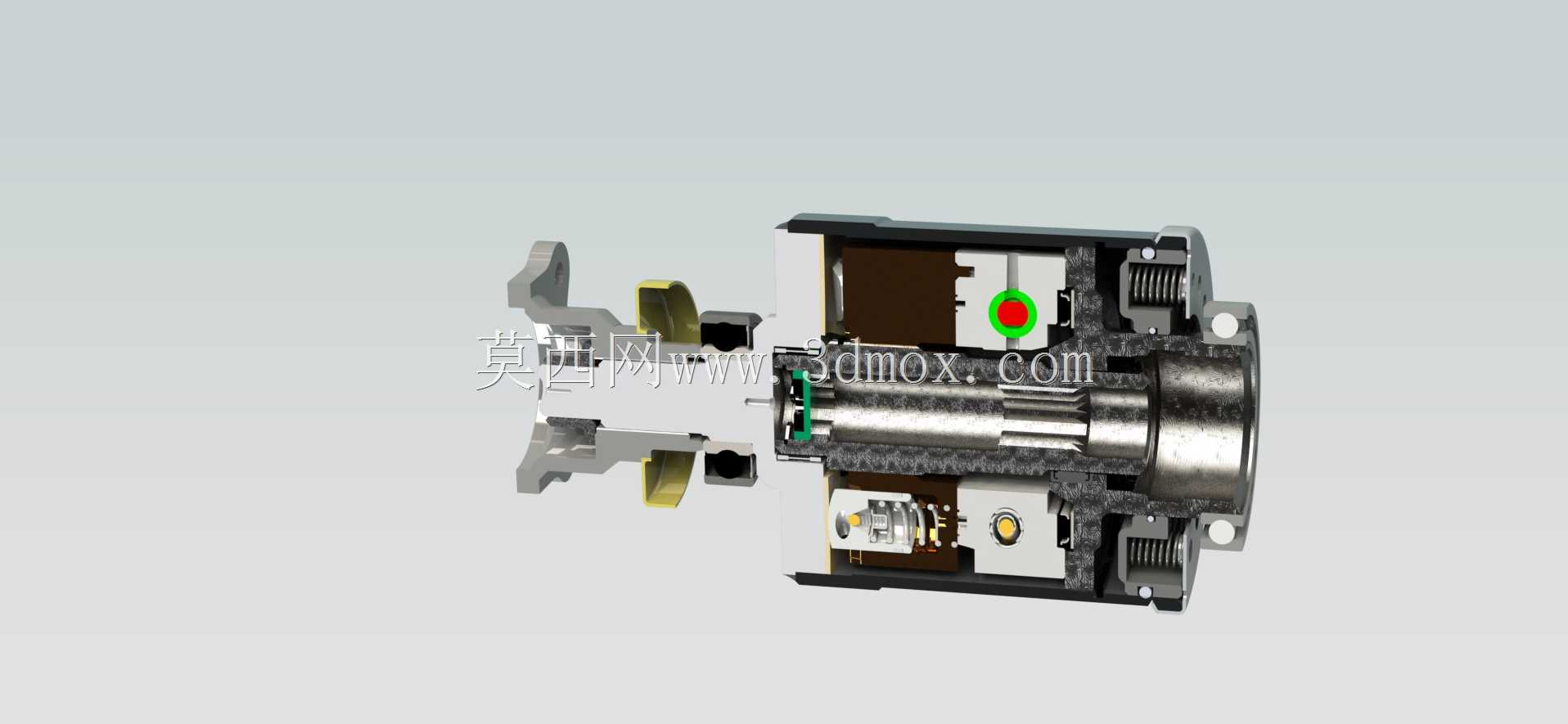

　　该结构为气动驱动的夹持回转一体化执行部件，常见于自动化产线的工件上下料工位、小型装配单元的工件换位环节，也可集成在专用检测设备中完成待检工件的夹持旋转动作，适配小尺寸轴类、盘类零件的抓取与姿态调整需求，在3C电子零部件装配、小型五金件加工上下料、仪表元件组装等场景中应用广泛。从剖面结构可看出，其内部集成了气动驱动腔、传动齿轮组、夹持爪驱动滑块、复位弹性元件、输出端连接法兰几个核心部分，压缩空气进入腔体后推动内部活塞做轴向直线运动，活塞端部的齿条结构与中间的传动齿轮啮合，将直线运动转化为输出轴的回转动作，同时活塞的轴向位移通过斜槽结构带动前端的三个夹持爪做同步径向开合，实现对工件的夹紧与松开，单路进气即可同时完成夹持与回转两个动作，

　　无需额外配置独立的夹持驱动回路，能大幅简化配套设备的气路设计。设计过程中，夹持爪的行程与夹持力做了匹配调校，爪部的夹持面做了防滑齿形处理，针对不同硬度的工件可更换不同材质的爪垫，避免夹伤工件表面；内部传动齿轮采用小模数直齿结构，啮合间隙控制在0.02mm以内，保证回转动作的重复定位精度，齿轮与轴的配合处采用含油轴承支撑，无需额外添加润滑脂即可满足长时间往复运转的耐磨需求。复位弹簧布置在活塞的回程侧，断气状态下可推动活塞复位，带动夹持爪自动松开，避免突发断气时工件无法取出的问题，同时腔体内部设置了缓冲气槽，活塞运动到行程端点时会形成气垫缓冲，减少金属部件的硬碰撞冲击，降低运转噪音与部件损耗。安装边界方面，

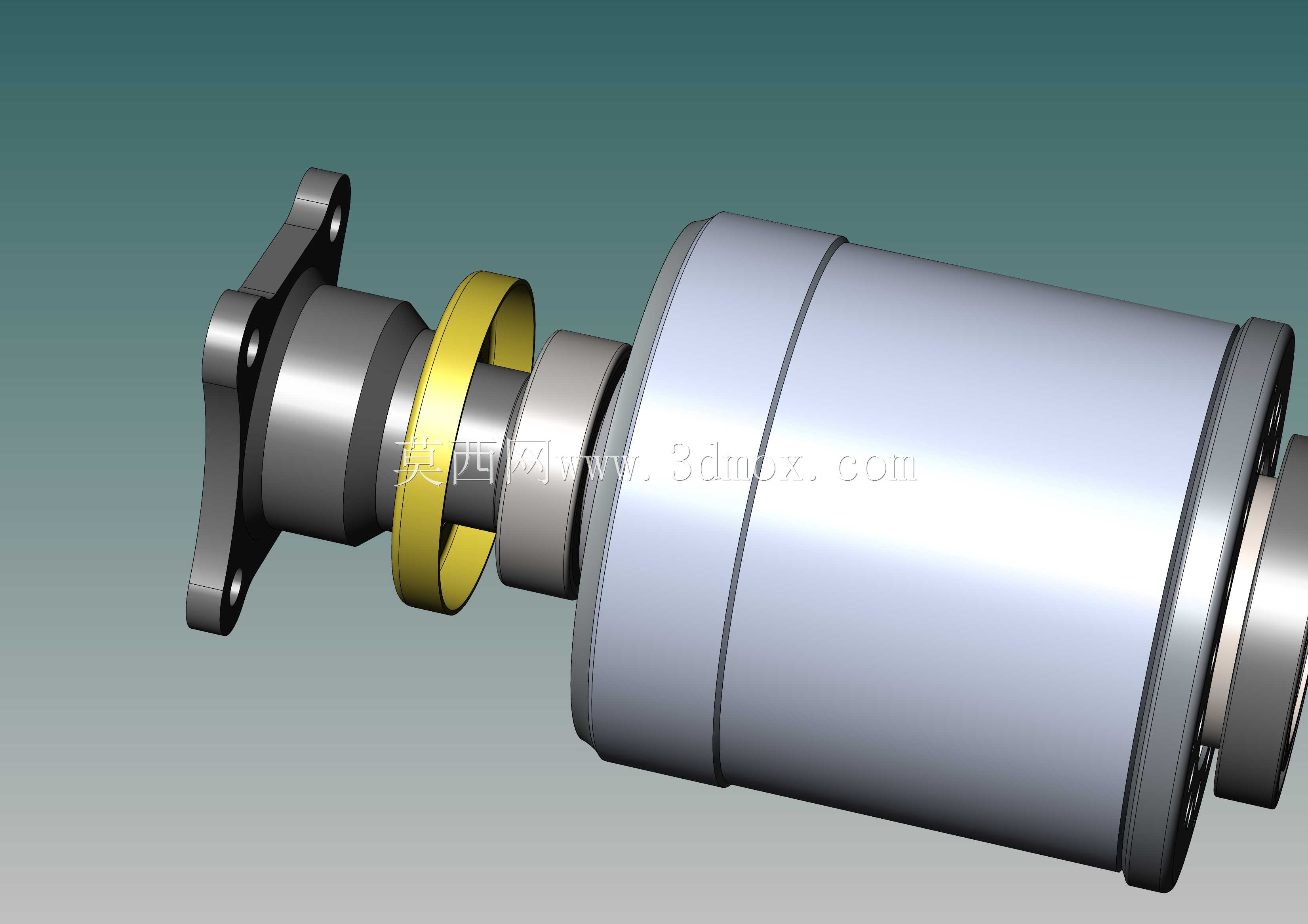

　　该部件的尾部设置了标准的圆形安装法兰，法兰上均布四个安装螺孔，可直接固定在设备的安装立板或机械臂末端，法兰端面与输出轴的同轴度公差控制在0.01mm以内，保证安装后回转动作无偏摆；前端夹持爪的最大开合直径对应适配工件的尺寸范围，输出轴的回转角度可通过调整活塞的行程限位块进行微调，满足不同工位对回转角度的差异化需求；气路接口设置在部件的侧部，采用标准的快插接口规格，可直接匹配常规气动软管，无需额外制作转接接头。部件的外壳采用硬质铝合金加工而成，表面做阳极氧化处理，兼顾轻量化与耐磨防腐蚀需求，内部的活塞、传动齿轮等受力部件采用合金钢材质，经过淬火处理提升表面硬度，保证长期往复运动下的使用寿命；各腔体之间的密封采用丁腈橡胶密封圈，

　　适配常规工厂气源的压力范围，密封沟槽的尺寸公差经过严格校核，避免运行过程中出现漏气问题。在实际选型应用中，可根据待夹持工件的重量、所需回转扭矩匹配对应规格的该类部件，安装时需保证输出轴的受力方向与轴线重合，避免承受额外的径向载荷导致轴承过早磨损；日常维护仅需定期检查气源的过滤情况，避免杂质进入腔体磨损密封件即可，整体结构紧凑，集成度高，相比分立的夹持气缸与回转气缸组合，占用的安装空间更小，动作同步性更好，能有效提升配套设备的运行稳定性。
