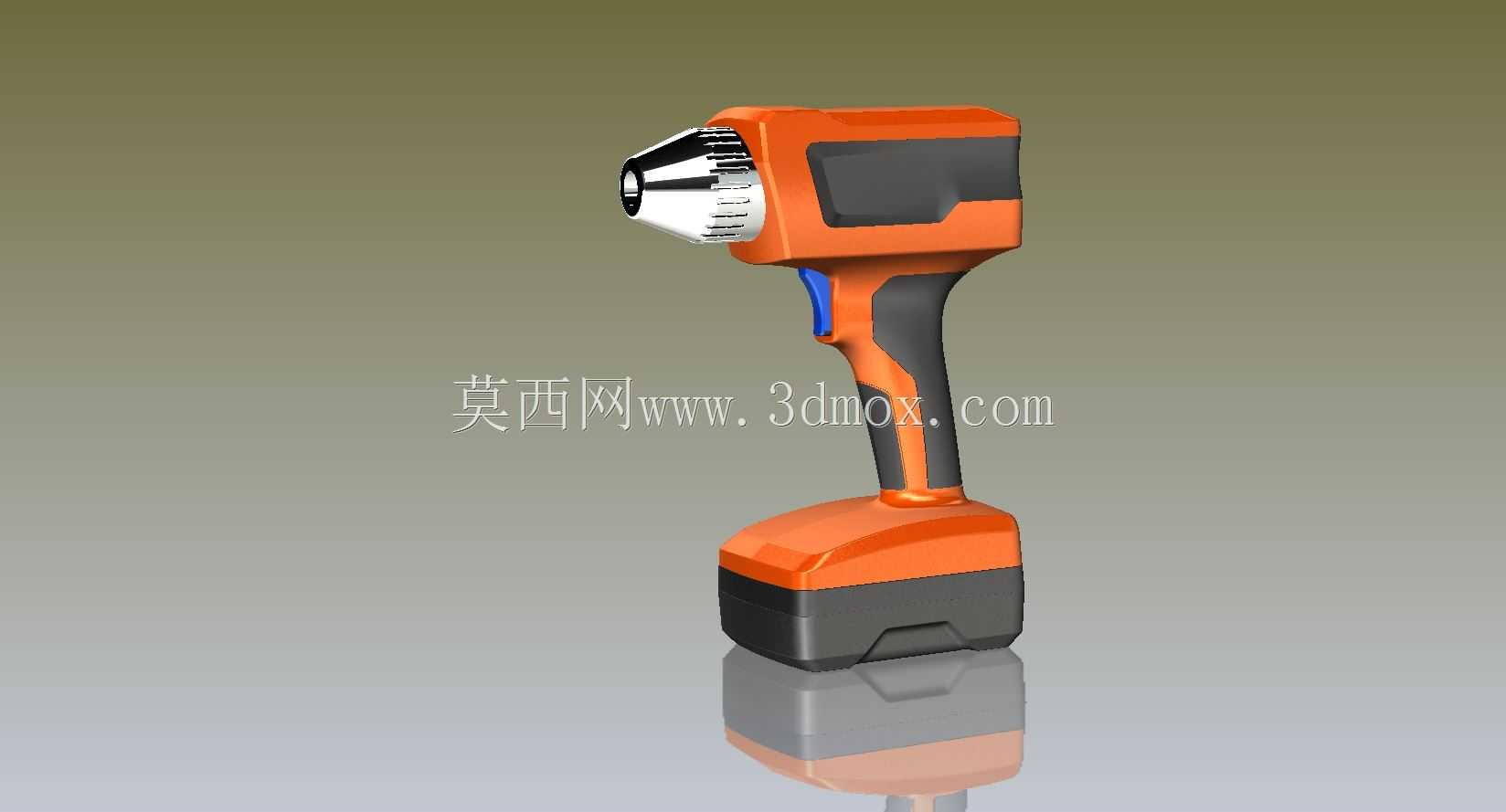

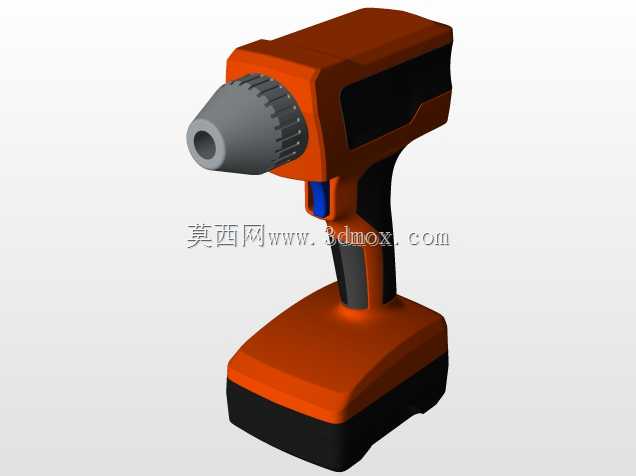

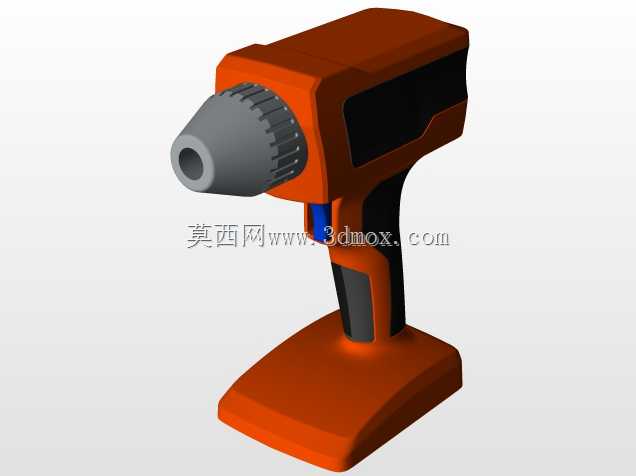

充电式手持锂电电钻外观结构三维设计

　　这款手持充电式电钻的结构设计，首先围绕家装维修、小型加工、户外无电源作业场景的实际使用痛点展开，日常家具组装、墙面打孔拧螺丝、金属薄板小直径钻孔、水电安装辅助作业都是它的核心适用场景，区别于带线交流手电钻，它摆脱了电源线的束缚，在高空作业、野外管线维护、装修现场无临时供电的工况下，操作灵活性提升非常明显。从功能特性来看，整机采用无绳式锂电供电结构，底部的电池包采用快拆式卡扣设计，可快速替换备用电池，满足长时间连续作业需求，握持区域做了双色包胶处理，软胶覆盖的位置完全贴合人手握持的掌纹受力点，长时间握持作业时能有效降低手部震动反馈，减少操作疲劳。扳机位置设置了无级调速结构，按压力度与输出转速正相关，轻按扳机可实现低速慢转，

　　适合螺丝对位初拧的工况，重按扳机可达到额定最高转速，适配钻孔作业的高转速需求，扳机上方设置了正反转切换拨杆，单手即可拨动切换，拧螺丝时可实现正转紧固、反转松脱的操作，无需双手调整设备状态。前端的钻夹头采用自紧式结构，无需配套夹头钥匙，单手旋转夹头外圈即可实现钻头、批头的装夹锁紧，夹持范围覆盖常规家装作业用到的1-10mm直径柄部工具，可适配麻花钻、木工钻、批头、开孔器等多种作业头。设计过程中，首先做了整机的重量平衡校核，将重量较大的电池包设置在手柄最下端，让整机重心落在握持区域的中心位置，举升作业时不会出现头重脚轻的前倾问题，有效降低手腕的承重负担。外壳的分模线做了隐藏式处理，上下壳的拼接缝避开了握持接触区域，

　　避免长时间使用后缝隙积灰硌手的问题，机身侧面的功能标识区域做了内凹设计，标识粘贴后不会因为日常摩擦出现标识脱落的情况。散热风道采用了斜向后置的出风设计，进风口设置在钻身侧面非握持区域，作业时气流从侧面进入，流经电机、控制板等发热部件后从手柄后端排出，不会直吹操作人员手部，同时能避免钻孔产生的碎屑被吸入机身内部。从安装边界尺寸来看，整机长度控制在180mm左右，含电池包的总高度控制在220mm，握持位置的手柄周长控制在110mm，适配绝大多数成年使用者的手型大小，钻身最大宽度控制在70mm，可在狭窄的柜体内部、吊顶龙骨间隙等狭小空间内灵活操作，不会因为机身尺寸过大出现干涉问题。电池包与机身的连接卡扣设置了双重锁止结构，

　　安装到位后会有明显的卡扣到位反馈，作业过程中不会因为震动出现电池包意外脱落的情况，电池包外壳做了加强筋设计，意外从1.2米左右的作业高度跌落至水泥地面时，外壳不会出现开裂，内部电芯也不会因为冲击出现移位。前端钻夹头与机身输出轴的连接采用了标准的螺纹连接结构，后期维护时可快速拆卸更换磨损的夹头，无需拆解整个机身传动结构，降低后期维护的难度。机身外壳的硬胶部分采用抗冲击的工程塑料材质，软胶部分采用耐油防滑的TPE材质，日常接触机油、家装涂料等污渍时，可直接用湿抹布擦拭清理，不会出现外壳被腐蚀发粘的问题。触发开关的行程做了优化设计，从初始位置到最大转速位置的扳机行程控制在8mm，既不会因为行程过短出现误触发高速转动的安全问题，也不会因为行程过长导致调速操作费力。正反转拨杆的位置设置在扳机上方10mm处，握持状态下食指无需完全离开扳机即可拨动拨杆切换转向，操作连贯性更强。整机的内部传动结构采用行星齿轮减速设计，在有限的机身空间内实现大扭矩输出，满足小直径金属钻孔、大尺寸自攻螺丝拧入的扭矩需求，齿轮组的支撑位置设置了含油轴承，长时间高负载作业时能保持稳定的传动精度，不会出现明显的异响和传动间隙变大的问题。
