起重吊装用高强度眼型吊钩结构设计

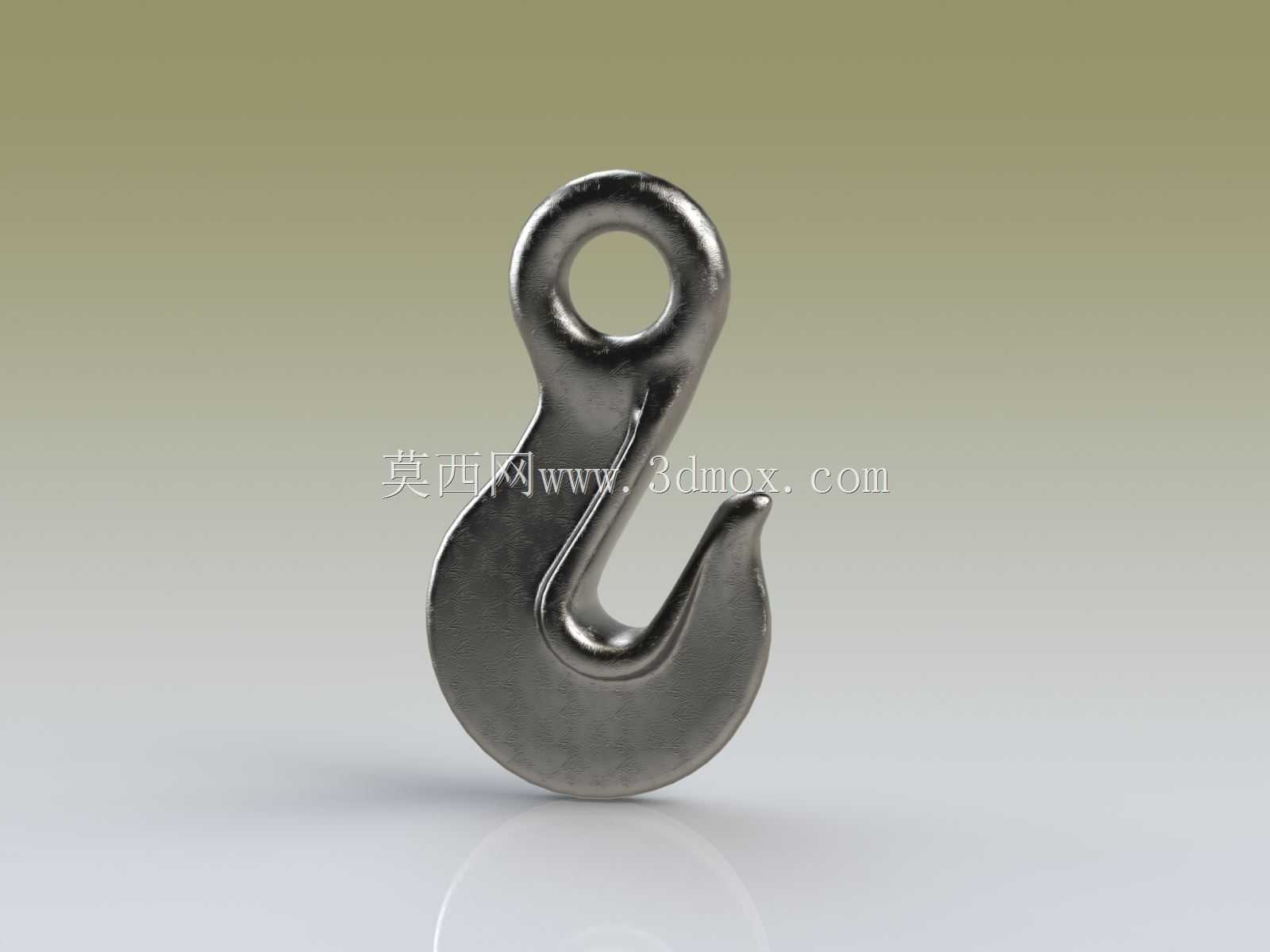

　　在车间重型工件转运、港口散货装卸、建筑施工物料垂直吊运、设备安装就位等各类涉及重物位移的作业场景里，吊钩是连接起重设备与被吊载荷的核心受力构件，其结构合理性直接决定作业过程的安全冗余，哪怕是局部应力集中带来的细微形变，都可能在交变载荷的长期作用下引发断裂风险。这款眼型吊钩的设计首先从受力路径的优化切入，顶端的封闭吊环孔采用整圆过渡结构，没有突兀的截面突变，和卸扣、吊链或者钢丝绳端的连接环配合时，接触应力能沿环壁均匀分散，不会出现局部压痕过大导致的连接件早期磨损。钩身的曲线轮廓并非随意绘制的圆弧，而是结合不同起吊角度下的载荷分布做了变曲率处理，从吊环向下延伸的钩背部分，截面厚度随弯矩变化做了渐变调整，

　　钩尖位置的防脱结构预留了安装舌片的卡槽，作业时被吊的钢丝绳、吊带或者吊环不会因为起吊过程的晃动从钩口滑脱。从安装边界来看，顶端吊环的内孔尺寸适配常规规格的弓形卸扣，不需要额外加工转接件就能直接接入现有吊装索具系统，钩身的整体宽度控制在常规吊装作业的操作空间范围内，不会因为构件过宽在狭窄的设备安装间隙里出现卡滞。设计过程中需要重点校核的是钩身危险截面的抗弯强度，也就是钩背曲率最大的位置，这个位置在起吊时同时承受拉力和弯矩的复合作用，建模时特意对这个区域做了圆角过渡处理，避免热处理过程中出现应力集中导致的开裂隐患。钩尖的内弯角度经过反复调整，既保证吊索能顺利滑入钩底承载位置，又能在吊索出现小幅窜动时不会脱出钩口，

　　钩底的承载面做了微弧处理，和圆形截面的钢丝绳、环形吊环接触时是面接触而非线接触，能降低接触压强，减少吊索的磨损速度。实际应用中，这类吊钩会和不同规格的起重链条、钢丝绳索具搭配，用在手动葫芦、电动葫芦、桥式起重机、汽车吊等各类起重设备的末端，小到车间内几吨重的机床部件移位，大到港口货场的集装箱辅助吊装，都能看到这类结构的吊钩。建模时需要注意钩身的流线型过渡不能出现结构尖角，一方面是避免热处理时的应力集中，另一方面也能减少吊装过程中尖锐棱角对吊带、钢丝绳的切割损伤，所有的棱边都做了倒钝处理，不会在作业时划伤操作人员的防护手套。从装配适配性来说，吊钩顶端的吊环孔轴线和钩身的对称面保持重合，起吊时载荷能沿钩身中心轴线传递，

　　不会出现偏载导致的钩身扭转，这一点对于吊装稳定性至关重要，一旦出现偏载，吊钩会在起吊过程中发生转动，带动被吊重物晃动，极易引发碰撞事故。另外，钩身的重量经过优化，在保证额定载荷下安全系数的前提下，尽可能缩减了非承载区域的材料厚度，降低操作人员手动摘挂钩时的劳动强度，毕竟在频繁吊装的作业场景里，吊钩的自重会直接影响作业效率。
