循环运动符号辅助传动机构结构设计

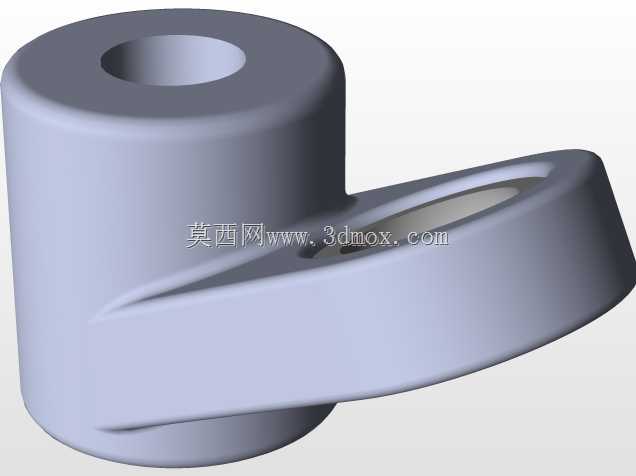

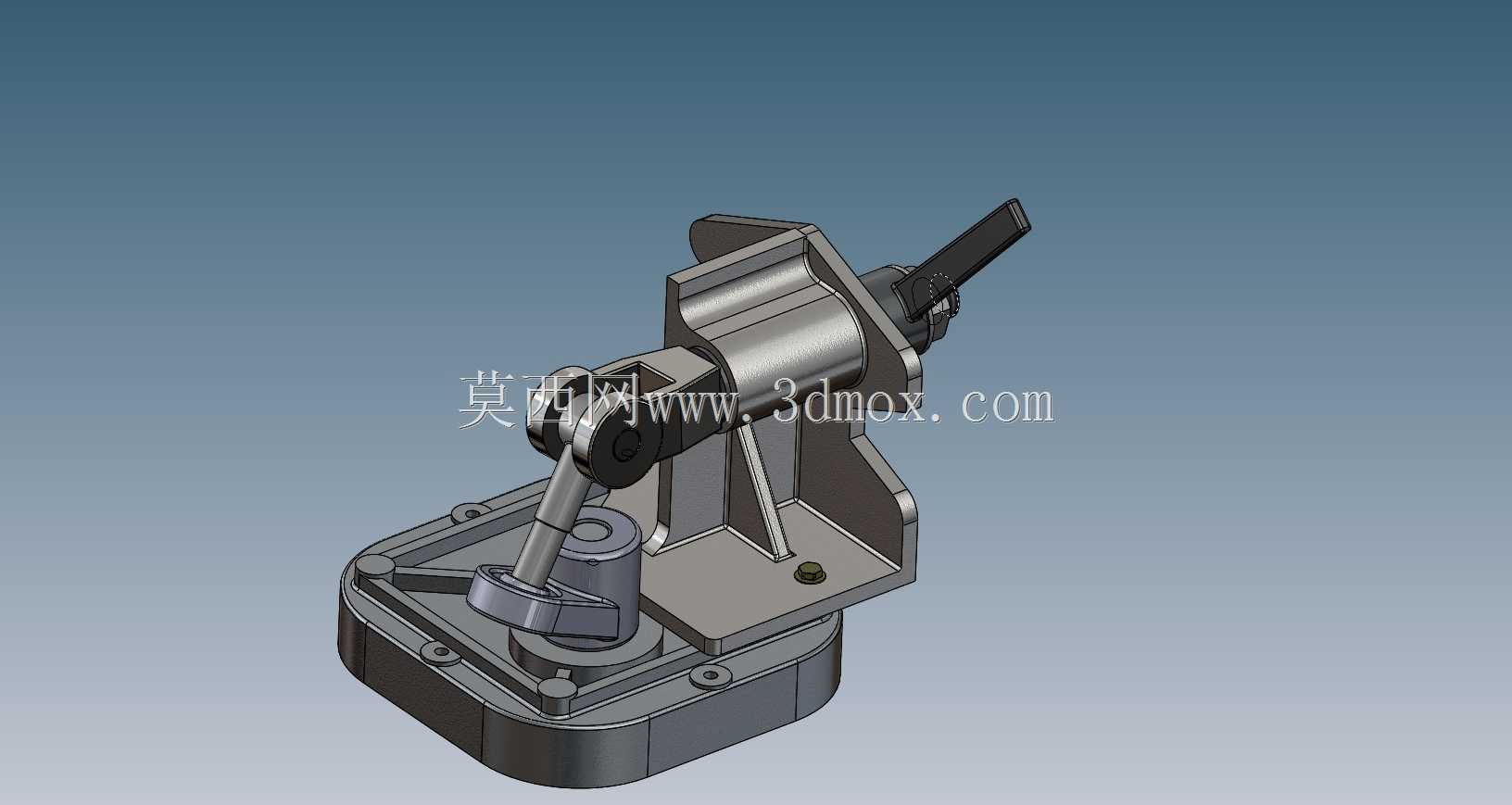

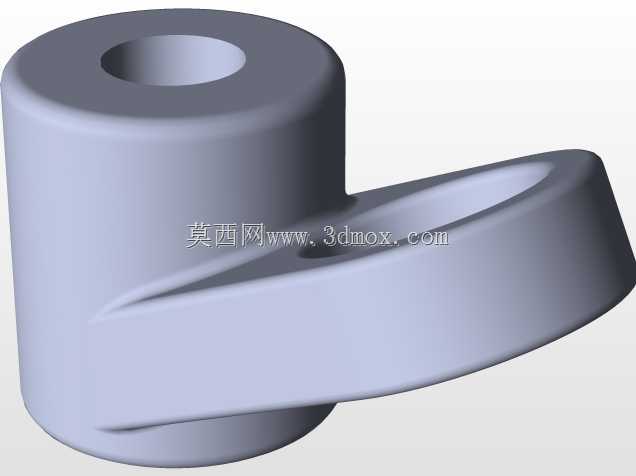

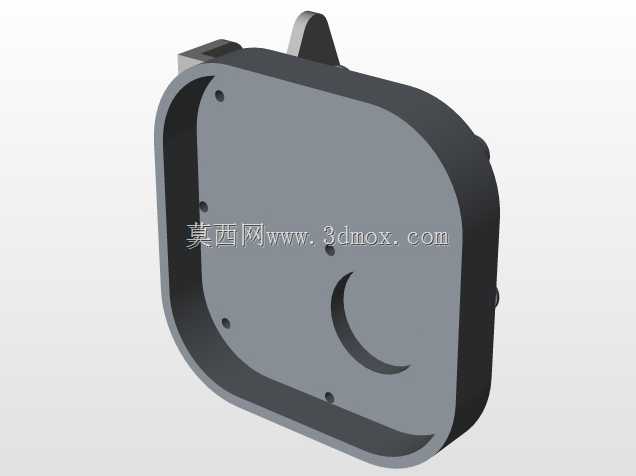

　　该机构主要面向需要将连续旋转输入转换为定轨迹循环往复动作的工业场景，常见于轻工包装生产线的物料推送工位、小型装配设备的间歇进给单元、以及检测设备的试样往复驱动模块中，作为整套设备的核心动作执行辅助单元，承担运动轨迹约束、动力传递换向的核心作用，可替代传统槽轮、凸轮机构实现更平缓的动作启停特性，降低工位切换时的冲击载荷。从结构组成来看，整套机构采用底座集成式设计，下部为带安装法兰的基座腔体，内部可容纳输入轴的轴承支撑组件与动力输入连接端，输入轴从基座侧方伸出，可通过联轴器与伺服电机、减速电机的输出端直连，无需额外搭建传动支架。上部的连杆组件采用铰接式布局，摇臂与输入轴通过键连接实现周向固定，随输入轴做整周旋转，

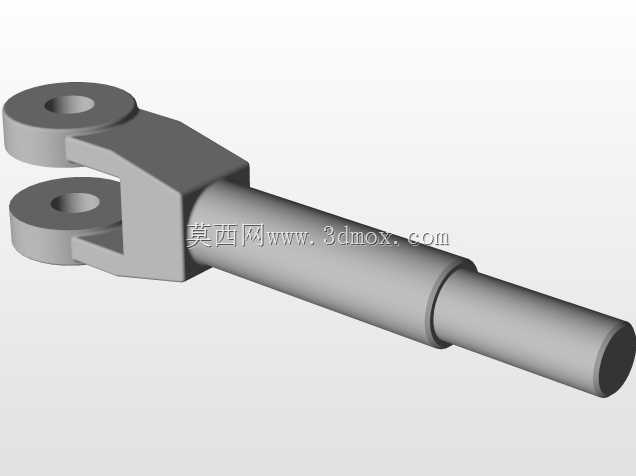

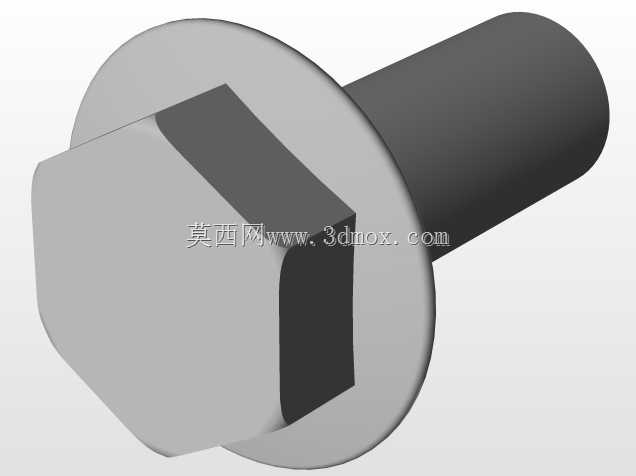

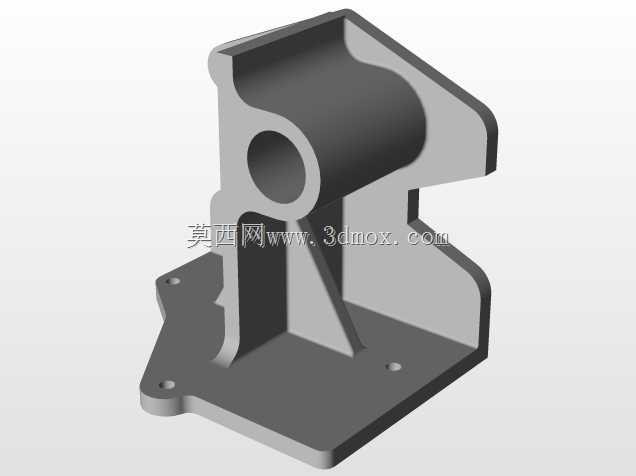

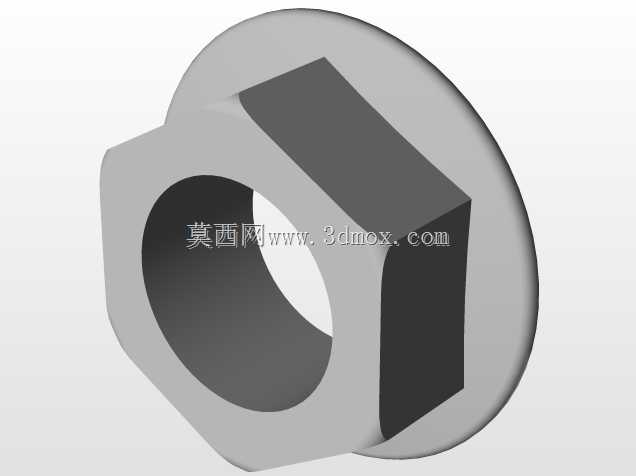

　　摇臂另一端通过销轴与传动连杆铰接，传动连杆末端连接执行端安装座，执行端可根据实际工位需求加装推头、夹具、检测探头等末端执行件，在两侧导向支架的约束下，将输入轴的整周旋转转换为执行端沿固定轨迹的循环往复运动，运动轨迹由连杆长度、铰接点位置、导向槽轮廓共同决定，可通过调整铰接点的偏心距改变执行端的行程范围。设计过程中优先考虑了安装兼容性，基座底部的安装法兰预留了均匀分布的螺栓过孔，可直接固定在标准铝型材机架、钢板工作台面的对应安装位上，安装边界的长宽尺寸控制在小型工位机构的常用适配范围内，不需要对原有设备的安装台面做额外扩孔或焊接改造。导向支架采用一体式折弯结构与基座上平面通过螺栓紧固，支架上的导向槽采用精加工成型，

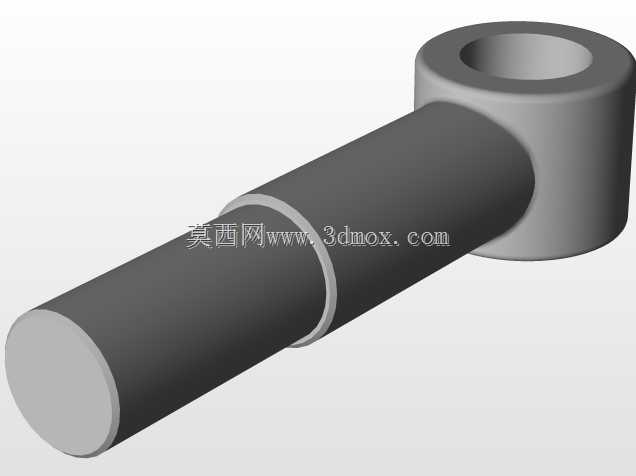

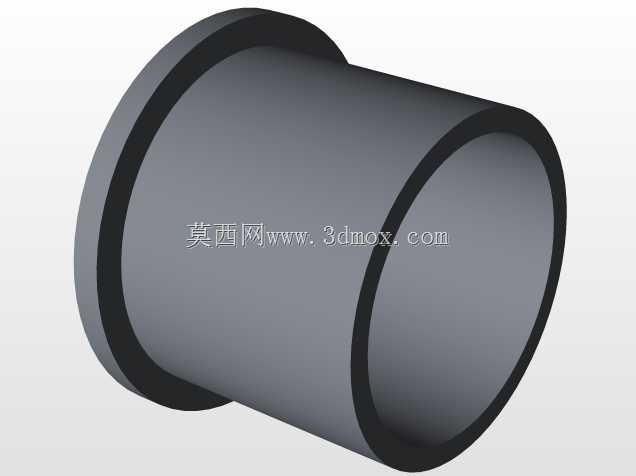

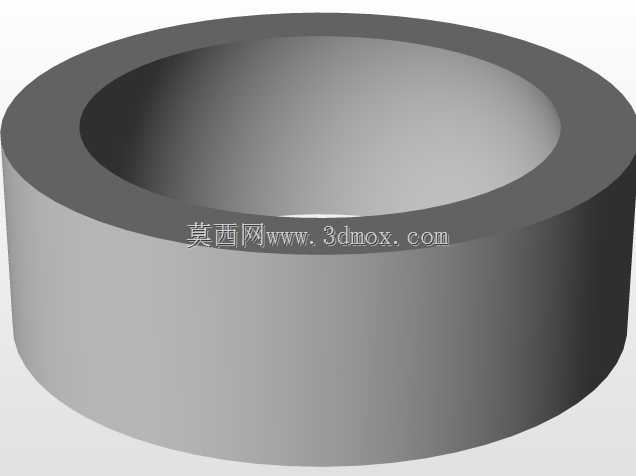

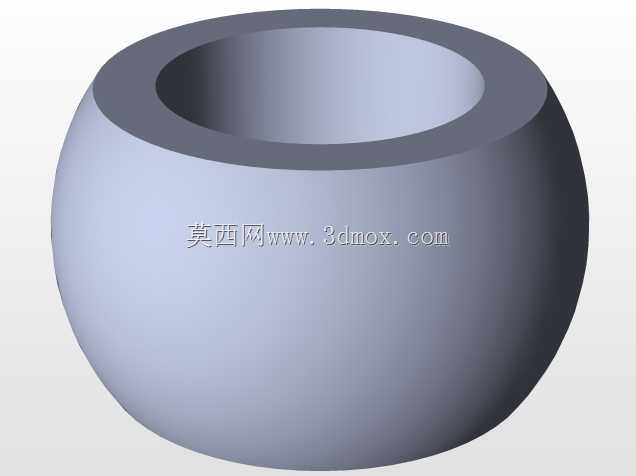

　　与执行端的导向滑块配合间隙控制在滑动配合公差范围内，既保证运动过程中无卡滞，也能抵消连杆传动带来的侧向倾覆力矩，避免执行端出现偏摆。整套机构的铰接点均采用销轴加轴套的耐磨设计，轴套选用自润滑铜基材质，长期往复运行无需频繁加注润滑脂，可适配多尘、轻度油污的车间生产环境，降低日常维护频次。在实际选型适配时，可根据工位需要的动作节拍调整输入轴的转速，由于连杆机构的传动特性，执行端在行程两端会自然形成减速缓冲区间，相比刚性凸轮驱动，能大幅降低末端执行件接触工件时的冲击，适合对工件表面防护有要求的装配、分拣场景。机构的上部摇臂与连杆均采用轻量化的结构设计，在保证铰接处结构强度的前提下做了减重槽处理，降低运动部件的转动惯量，

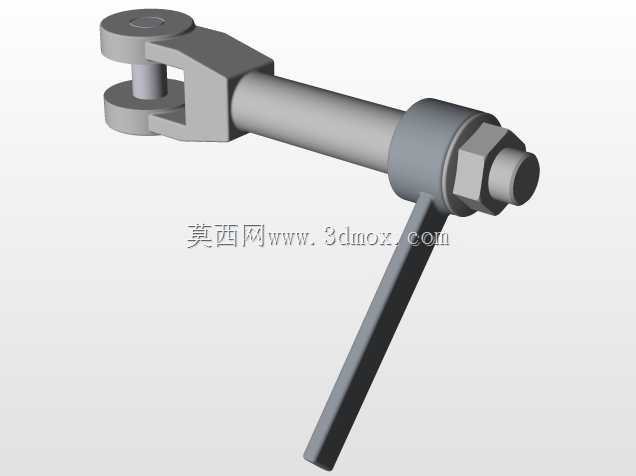

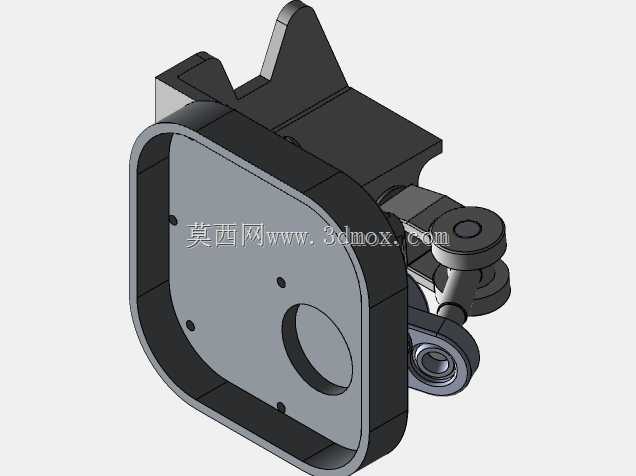

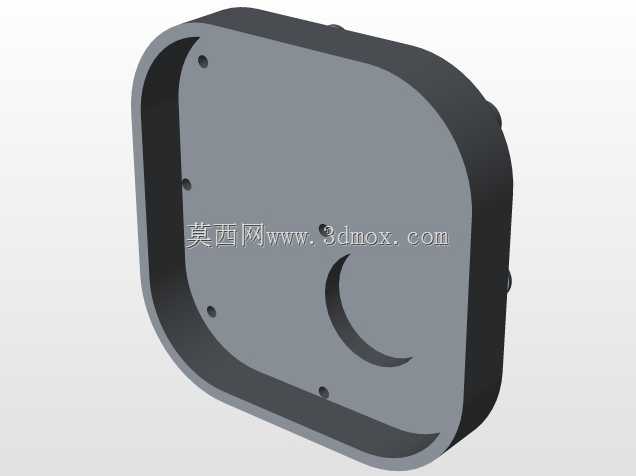

　　即使在较高的输入转速下也能保持较小的振动，整套机构的重心落在基座安装法兰的中心区域，安装后不需要额外加装配重块即可保持运行稳定。输入轴的伸出端采用标准轴径设计，可适配市面上绝大多数常规规格的联轴器，不需要定制特殊连接配件，侧方的手柄结构可用于设备调试阶段的手动盘车，方便在断电状态下调整执行端的初始位置，排查工位干涉问题。基座的腔体边缘预留了密封槽，可加装密封胶条实现腔体内部的防尘防护，保护内部轴承与输入轴连接部位不受车间粉尘、切削液的侵蚀，延长机构的整体使用寿命。
