博朗电动牙刷收纳充电底座结构设计

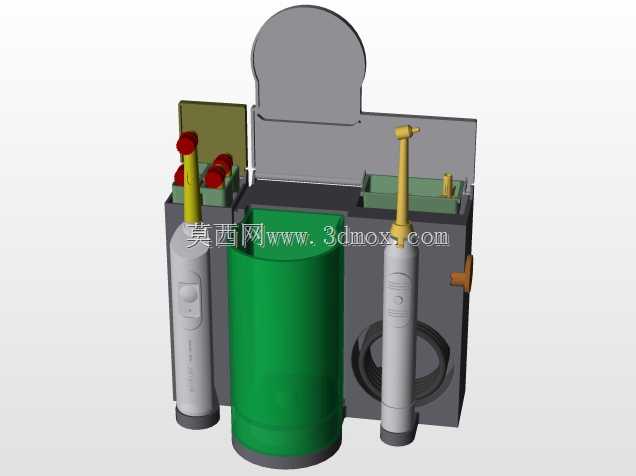

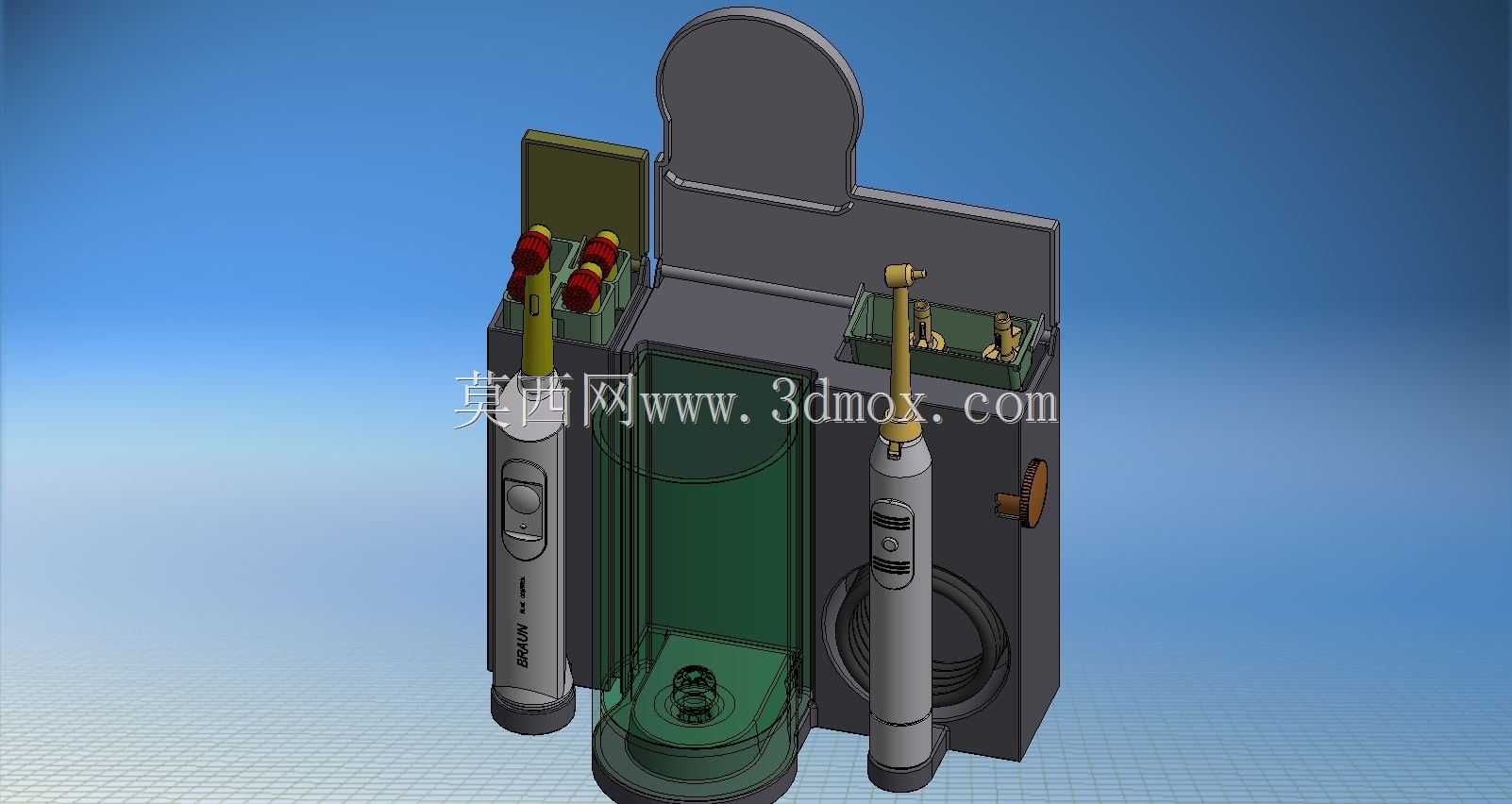

　　这套结构针对家用电动牙刷的日常使用场景设计，核心解决电动牙刷日常放置、刷头收纳、充电衔接的实际使用痛点，适配博朗同系列电动牙刷的使用需求，可直接用于个护小家电的配套结构参考。从实际使用场景来看，日常居家洗漱台的空间普遍有限，多数用户会遇到电动牙刷随意放置易滚落、备用刷头无处收纳易积灰、充电线杂乱缠绕的问题，这套结构将立式充电位、封闭刷头收纳舱、线材收纳空间整合为一体，整体外轮廓做了圆角过渡处理，放置在洗漱台边缘不会刮碰台盆或墙面，底部预留的防滑垫安装位可增大与陶瓷台面的摩擦力，避免日常拿取牙刷时带动底座移位。功能层面，两个立式放置位分别对应日常使用牙刷的充电放置与备用牙刷的临时存放，充电位内部预留了充电触点的安装空腔，

　　可直接适配对应型号的无线充电模块，触点周边做了挡水凸边结构，能减少洗漱时溅水渗入充电区域的风险，降低电路短路隐患；侧边的封闭收纳舱可容纳四支替换刷头，舱盖采用翻折式结构，闭合后与底座外表面齐平，既可以阻挡洗漱台的飞溅水渍、浮尘沾污备用刷头，翻开后也能作为临时置物台放置牙膏等小物件；底座背部预留了绕线空腔，充电线可根据摆放位置与插座的距离调整伸出长度，多余线材全部收纳在空腔内，避免台面线材杂乱。设计思路上，整体采用模块化拆分逻辑，外壳、刷头舱、充电位衬套、绕线盖板均为独立可拆分部件，各部件之间采用卡扣加少量定位柱的连接方式，既减少装配时的紧固件使用，也方便后期拆解维护内部充电模块；所有与牙刷、刷头接触的内衬部位都做了导向斜角，

　　用户放置牙刷或刷头时无需刻意对准，顺着斜角即可滑入对应位置，降低对位难度；考虑到洗漱环境的潮湿特性，所有拼接缝都设计了错位挡边结构，避免水渍直接顺着缝隙渗入内部空腔，内部电路安装位还预留了沥水小孔，即便有少量水汽渗入也能自然排出，不会积存在内部腐蚀元器件。外形尺寸与安装边界方面，整体底座的横向宽度控制在180mm以内，纵向深度不超过120mm，放置时占用的台面面积与普通漱口杯相当，不会过多占用洗漱台的有限空间；立式放置位的内孔直径适配对应电动牙刷的握持段外径，插入深度为35mm，既保证放置时的稳定性，不会因为轻微触碰就倾倒，也不会因为插入过深导致拿取不便；刷头收纳舱的单格尺寸适配通用博朗电动牙刷刷头的外形，

　　刷头放入后与舱盖保留2mm间隙，不会因为舱盖闭合挤压刷头刷毛导致刷毛变形；背部绕线空腔的深度为20mm，可容纳长度1.2m的充电线完全盘绕在内，出线口做了圆角包边，避免长期使用过程中线材被棱角磨破绝缘层。从结构合理性来看，这套设计没有冗余的复杂结构，所有造型都服务于实际使用功能，外壳壁厚均匀控制在2.5mm，既保证结构强度不会因为日常磕碰开裂，也不会因为壁厚过大导致成型时出现缩痕，各部件的拔模角度统一设置为1.5度，符合常规注塑成型的工艺要求，不需要特殊的抽芯结构就能完成生产，能有效降低配套生产的模具成本。
