手持液压拉弯作业工具结构设计

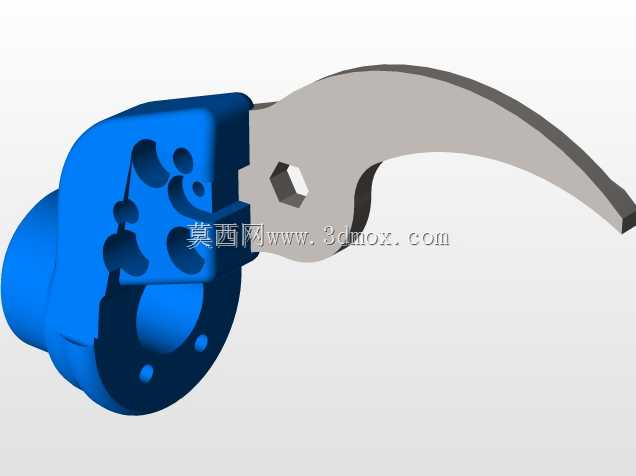

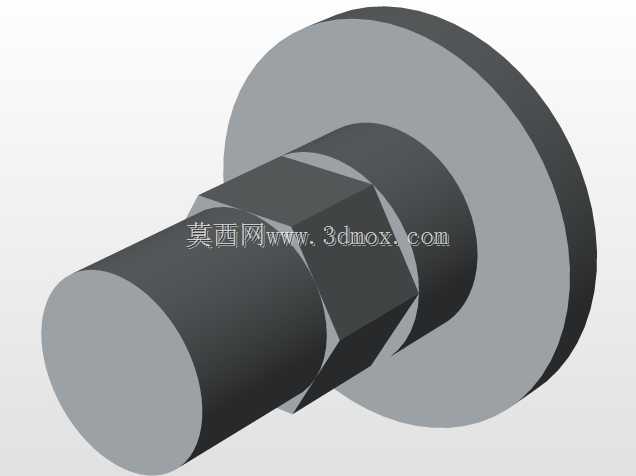

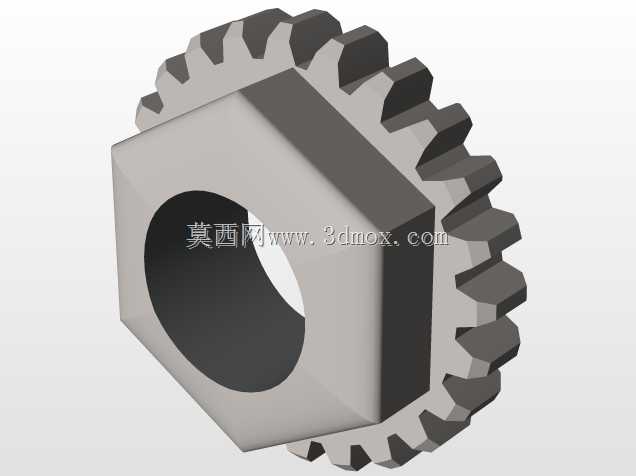

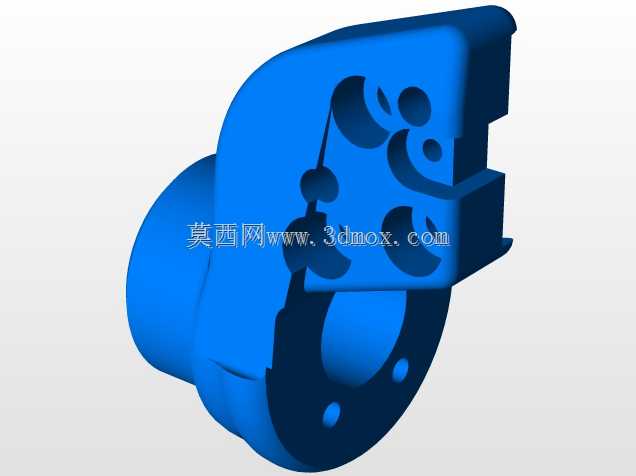

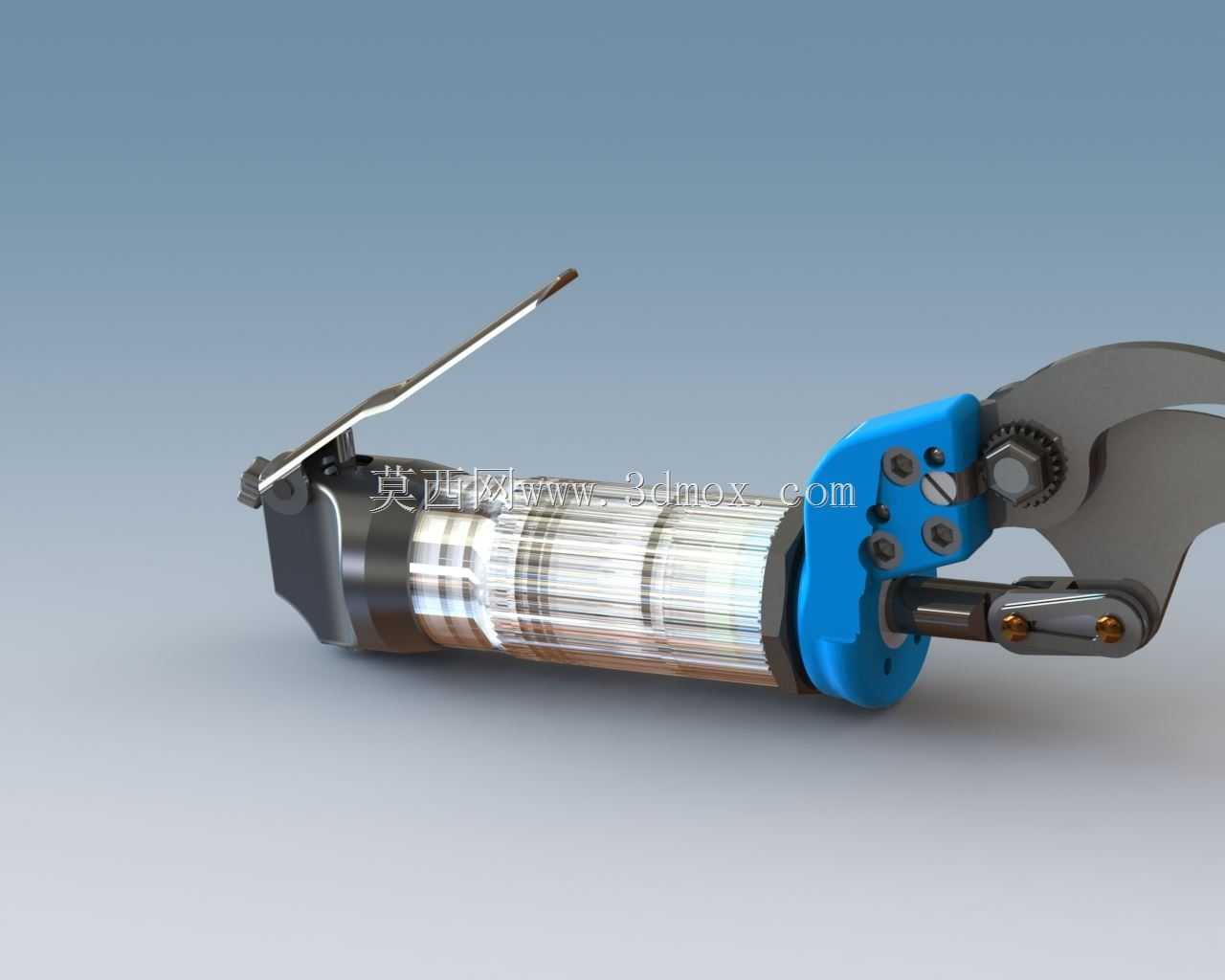

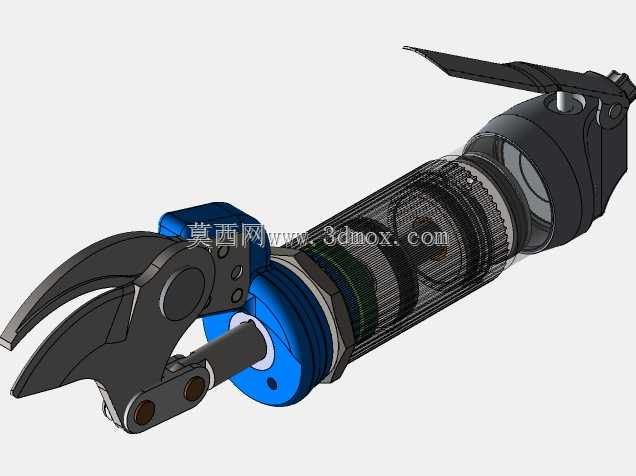

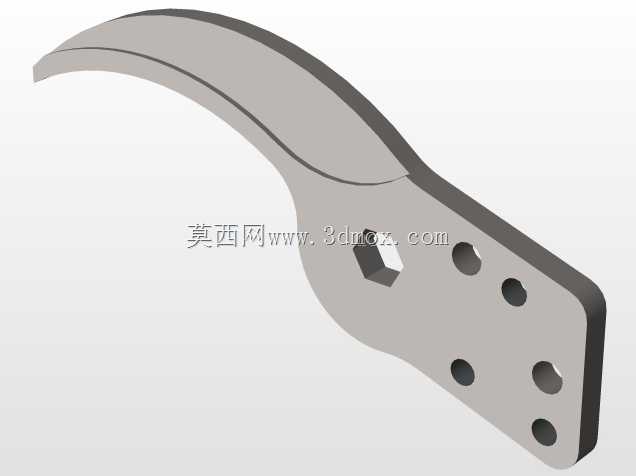

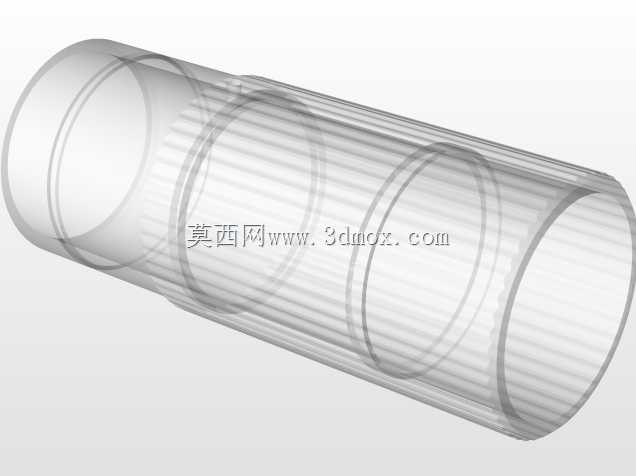

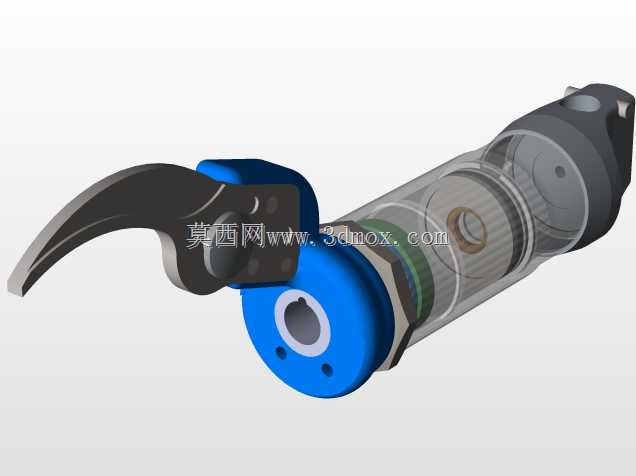

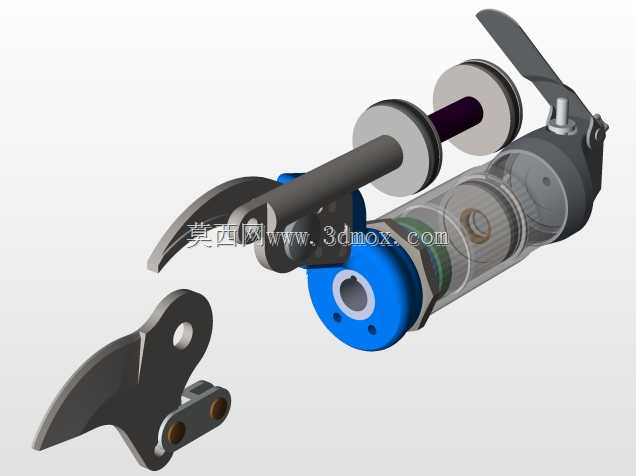

　　这款手持液压拉弯作业工具，主要面向现场钣金加工、航空装配、汽车维修、五金构件安装等需要小范围拉弯、铆接、压合作业的场景，区别于大型台式拉弯设备，它的便携属性决定了它可以在狭窄工位、高空作业、外出抢修等无法部署大型设备的场景下完成作业，填补了固定式加工设备的覆盖盲区。从结构布局来看，工具整体采用同轴式缸体与执行端集成设计，握持段为金属液压油缸主体，表面做了防滑滚花处理，作业时操作人员单手握持缸体位置即可稳定控制设备姿态，不会因为缸体表面光滑出现滑脱风险。执行端的蓝色钳头组件采用分体式装配设计，通过内六角螺栓将钳身、棘轮进给机构、压合摆臂固定为一体，棘轮机构的存在可以实现进给量的逐齿锁止，避免作业过程中液压卸力导致的工件回弹，

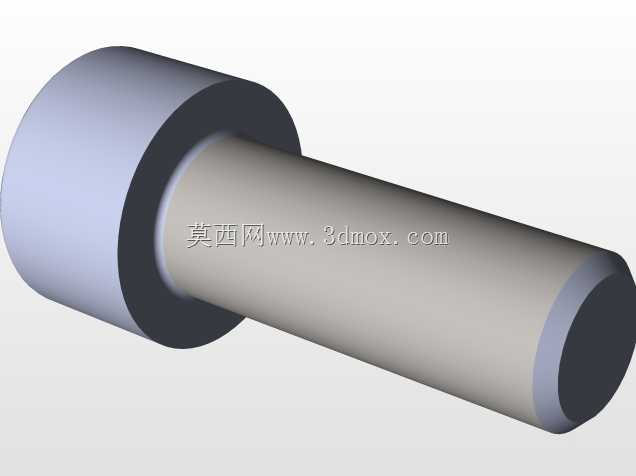

　　保障压合作业的行程精度。前端的细长拨杆为手动卸压触发件，当单次压合作业完成后，扳动该拨杆即可开启液压回路泄压，让执行端活塞复位，准备下一次作业循环，拨杆的长度经过力矩优化，操作人员仅需用食指即可扳动，不需要调整握持姿态就能完成卸压操作，大幅降低连续作业的操作疲劳度。从安装边界与尺寸适配来看，工具整体长度控制在单手握持的合理区间，缸体外径匹配成年人手掌握持围度，执行端的开口行程覆盖常规五金构件拉弯、抽芯铆接、小规格压套压装的行程需求，不需要额外加装转接套就能适配多数同规格作业头。钳头位置的连接螺栓采用标准内六角规格，现场维护时不需要专用特殊工具，使用常规内六角扳手即可完成钳头拆解、密封件更换、棘轮齿片清理等日常维护工作，

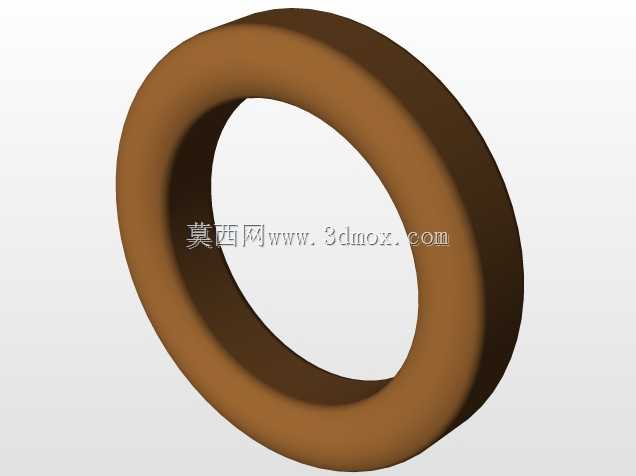

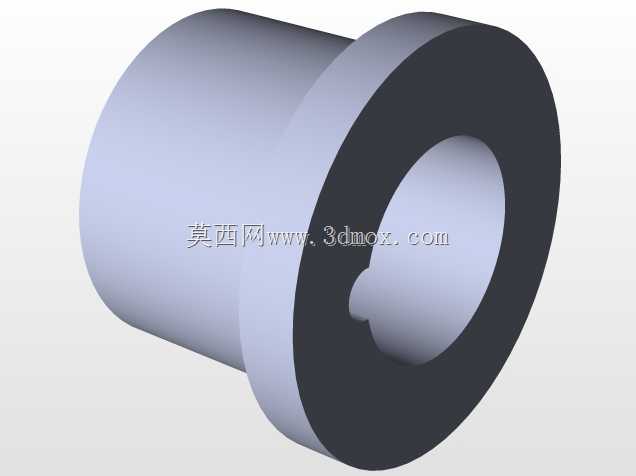

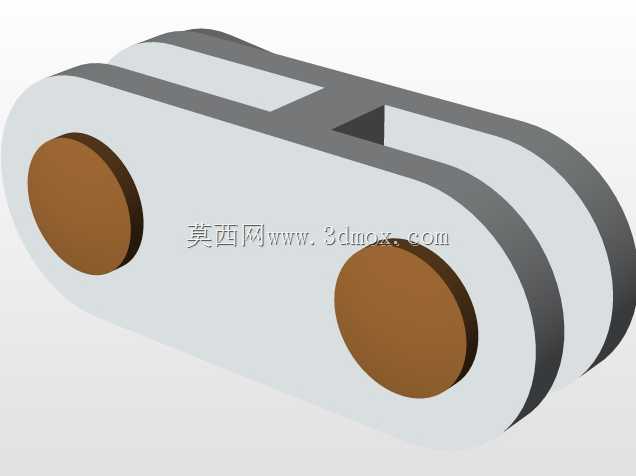

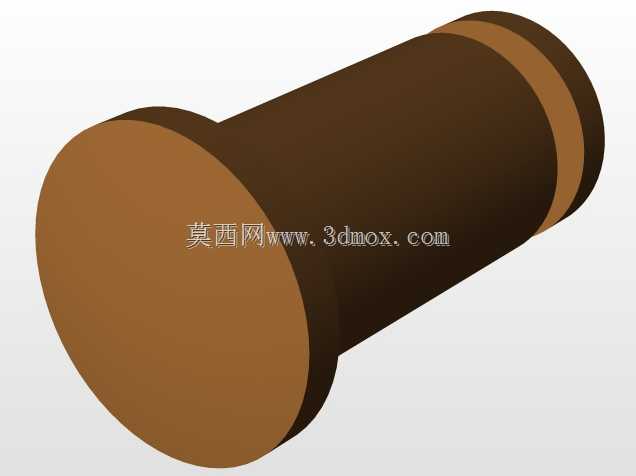

　　降低了设备的现场运维门槛。液压回路内置在缸体内部，没有外露的液压管路，避免了现场作业时管路勾挂杂物、被尖锐构件割破的风险，整体结构的密闭性可以适配多粉尘、少量切削液飞溅的车间作业环境，不会因为外界杂质进入液压回路导致卡阀、泄压故障。摆臂连接位置采用铜质衬套作为转动副，相比直接的钢件转动配合，铜衬套的自润滑属性可以减少定期加注润滑脂的维护频次，同时在承受大压合力时不会出现咬合粘连的问题，长期使用后的转动间隙保持性更好，不会因为衬套磨损导致压合位置偏移。在实际作业过程中，这款工具的出力特性匹配小载荷精密压合的需求，液压出力平稳无冲击，不会像冲击式作业工具那样在接触工件瞬间产生冲击力导致工件表面变形、镀层脱落，

　　对于表面质量要求较高的装饰件、航空薄壁件作业场景尤为适用。钳头的棘轮进给机构可以根据工件的压合量逐次调整进给深度，操作人员可以根据实际作业需求控制每次的压合量，避免一次性进给过量导致工件报废，对于需要反复调整拉弯弧度的钣金作业场景，这种可控的逐次进给模式可以大幅提升作业良品率。从结构设计的合理性角度来看，工具的重心落在握持段的中心位置，作业时不会出现头重脚轻的问题，长时间单手握持作业的手腕负荷更小，执行端的所有棱角都做了倒钝处理，在狭窄空间内操作时不会刮擦工件表面或者划伤操作人员的手套。缸体尾部做了密封端盖集成设计，注油口隐藏在端盖位置，补充液压油时不需要拆解整个缸体，仅需打开端盖上的密封堵头即可完成注油排气，日常保养流程简单易操作。
