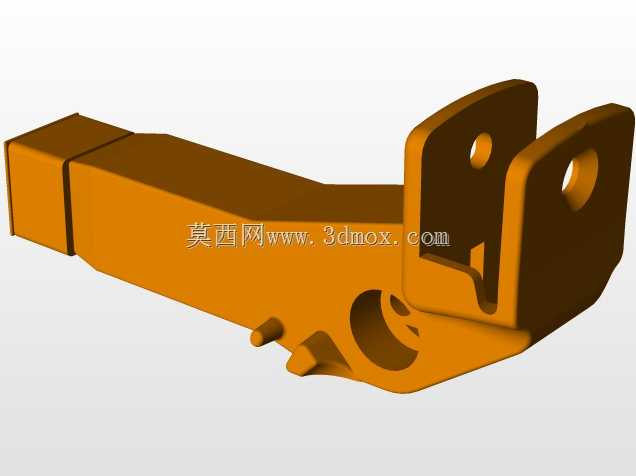

医用病床配套双孔支撑连接固定件

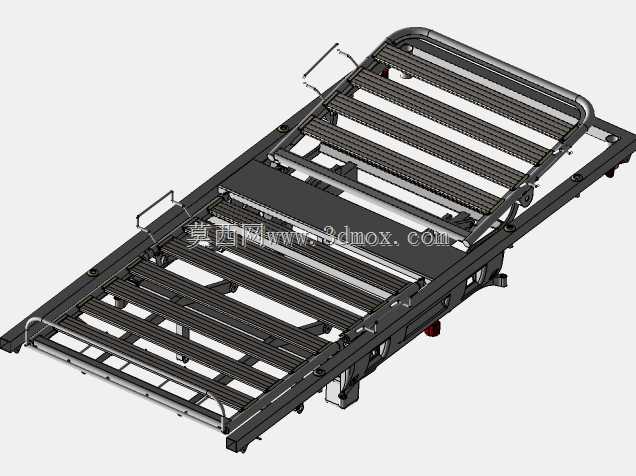

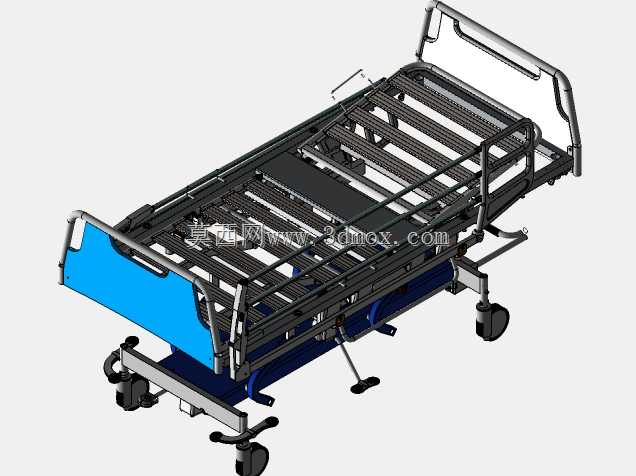

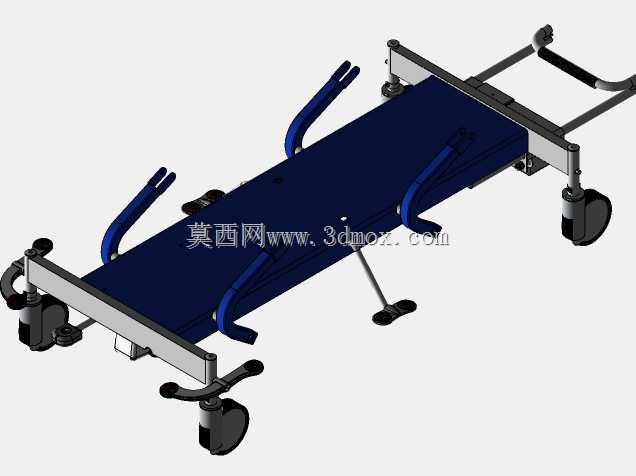

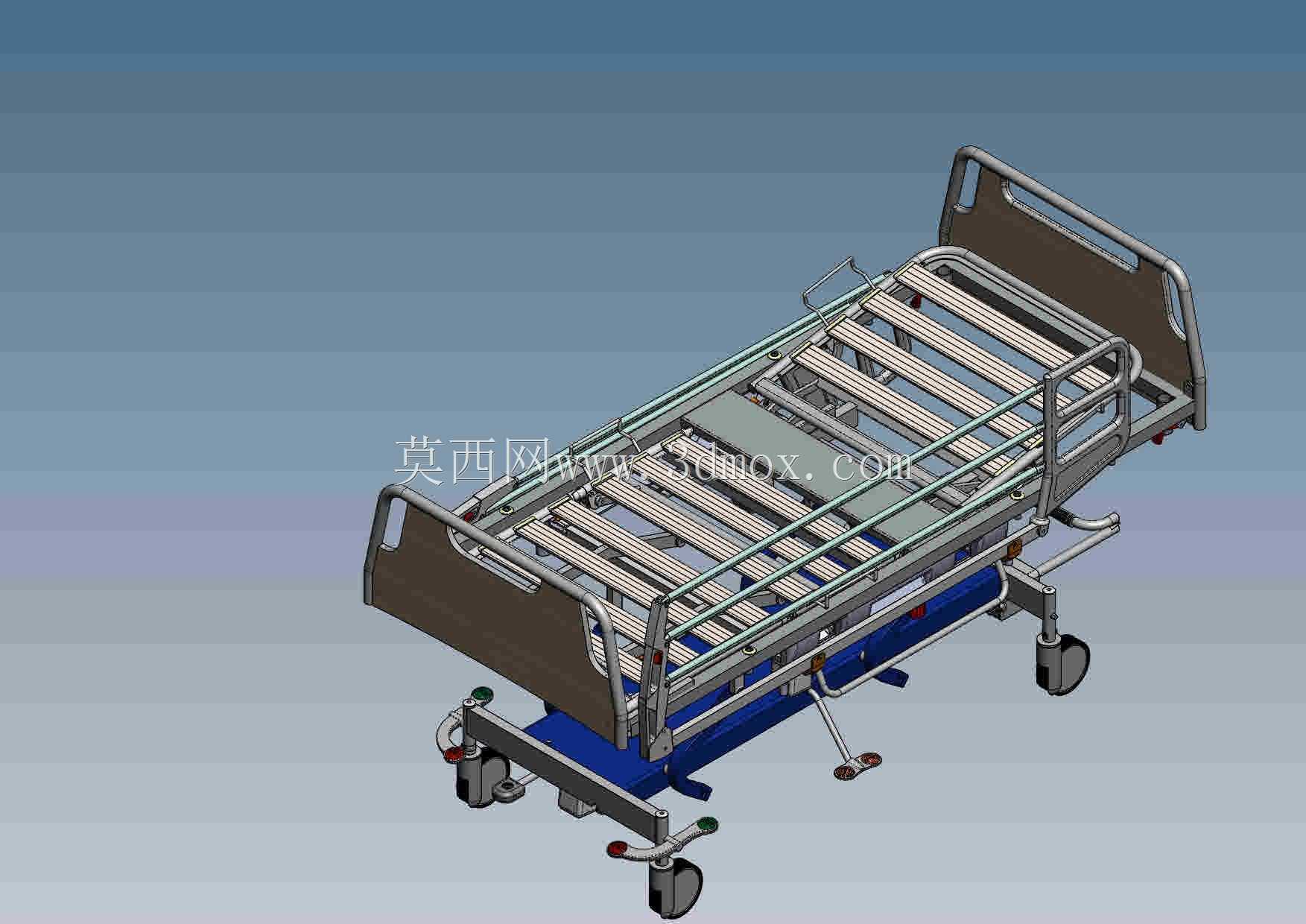

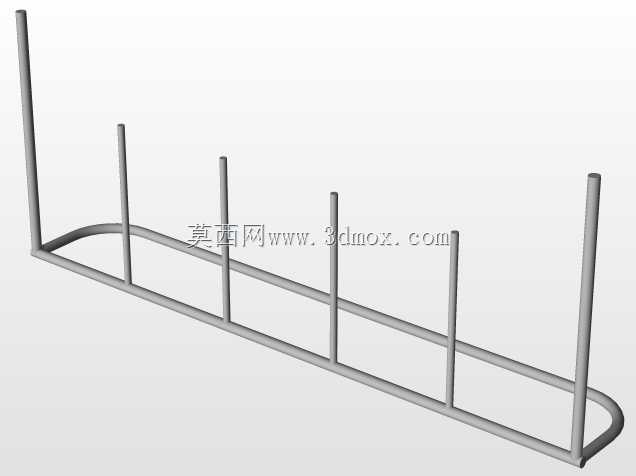

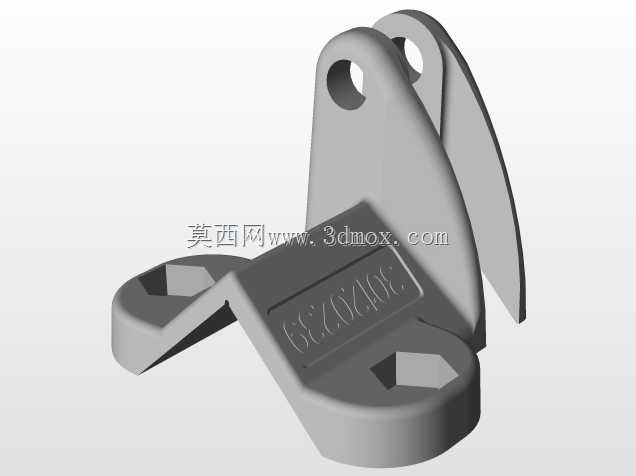

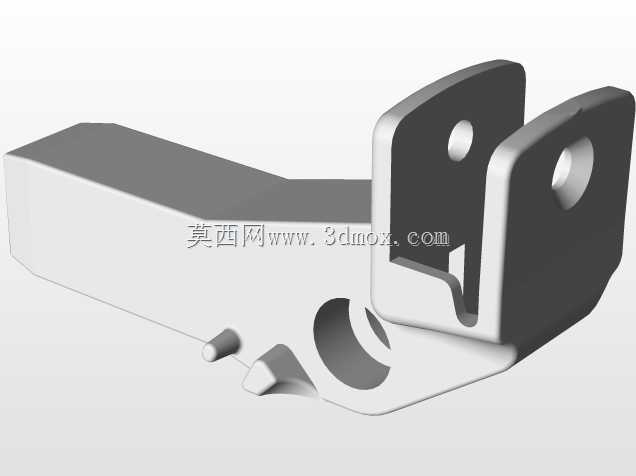

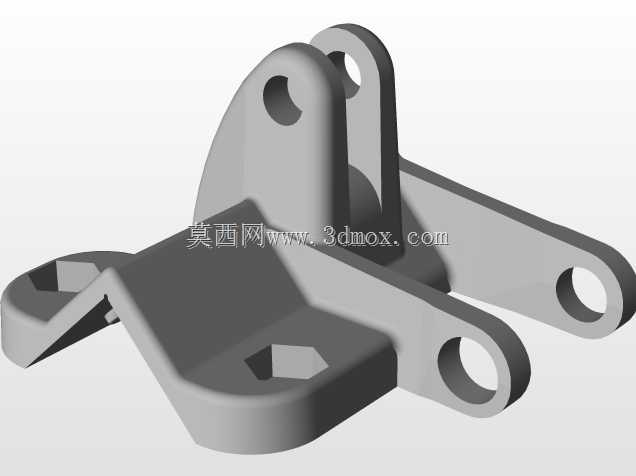

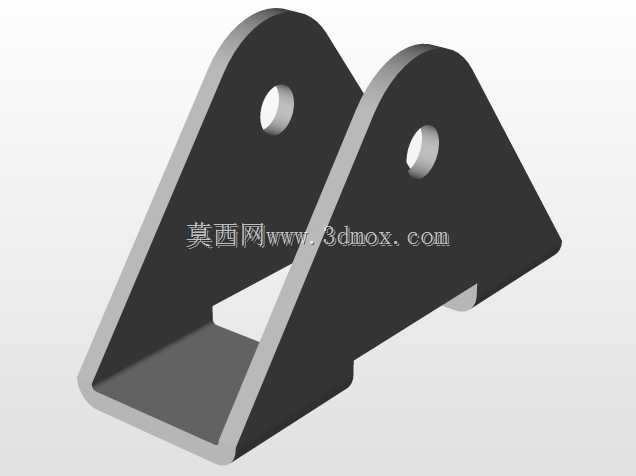

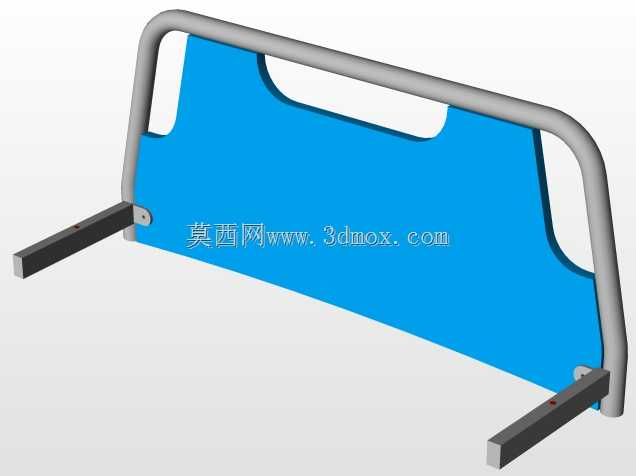

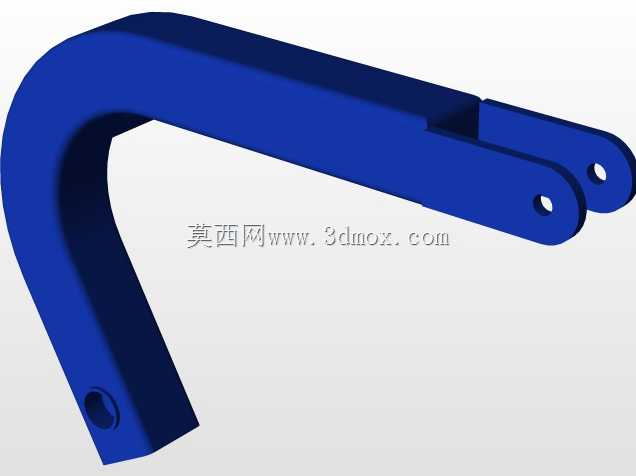

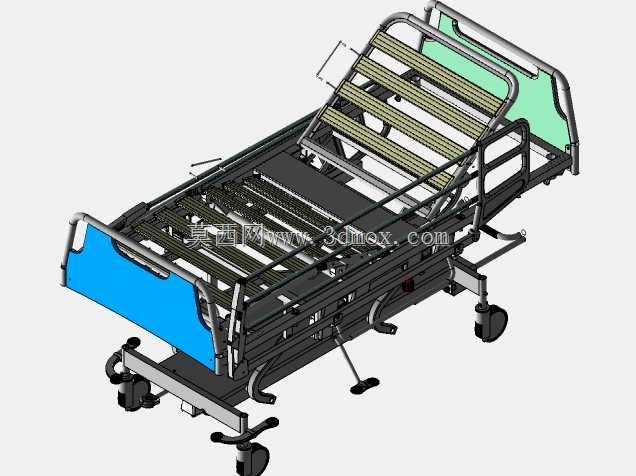

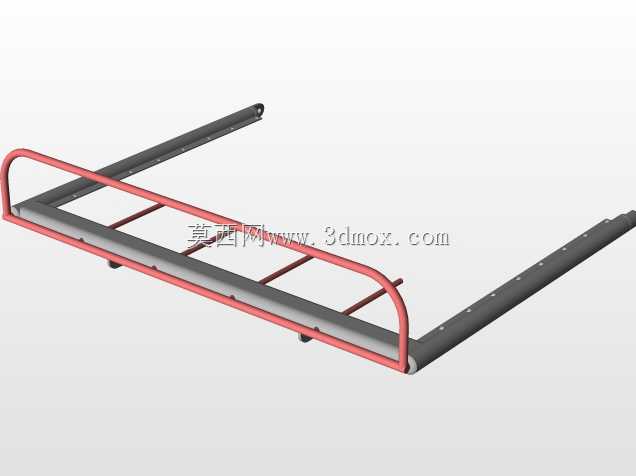

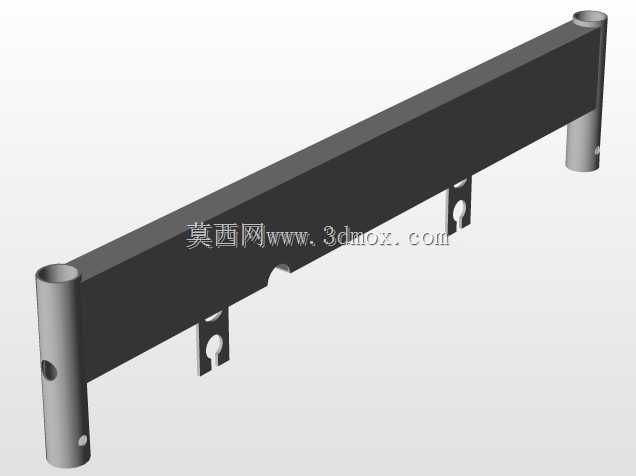

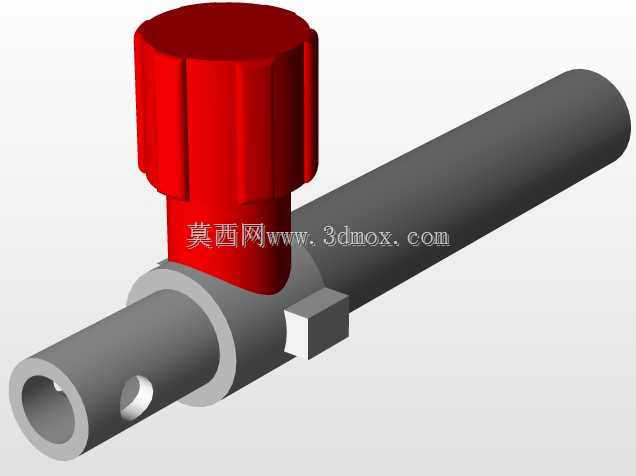

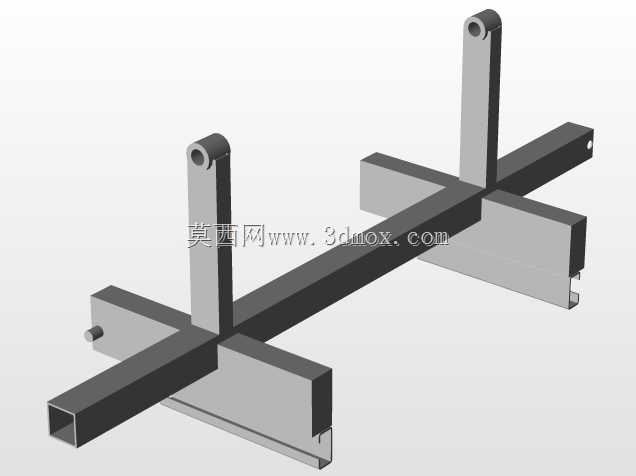

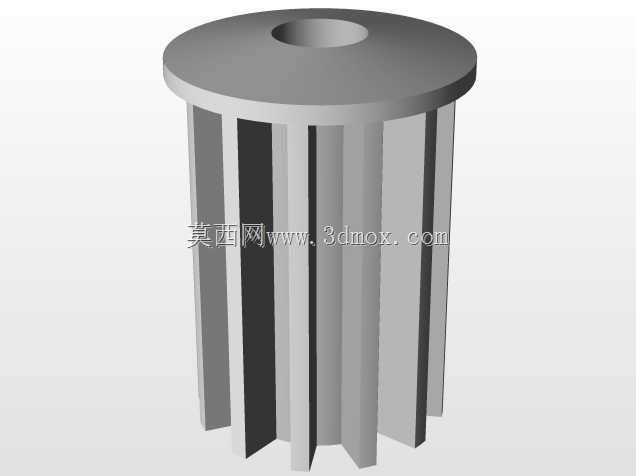

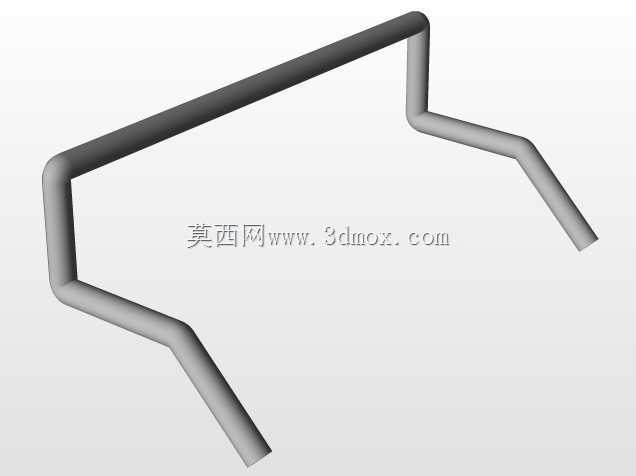

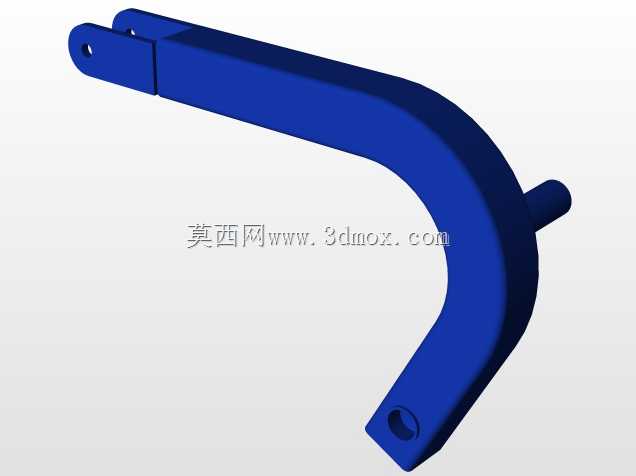

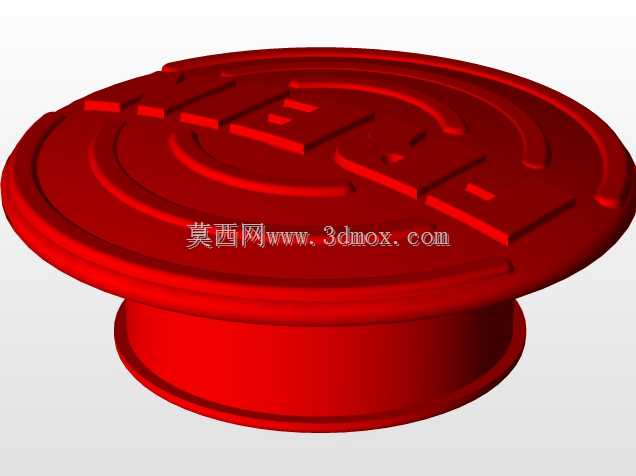

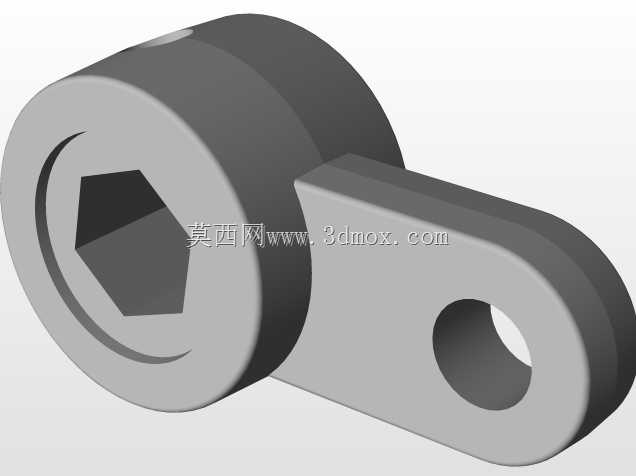

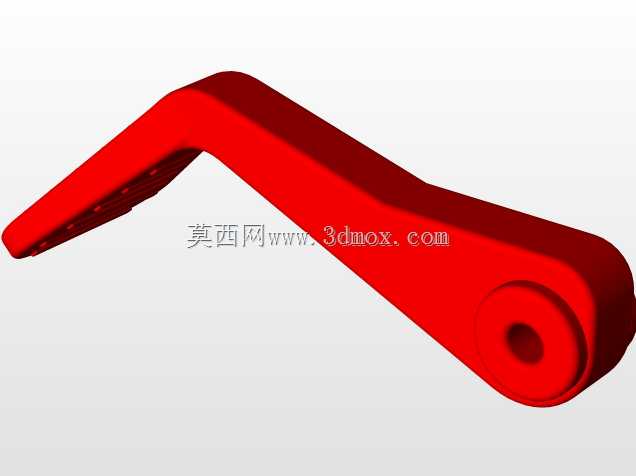

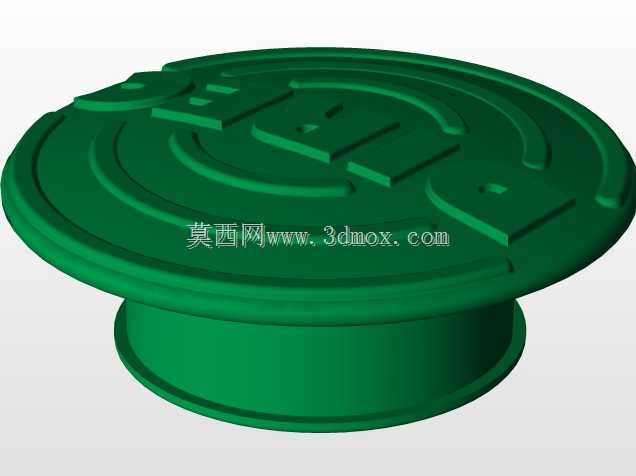

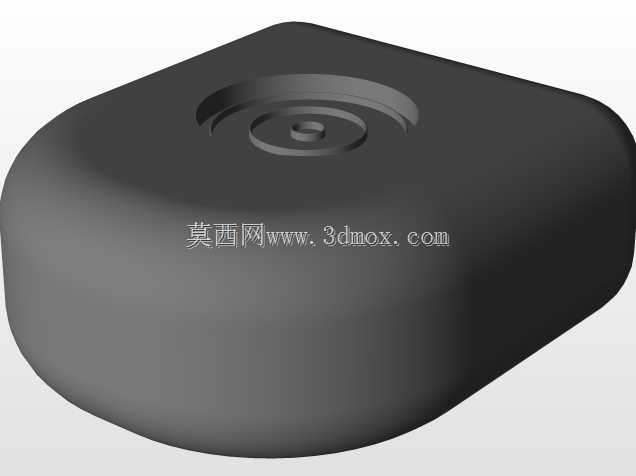

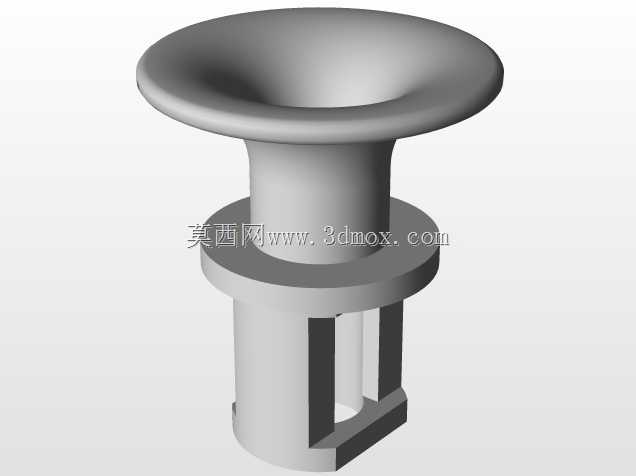

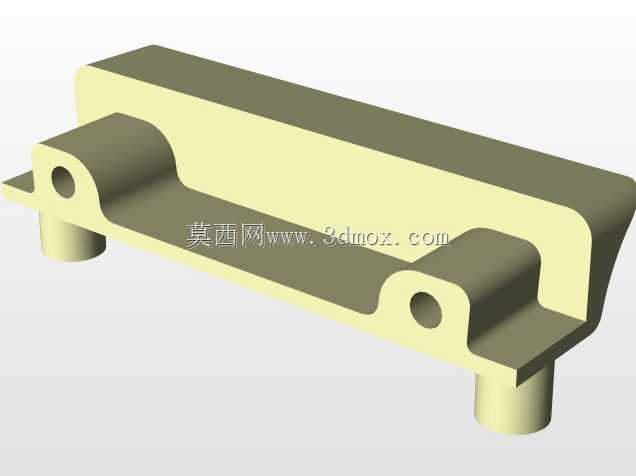

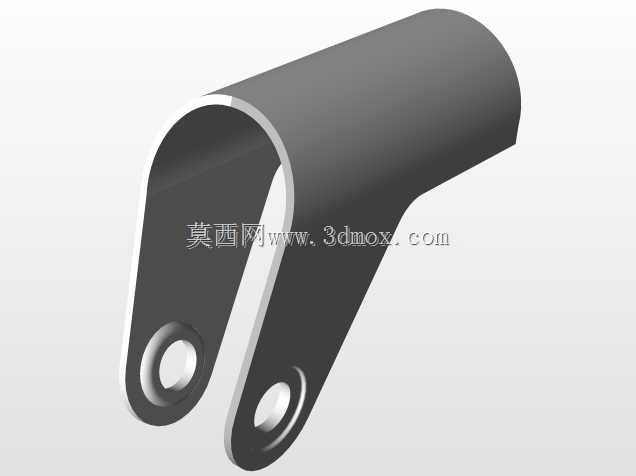

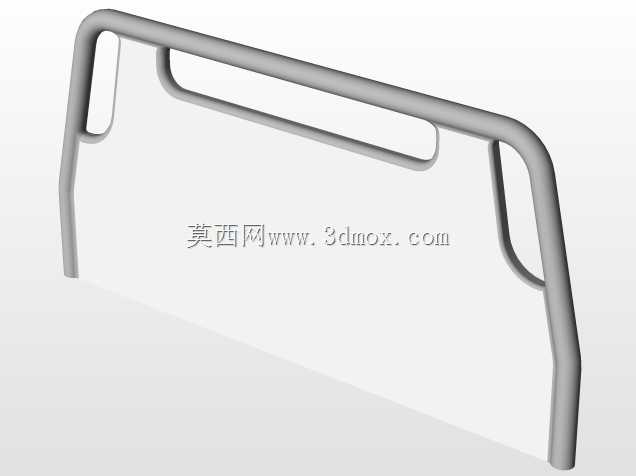

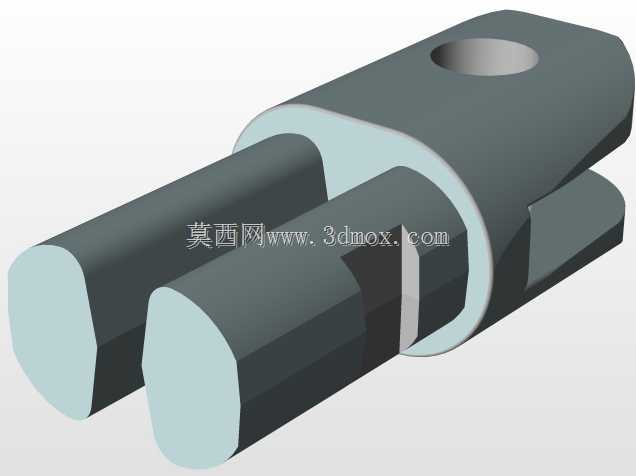

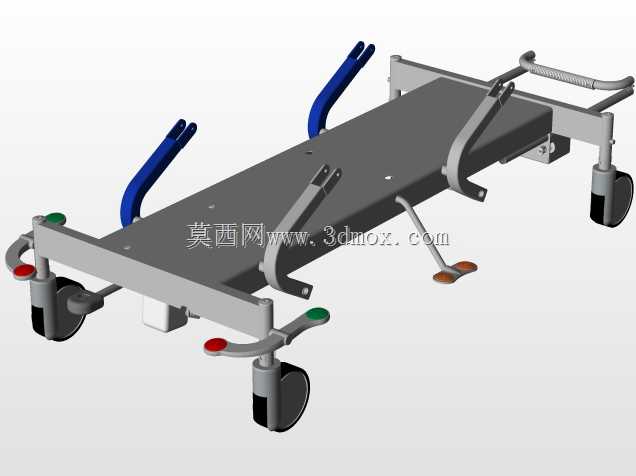

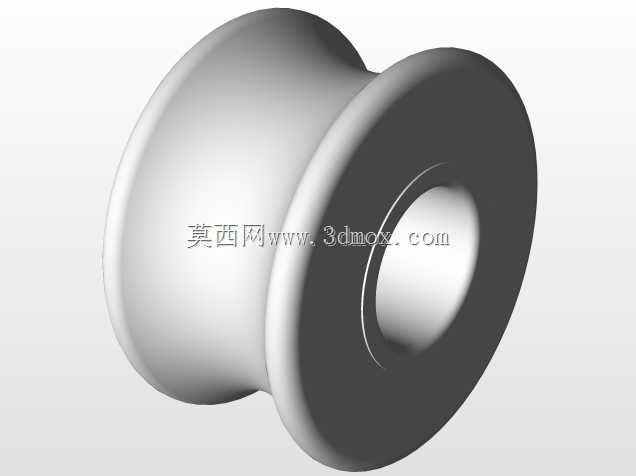

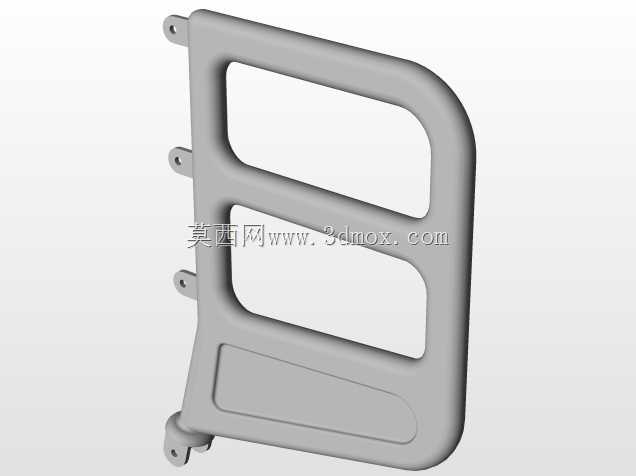

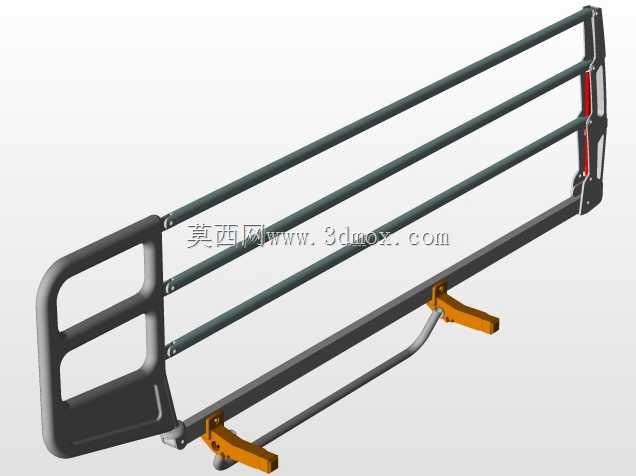

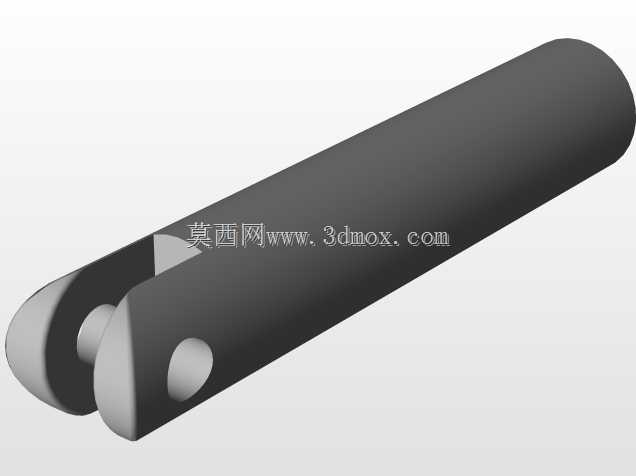

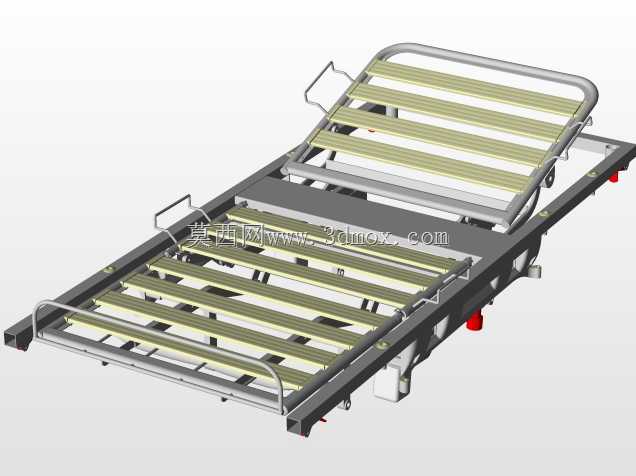

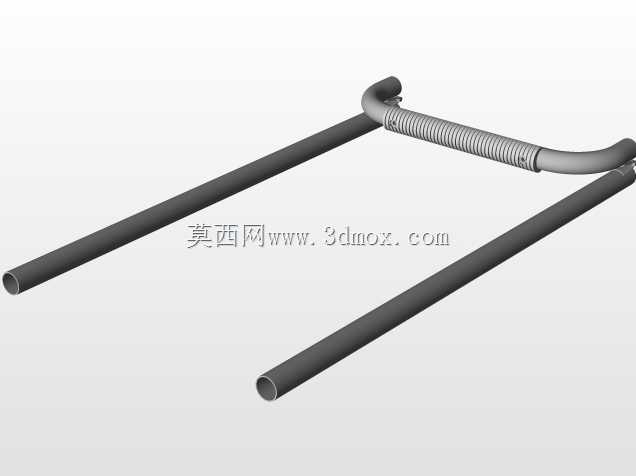

　　这类双孔支撑连接构件，主要应用在医用护理病床的侧边护栏升降、床板角度调节的铰接传动链路中，作为床体金属框架与活动调节部件之间的受力转接载体，日常需要承受病患倚靠、护栏抬升锁定、床板翻转时的交变载荷，是病床调节机构里不起眼但直接影响使用安全的基础受力件。从结构形态来看，构件采用双侧对称立板加底部承托槽的一体化构型，两块立板上的同轴通孔是核心的铰接安装位，用来穿装销轴连接活动连杆，底部的U型承托边则直接卡嵌在病床框架的矩形钢管上，不需要额外做复杂的贴合加工，就能保证安装时的定位精度，避免焊接或者螺栓紧固时出现构件偏移，导致后续连杆运动卡滞。

　　设计这类构件的时候，首先要考虑的是病床使用场景下的载荷冗余，毕竟医用设备的安全系数要求远高于普通民用家具，立板的厚度选取要匹配销轴的剪切强度，通孔的位置度公差需要控制在合理范围，保证双侧穿轴后连杆转动无别劲，不会出现单侧受力磨损过快的问题。立板与底部承托槽的过渡位置做了圆弧倒角处理，一方面是消除钣金折弯或者型材加工时的应力集中点，避免长期交变载荷下出现焊缝开裂或者板材疲劳断裂，另一方面也能减少安装时的锐边划伤风险，符合医用设备的安全防护要求。

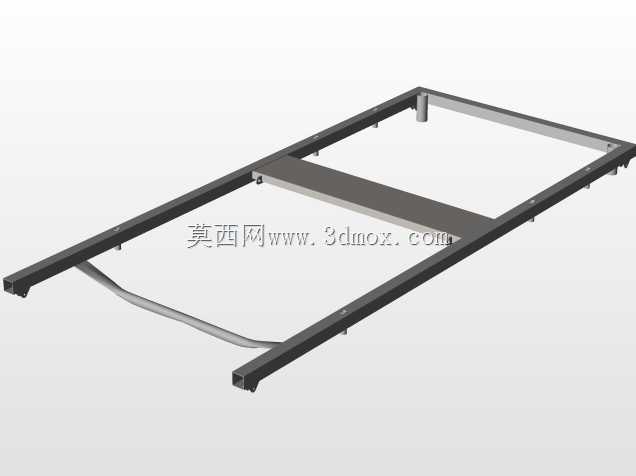

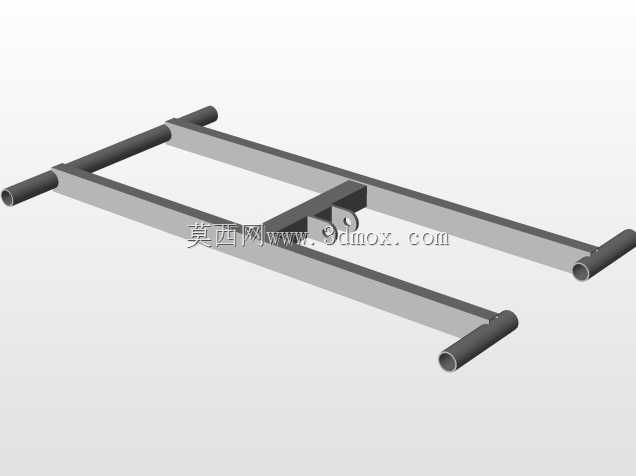

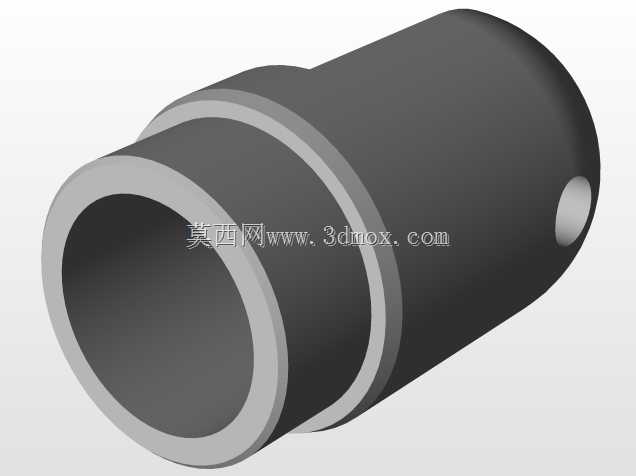

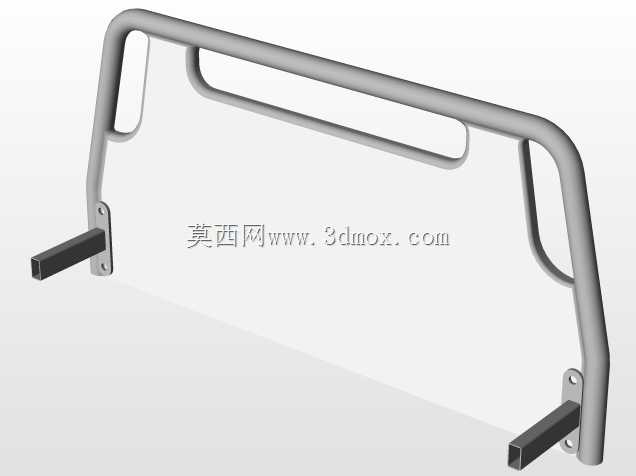

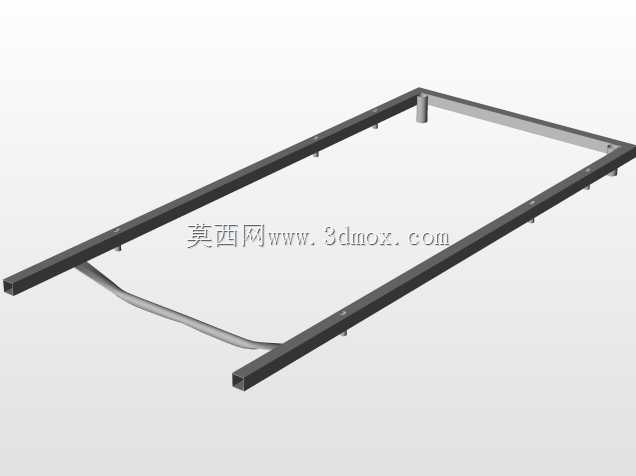

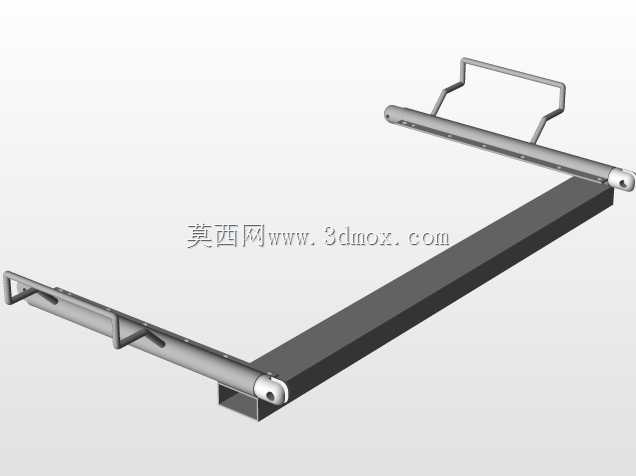

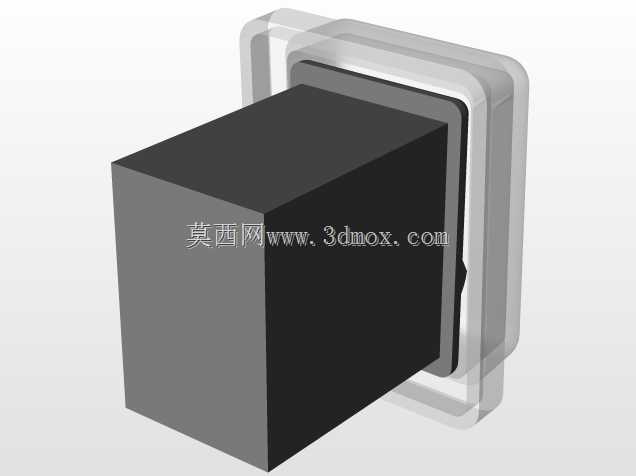

　　从安装边界来看，构件底部的U型槽内宽需要和常用的病床框架方管外径做适配，保证卡装后间隙控制在0.2mm以内，既不会因为间隙过大出现安装后晃动，也不会因为间隙过小导致现场装配时无法顺利卡入。双侧立板的间距要匹配所连接的连杆端部宽度，预留足够的转动空间，避免连杆抬升或者下落时和立板侧面发生摩擦。立板上的通孔直径要适配标准的圆柱销轴，公差选取基孔制间隙配合，保证销轴穿装后既能灵活转动，又不会出现过大的径向窜动，降低运行时的异响和磨损。

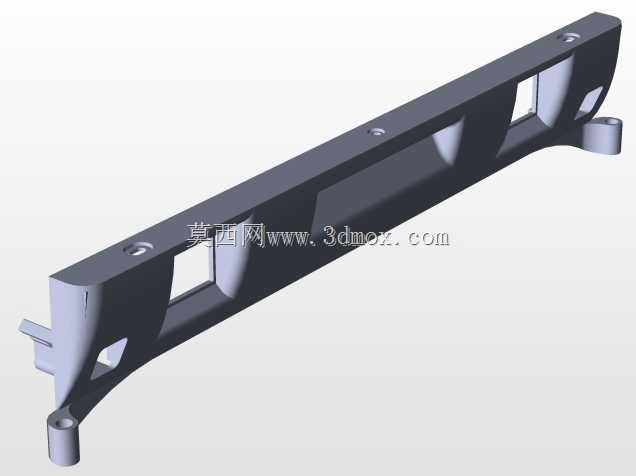

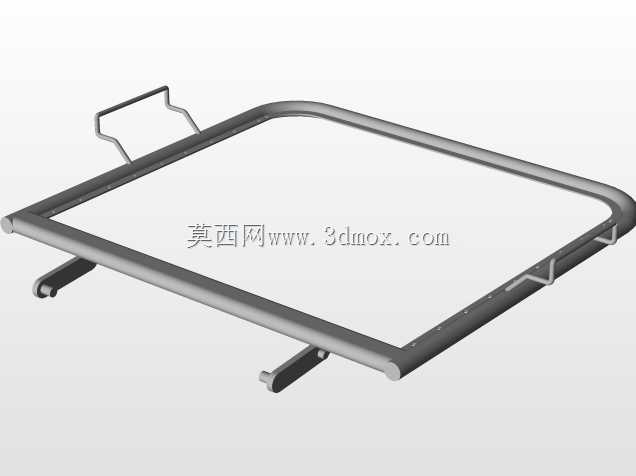

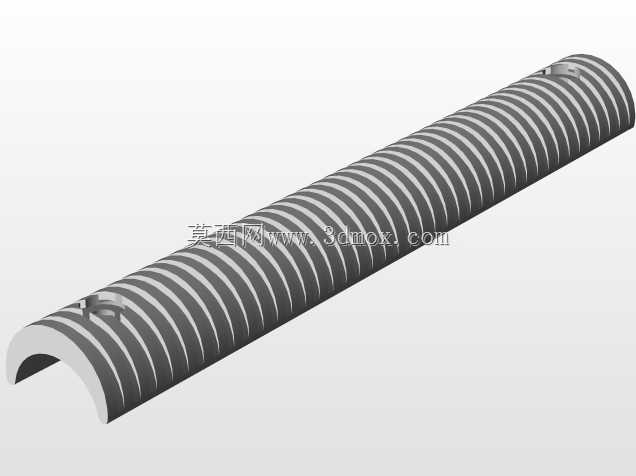

　　实际使用过程中，这类支撑件不需要做额外的表面装饰处理，常规的喷塑或者发黑处理即可满足医用环境下的防腐蚀、易清洁要求，表面不能有明显的凸起或者毛刺，避免勾挂病床的床单、病患的衣物，也方便日常消毒擦拭。构件的整体构型没有多余的冗余结构，所有的型面变化都是围绕受力传递和安装定位设计，底部承托槽的折边长度经过测算，既能保证和方管贴合时有足够的接触面积分散紧固力，也不会因为折边过长占用床架内部的走线空间，毕竟病床框架内部还要布置调节电机的线缆、手动调节的传动杆等部件，每一处安装件的轮廓都要做边界校核，避免和其他部件产生干涉。

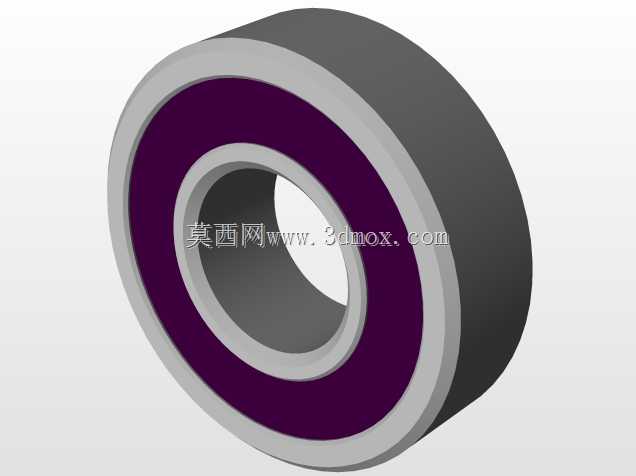

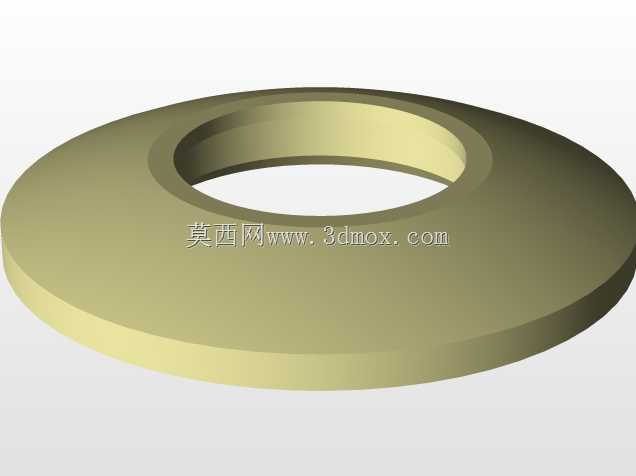

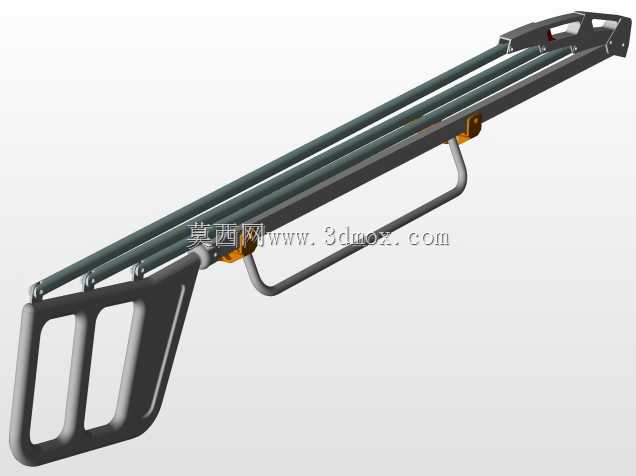

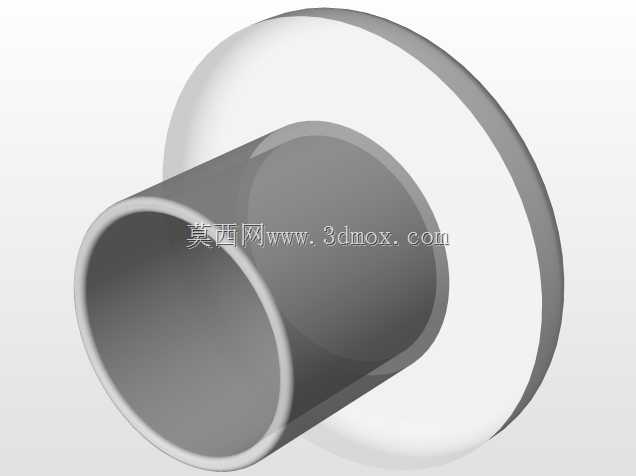

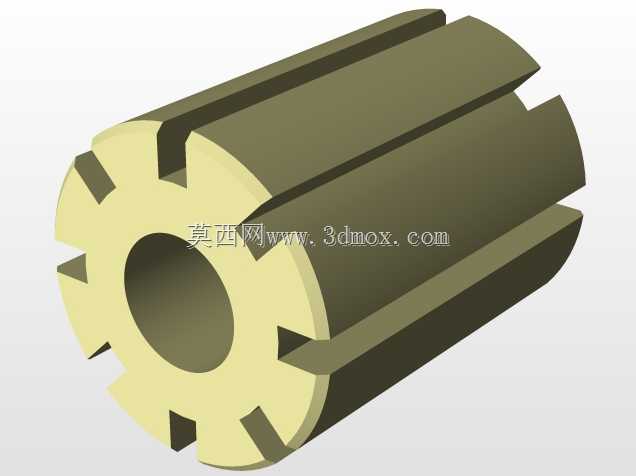

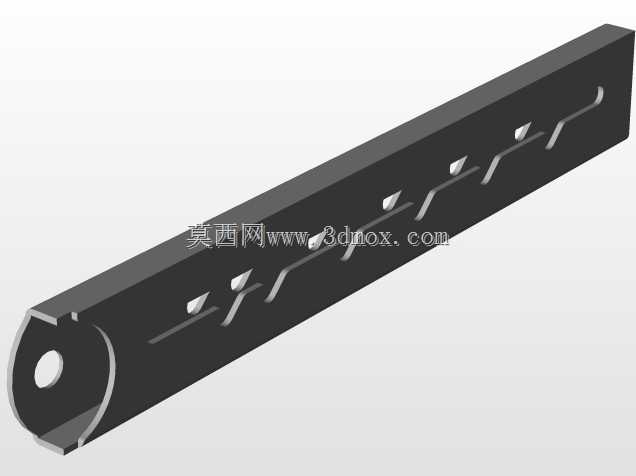

　　在铰接位的设计细节上，通孔的边缘做了轻微的沉孔处理，去除钻孔或者冲压产生的飞边，避免销轴装入后飞边刮擦销轴表面的润滑层，长期使用后出现转动卡涩。双侧立板的外侧平面要保证和销轴轴线垂直，这样连杆转动时端面和立板的接触是均匀面接触，不会出现偏磨导致的间隙变大，使用一段时间后护栏出现晃动感。这类构件虽然结构不复杂，但在整套病床的调节机构里，每一处安装位的尺寸偏差都会累积到最终的调节手感和锁定可靠性上，所以建模时需要把安装配合面的公差、装配时的避让空间、受力后的形变余量都考虑进去，不能只做外观构型的复刻，要结合实际装配和使用的需求去核对每一处尺寸的合理性。比如立板的高度不能过高，否则会抬升连杆的铰接点位置，导致护栏抬升后的高度不符合医用护理的防护要求，也不能过低，否则会降低铰接点的受力力臂，让构件承受的弯曲应力变大，缩短使用寿命。底部承托槽的紧固孔位要和床架方管上的预装孔位对齐，孔距的公差要控制在装配允许的范围内，方便现场安装时快速对位，不需要二次扩孔调整，提升病床整体的装配效率。
