家用手动柑橘类水果榨汁挤压器结构设计

　　这款手动挤压器主要面向家庭厨房、小型饮品店的鲜榨果汁制备场景，针对柑橘类水果的榨汁需求做了针对性的结构优化，日常使用中可完成柠檬、橙子、西柚等常见芸香科水果的汁液提取作业，无需外接电源，依靠手部按压力度即可完成榨汁操作，适配桌面、料理台等多种平面放置场景，使用时无需额外固定结构，依靠底部容器的自重即可保持作业稳定。

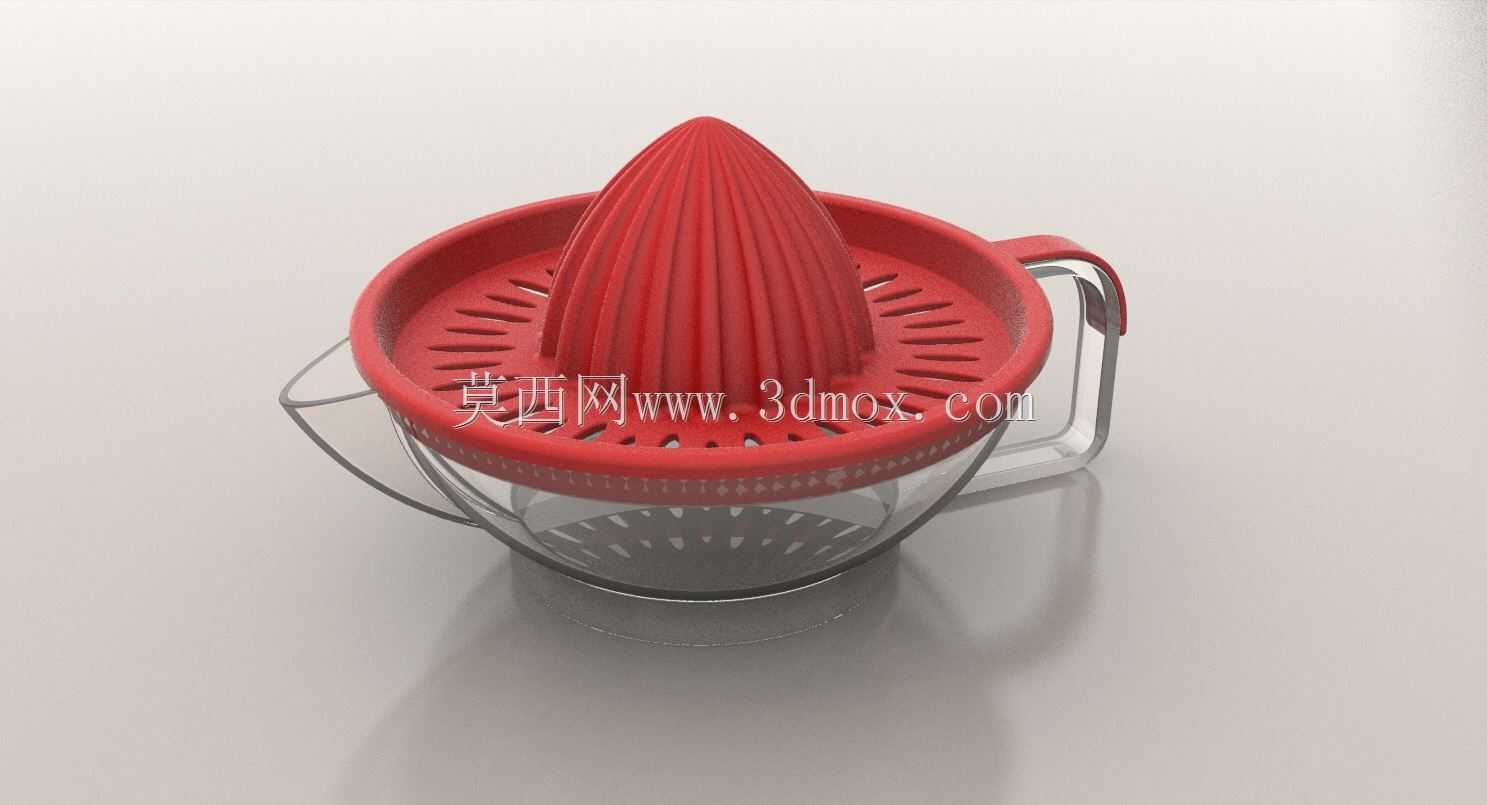

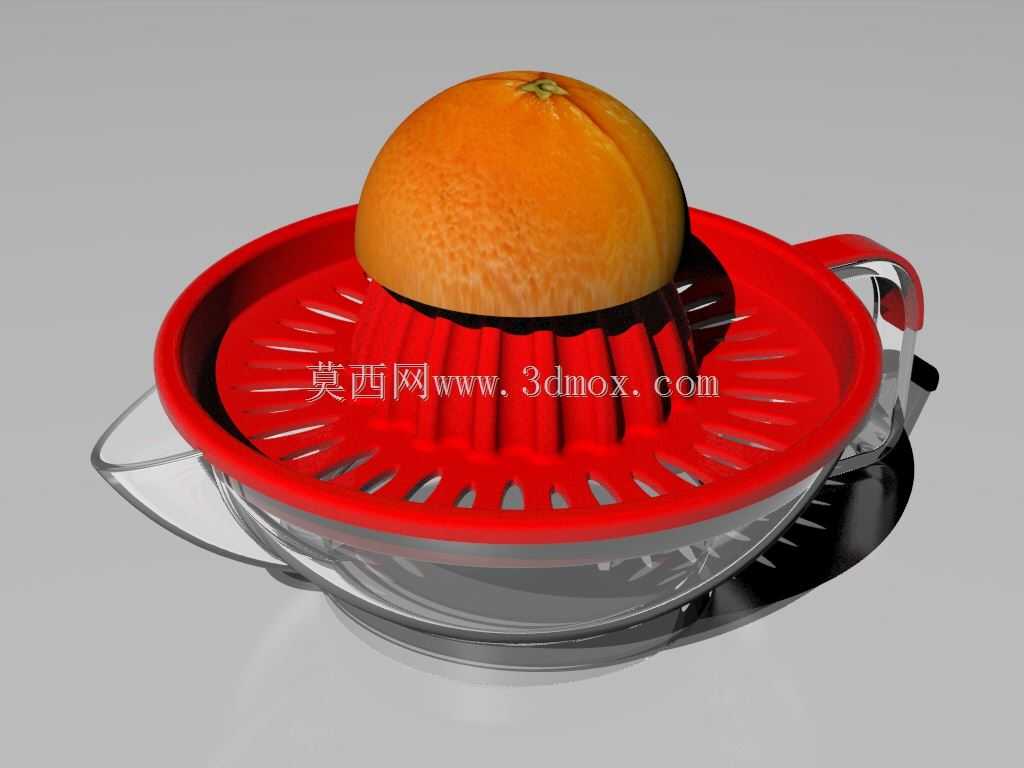

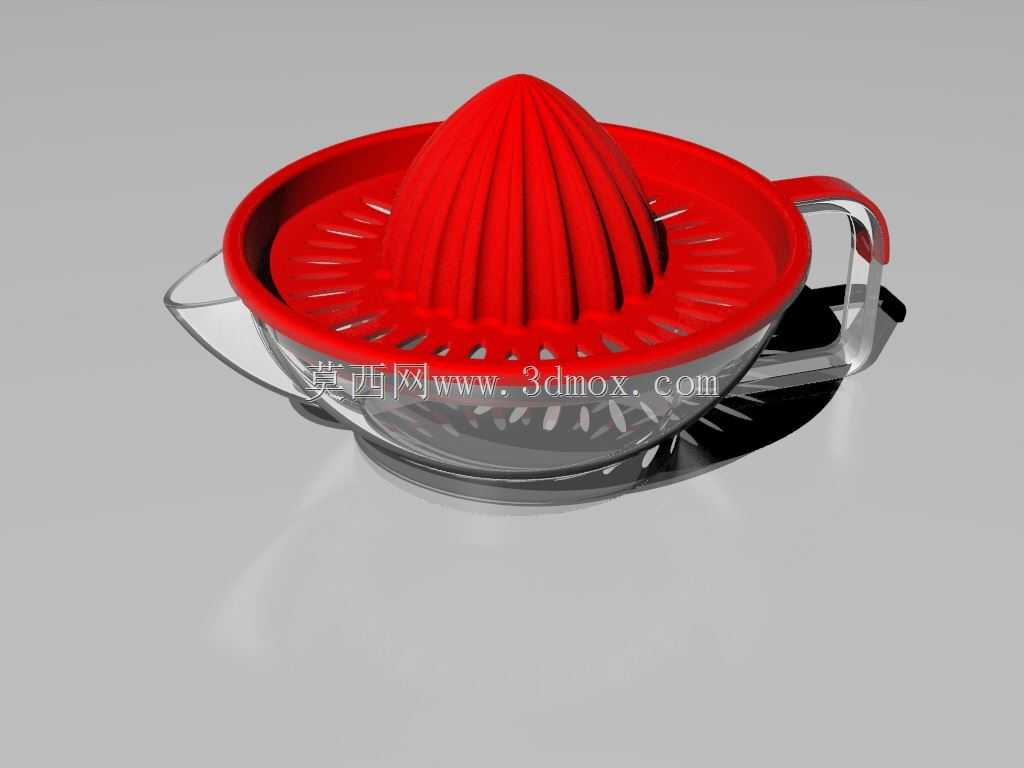

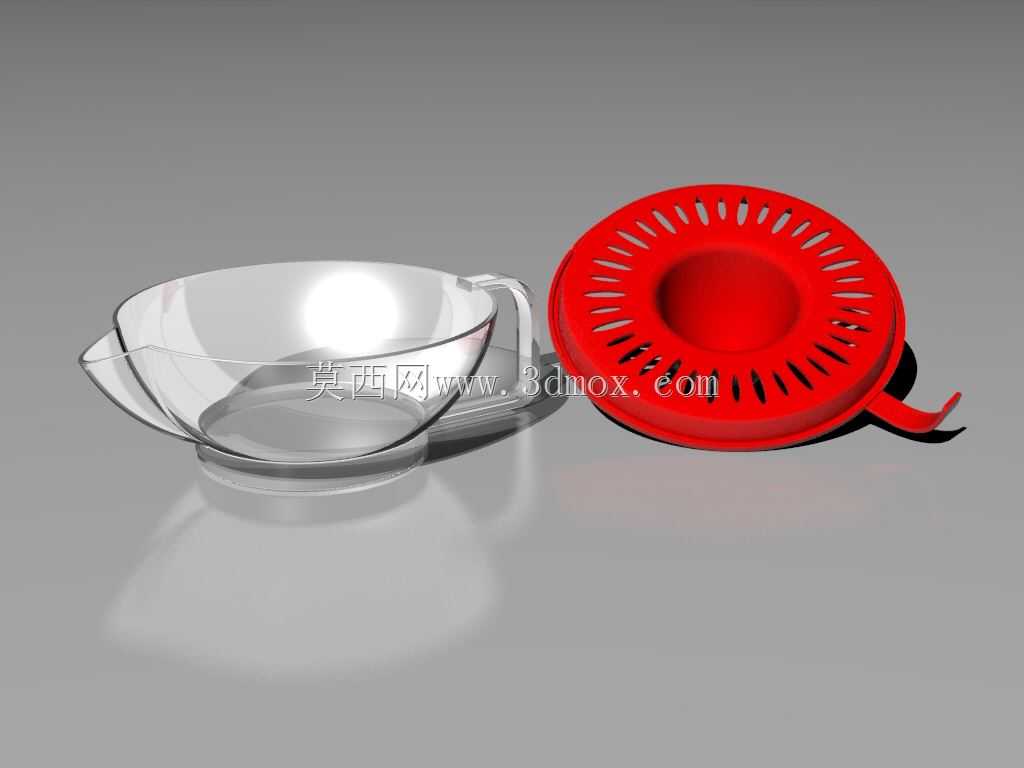

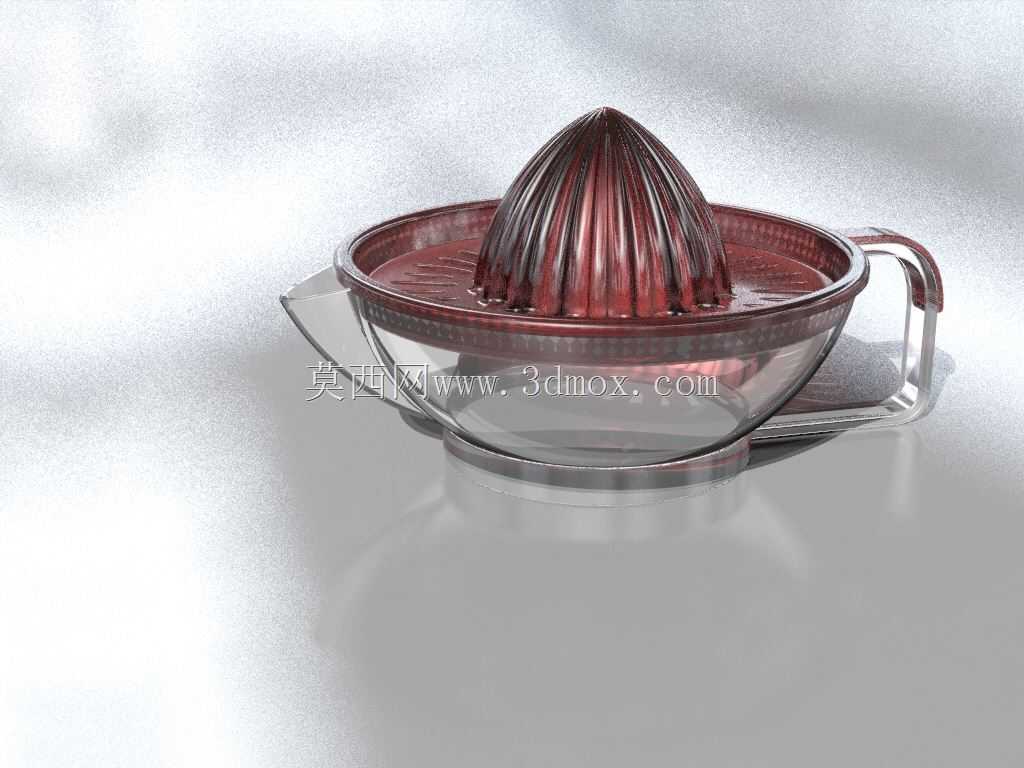

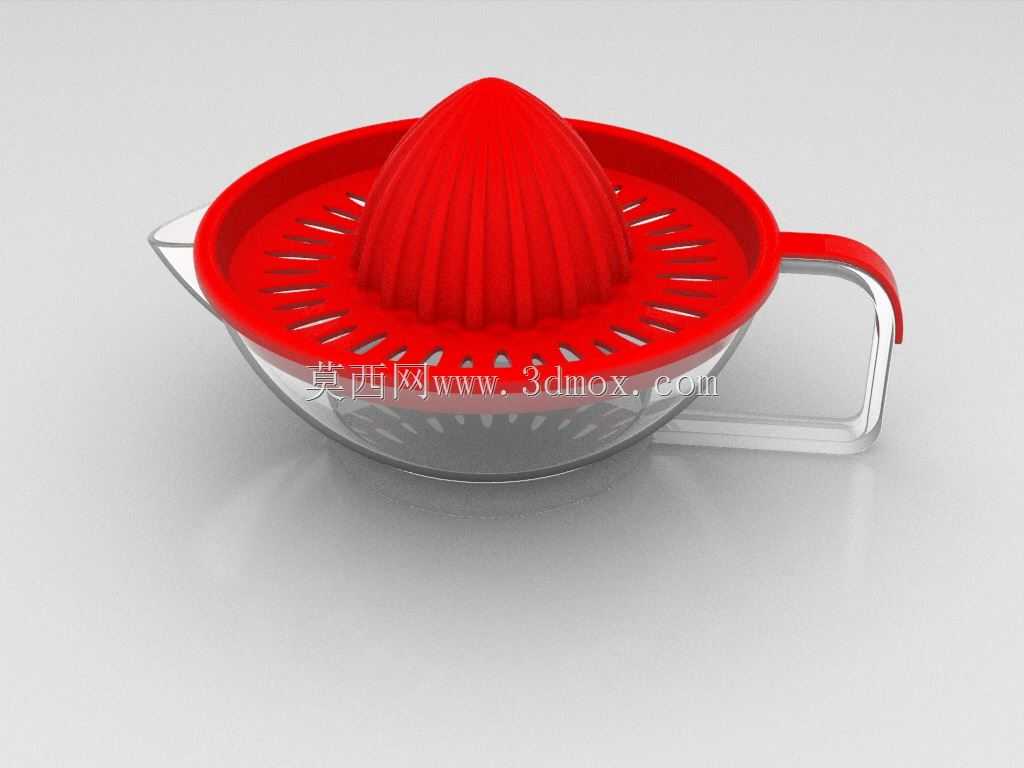

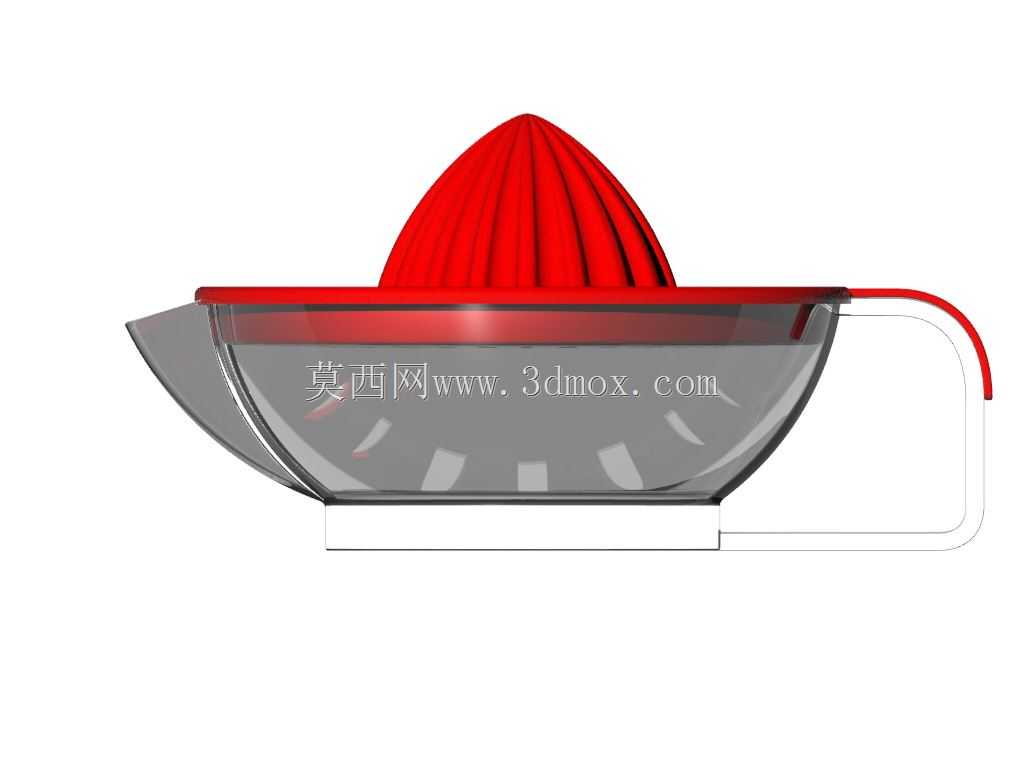

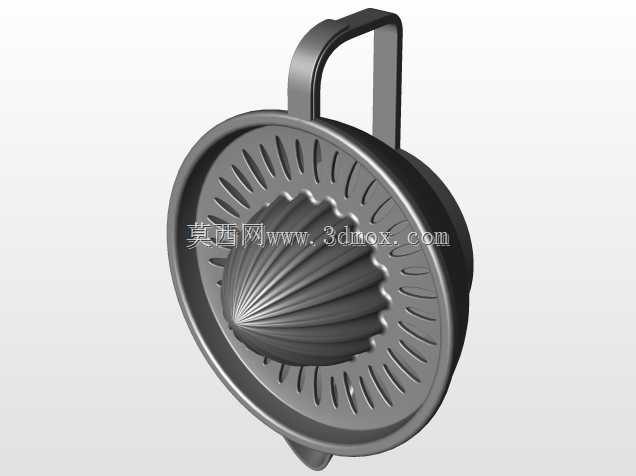

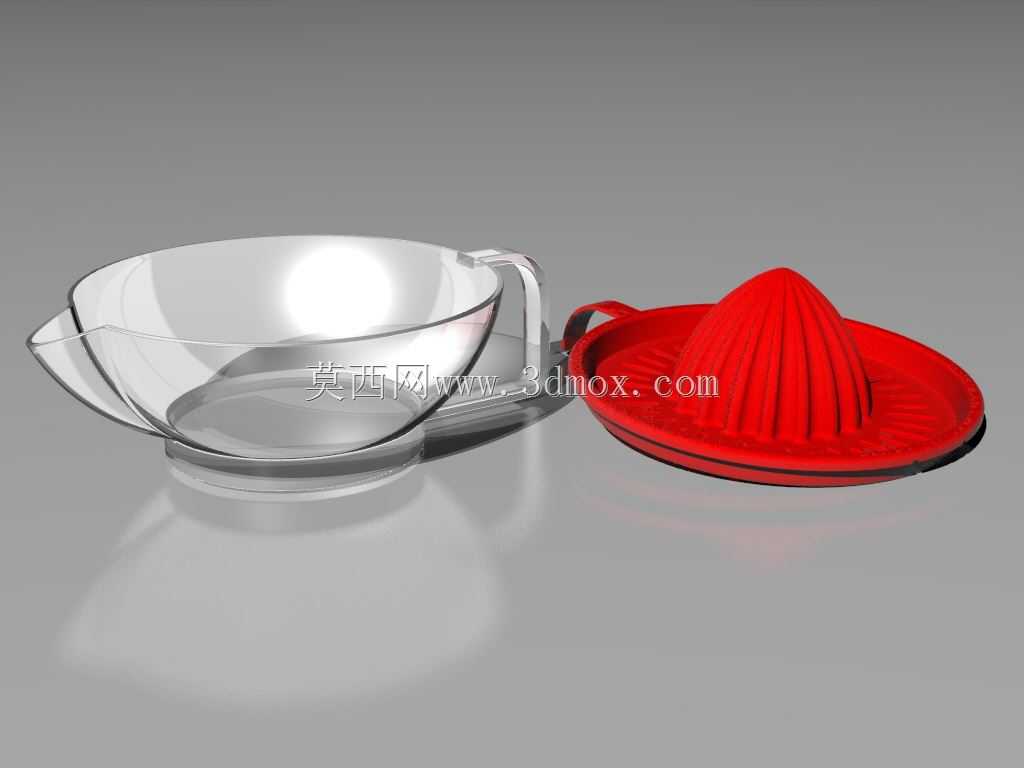

　　从功能结构来看，该挤压器采用上下分体式组合设计，上部为带凸棱的挤压锥结构，锥面均匀分布多道径向凸起棱条，棱条高度从锥顶向锥底逐步降低，相邻棱条之间预留汁液导流槽，当切开的半果扣在锥面上施加旋转按压力时，果肉细胞在棱条的挤压下破裂，汁液顺着导流槽向下汇集，穿过上部滤盘的镂空筛孔流入下部的接汁容器内；滤盘的筛孔采用长条形窄缝设计，缝隙宽度控制在2mm以内，可有效拦截果籽、粗大的果瓤纤维，避免杂质混入最终的汁液中，滤盘边缘延伸出一体式导流嘴，倾倒汁液时可形成稳定的液流，不会沿容器外壁滴落。下部接汁容器采用高透材质制作，侧壁带有容量刻度标识，可直观观察收集到的汁液容量，容器单侧设置弧形把手，把手与容器主体的连接位置做了圆弧过渡加强，握持时受力均匀，满容状态下提起也不会出现连接处开裂的问题，接汁容器的口沿与上部滤盘采用卡扣式配合，对位后旋转即可完成锁紧，使用过程中不会出现上下部分错位滑脱的情况。

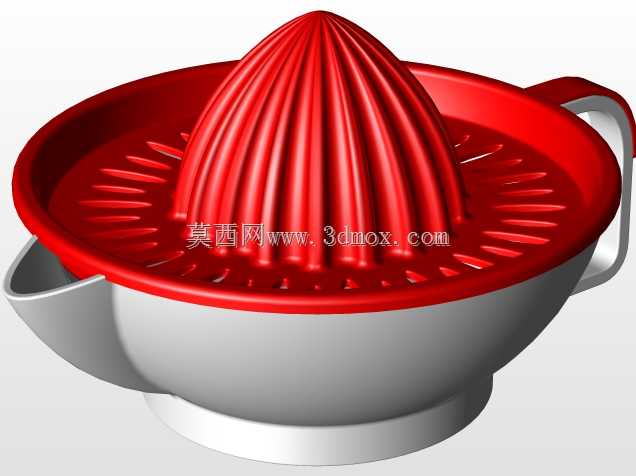

　　设计过程中优先考虑了手动操作的人机工程特性，挤压锥的锥度设置为1:1.7，既可以适配直径40mm到90mm区间的不同尺寸柑橘类水果，也能保证按压旋转时的施力角度符合手腕自然活动范围，长时间操作也不会产生明显的酸胀感；上部挤压组件采用食品接触级的硬质耐磨材质，表面做哑光磨砂处理，水果切面与锥面接触时不会出现打滑偏移，棱条的边缘全部做R0.5mm的圆角处理，避免锋利边缘划伤手部，同时也不会在挤压过程中刮下果皮内层的白瓤，减少汁液的苦涩感。

　　从安装与尺寸边界来看，该挤压器整体最大外径为140mm，含把手的总宽度为175mm，整体高度为110mm，接汁容器的额定容量为300ml，日常放置时仅占用很小的台面空间，拆分后可直接放入标准家用洗碗机的上层碗篮进行清洗，无清洁死角；各部件的配合公差控制在±0.2mm以内，上下部件装配后间隙均匀，晃动量小于0.3mm，既不会因为配合过紧导致拆分困难，也不会因为间隙过大出现汁液渗漏的问题。

　　在实际使用场景中，该挤压器除了日常家庭制备鲜榨果汁外，也可用于烘焙场景下的少量柠檬汁、橙汁提取，相比电动榨汁设备，它没有复杂的刀网、传动结构，拆装清洗的时间成本极低，单次榨汁作业从准备到完成清洁仅需1分钟左右，适合小批量、高频次的鲜榨需求；结构上没有易损的电子元件、传动部件，正常使用情况下仅需避免高处跌落即可长期使用，材质的耐温范围覆盖-20℃到100℃，可短时接触高温液体，也可放入冰箱冷藏存储。

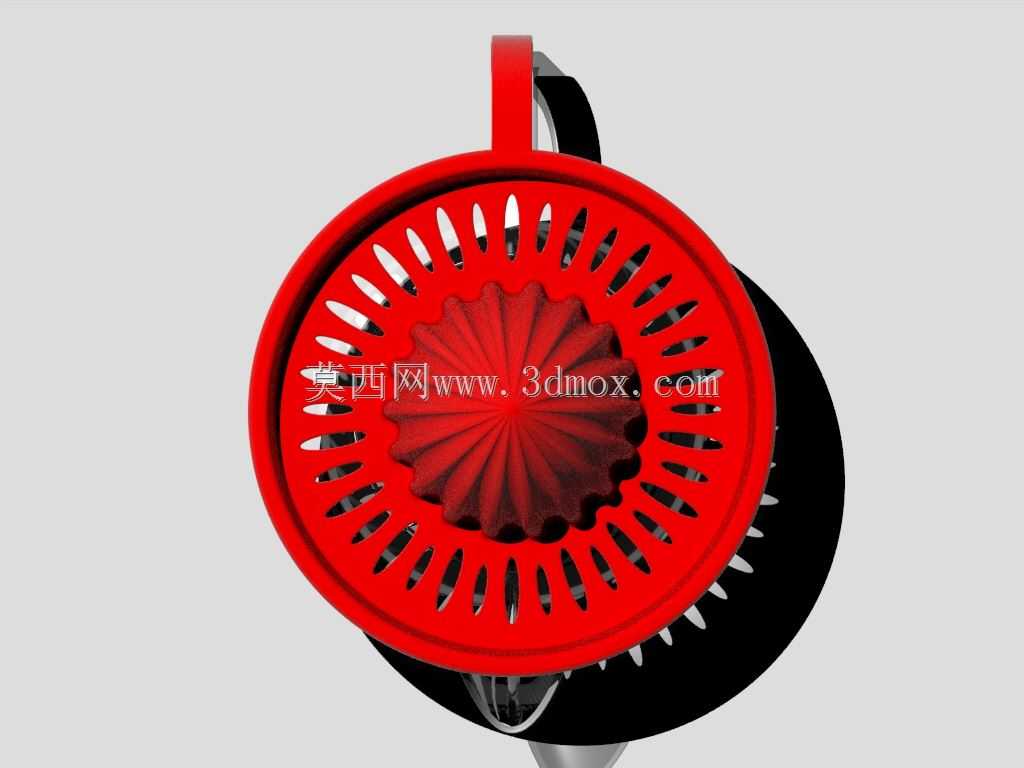

　　结构建模过程中，针对各部件的壁厚做了均匀化处理，主体部件的壁厚统一为2.5mm，把手、卡扣位置的壁厚做了渐变加厚，避免注塑生产时出现缩痕、翘曲问题，滤盘上的筛孔采用等距阵列排布，孔位与加强筋位置错开，保证滤盘整体的结构强度，施加150N的按压力时滤盘的形变量小于0.8mm，不会出现断裂、永久变形的问题；接汁容器的底部设置了一圈宽度为5mm的防滑胶圈安装位，装配防滑胶圈后，在光滑的石英石台面、玻璃台面上使用时，容器不会随按压旋转的作用力发生移位，进一步提升操作的稳定性。
