键控式组合法兰接头三维结构设计

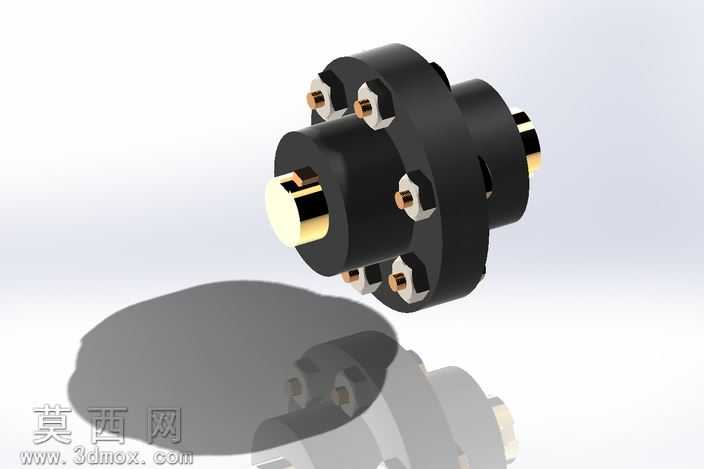

本法兰接头采用三维参数化建模方式完成整体结构搭建，建模过程中优先以轴系同轴对接的功能需求为核心逻辑，先完成两端轴接端的基准轴定位，再依次构建法兰盘基体、螺栓安装孔位、键控定位凸台等核心结构，所有孔位均采用同轴度约束保证装配精度，避免后续装配出现轴系偏移问题。渲染阶段针对不同部件匹配对应材质效果，法兰主体结构赋予哑光黑色硬质合金材质，模拟经过发黑处理的金属结构件质感，金属螺栓、螺母部件赋予亮面镀锌钢材材质，轴端对接位置赋予抛光金属材质，通过材质差异清晰区分不同功能部件，同时添加柔和的环境漫反射光影，搭配底部半透明投影效果，完整呈现接头的立体结构与装配层次。结构设计上采用双法兰盘对接形式，每个法兰盘沿圆周均匀分布六组螺栓紧固点位，通过六角螺母与螺栓的配合实现两个法兰盘的刚性压紧，同时在法兰与对接轴的连接位置设计键控嵌合结构，将传统法兰的沉台定位与键槽传力结构整合为一体，既保证法兰对接面的贴合密封性，又能通过键结构传递更大的扭矩，避免轴系转动过程中法兰与轴之间出现相对打滑。设计思路围绕无额外防护的外露式使用场景展开，省略了多余的密封护罩结构，将所有连接结构外露，方便日常检修时快速检查螺栓紧固状态，同时法兰盘边缘做了圆角过渡处理，避免安装过程中尖锐边角造成磕碰损伤，所有螺栓孔位均设计了沉台结构，让螺母安装后与法兰表面齐平，减少外接部件的干涉风险。建模过程中对所有配合面做了间隙预留处理，保证实际生产装配时螺栓可顺利穿入孔位，键槽与对接轴的键配合尺寸按照通用机械传动公差设定，兼顾装配便捷性与传力稳定性，整体结构紧凑，可直接应用于中小扭矩的轴系对接传动场景。
