嵌入式弹簧卡扣伏打照明灯具结构

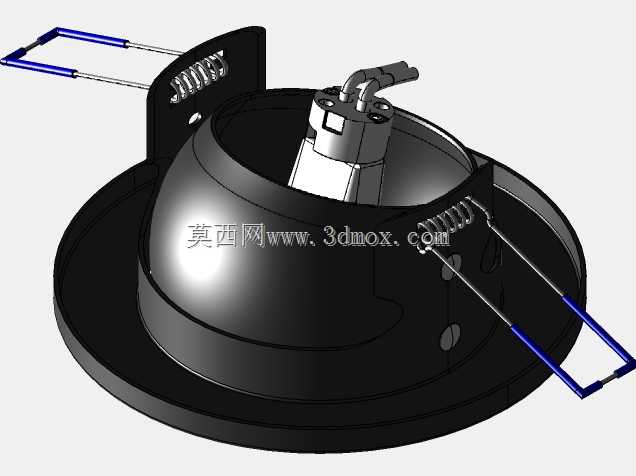

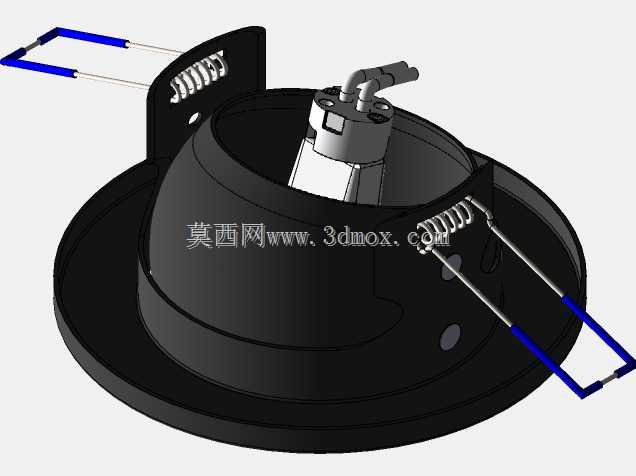

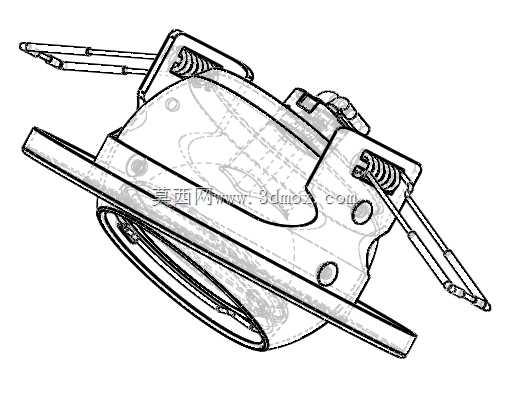

　　这款嵌入式伏打面板灯的结构设计，核心围绕吊顶暗装场景的安装适配与使用可靠性展开，日常多应用于办公空间、商业门店、家居厨卫的顶面嵌入式照明布设，区别于明装灯具的外露固定方式，其整体结构完全适配吊顶开孔后的暗装容纳需求，安装完成后仅出光面与吊顶饰面齐平，不会突出顶面破坏空间整体视觉协调性。从结构功能来看，两侧对称布置的弹簧卡扣是实现快速安装的核心构件，卡扣通过铰接结构与灯体主体连接，内置的扭簧持续提供向外的张紧力矩，安装作业时施工人员只需将两侧卡扣向上掰起贴合灯体侧壁，将灯体整体塞入预先开好的吊顶开孔内，松开卡扣后扭簧的复位力矩会带动卡扣向外张开，卡扣末端的弯折结构会牢牢勾住吊顶板材的背面，配合灯体前端突出的环形安装边，

　　从吊顶饰面的正反两侧形成夹持固定，无需额外螺丝、挂件等辅助紧固件，单人即可完成全部安装作业，大幅降低现场施工的工时消耗。灯体主体采用近似半球形的内腔结构，这种曲面内腔设计一方面可以为内部的光源组件、驱动电路预留足够的安装容纳空间，避免元器件排布拥挤导致的散热不畅问题，另一方面曲面内壁可以配合反光材质形成均匀的漫反射光路，减少出光的眩光问题，让照射区域的光线分布更柔和均匀，避免局部亮斑或暗区的出现。前端的环形安装边除了承担安装限位的作用外，其宽度尺寸经过反复校核，能够覆盖吊顶开孔边缘的施工误差，即使开孔尺寸存在±3mm的偏差，安装边也能完全遮盖开孔缝隙，不会露出内部的吊顶基材，降低现场施工的开孔精度要求。

　　两侧延伸出的引线结构做了防拉扯的应力释放设计，引线与灯体壳体的衔接位置设置了柔性防护套，安装过程中拖拽引线接线时，外力不会直接传递到内部的接线端子上，避免接线松脱导致的接触不良故障，同时防护套也能阻挡吊顶内部的灰尘、潮气顺着引线缝隙进入灯体内部，提升灯具在复杂吊顶环境下的使用寿命。设计过程中对安装边界的尺寸校核覆盖了主流的吊顶板材厚度适配范围，弹簧卡扣的张开行程可以适配5mm到25mm厚度的各类吊顶板材，包括石膏板、矿棉板、铝扣板、集成吊顶模块等常见吊顶材质都能兼容安装，灯体的整体高度控制在常规吊顶的内部预留空间范围内，不会与吊顶内部布设的管线、龙骨构件发生位置干涉。灯体壳体上预留的多个定位凸点，是内部光源板、反光罩、

　　扩散板组件的安装定位结构，装配时各个组件可以通过凸点快速卡合定位，不需要额外的定位治具就能保证各组件的同轴度，避免装配偏差导致的出光偏移问题，同时卡合式的装配结构也方便后期的维护拆卸，出现光源故障时只需撬动前端的环形边就能将灯体从吊顶中取出，拆开卡合结构即可更换内部故障组件，不需要破坏吊顶结构。从结构强度角度来看，两侧弹簧卡扣的铰接位置做了局部加厚处理，反复掰动卡扣进行安装拆卸也不会出现铰接位断裂的问题，扭簧的弹力经过反复调校，既能够提供足够的夹持力避免灯具从吊顶脱落，又不会因为弹力过大导致安装时需要过度用力掰动卡扣，提升安装作业的便利性。
