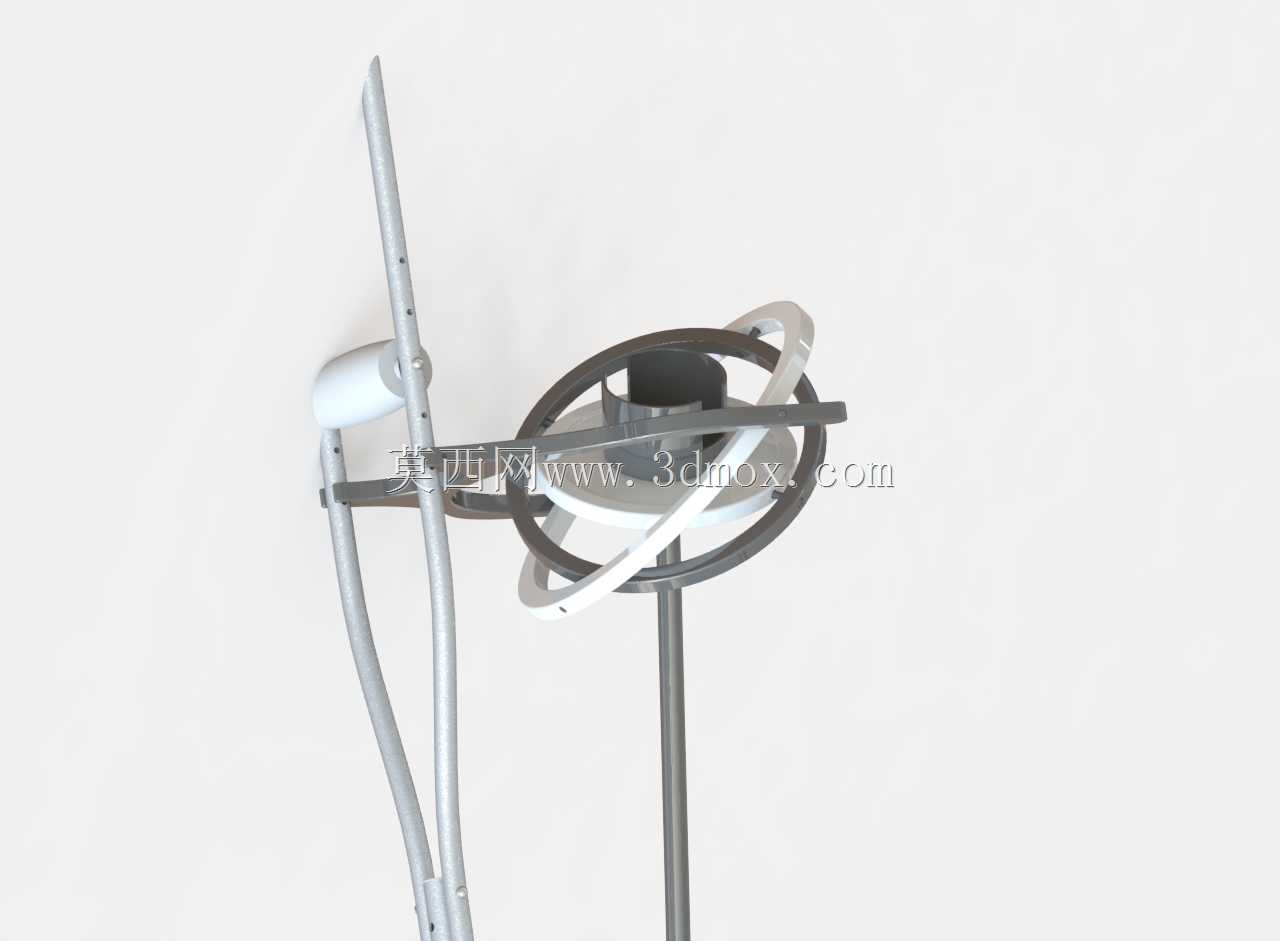

拐杖稳定杯托及磁吸可换底座结构设计

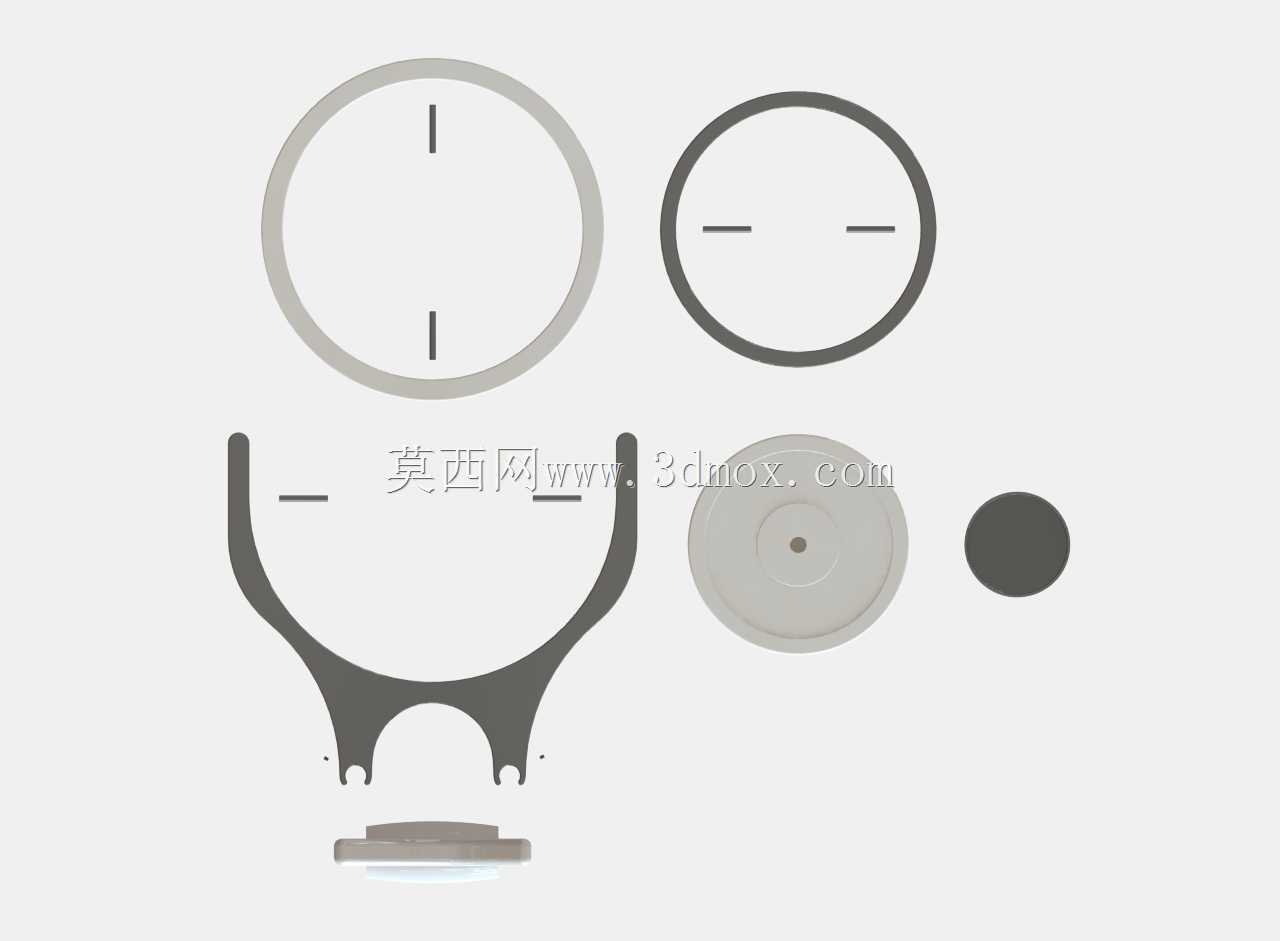

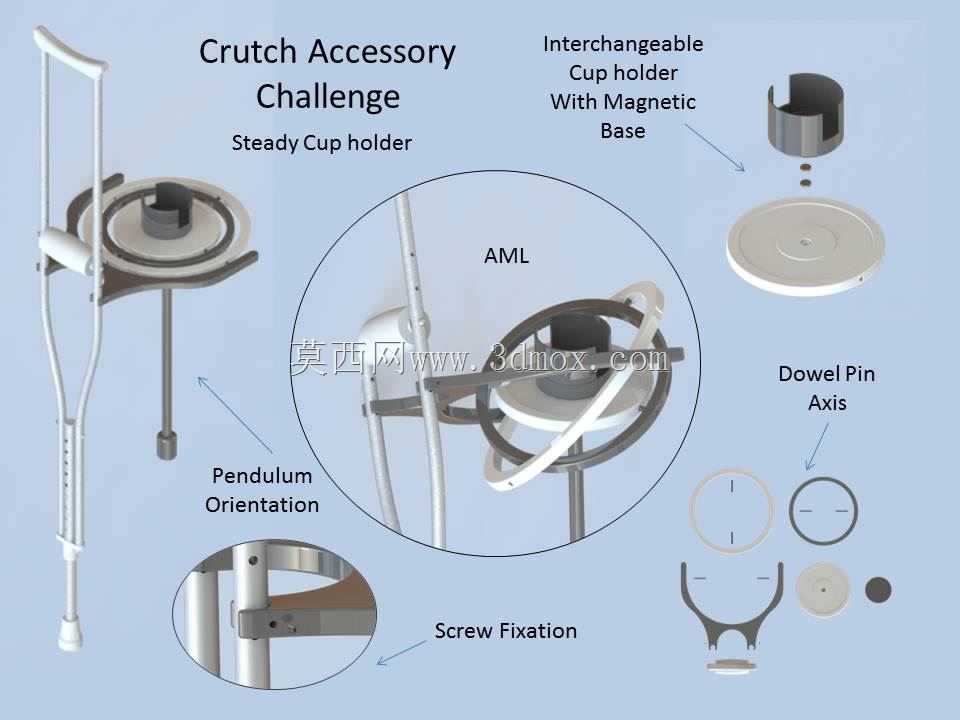

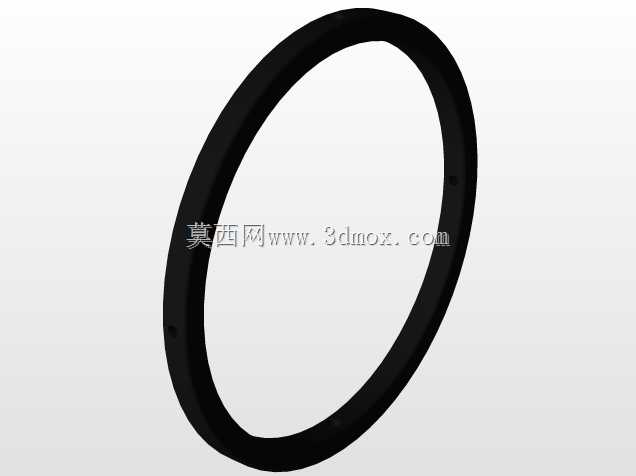

　　这款拐杖配套杯托结构，核心面向行动不便的腋拐、肘拐使用者日常出行场景，解决持拐状态下无法稳定携带水杯、饮品容器的实际痛点，覆盖居家移动、社区外出、就医通勤等多类使用场景，避免使用者单手持拐同时拿取饮品时的重心失衡风险，也能减少饮品倾洒造成的衣物沾湿、地面打滑等安全隐患。结构设计上采用摆式自稳核心原理，依托重力摆的定向作用，让杯托承载平台始终保持水平状态，不受拐杖杆体倾斜角度变化的影响，常规使用中拐杖随行走动作产生的前后、侧向摆角，都不会传递到杯托承载面，保证放置在托座上的容器始终处于直立状态。承载环采用开口式限位结构，适配直径60mm到90mm的常规直身水杯、便携咖啡杯、带盖塑料水瓶，环体内侧预留2mm软质缓冲层安装槽，

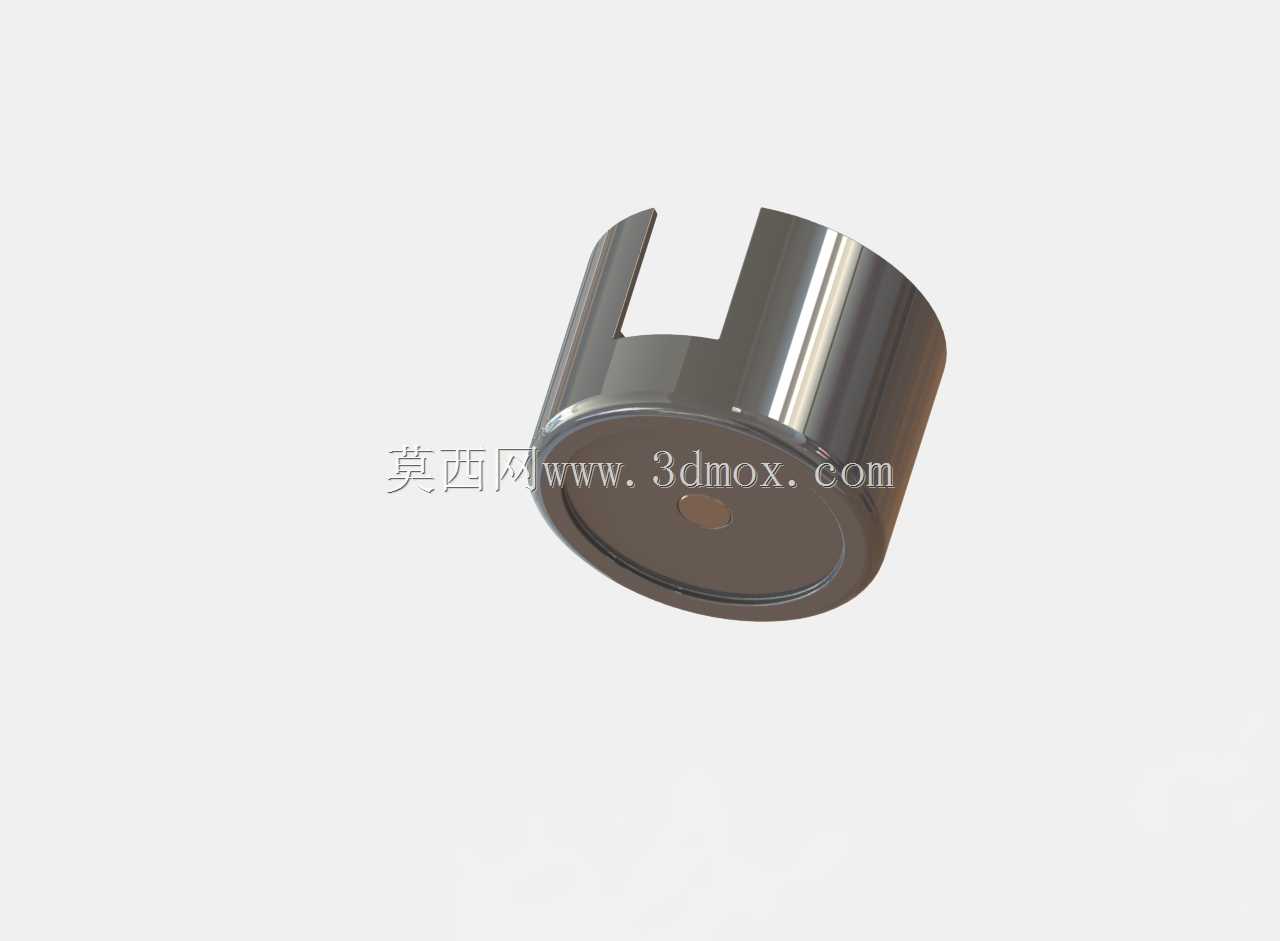

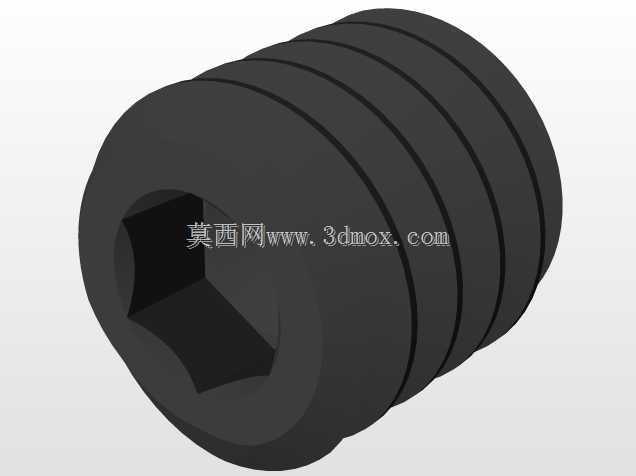

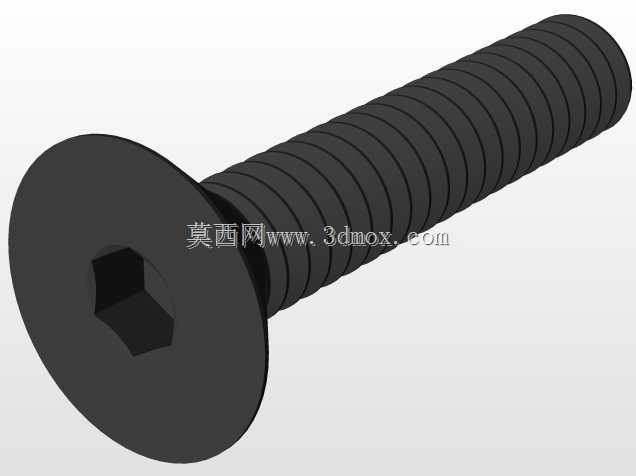

　　可粘贴硅胶垫增大容器与托座的摩擦力，同时避免硬质结构刮花杯身。固定端采用环抱式螺丝锁紧结构，适配直径19mm到25mm的常规金属拐杖杆，锁紧片内侧做圆弧过渡处理，贴合杆体外壁曲面，锁紧螺丝选用内六角盘头规格，拧紧后不会突出固定座外表面，避免剐蹭使用者衣物。可替换磁吸底座模块是该结构的拓展设计，底座与主托座之间采用强磁钕铁硼磁片吸附定位，磁片嵌入底座与托座的对应沉孔内，吸附力可达15N，正常行走振动下不会出现松脱，需要更换不同规格底座时可直接拔下替换，无需拆卸主固定结构。除了常规的平置杯托底座，还可拓展适配带卡槽的手机支架底座、小物件收纳盒底座，拓展拐杖的随身载物能力。安装边界方面，

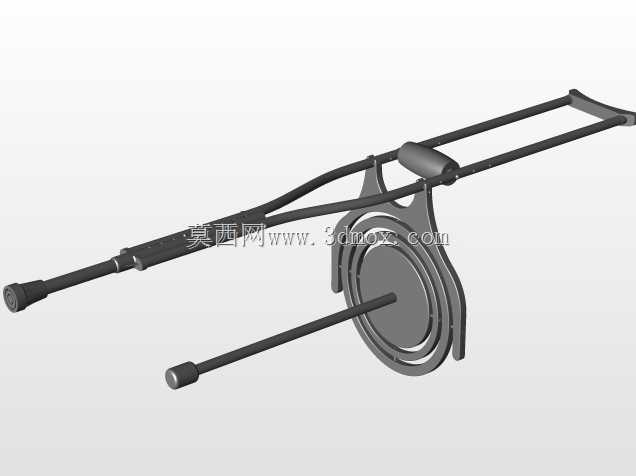

　　整套结构在拐杖杆上的安装位置建议距离手柄下方150mm到250mm区间，该位置处于使用者行走时的视线余光覆盖范围，同时不会干扰手臂摆动动作，固定座锁紧后整体突出杆体的最大距离为120mm，经过常规门洞、电梯空间时不会产生剐蹭。核心自稳结构的摆轴采用不锈钢销钉作为转动轴，轴套选用自润滑POM材质，长期使用无需额外加注润滑脂，转动阻尼控制在0.2N·m，既能保证摆体随重力快速回正，也不会在行走过程中产生多余的晃动异响。结构所有外露棱边均做R1.5圆角处理，不存在尖锐凸起，避免使用过程中磕碰划伤。整套结构的自重控制在120g以内，不会给拐杖增加过多额外负载，不会影响使用者持拐的手感平衡。在实际使用验证中，当拐杖倾斜角度达到30度时，

　　杯托承载面的倾斜角度可控制在3度以内，盛放200ml液体的容器不会出现液体倾洒，磁吸底座的对位精度控制在0.5mm以内，替换安装时无需刻意对位即可自动吸附到位。固定结构的锁紧力经过测试，在承受500g垂直负载的情况下，沿杆体方向的滑移量小于1mm，长期使用不会出现固定座下滑移位的问题。
