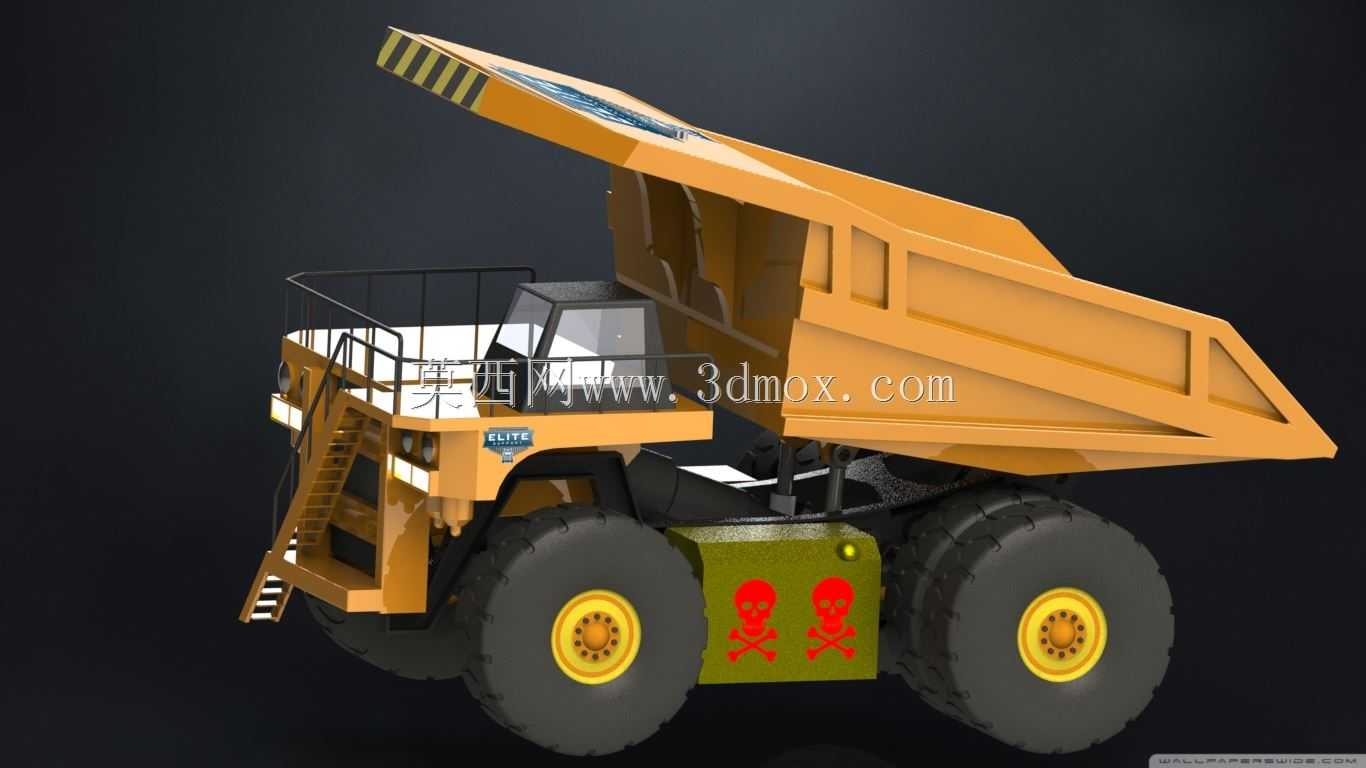

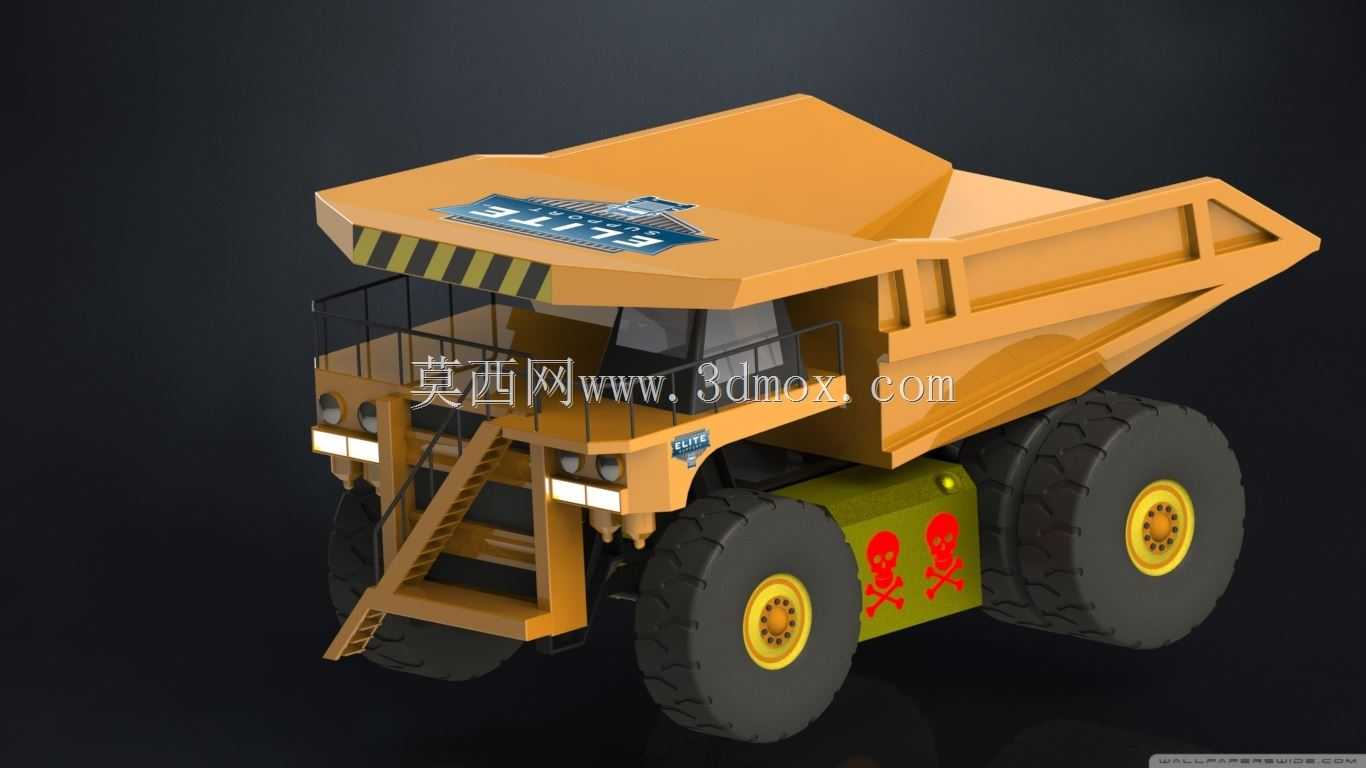

矿用重型自卸翻斗运输卡车结构模型

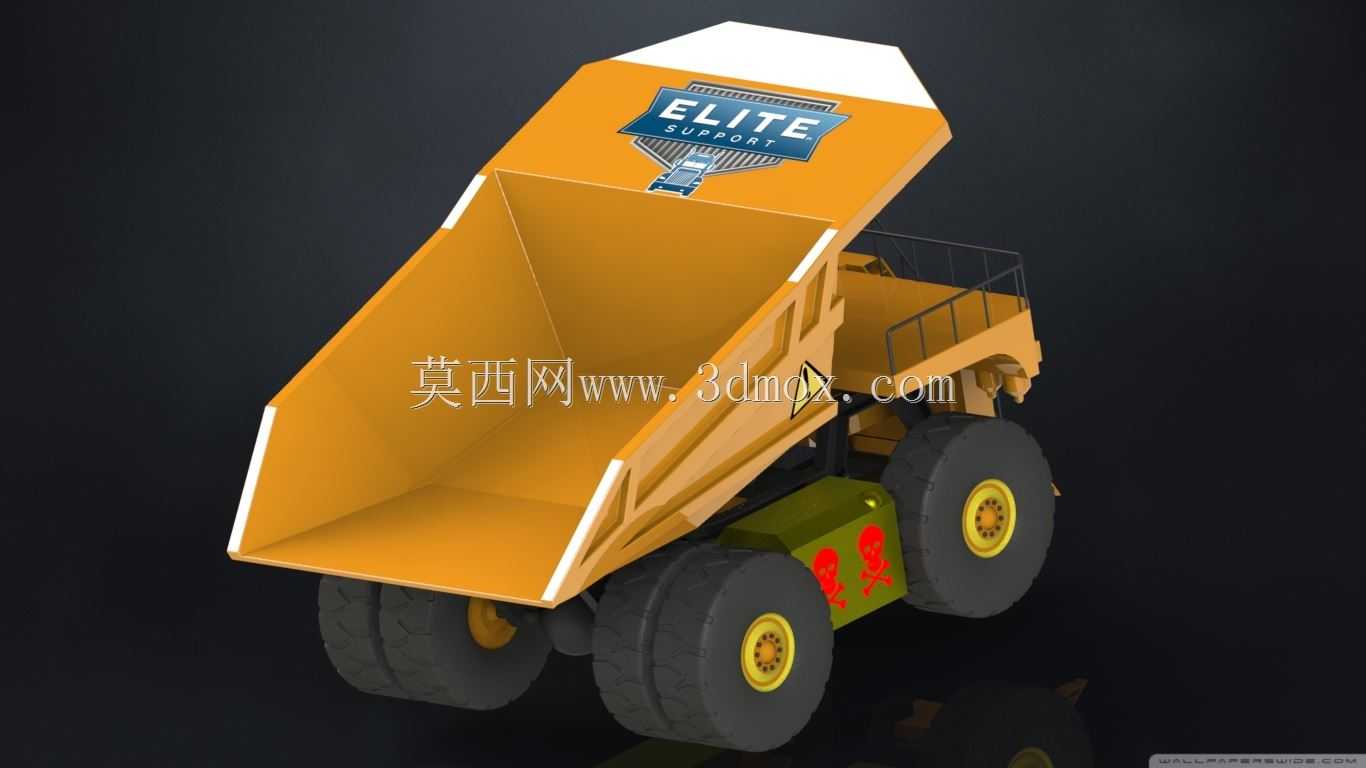

　　这款矿用自卸卡车的三维结构，完全围绕露天矿山、大型基建工地的散料转运工况做适配，日常作业场景里，它需要在非铺装的颠簸矿区路面往返，承担从采掘面到破碎站、储料场的短距离重载运输任务，运输的物料多为爆破后的矿石、剥离的岩土、基建用的砂砾石这类高密度散料，单趟载重量远高于公路货运车辆，作业环境里多扬尘、大坡度、连续高负荷运转是常态，所有结构设计都围绕这些工况做了针对性强化。从功能特性来看，它的核心作业动作是货厢举升卸料，举升机构采用多组大吨位液压油缸布置在货厢前部下方，举升时货厢绕尾部铰接点翻转，最大举升角度可以达到45度以上，能保证粘附性较强的湿黏土、矿粉类物料也能完全卸净，不会在厢底残留积料影响后续装载效率；

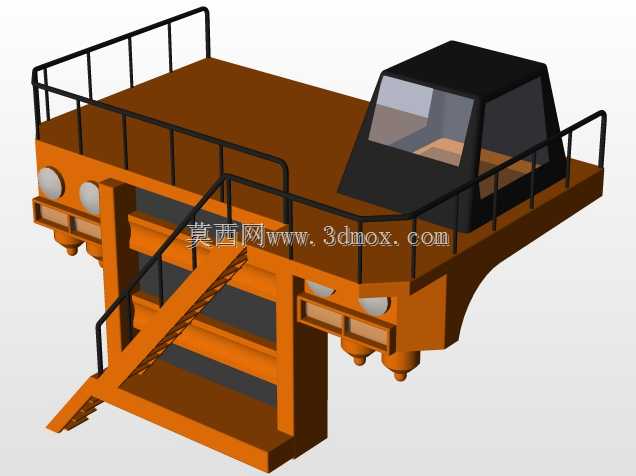

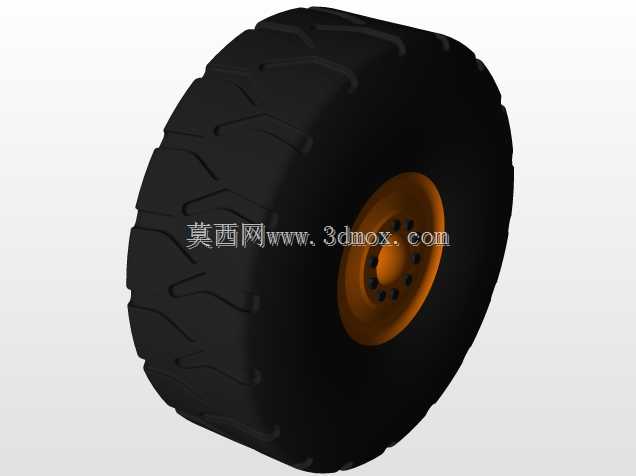

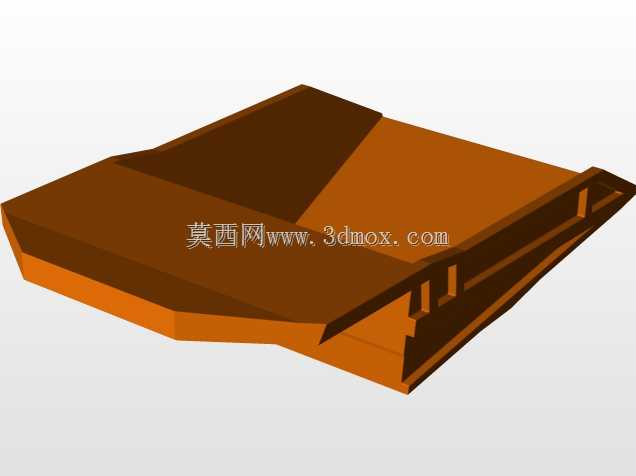

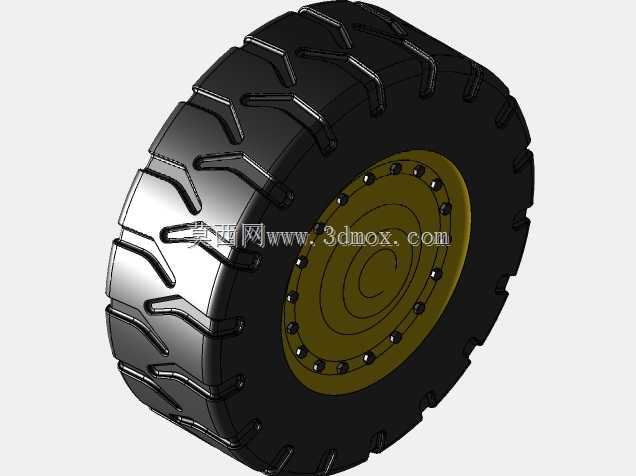

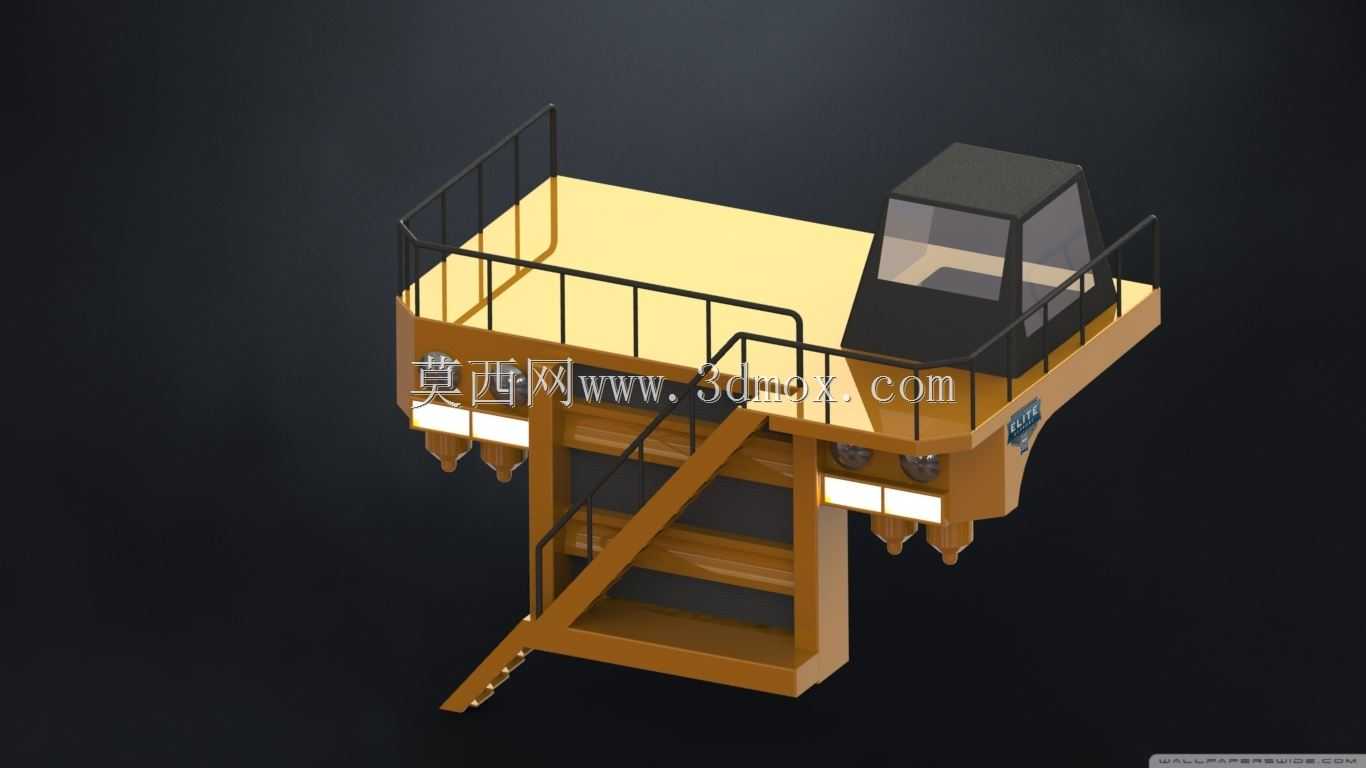

　　货厢厢体采用高强度耐磨钢板的等强度设计，底板厚度远大于侧板，底部设置了多道纵向加强筋，抵御大块矿石装载时的冲击，厢体前缘的挡料板加高设计，避免满载爬坡时物料从前端洒落砸坏驾驶室顶部结构。驾驶室布置在车辆前部左侧位置，前方设置了整体式防护格栅，防止行驶中飞溅的碎石击碎挡风玻璃，驾驶室侧面配置了带防滑踏步的登车梯，梯身采用镂空设计减少积泥积尘，扶手高度符合人机工程要求，方便操作人员上下车辆；驾驶室内部的视野经过优化，操作人员坐定后可以直接观察到前方作业面、前轮边缘以及货厢举升时的尾部状态，减少作业盲区。行走系统采用大直径深花纹工程轮胎，单轮承载能力达到百吨级，轮胎花纹块高度大、排泥槽宽，在松软泥泞的矿区路面也能提供足够附着力，

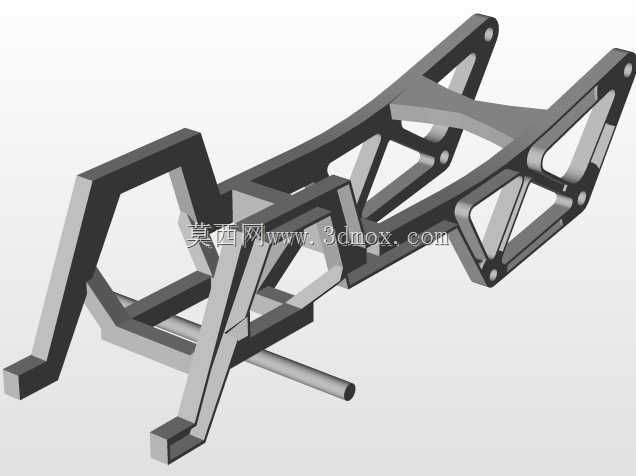

　　避免打滑陷车；前后桥均采用重载刚性桥结构，搭配大行程油气悬架，能过滤掉非铺装路面的大部分颠簸冲击，保护车架、动力舱内的核心部件不会因为长期振动出现连接松动、结构疲劳开裂的问题。动力舱布置在驾驶室下方、前后桥之间的位置，舱体侧面设置了大面积散热通风格栅，保证高负荷运转时发动机、液压系统的散热需求，舱体外侧的防护结构做了加厚处理，防止行驶中飞溅的石块打坏散热元件和管路。车架部分采用箱型截面纵梁搭配横梁的焊接结构，纵梁从车头一直延伸到货厢尾部铰接座，所有连接位置都做了圆弧过渡处理，避免应力集中，货厢与车架的铰接点采用大直径耐磨衬套，能承受举升、重载行驶时的多向交变载荷，减少日常维护的衬套更换频率。从安装边界来看，

　　这款车型的整体外廓尺寸适配矿区内部道路的宽度要求，转弯半径经过优化，在狭窄的采场作业面也能完成掉头、对位动作，货厢完全落下时的整车高度满足矿区架空管线、卸料口的通行限高要求，举升时的最大高度不会超出常规破碎站受料斗的卸料高度范围，不需要额外改造接料设施就能适配现有矿区的装卸系统。设计过程中，针对散料运输的特性，货厢的几何形状做了优化，厢体两侧的侧板向外微张，减少物料卸料时的卡滞，尾部的卸料边做了耐磨堆焊层的预留位置，实际生产中可以在磨损后快速补焊修复，延长货厢整体使用寿命；液压管路的布置全部沿着车架纵梁内侧走线，外侧设置防护挡板，避免落石砸坏管路，管路接头全部采用高压密封结构，减少高负荷作业时的液压油渗漏问题。制动系统除了常规的行车制动，还配置了大尺寸的驻车制动和下坡缓速装置，适应矿区大坡度下坡的工况，避免重载下长坡时制动过热失效；车辆的前后照明灯具都采用了防震密封设计，能在多扬尘、多降水的露天环境下长期稳定工作，灯具的照射角度覆盖了车辆周边的作业盲区，满足夜间作业的照明需求。
