带法兰边滚花衬套式紧固件结构设计

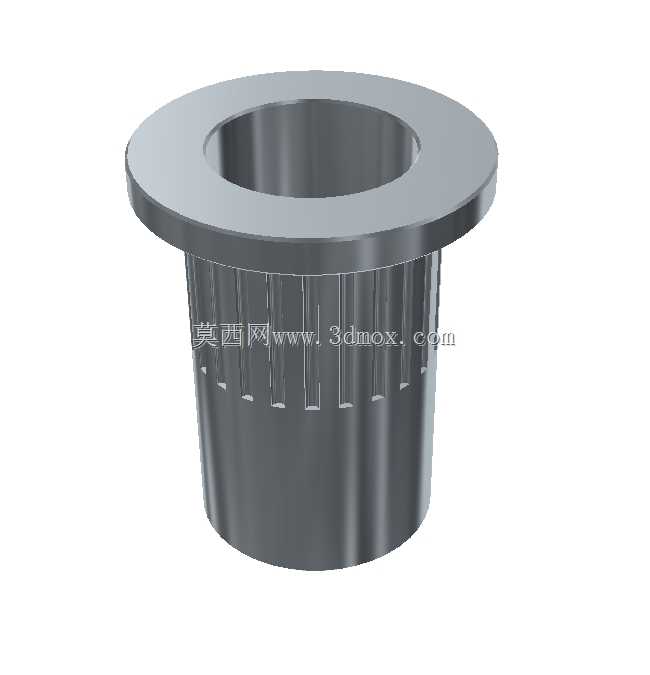

　　日常做设备结构装配的时候，这类带法兰边的衬套类紧固件出场率其实很高，很多人容易把它和普通螺母、光面衬套搞混，实际在装配场景里它的定位要更细分。先从安装边界说，顶部的法兰盘是整圈突出的环形结构，安装时法兰端面直接贴合被连接件的安装面，不需要额外加平垫来分散压应力，这一点在薄板件连接场景里优势特别明显——普通通孔穿螺栓锁紧的时候，薄板接触面压强大容易出现压溃变形，这个法兰边的接触面积比同规格平垫还要均匀，整圈贴合不会出现垫偏导致的局部应力集中。

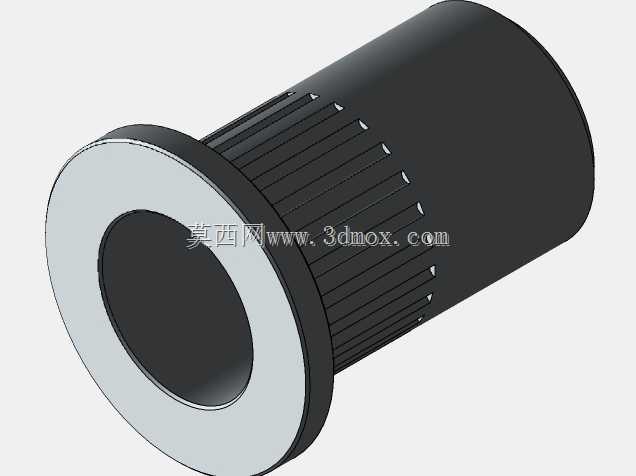

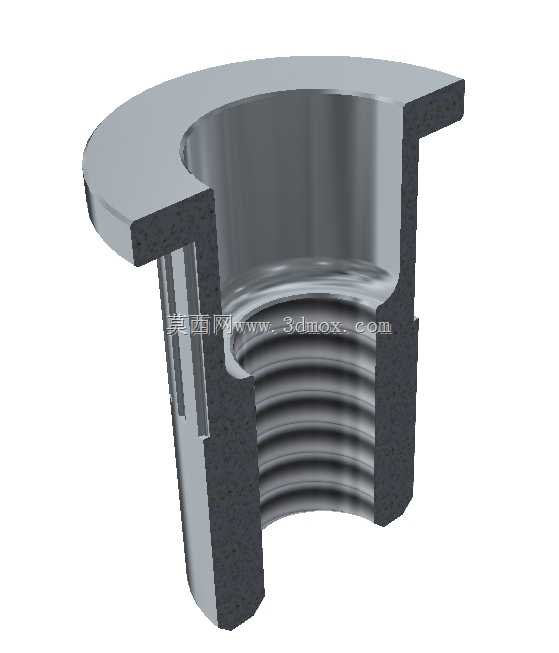

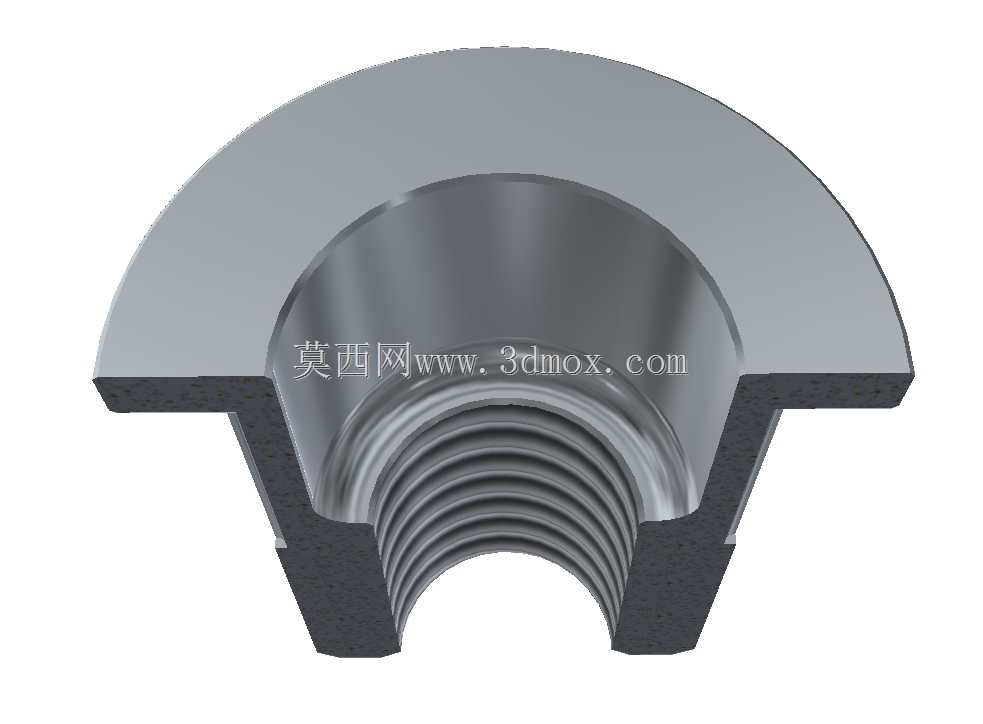

　　再看筒体部分的外表面滚花结构，这部分设计不是为了好看，是针对过盈压装场景做的结构优化。很多轻载设备的钣金机架、塑料壳体上做螺纹连接的时候，直接攻丝的话牙数太少锁紧力不足，焊螺母的话又容易出现焊渣飞溅、焊接变形的问题，这时候把这个衬套压入预制的安装孔里，外表面的滚花纹路会嵌入基材内壁，压装完成后不会出现跟转的情况，后续反复拆装螺栓的时候，衬套本身牢牢固定在基材里，不会因为螺栓转动带着衬套打转，也不会把基材的孔磨大。筒体的内孔是光滑直孔还是带内螺纹其实可以根据实际使用场景调整，这次的结构是光滑内孔设计，主要用作穿装螺栓的定位衬套，保证两个被连接件的孔位同轴度，避免螺栓受剪切力——很多设备运行中出现螺栓剪断的故障，根源就是安装时孔位错位，螺栓长期承受径向剪切载荷，加了这个衬套之后，衬套本身承担径向定位作用，螺栓只受轴向锁紧拉力，能大幅提升连接副的疲劳寿命。

　　做三维建模的时候，法兰边和筒体的过渡圆角要特别注意，不能做直角过渡，直角位置在压装或者受载的时候会出现严重的应力集中，反复受振动载荷的话容易在过渡位置出现裂纹，一般取筒体壁厚的0.2-0.3倍做圆角过渡，既能保证应力分散，也不会因为圆角太大导致法兰边和被连接件的有效接触面积减小。外表面的滚花参数也要匹配安装基材的硬度，如果是压入铝合金、ABS这类软质基材，滚花的齿距可以稍大一点，齿深取0.2-0.3mm就足够防转；如果是压入钢制安装板，齿深要控制在0.15mm以内，不然压装需要的压力太大会把安装孔撑裂，也会导致衬套压装后筒体出现内缩变形，影响内孔的尺寸精度。

　　实际选型的时候，法兰边的外径要比安装孔大2-3mm，保证压装后法兰边完全盖住安装孔的边缘，不会出现衬套压穿掉落到设备内部的情况；筒体的长度要和被连接件的总厚度匹配，压装后筒体端面和被连接件背面齐平或者稍微突出0.1mm左右，不能突出太多不然会影响后续其他零件的装配，也不能太短导致压装后固定力不足。在自动化生产线的工装夹具、小型输送设备的机架连接、家电产品的外壳装配、新能源设备的内部组件固定场景里，这类零件都能替代传统的焊接螺母、压铆螺母，尤其是在不方便做焊接工艺的场景，比如铝合金型材、塑料件、不锈钢薄板的连接，用压装的方式装配效率更高，也不会出现焊接带来的表面变色、变形问题，后续维护拆装也更方便，不需要打磨焊渣就能更换损坏的连接部位。建模的时候还要注意内孔的尺寸公差，因为是穿螺栓用的定位孔，公差一般取H7级别，和螺栓杆的间隙控制在0.05-0.1mm之间，既能保证顺利穿装，也不会因为间隙太大失去定位作用；法兰端面的平面度要控制在0.05mm以内，保证锁紧的时候整个端面均匀贴合，不会出现倾斜导致的锁紧力不均。外圆的滚花部分尺寸要比安装孔的公称尺寸大0.1-0.2mm，形成合适的过盈量，过盈量太小压装后固定力不足容易松动，过盈量太大会导致压装力过大，损坏基材或者衬套本身。
