挤出机用46齿双螺旋人字齿轮结构

　　在塑料挤出成型、橡胶混炼挤出这类连续化生产的加工场景里，挤出段的熔体输送稳定性直接决定了最终制品的成型精度，而传动端的齿轮啮合特性，恰恰是影响螺杆输出扭矩平稳性的核心因素之一。这款46齿双螺旋齿轮，正是针对直驱式挤出机的传动端需求设计的配套传动零件，和常规直齿圆柱齿轮不同，双螺旋的齿向布局从根源上抵消了单斜齿啮合时产生的轴向分力，不需要额外配置大规格推力轴承来平衡轴向载荷，能有效压缩传动箱的轴向安装空间，同时降低轴承选型的载荷冗余要求。

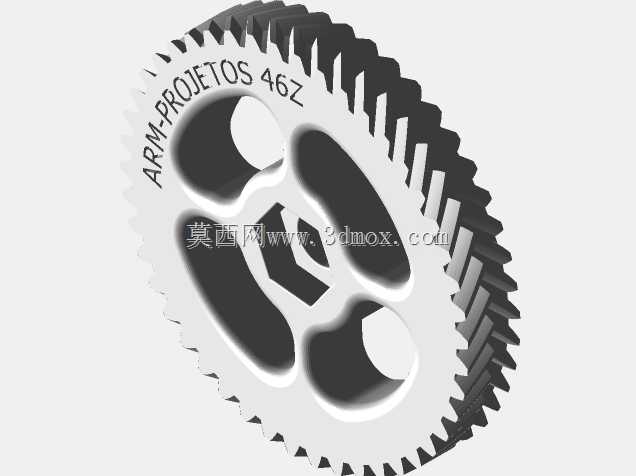

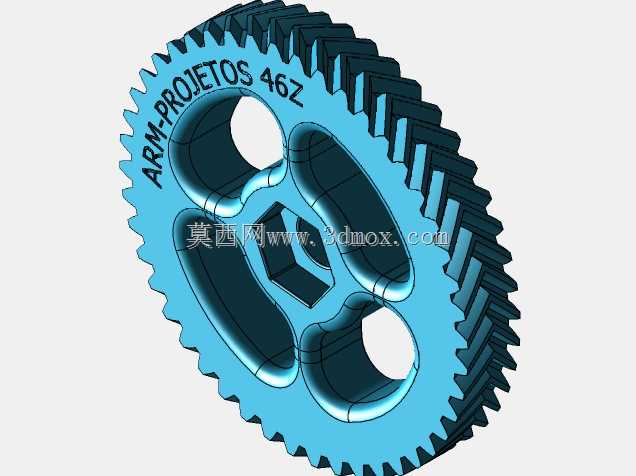

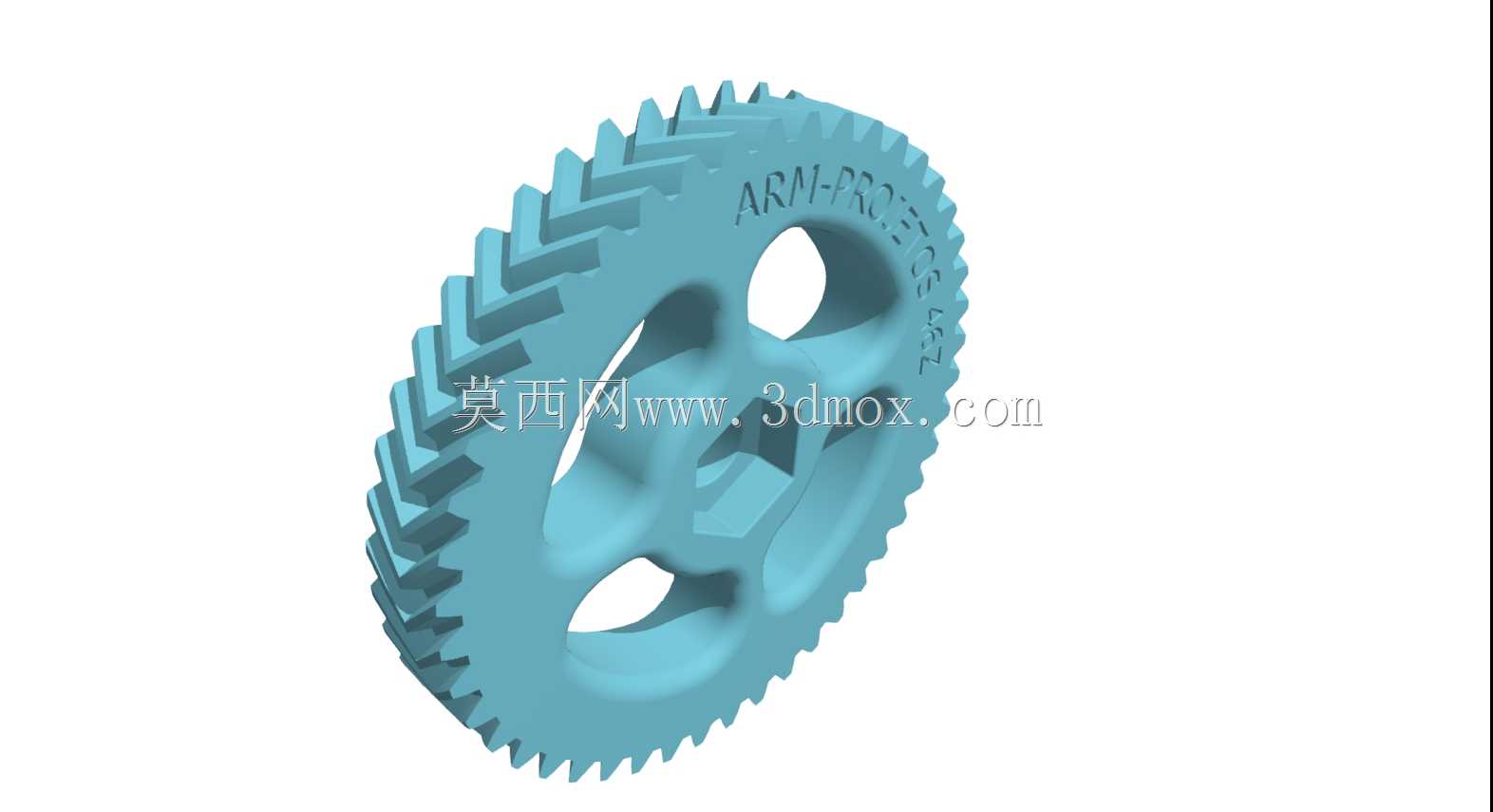

　　从实际啮合过程来看，双螺旋齿的接触是从齿宽一端的齿顶逐步斜向延伸至另一端的齿根，整个啮合过程不存在直齿轮那种整齿突然进入、退出啮合的刚性冲击，传动过程的动载荷更小，运行噪音比同参数直齿齿轮低6-8分贝，尤其适合挤出机这类长时间连续高负载运行的工况，能有效减少啮合冲击带来的螺杆转速波动，避免熔体输送时出现压力脉动，最终减少挤出制品表面的波纹、厚度不均等缺陷。齿轮本体采用辐板式减重结构，三个均匀分布的镂空孔在保证轮体结构刚度的前提下，大幅降低了轮体自身的转动惯量，启动和变速过程的动态响应更灵敏，不会因为轮体惯量过大导致传动系统出现滞后超调，同时镂空结构也能给传动箱内的润滑油提供流动通道，啮合过程中带起的润滑油可以顺着镂空区域回流到箱底，减少齿轮搅油带来的功率损耗，也能避免轮齿啮合区因为积油过多产生温升过高的问题。

　　设计过程中，齿形参数的匹配完全围绕挤出机的输出特性做了适配：46齿的齿数选择避开了和配对齿轮的公因数，能有效分散啮合过程中的磨损误差，避免固定齿对反复啮合导致的局部异常磨损，延长齿轮的整体使用寿命；齿向的螺旋角经过反复验算，既保证了足够的啮合重合度，让同时参与啮合的齿数保持在2.5对以上，让单齿承受的载荷被多齿分担，提升轮齿的抗弯曲疲劳强度，又控制了轴向分力的大小，避免轴承承受不必要的额外载荷。中心的安装孔采用带定位卡槽的结构，和挤出机的输出轴装配时，不需要额外加工定位键槽，卡槽直接和轴上的凸台配合就能传递大扭矩，装配时的对中难度更低，能有效避免键连接带来的应力集中问题，也减少了装配时的找正时间。

　　从安装边界来看，轮体的外径、齿宽尺寸完全适配常规中小型直驱挤出机的传动箱腔体，不需要对原有传动箱的壳体、轴承位做任何修改就能直接替换原有齿轮；轮辐的厚度经过有限元刚度校核，在满负载输出额定扭矩的情况下，轮辐的最大变形量控制在0.02mm以内，不会因为轮体变形导致齿面接触偏载，避免出现齿面局部点蚀、断齿等失效问题。齿面的啮合区域经过修形处理，考虑了负载下轮体的微小变形、轴承的游隙以及装配时的微小对中误差，对齿向和齿形做了针对性的修形量设计，让满负载状态下齿面的接触斑点均匀分布在齿面中部，不会出现齿端接触、边缘过载的问题，进一步提升了齿轮的承载能力和运行稳定性。在实际生产场景里，这类双螺旋齿轮除了用在挤出机传动端，也可以适配其他对传动平稳性要求高、轴向安装空间受限的中低速重载传动场景，比如小型输送设备的传动箱、食品加工机械的传动单元，只要安装尺寸和传动参数匹配，都能实现平稳的扭矩传递，相比直齿齿轮能有效降低传动系统的维护频率，减少设备停机检修的时间成本。
