双螺纹弯杆U型紧固连接件结构设计

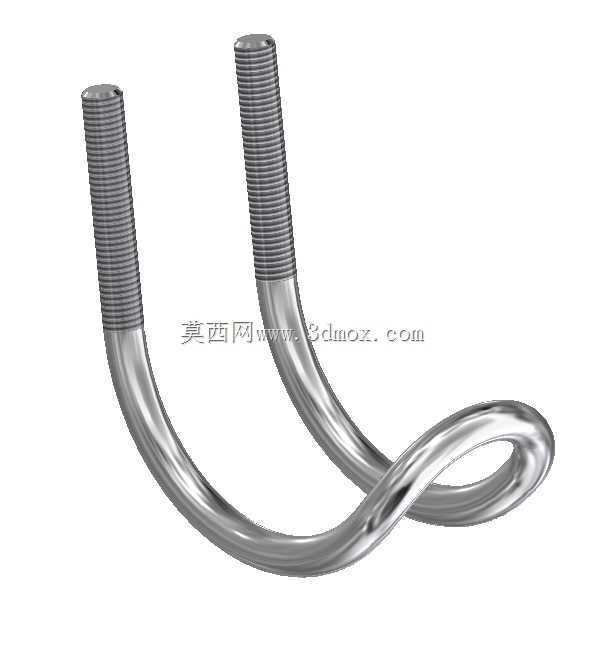

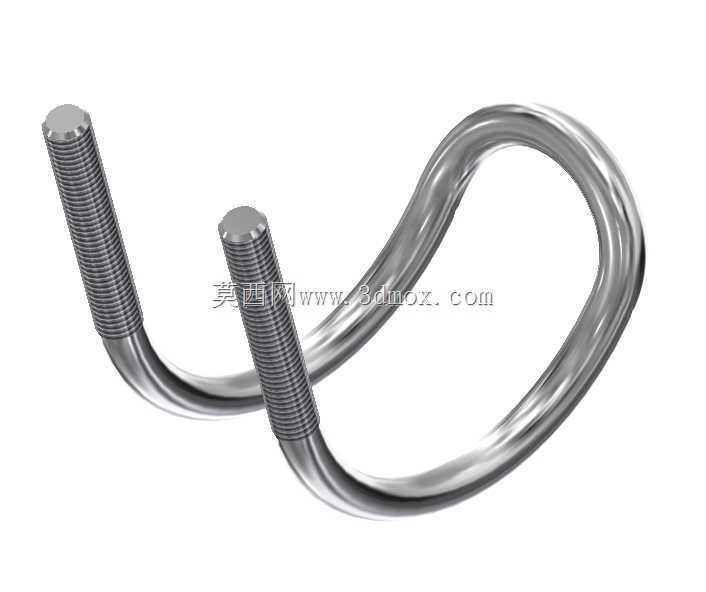

　　在管道铺设、线缆桥架安装、小型设备机架固定、户外光伏支架搭建等现场施工场景里，这类带双外螺纹的弯杆U型连接件是使用频率极高的基础紧固构件，和常规直杆螺栓的受力逻辑完全不同，它的弧形弯段可以直接贴合圆形管材、方形型材的外轮廓，不需要额外加工适配卡槽，就能把被固定件牢牢压装在安装基座上，省去了现场焊接、打孔定位的大量工序。从结构受力角度看，这个构件的两个直杆段全程加工连续外螺纹，螺纹收尾处和弧形弯段做了平滑过渡，没有尖锐的应力集中切口，在承受纵向拉拔力的时候，力流会顺着直杆段均匀传递到弧形弯段，不会在螺纹末端出现应力突变导致的断裂问题，这一点和很多廉价冲压成型的U型卡有本质区别——冲压件的弯角处往往存在材料冷作硬化的脆化层，反复受振动载荷容易出现裂纹，而这个模型的弯段是等直径圆钢弯折成型，弯折半径经过测算，刚好匹配常用的2寸以内圆管外径，既不会因为弯弧过小导致安装时卡不住管材，也不会因为弯弧过大出现紧固后管材窜动的问题。

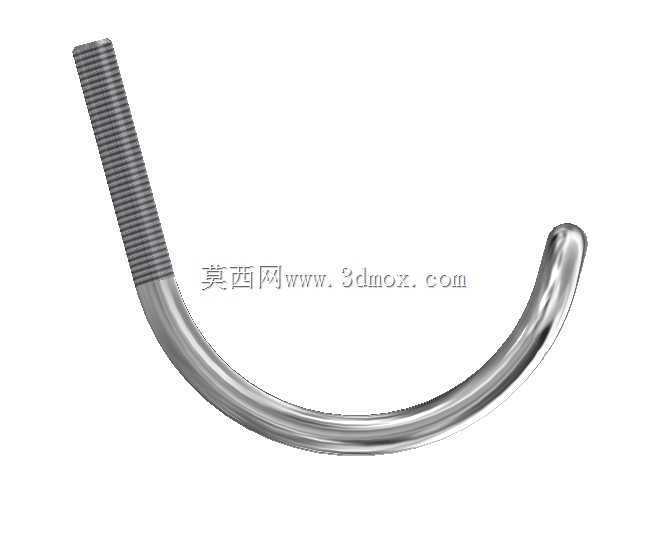

　　做这个构件的三维建模时，首先要确定两个螺纹直杆的平行度公差，实际生产中两个直杆的平行度误差不能超过0.2mm，否则穿入安装基座的固定孔时会出现别劲的情况，强行拧螺母会导致螺纹滑牙，甚至把直杆掰弯。建模时先绘制弯段的中心扫掠路径，路径的两个直线段要保持绝对平行，圆弧段和直线段的连接点做相切约束，扫掠的时候采用等直径圆截面，保证整个构件的杆身直径一致，不会出现局部缩径影响强度。螺纹部分采用真实牙型建模，而不是贴图示意，牙型角选用通用的60度公制三角螺纹，螺距匹配常用的M10、M12杆径规格，螺纹的收尾段做了3圈的退刀过渡，避免螺纹直接截止到弯段位置，导致螺母无法拧到最贴近安装面的位置。

　　从安装边界来看，这个构件的两个直杆伸出长度要比被固定件和安装基座的总厚度多出3-5个螺距，保证螺母拧紧后有足够的啮合扣数，不会出现螺纹啮合长度不足导致的脱扣问题。弧形弯段的内表面没有做额外的防滑齿，这是考虑到很多应用场景里需要保护被固定管材的表面防腐层，比如镀锌水管、PVC穿线管，如果加了防滑齿，拧紧的时候会刮破管材表面的镀层或者管壁，反而影响管材的使用寿命，实际使用时可以在弯段和管材之间垫一层橡胶垫片，既可以增加摩擦力防松，也能保护接触面。在户外设备安装场景里，这个构件搭配防松螺母使用，可以承受长期的风振载荷，不会因为反复振动出现螺母松动的问题，比如在通信基站的天线抱杆固定、户外广告牌的骨架连接场景里，这种U型连接件的可靠性比普通的管卡更高，因为它的两个紧固点是对称受力，拧紧的时候不会出现单侧受力导致的管材偏移。

　　很多新手工程师在选型这类U型连接件的时候，往往只看杆径和螺纹规格，忽略弯弧的内径尺寸，导致买回来的构件卡不住管材，或者卡上去之后间隙过大，紧固后出现松动。这个模型的弯弧内径是和对应规格的管材外径做了0.5mm的间隙配合，安装时可以轻松套入管材，拧紧螺母后，弯段会产生微小的弹性变形，紧紧抱住管材表面，既不会因为间隙太小导致安装困难，也不会因为间隙太大出现紧固失效。另外，两个直杆的中心距也是关键尺寸，中心距要和安装基座上的两个固定孔中心距完全匹配，建模时把中心距公差设定在±0.1mm，保证加工出来的构件可以直接穿入标准孔位，不需要现场扩孔。在材料选择上，这类构件一般选用Q235碳素结构钢做表面镀锌处理，或者用304不锈钢制作，对应不同的防腐需求，三维建模时预留了表面处理的厚度余量，不会因为镀锌层的厚度导致螺纹无法装配。

　　在设备机架的拼装场景里，这种U型连接件还可以用来把方管型材固定在立柱上，不需要在方管上打孔，直接用U型件抱住方管，螺母拧紧后就可以实现可靠连接，对于需要经常调整位置的管线、传感器安装支架来说，这种连接方式可以随意调整安装高度和角度，调整的时候只需要松开螺母，滑动到目标位置再拧紧即可，比打孔螺栓连接的灵活性高很多。建模的时候特意把直杆段的螺纹长度做了足够的冗余，就算安装时叠加了多个垫片、角件，也有足够的螺纹长度来啮合螺母，不会出现螺纹长度不够的问题。和锻造的U型吊环不同，这个构件的弯段没有做加宽加厚处理，因为它的主要用途是紧固夹持，而不是起吊承重，所以杆身全程等直径，既可以满足紧固的强度要求，也不会浪费材料，控制了生产成本。在实际装配时，两个螺母要采用对角交替拧紧的方式，不要一次性把单侧螺母拧死，否则会导致两个直杆受力不均，长期使用后单侧直杆出现塑性变形，影响连接可靠性，这一点在建模的工程图里也需要做装配提示，避免现场施工人员操作不当导致构件失效。
