单极36型低压电路中断按钮结构设计

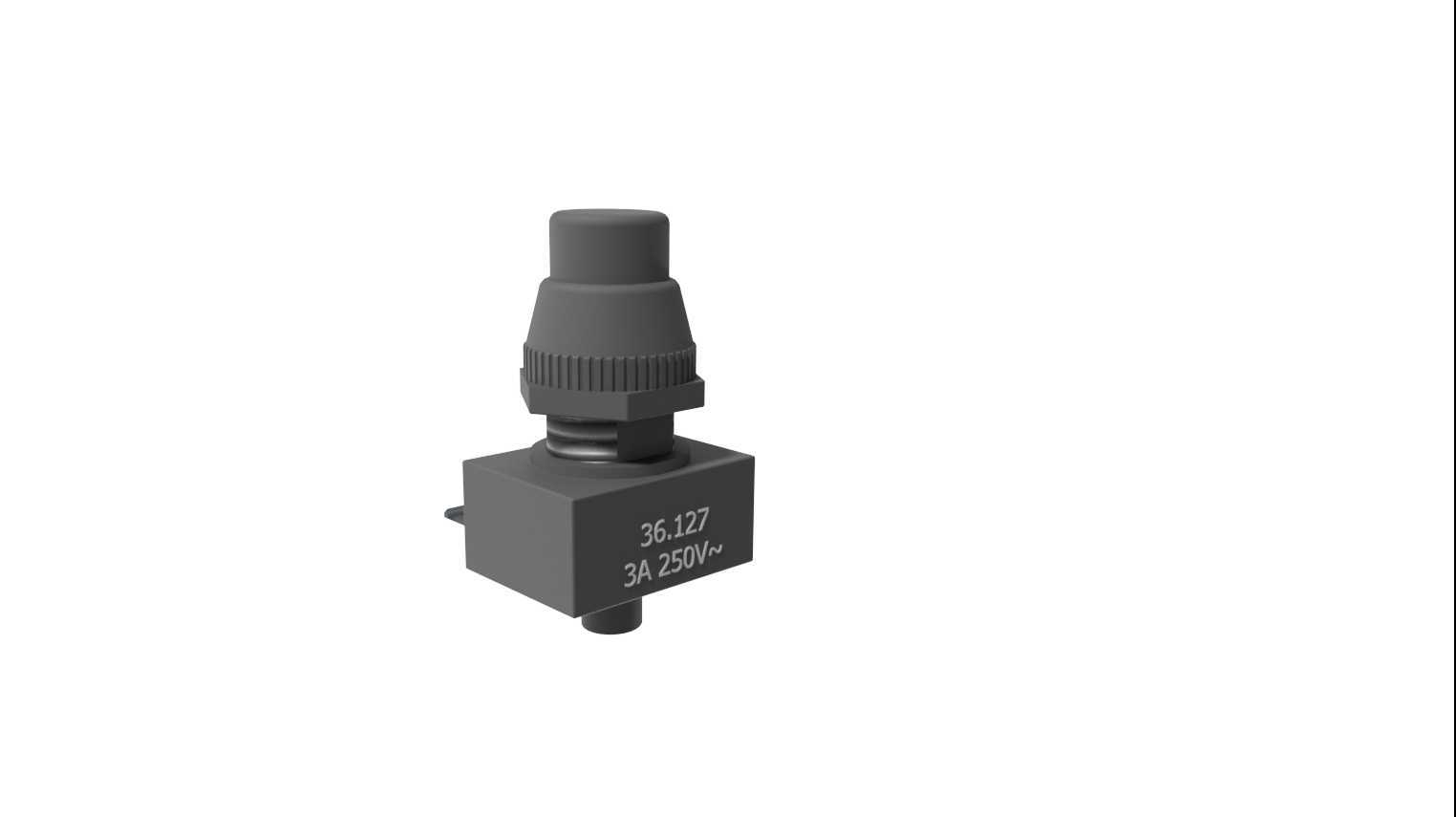

　　在民用配电盘、小型商用电气柜、工业设备就地操作回路这类场景里，单极中断按钮是最常见的回路分断元件，这类元件不需要承担大电流的负载分断，主要负责小功率控制回路的通断切换，或是末端用电回路的紧急断电操作，很多时候会直接集成在小型设备的进线端，作为设备的总电源开关使用，不需要额外搭配隔离开关，能有效压缩设备内部的电气安装空间。这款单极中断按钮的主体基座采用方形注塑结构，基座侧面直接刻印了额定参数，3A的分断能力适配250V交流低压回路，刚好覆盖民用小家电、小型工业控制回路的电流需求，不会出现参数冗余带来的成本浪费，也能满足常规小功率回路的分断寿命要求。

　　顶部的操作帽采用阶梯式防滑结构，表面做了细密的滚花处理，操作人员戴薄劳保手套操作时也不会出现打滑，操作帽下方的锁紧螺纹采用标准细牙结构，安装时可以直接穿过面板预留的安装孔，从背面旋紧锁紧螺母就能完成固定，不需要额外的固定支架，面板安装的适配厚度范围覆盖1mm到5mm，适配常见的冷轧钢板电控柜面板、ABS塑料设备外壳的安装需求。从结构设计逻辑来看，这款按钮的内部动触点采用直推式行程结构，操作时的按压行程控制在3mm左右，既不会因为行程过短导致误触，也不会因为行程过长造成操作迟滞，触点部分采用银合金覆层，频繁通断时不会出现触点氧化烧蚀的问题，能保证长期使用后的接触可靠性。

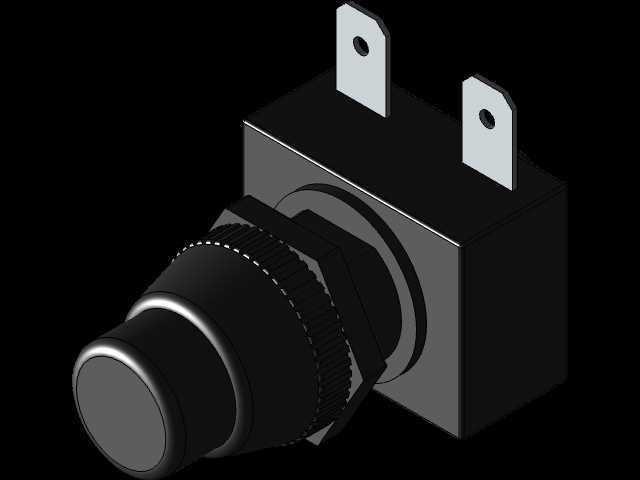

　　基座下方的接线端采用插片式结构，适配标准6.3mm冷压接线端子，接线时不需要螺丝锁紧，直接把压好端子的导线插到位就能完成电气连接，批量装配时能大幅减少接线工时，同时也避免了螺丝锁紧力矩不一致导致的接线松动问题。在实际选型应用时，需要注意这款按钮是单极结构，只能分断单根相线，不能作为双极断开的隔离开关使用，在二类电器设备里使用时，需要搭配零线回路的分断元件，或是直接用在已经有前端总隔离开关的二次控制回路里。安装时的面板开孔直径需要和按钮中部的螺纹外径匹配，开孔公差控制在±0.2mm以内，避免开孔过大导致按钮固定后出现倾斜，或是开孔过小造成螺纹装配损伤。

　　基座的方形结构在安装时可以起到防转作用，不需要在面板上额外加工定位销孔，锁紧螺母旋紧时基座不会跟着转动，能进一步提升装配效率。操作帽的防护等级达到IP40，能阻挡日常环境里的灰尘落入触点内部，但是不能直接用在有水喷淋的户外场景，如果要在潮湿环境使用，需要额外搭配防水护套。从三维建模的角度来看，这款按钮的所有配合尺寸都做了公差适配，螺纹部分采用标准机械牙建模，安装孔位的尺寸和市面主流同规格按钮完全通用，做设备电气布局设计时，可以直接替换同参数的其他品牌按钮，不需要修改面板开孔和内部安装空间。按钮整体的高度从基座底部到操作帽顶部控制在合理范围，安装在面板上之后，操作帽突出面板的高度刚好适合手指按压，不会因为突出过高容易被外物碰撞误触发，也不会因为突出过矮导致按压操作不便。在做设备内部的电气间隙校核时，基座的绝缘外壳厚度满足低压电器的爬电距离要求，相邻接线端之间的绝缘距离足够，不会出现相间飞弧的问题，即使在250V交流回路满负载分断时，也能保证绝缘可靠性。
