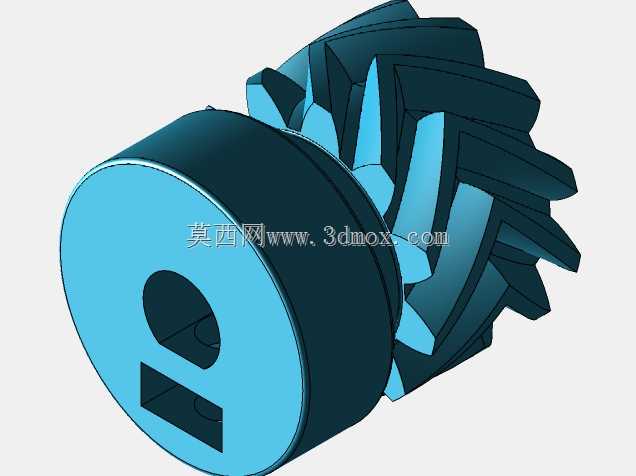

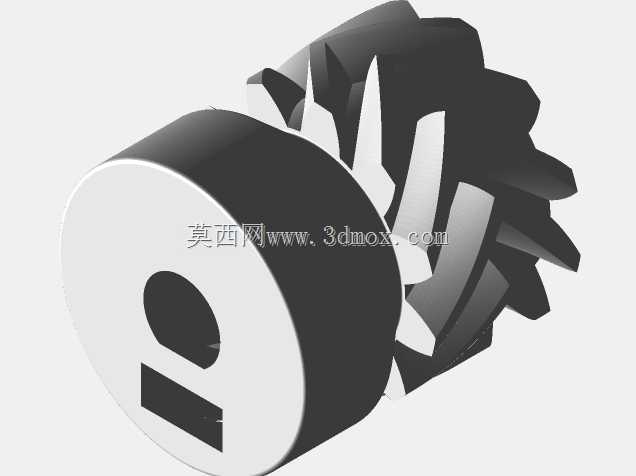

11齿双螺旋副外啮合齿轮结构

　　在动力传动系统的布局设计中，螺旋齿轮的应用场景覆盖了多数需要交错轴动力传递的工位，这类零件不同于直齿圆柱齿轮的平行轴传动逻辑，双螺旋齿形的结构设计从根源上降低了单斜齿传动带来的轴向力窜动问题。这款11齿的双螺旋齿轮，在齿形排布上采用对称旋向的齿面布局，啮合过程中两侧齿面产生的轴向分力可以相互抵消，不需要额外在支撑端配置大规格的止推轴承来平衡轴向载荷，能有效缩减传动箱的整体轴向安装尺寸，在小型精密传动箱、紧凑型动力输出单元的设计中，这类结构的零件能大幅降低支撑结构的设计复杂度。

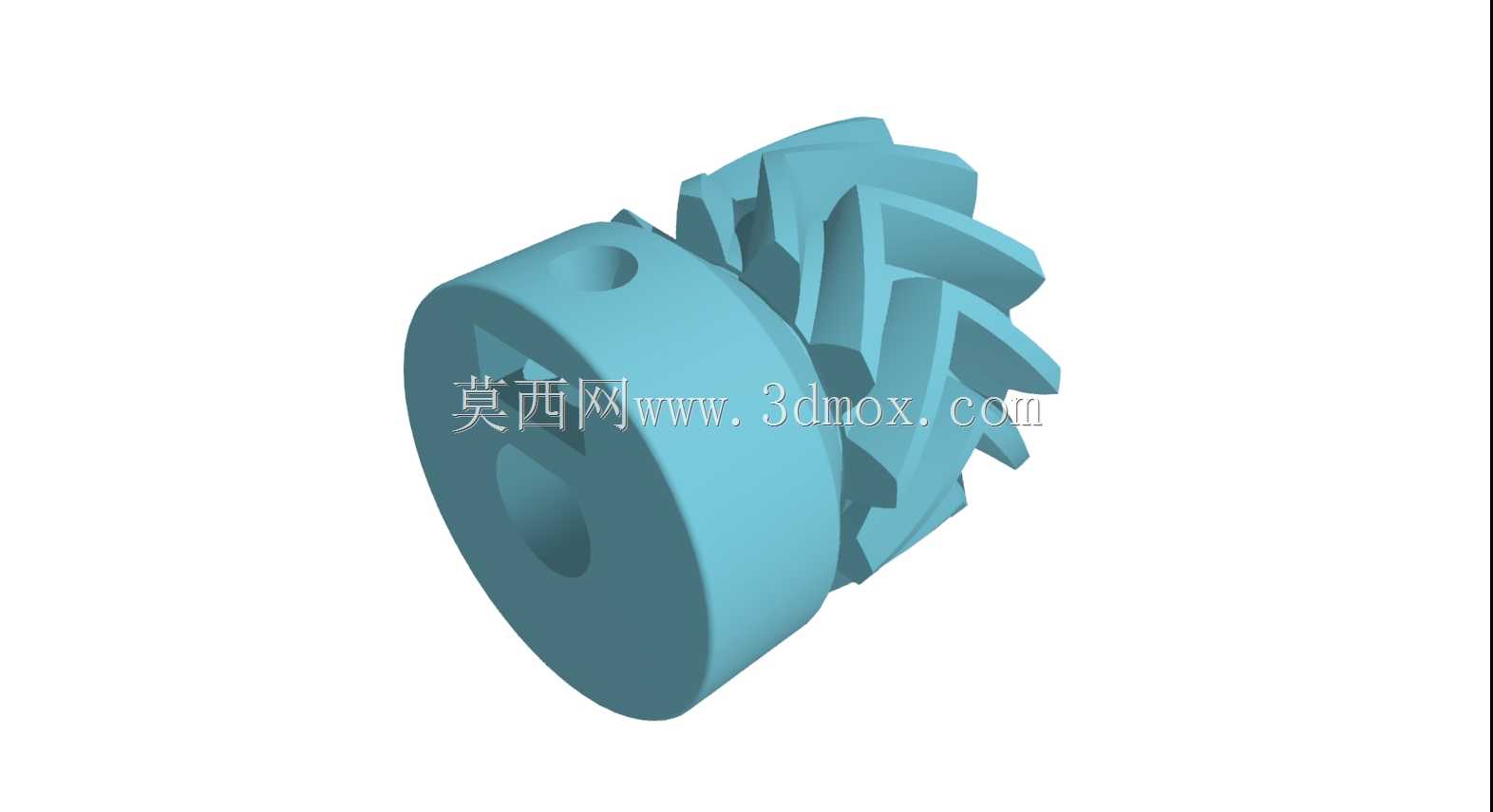

　　从实际使用的工况来看，这类小齿数双螺旋齿轮常被用在传动链的高速输入端，小齿数的设计可以在保证传动比的前提下减少从动轮的齿数规模，控制整个传动组的体积。齿形的螺旋升角经过匹配计算，啮合重合度比同参数直齿齿轮高出40%左右，传动过程中齿面的接触是渐进式的线接触，不会出现直齿轮啮合时的整齿撞击问题，运行噪音更低，在高速运转工况下的齿面冲击载荷更小，能有效延长齿面的疲劳寿命。齿轮的轮毂部分设计有同轴安装孔，孔侧预留了紧定螺钉的定位孔位，安装时可以通过紧定螺钉将齿轮与传动轴周向锁止，避免传动过程中出现齿轮与轴的相对转动，轮毂的端面做了平整化处理，和轴肩贴合时能保证端面的垂直度，减少齿轮运转时的端面跳动量。

　　在建模逻辑上，这款齿轮的齿形生成遵循螺旋面的扫掠规则，先绘制端面的渐开线齿廓，再按照设定的螺旋角参数生成螺旋引导线，通过扫掠生成单侧的螺旋齿，之后镜像生成另一侧反向螺旋的齿形，保证两侧齿形的对称度，避免因齿形不对称导致的传动卡滞或受力不均。齿根部分做了圆角过渡处理，减少齿根处的应力集中，在承受交变载荷时能降低齿根断裂的风险。齿轮的外圆尺寸、轮毂直径、安装孔内径的参数都按照通用传动件的安装边界做了适配，安装孔的公差带选用过渡配合区间，既可以保证装配时的同轴度，也不会出现装配过紧导致的轴孔拉伤问题。

　　在设备选型匹配时，需要注意配对齿轮的螺旋角旋向要与本齿轮对应，保证啮合时齿面的正确贴合，同时要核算传动中心距的公差范围，中心距偏差过大会导致齿侧间隙不合理，间隙过大容易引发传动回差，间隙过小则会出现齿面卡滞、磨损加剧的问题。这类双螺旋齿轮的润滑方式优先选用油浴润滑，高速运转时润滑油可以顺着螺旋齿面的沟槽进入啮合区域，在齿面形成稳定的油膜，降低齿面的磨损速率。不同于人字齿轮的退刀槽设计，这款小尺寸双螺旋齿轮的两侧齿在中部交汇，没有预留退刀槽，加工时需要采用多轴联动的铣削或滚齿工艺，保证齿面的成型精度，建模时也需要注意中部齿形交汇区域的曲面顺滑过渡，避免出现加工时的刀具干涉问题。在实际装配过程中，要保证齿轮的安装端面与传动轴的轴线垂直，端面跳动量控制在允许公差范围内，否则会出现齿面偏载，长期运行会导致单侧齿面过度磨损，甚至出现断齿故障。
