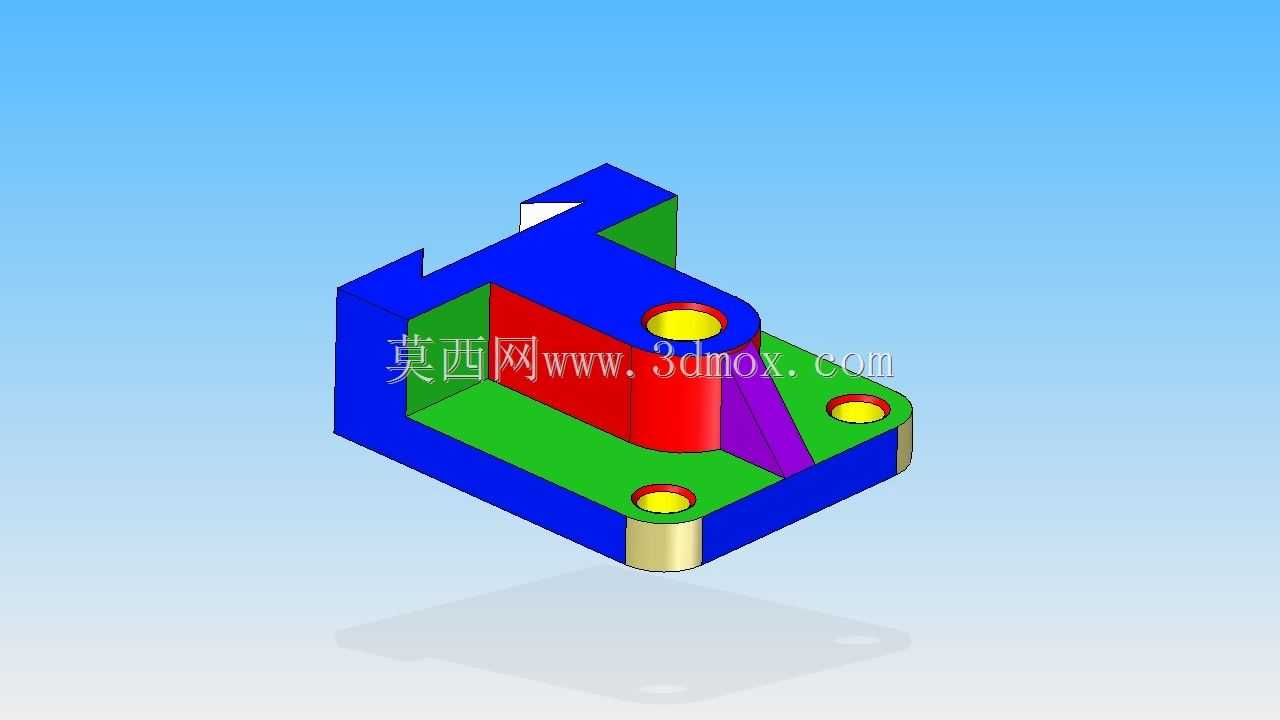

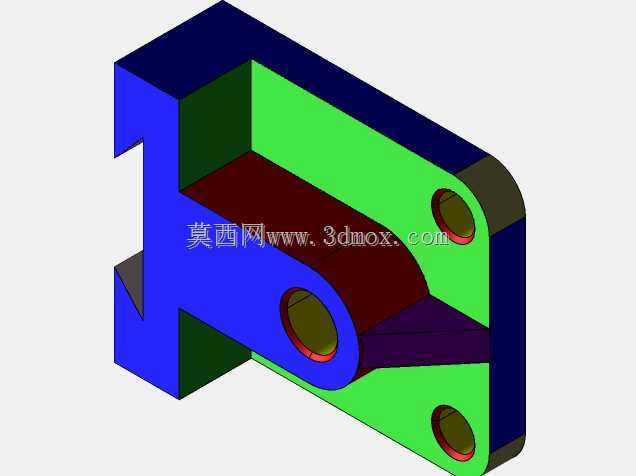

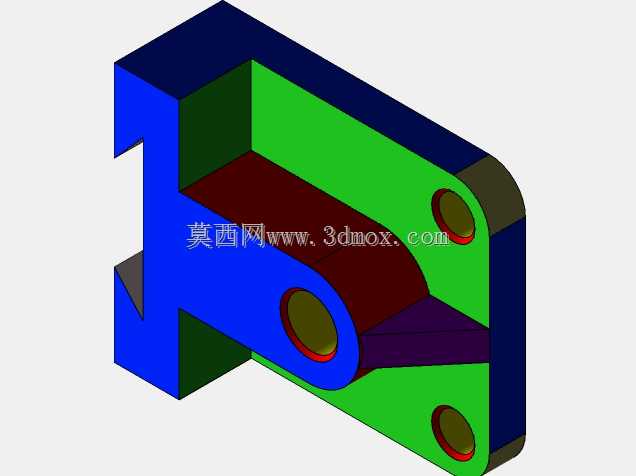

这类组合式连接基座在轻工自动化输送线、小型专用工装夹具的定位模块中应用十分广泛,日常做设备改造、小型非标机构搭建时,经常会遇到需要同时承载侧向定位、竖向支撑、轴类零件铰接的安装需求,这类集成式基座相比拼接式的安装块,能减少多零件装配带来的累计误差,也能压缩整体安装空间。从结构功能来看,这个基座集成了三类安装特征:底部三个带沉孔的圆柱安装位,是用来穿内六角螺栓将整个基座固定在设备安装基板或者型材台面上的,沉孔设计可以让螺栓头完全埋入零件表面,不会突出干涉上方安装的其他零件;侧边带开口的槽型结构,是用来做快速卡接定位的,在需要频繁拆装调整的工位上,不用完全拧下螺栓就能把基座沿着槽口滑入或取出,比全封闭的螺栓孔调整效率高很多;
中间凸起的带通孔圆柱凸台,是用来穿铰接轴或者导向杆的,凸台的高度刚好能让铰接的摆臂在转动时不会和基座的底板发生摩擦,凸台旁的三角形加强筋,是用来抵消侧向载荷带来的弯矩,避免凸台在长期受侧向力的时候出现根部断裂的问题。做这类零件的三维建模时,首先要先确定安装基准面,也就是基座和安装基板贴合的底面,所有特征的尺寸都要从这个基准面出发标注,避免后续出工程图的时候出现基准混乱的问题。先拉伸出基座的主体底板轮廓,再依次做出侧边的卡槽、中间的圆柱凸台、加强筋结构,最后做底部的三个沉孔安装位,建模的时候要注意各个特征之间的倒角处理,所有锐边都要做0.5到1毫米的倒角,一方面是避免加工完成后锐边割手,
另一方面也能减少零件热处理或者受力时的应力集中问题。关于安装边界的尺寸控制,这类小型基座的整体长宽一般控制在80毫米以内,高度不超过50毫米,适合在空间紧凑的小型机构里使用,底部三个安装孔的孔距要和常用的铝型材安装孔距匹配,比如适配20系列或者30系列铝型材的孔间距,这样不用额外做转接板就能直接安装在型材框架上。中间圆柱凸台的通孔直径一般是根据常用的铰接轴直径来设计,常见的规格是8毫米、10毫米、12毫米,凸台的外径要比通孔直径大8到10毫米,保证足够的壁厚承受径向载荷。侧边的卡槽宽度要比常用的安装螺栓直径大1毫米左右,方便安装时调整位置,卡槽的开口深度不能超过底板厚度的三分之二,不然会降低底板的整体结构强度。在实际选型使用的时候,
要注意根据承载的载荷大小选择对应的加工材料,如果是普通的轻载定位场景,用6061铝合金加工就足够,重量轻加工成本也低;如果是有冲击载荷的工位,就要选用45号钢做调质处理,表面做发黑防锈;如果是在有腐蚀的环境里使用,还可以选用304不锈钢加工。这类集成式基座的设计核心是在有限的空间里整合多种安装功能,减少装配零件数量,降低装配难度,做建模练习的时候要多考虑实际加工的工艺性,比如不要出现无法加工的封闭内腔,所有特征的拔模角度要符合铣削加工的要求,沉孔的深度要和标准螺栓的头部尺寸匹配,不能出现螺栓头沉不下去或者沉孔过深降低零件强度的问题。另外在做结构校验的时候,要重点检查加强筋和凸台连接的位置,这个位置是应力集中的高发区,建模的时候要在筋和凸台的连接处做圆角过渡,圆角半径一般取2到3毫米,能有效分散应力,提升零件的使用寿命。底部的三个安装位要尽量分布在基座的三个角位置,形成稳定的三角形支撑,避免安装后基座出现翘曲的问题,安装孔的沉头深度要统一,保证三个螺栓锁紧后受力均匀,不会出现单个螺栓受力过大的情况。
