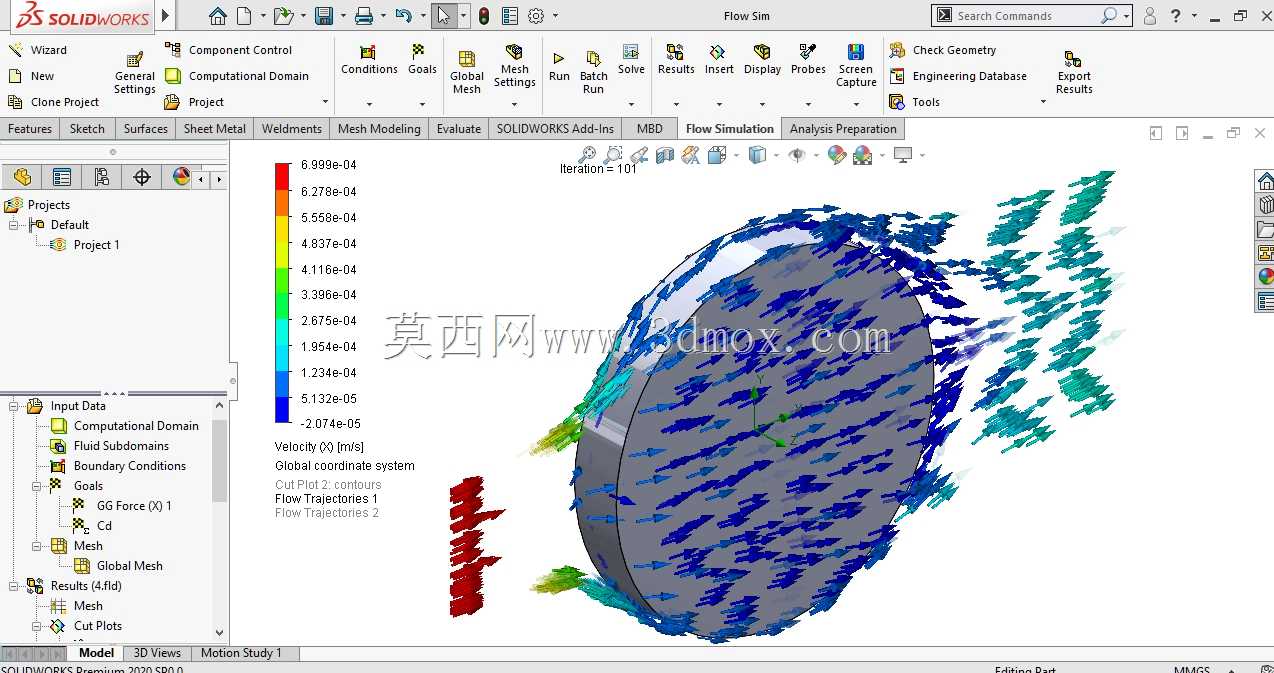

圆柱绕流基础流场仿真分析模型

　　在流体输送管网、换热设备管束、户外高耸结构抗风设计、河道过流构筑物布设等诸多工程场景中，钝体绕流带来的流场扰动、结构受力变化是设计阶段必须校核的核心内容，圆柱作为工程领域应用最广泛的钝体结构形式，其绕流状态下的流速分布、阻力特性、尾流演化规律，直接决定了管路压损核算、结构风载荷取值、换热效率计算的结果准确性。本次搭建的流场分析模型，以工程中最常见的等直径直立圆柱为研究对象，选取圆柱周边足够范围的矩形流场域作为计算边界，确保入口来流充分发展、出口尾流不会被边界条件截断，流场域的尺寸设定参考工程仿真通用规范，入口边界距圆柱中心的距离取5倍圆柱直径，出口边界距圆柱中心取15倍圆柱直径，上下两侧边界距圆柱中心各取5倍圆柱直径，

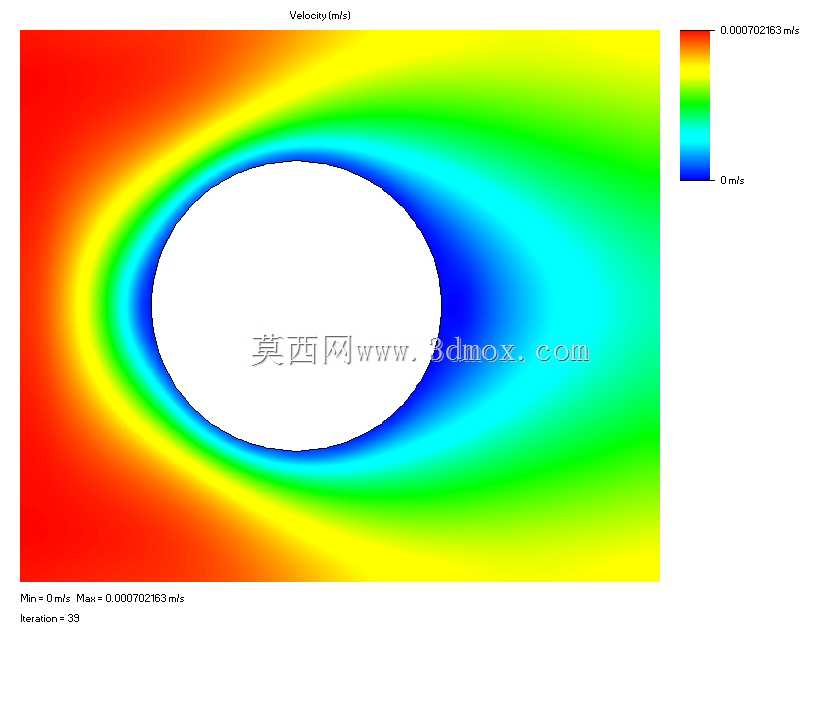

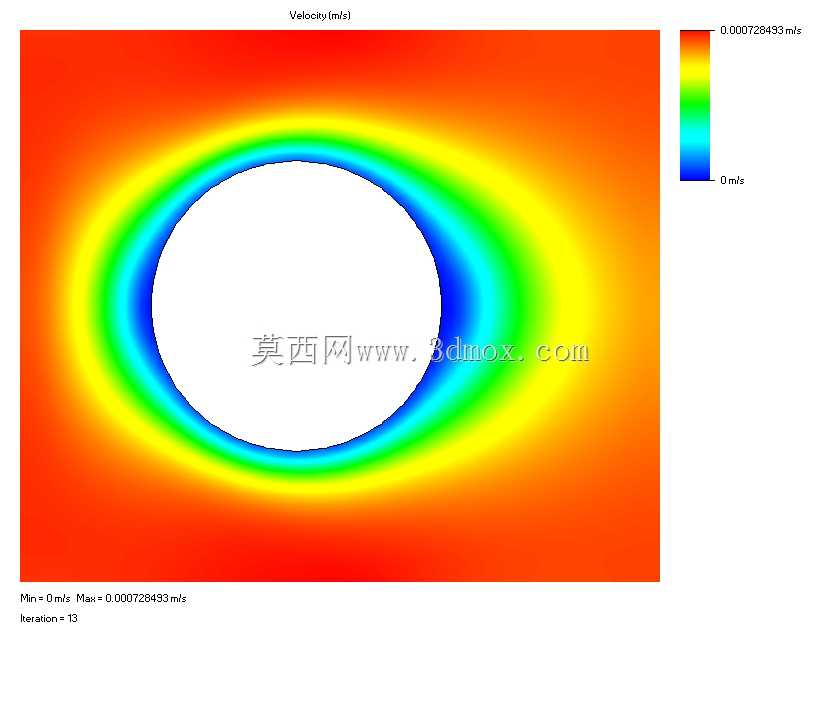

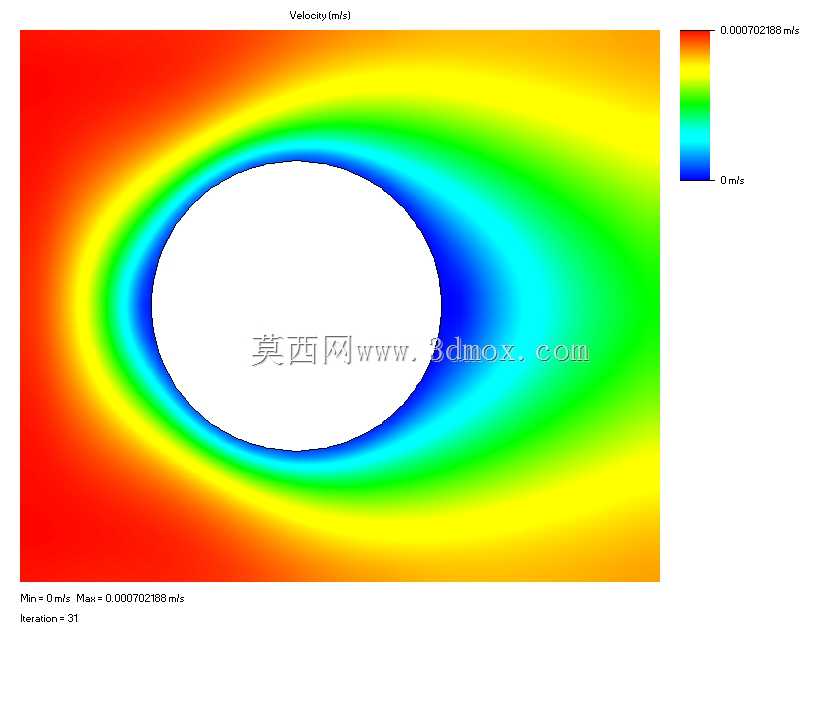

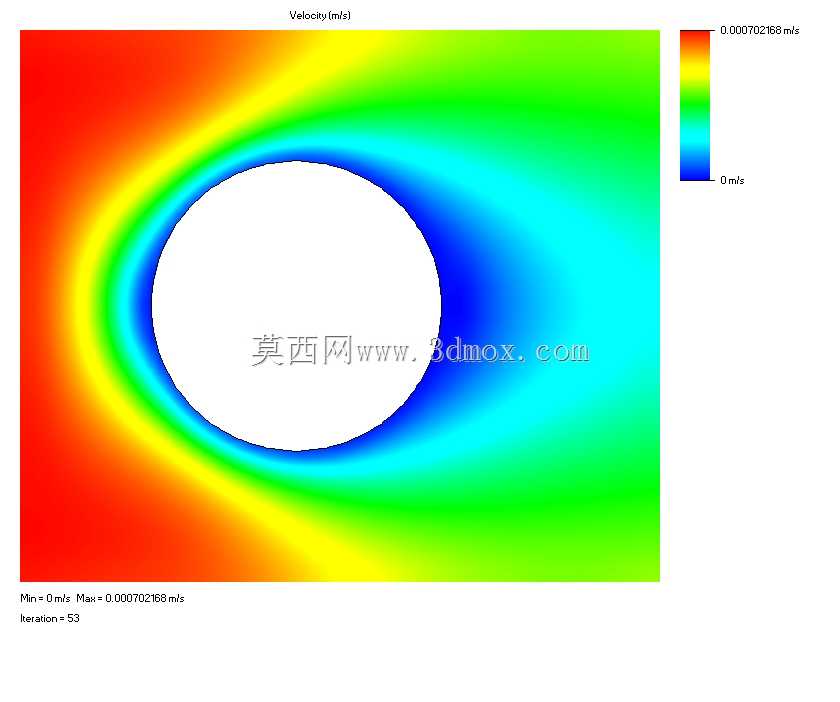

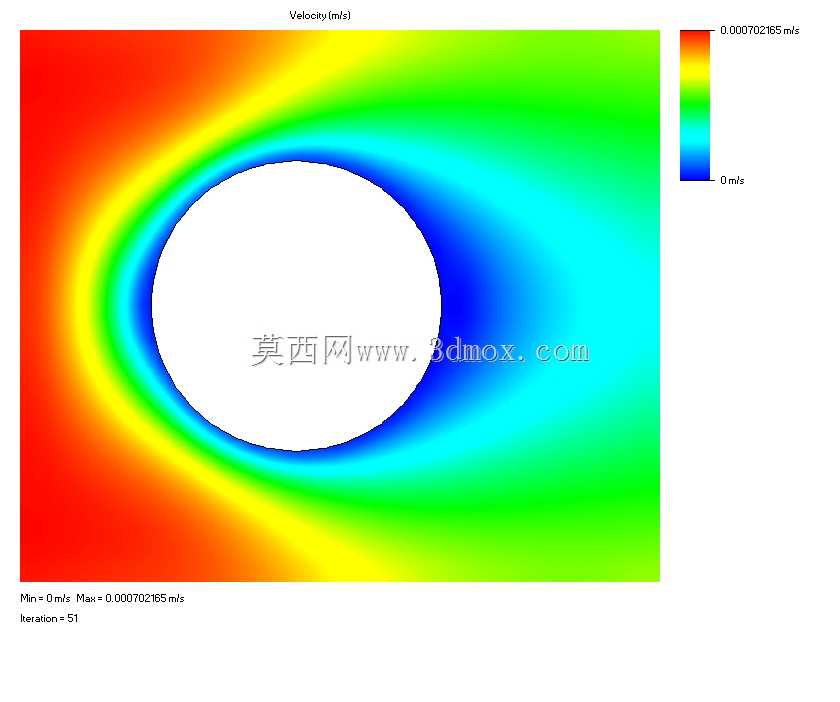

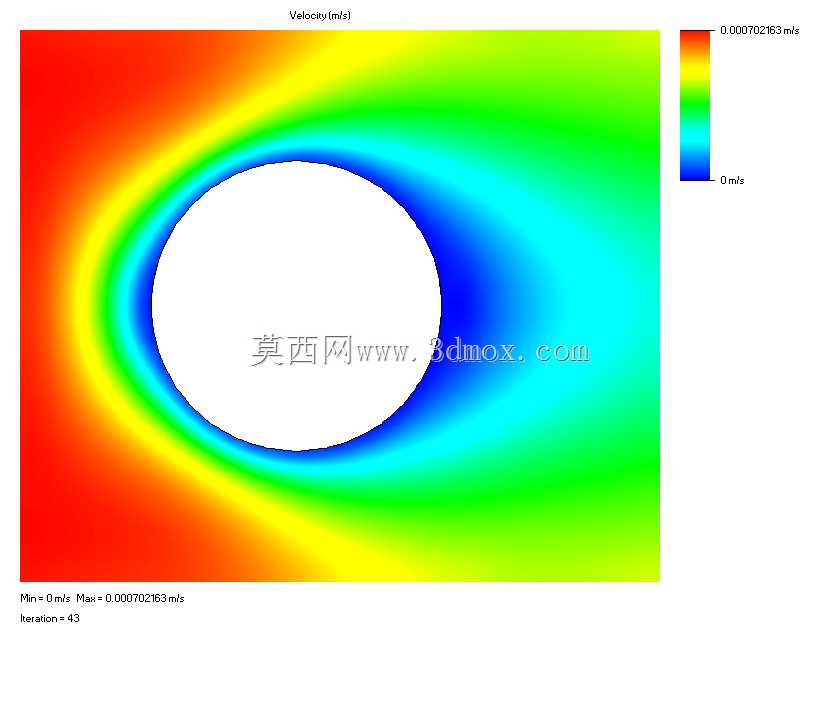

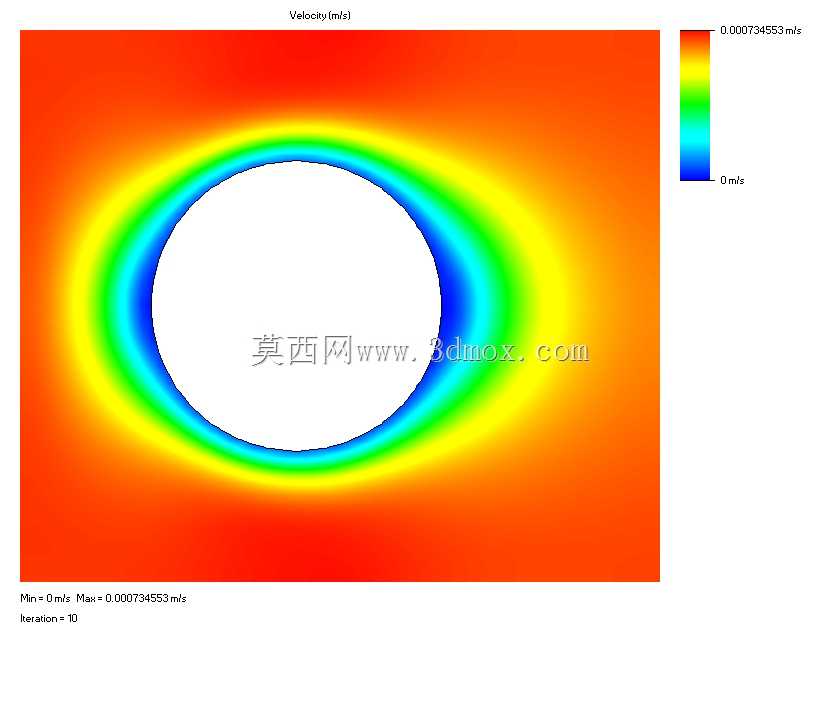

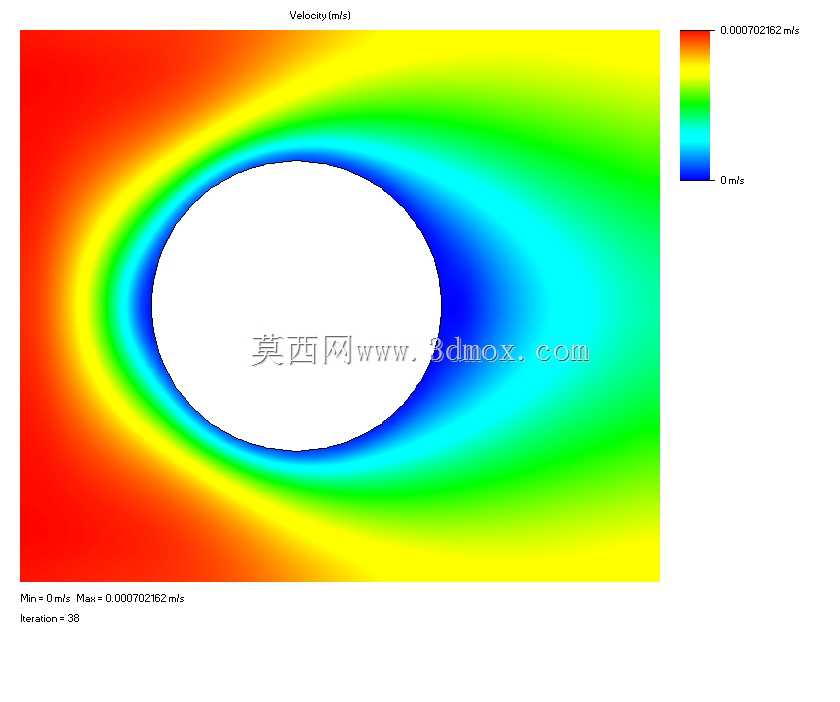

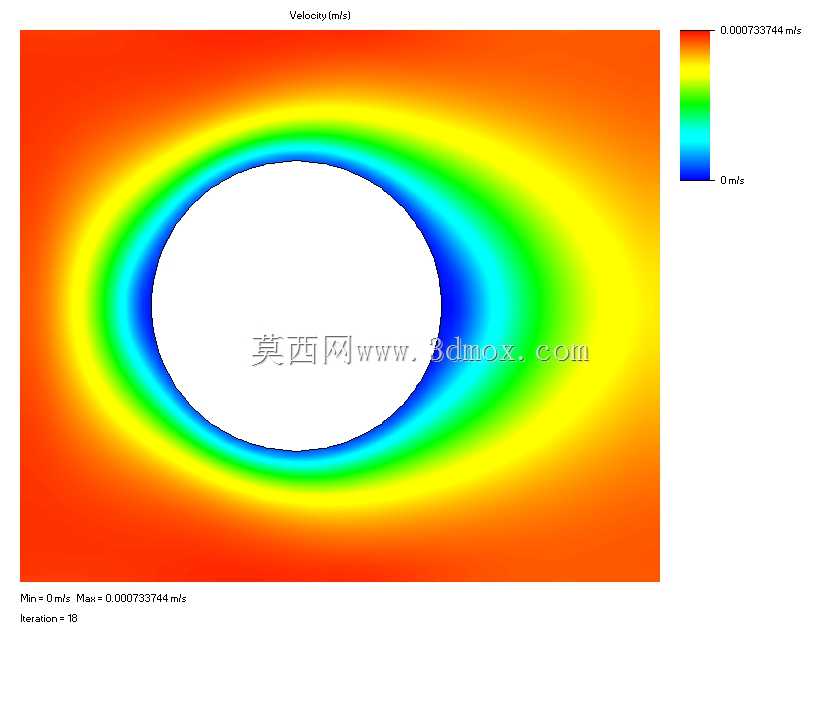

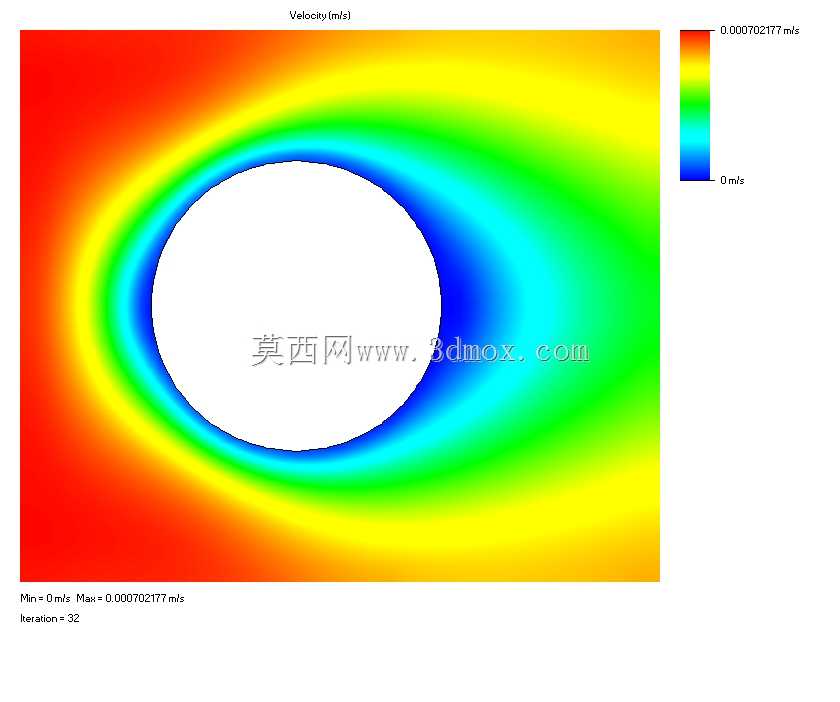

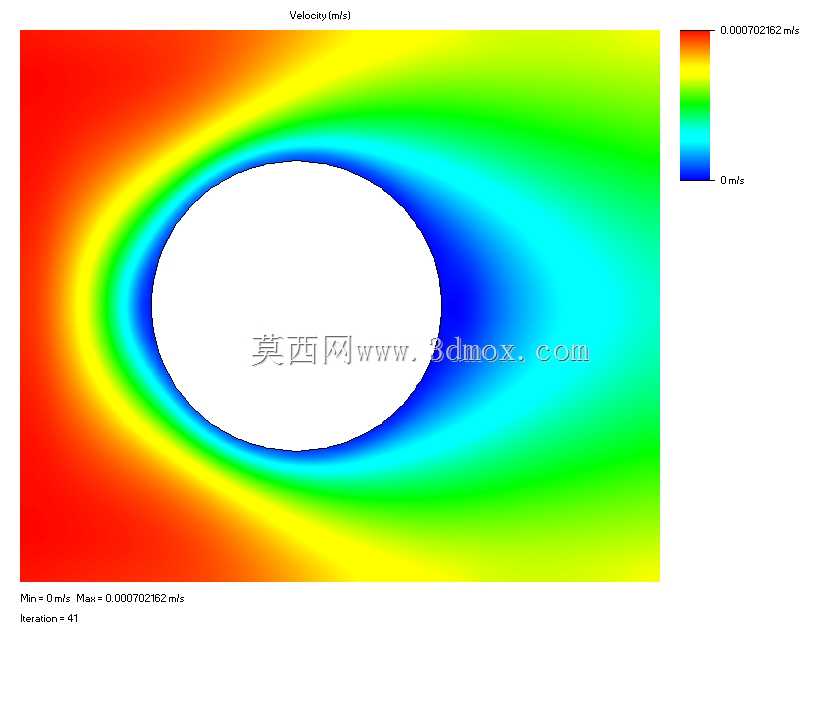

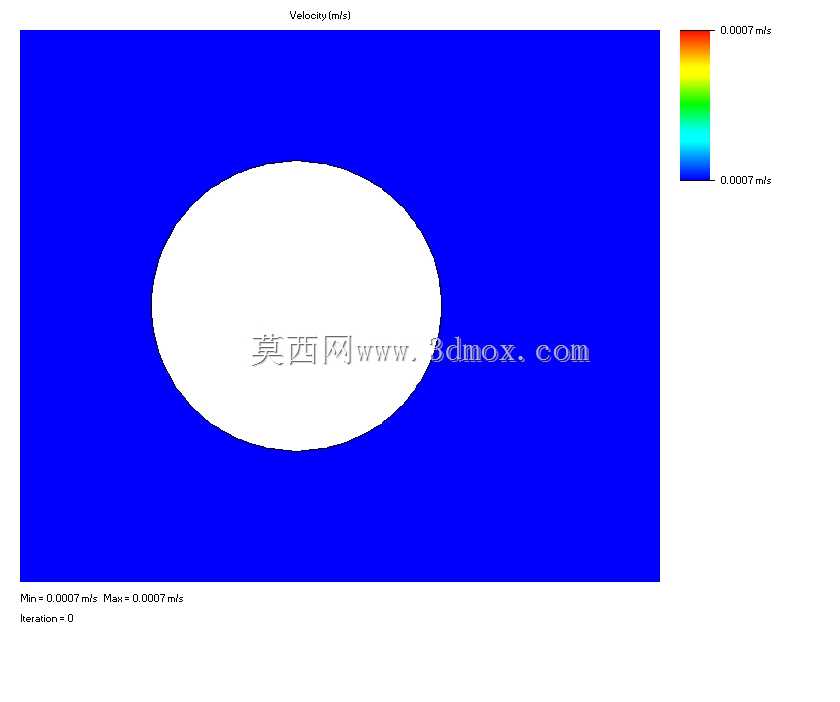

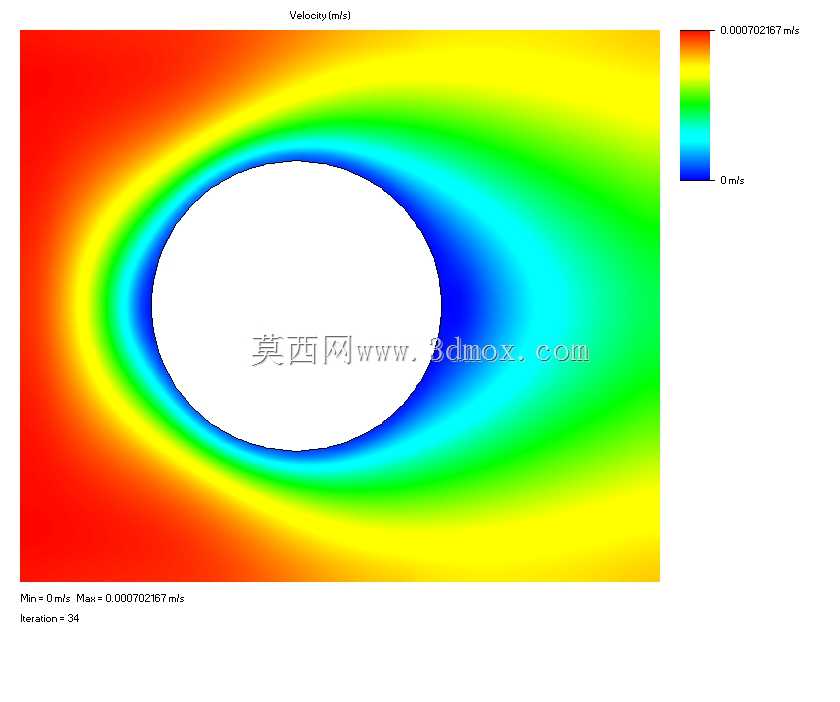

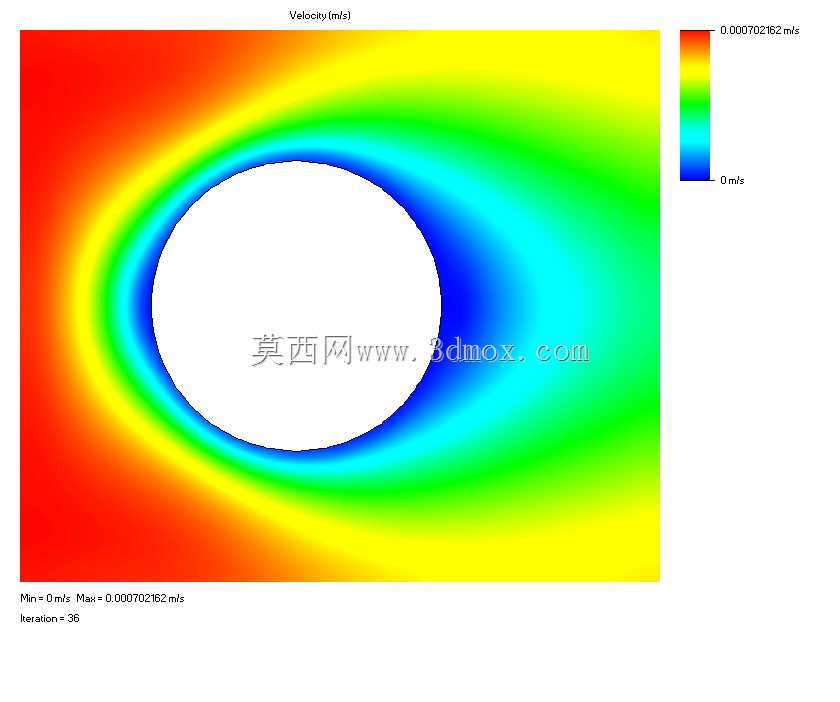

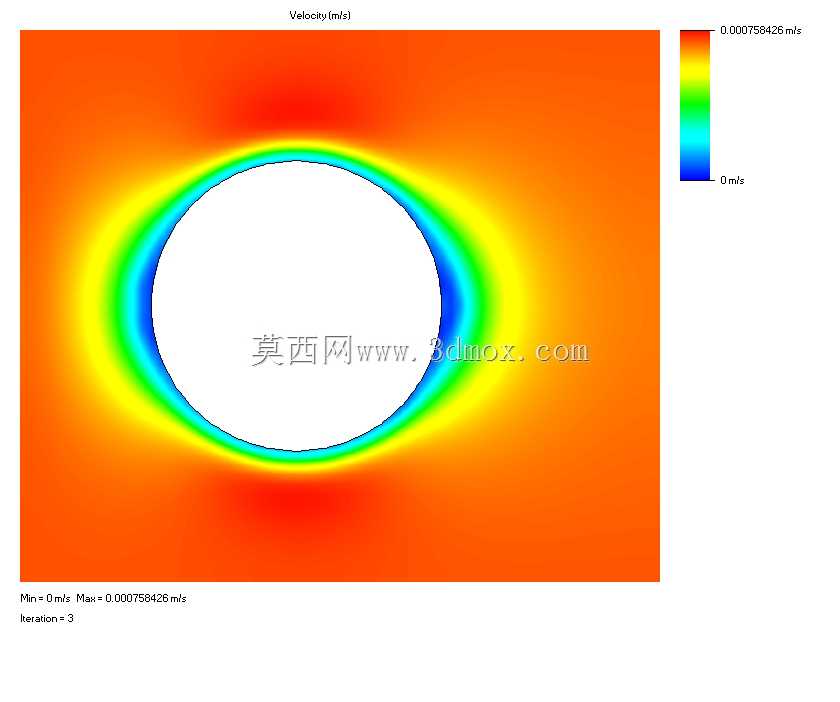

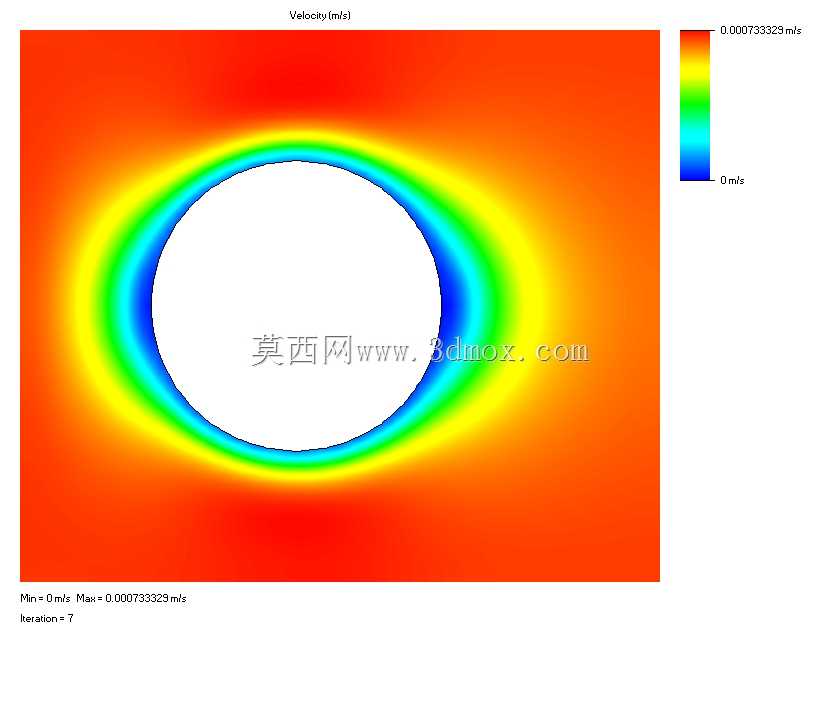

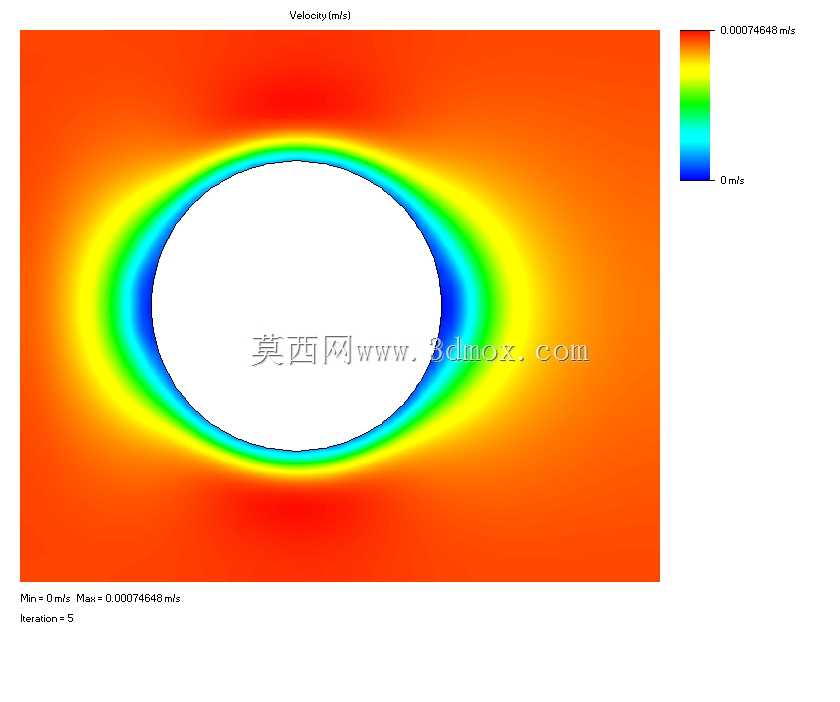

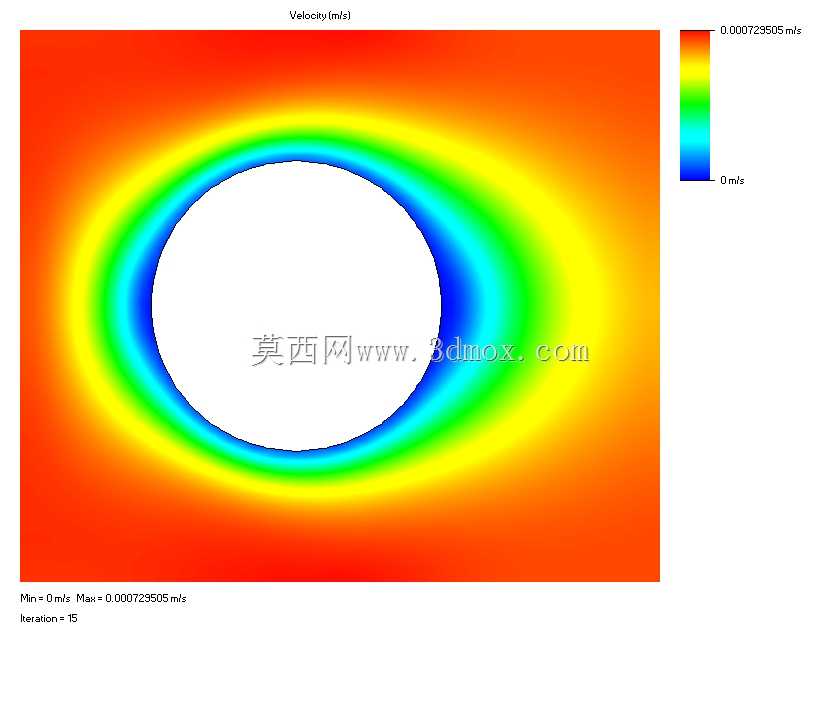

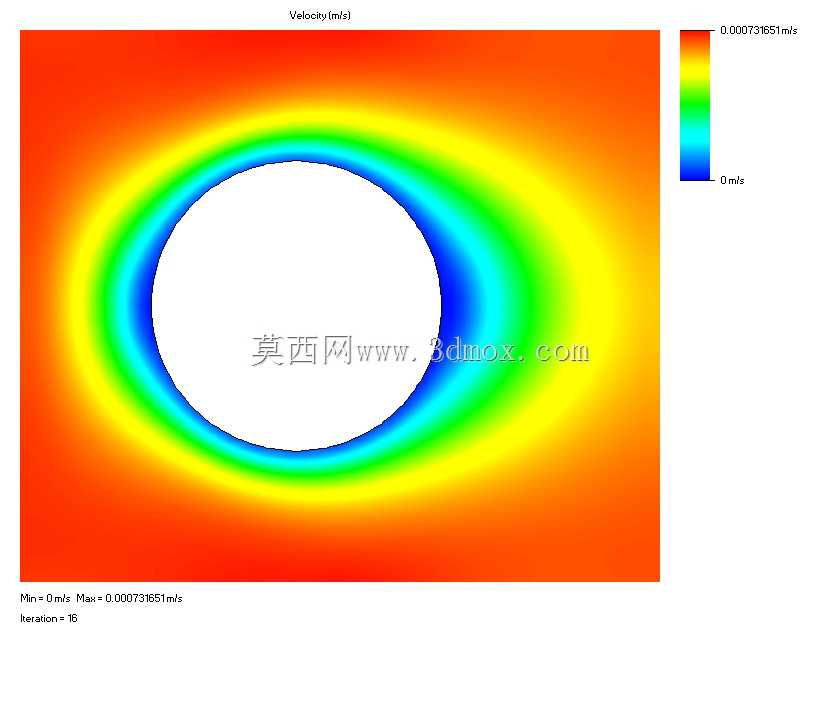

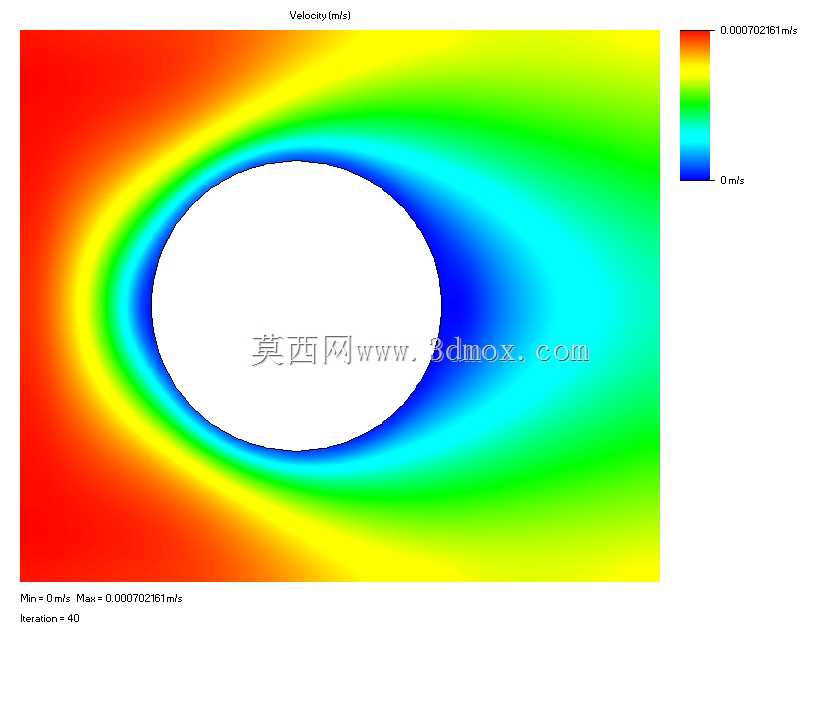

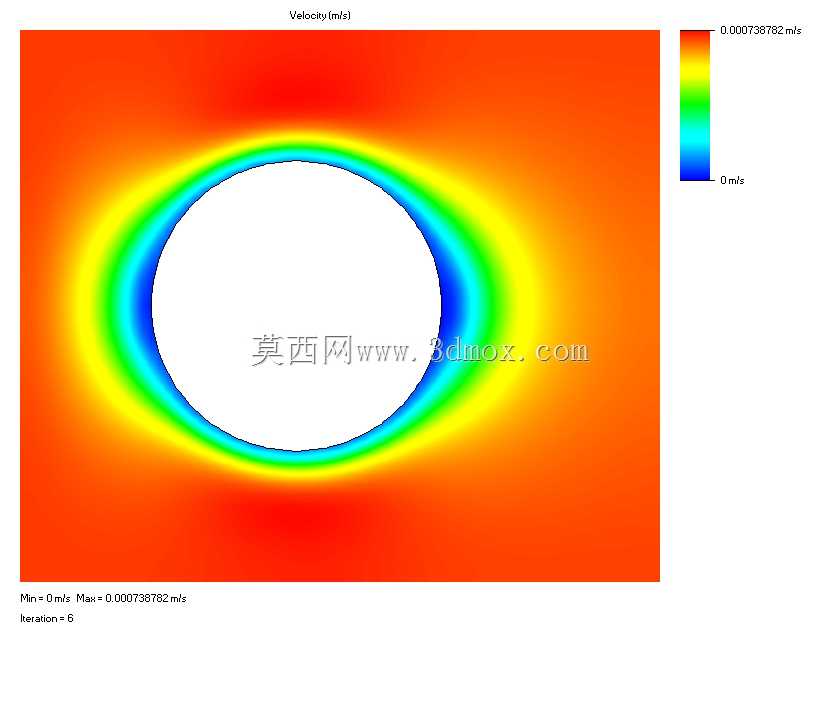

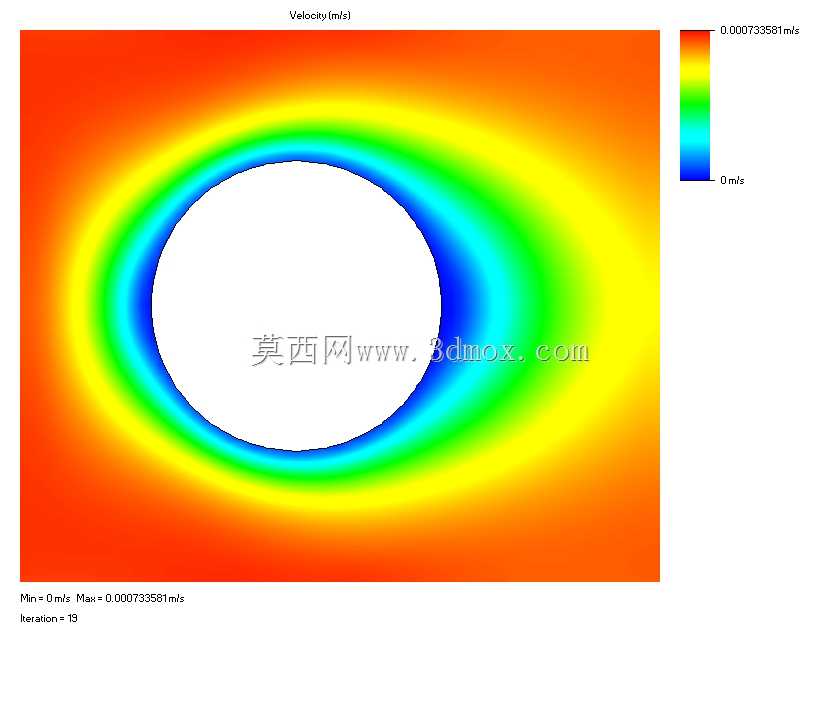

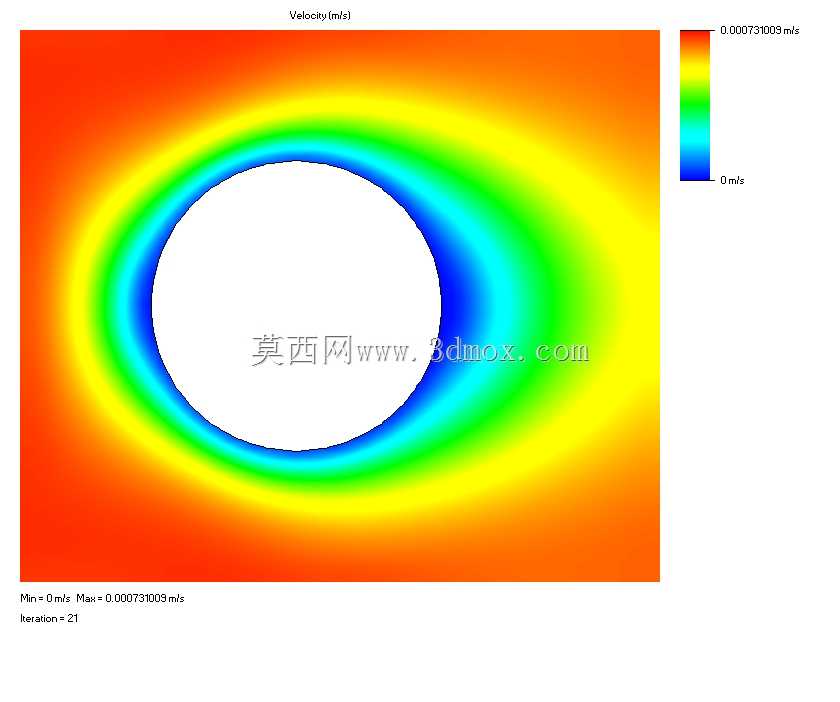

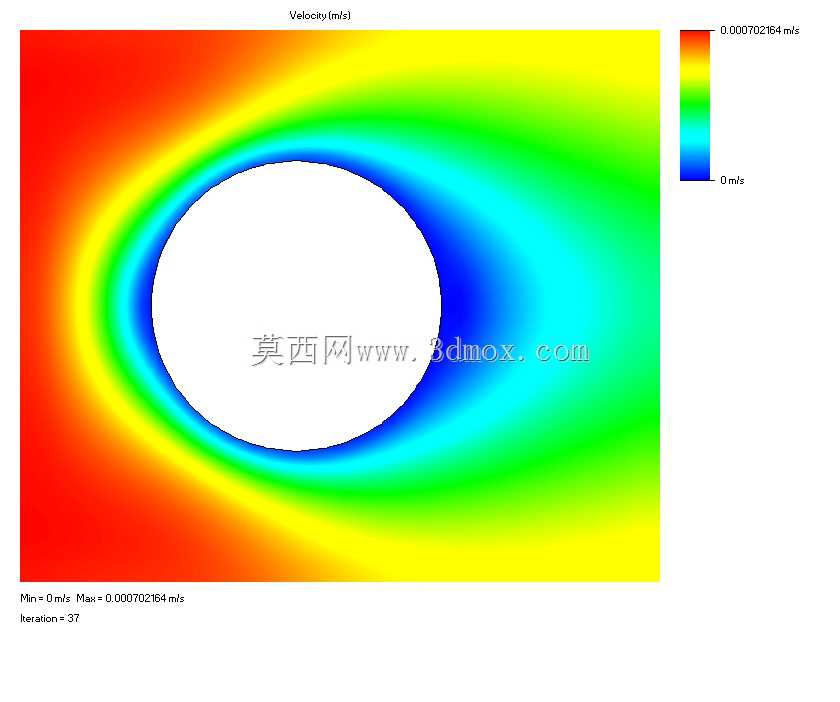

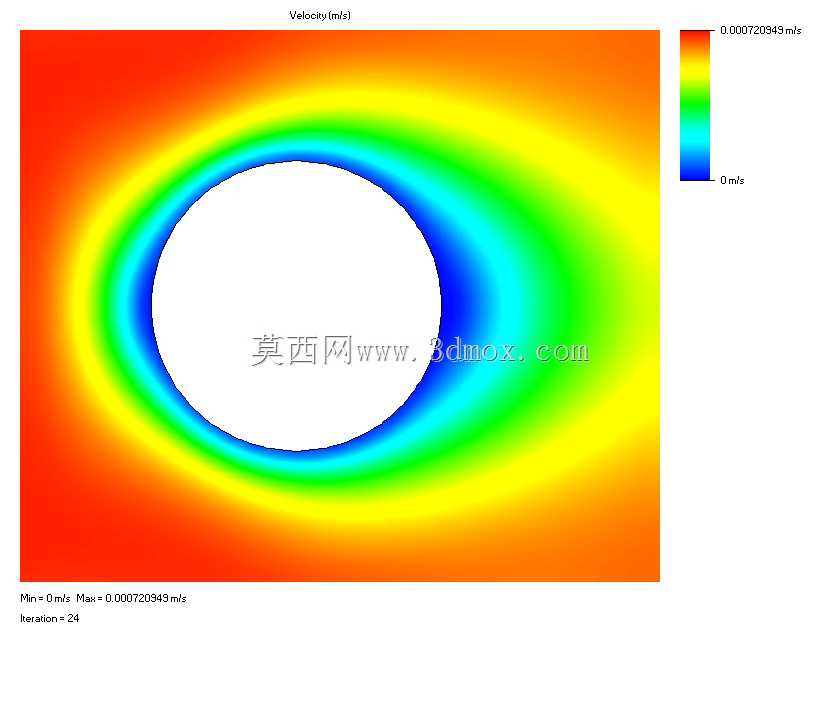

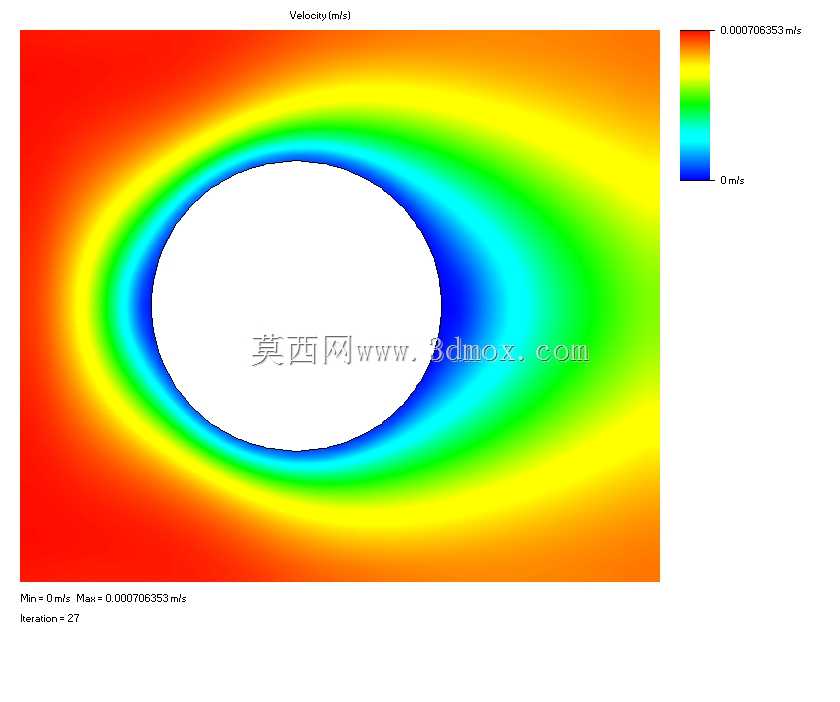

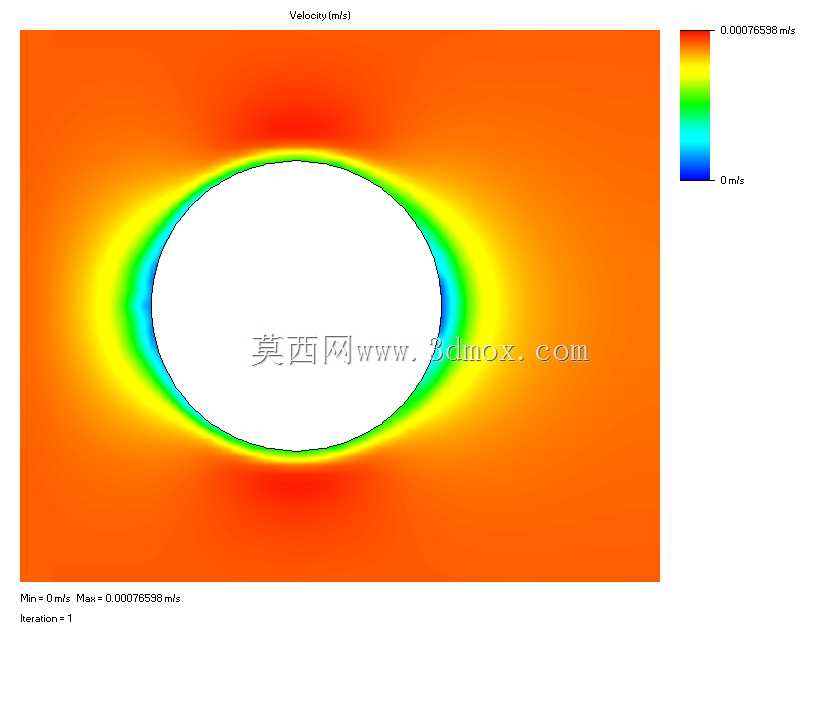

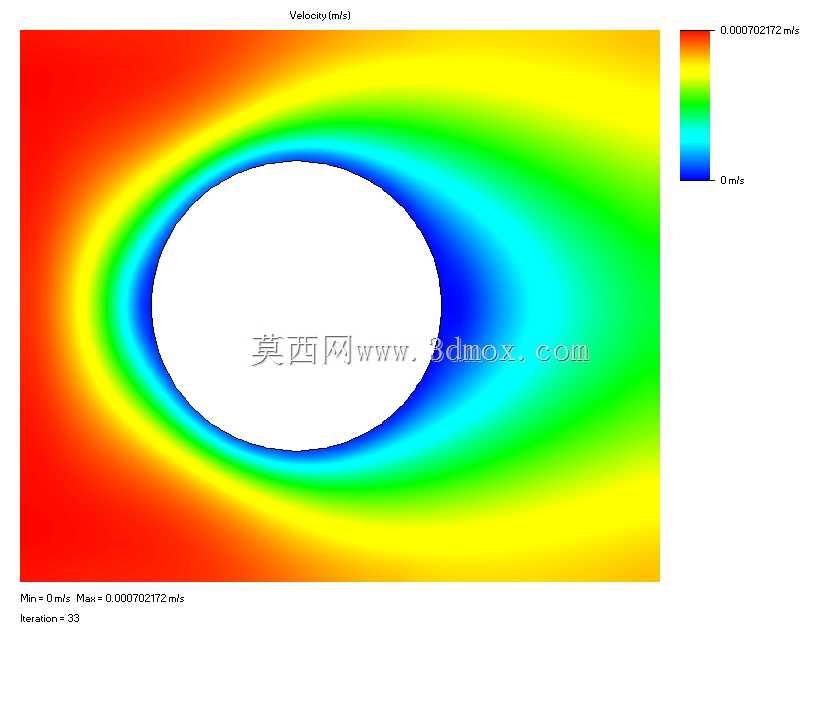

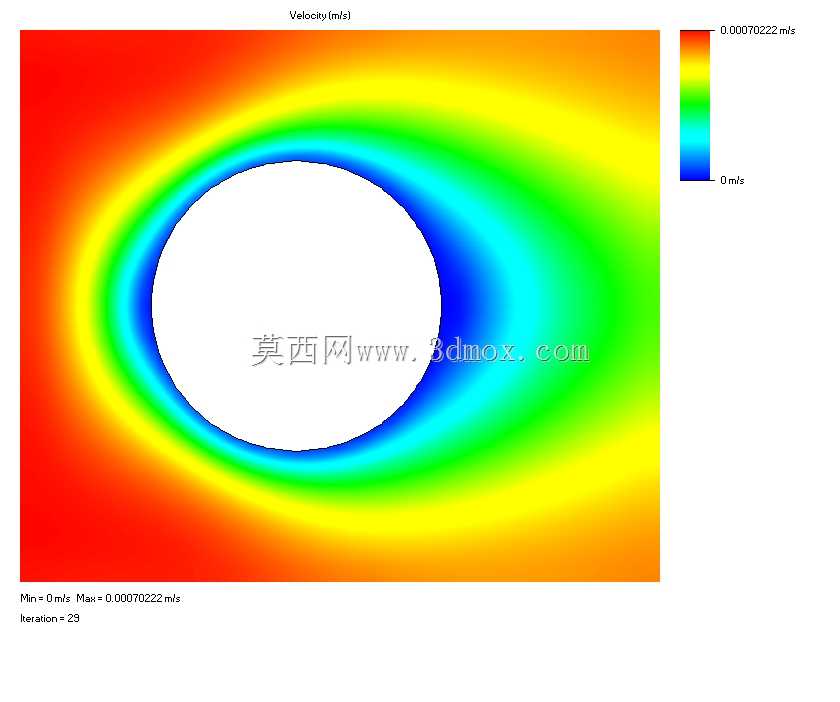

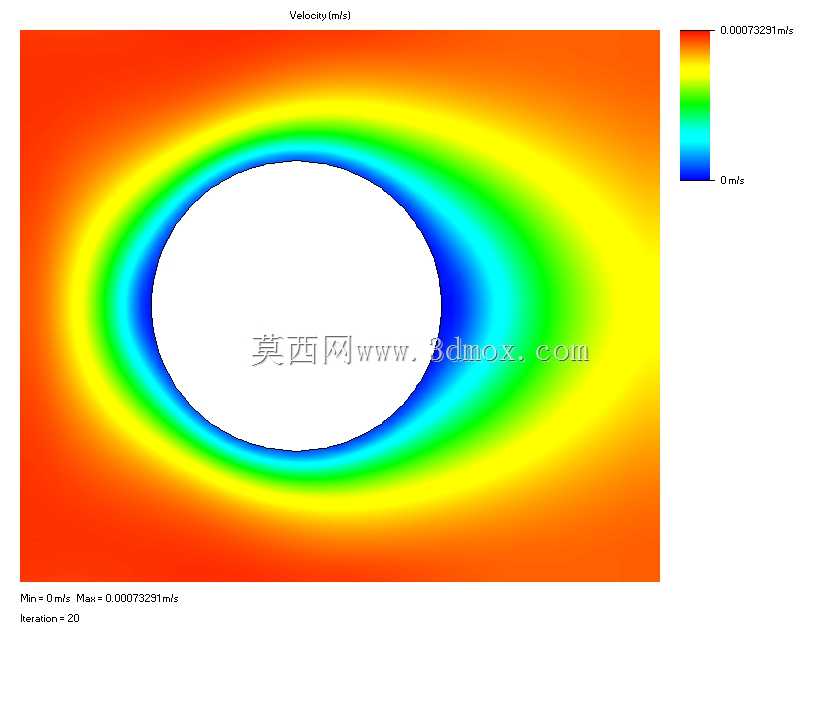

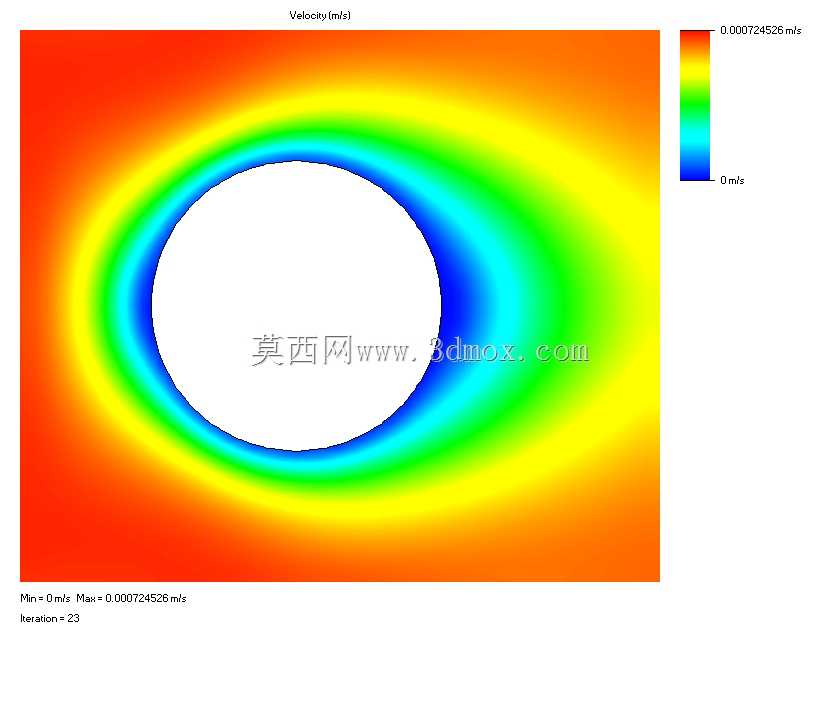

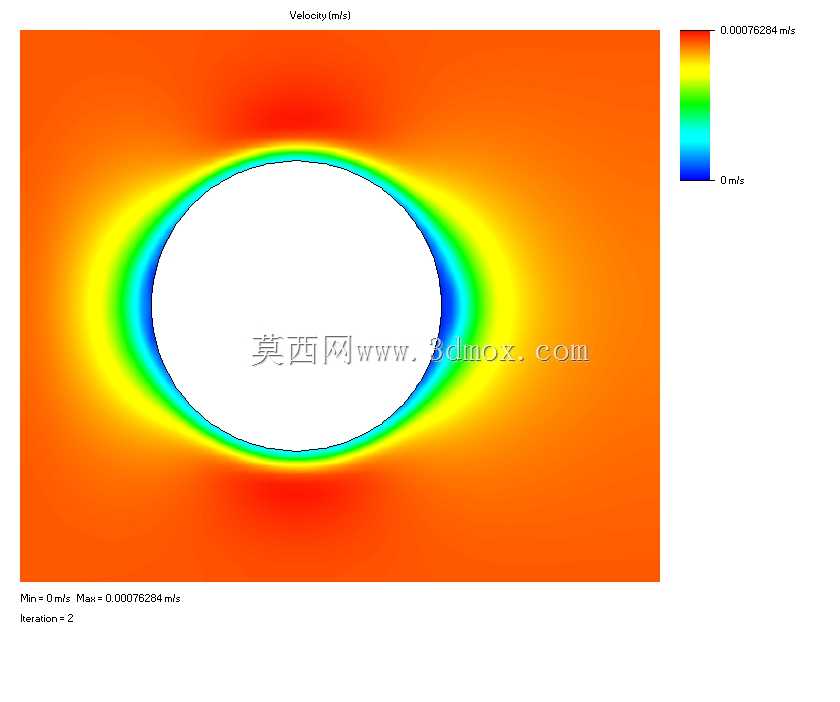

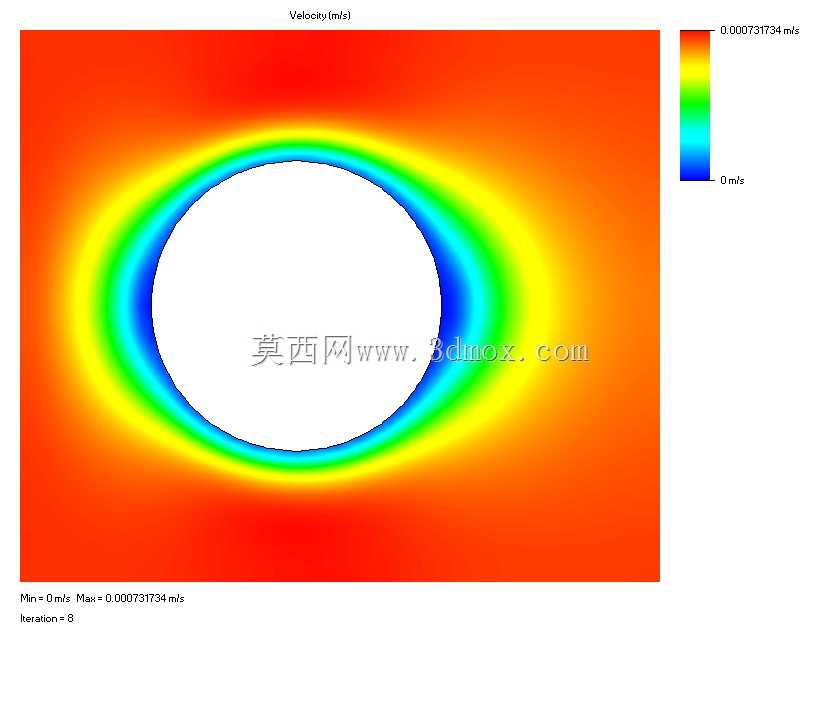

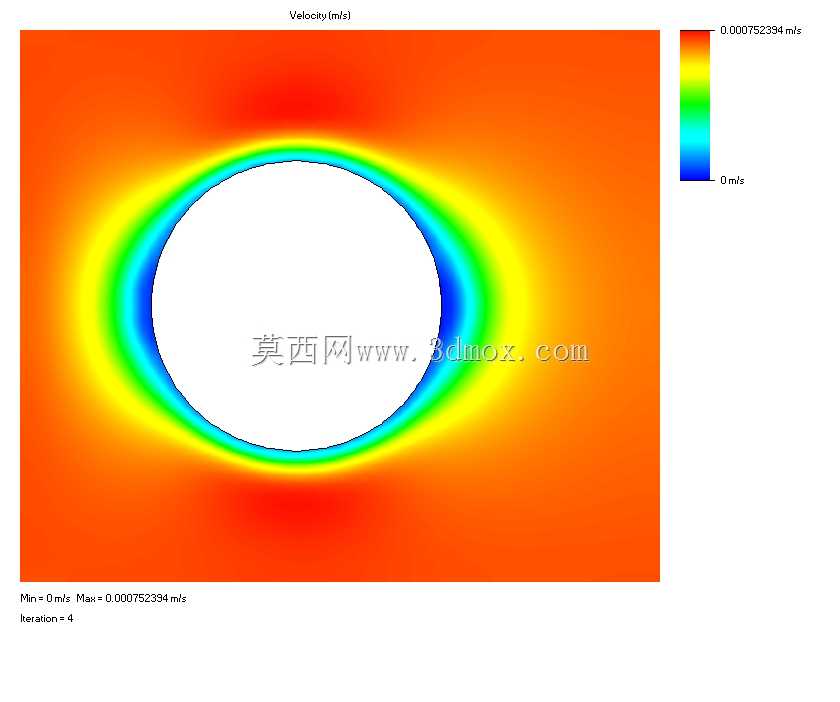

　　既避免边界过近对圆柱周边流场造成非物理干扰，也控制了整体计算规模，适配常规工作站的算力条件。模型采用分区网格划分思路，圆柱近壁面区域进行网格加密处理，边界层网格的首层高度满足壁面函数计算要求，确保近壁区流速梯度的计算精度，远离圆柱的外围流场区域采用渐变尺寸网格，在保证计算精度的前提下减少网格总量，提升求解效率。从功能特性来看，该模型可直接输出定常来流条件下圆柱周边全流场的流速分布云图、壁面压力分布数据、圆柱整体阻力系数计算结果，同时可捕捉尾流区的流速变化规律，为不同工况下的结构受力核算、流道优化设计提供量化数据支撑。设计过程中充分考虑了工程实际的适配性，模型的参数设置预留了调整接口，可根据实际应用场景修改来流流速、流体介质属性、

　　圆柱直径尺寸等参数，适配水管路内圆柱支撑结构的压损计算、空气环境下圆柱杆件的风载荷核算、换热管外流体绕流的换热效率分析等不同场景的计算需求。不同于理想化的理论计算模型，该仿真模型在搭建时充分考虑了工程计算的容错性，网格划分阶段对圆柱近壁区的网格质量进行了多轮优化，避免出现负体积、高偏斜度网格导致的计算发散问题，边界条件的设置采用工程领域通用的设定方式，入口采用速度入口边界，出口采用自由出流边界，上下两侧采用对称边界，圆柱壁面采用无滑移固壁边界，确保计算结果与实际工程测试数据的偏差控制在行业允许范围内。在实际工程应用中，这类圆柱绕流仿真模型的使用场景十分广泛，比如市政供水管网内的支撑杆件设计，可通过该模型核算杆件带来的管路压损，

　　优化杆件的布设位置与截面尺寸，降低管网输送能耗；户外通信塔、输电杆塔的风载荷计算中，可通过调整模型的流体介质参数与来流速度，获取不同风速下的塔身杆件阻力值，为结构强度校核提供载荷依据；管壳式换热器的换热管排布设计中，可通过该模型分析换热管之间的流场干扰，优化管间距参数，提升换热效率同时降低壳程压损。模型的流场域边界设置充分考虑了不同安装场景的适配性，当用于管路内部构件仿真时，可将上下对称边界调整为固壁边界匹配管路内壁约束；当用于户外结构风工程仿真时，可调整上下边界的高度范围，匹配实际地面粗糙度对应的风剖面分布，无需重新搭建整体模型框架，仅通过边界条件与参数的调整即可适配多类计算场景，大幅减少设计人员的重复建模工作量。
