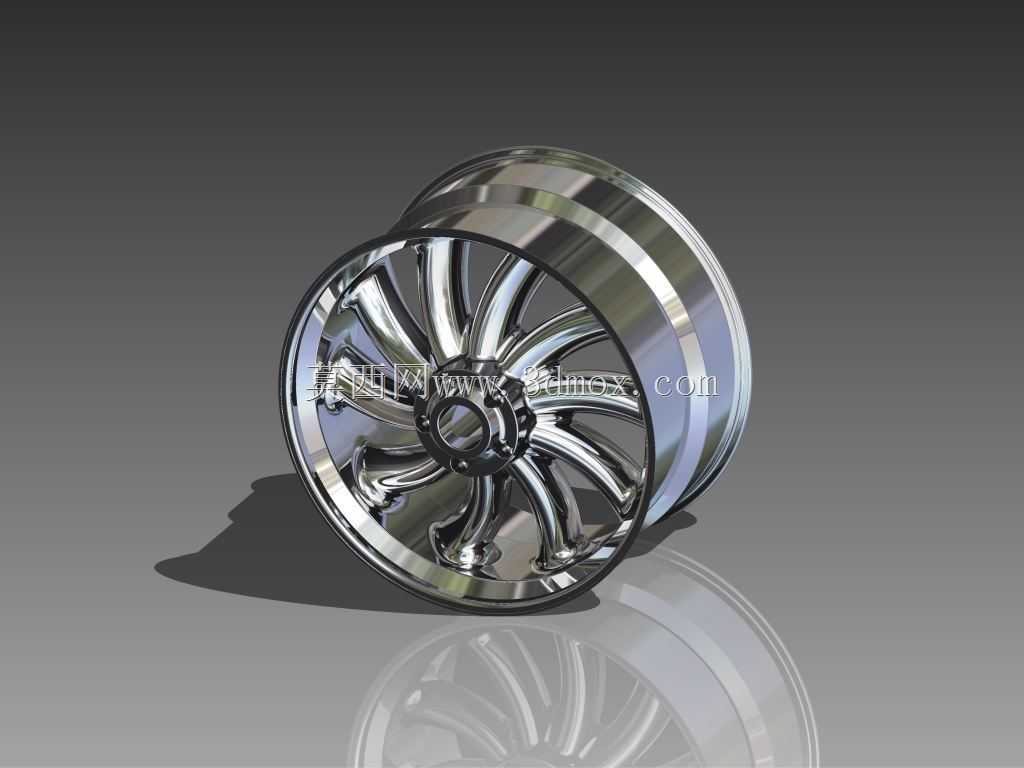

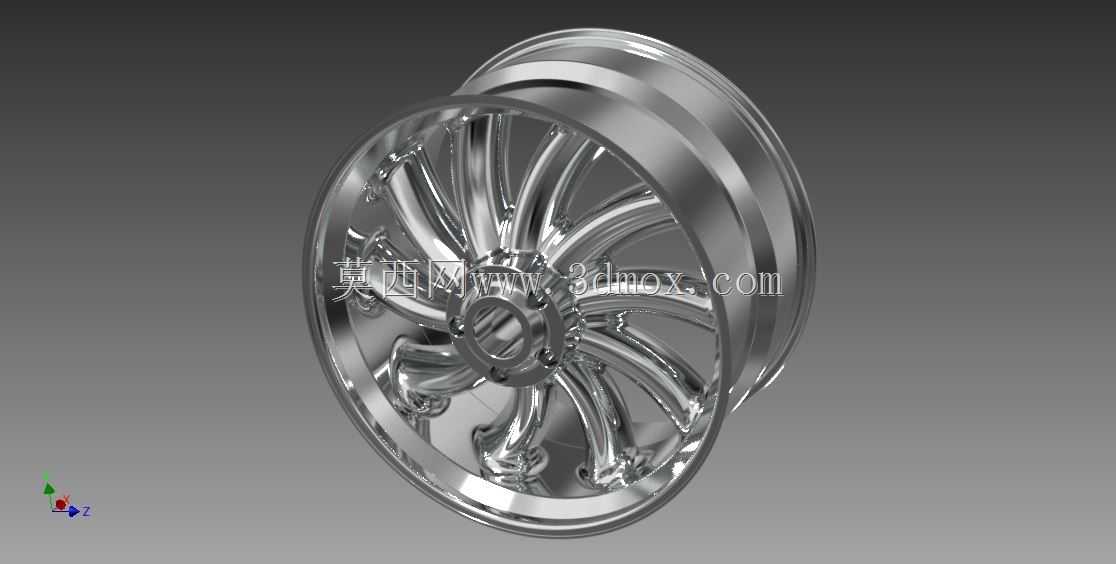

多辐条镀铬款汽车轮毂结构设计

　　在乘用车辆的行走系统设计中，轮毂作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接关系到行驶过程中的载荷传递、动平衡表现以及整车外观的视觉协调性。这款多辐条结构的轮毂，在设计阶段首先明确了民用改装乘用车的应用场景，兼顾日常城市道路行驶的承载需求与外观装饰属性，整体采用一体化锻造式的结构思路，避免分体拼接带来的连接应力集中问题。从安装边界来看，轮毂中心的定位孔严格匹配对应车型的轴头凸缘尺寸，周围均匀分布的螺栓孔按照乘用车常用的孔位节圆直径设计，能够直接适配对应规格的轮毂螺栓，安装时可通过中心孔实现径向定位，再通过螺栓预紧力完成轴向固定，无需额外加装转接法兰即可满足装车要求。轮辋部分的轮廓尺寸严格匹配对应规格的真空轮胎，

　　胎圈座的角度与表面粗糙度设计充分考虑轮胎安装时的压装便利性，同时保证充气后胎圈与轮辋的密封贴合度，避免高速行驶时出现轮胎漏气、窜动的问题。轮辐部分采用大弧度的多辐条布局，每根辐条从中心安装盘位置向外平滑延伸至轮辋内侧，曲面过渡区域全部做了大圆角处理，一方面可以优化铸造或锻造过程中的金属流动路径，减少成型缺陷，另一方面能够在辐条截面厚度有限的前提下，通过曲面结构提升整体抗弯抗扭刚度，承受车辆过弯、颠簸路面行驶时产生的交变载荷，避免长期使用后出现辐条变形、开裂的问题。轮毂表面的镀铬层设计，除了提升外观质感之外，也在金属基材表面形成了一层致密的防护层，能够抵御日常行驶中路面泥水、融雪盐的腐蚀，延长部件的使用寿命。在建模过程中，

　　轮辐的曲面造型通过多段曲率连续的曲线构建，保证每根辐条的曲面光顺度，避免出现曲率突变导致的应力集中点；轮辋与轮辐的连接区域采用加厚过渡设计，对应位置的壁厚比轮辋主体区域高出20%左右，匹配车辆行驶过程中该区域承受的复合载荷特性。中心安装盘的背面设计有均匀分布的减重凹槽，在保证安装面平面度、满足螺栓连接压紧强度要求的前提下，尽可能降低轮毂整体的转动惯量，减少车辆起步、制动时的能量损耗，同时也有助于降低非簧载质量，提升悬架系统的响应表现。考虑到车辆行驶过程中的动平衡要求，整个轮毂的结构沿中心轴线完全对称，每根辐条的质量分布偏差控制在极小范围内，减少后期动平衡配重块的加装量，避免高速行驶时出现方向盘抖动的问题。

　　气门嘴的安装孔位设置在相邻两根辐条之间的轮辋区域，避开辐条的遮挡位置，方便后期充气、胎压监测传感器的安装与维护，孔位周边做了翻边强化处理，避免安装气门嘴时出现应力开裂。这款轮毂的设计既满足了行走部件的结构强度、安装适配性等工程要求，也通过流畅的多辐条曲面造型兼顾了外观装饰需求，可直接用于民用乘用车的改装配套，也可作为同类型轮毂结构设计的参考案例，帮助设计人员快速理解轮毂类部件的载荷传递路径、安装边界要求以及曲面造型的工程化处理思路，在建模过程中平衡结构性能与外观表现的关系，避免出现只追求外观效果而忽略结构强度、安装适配性的设计问题。
