复古摩托车后制动蹄三维结构设计

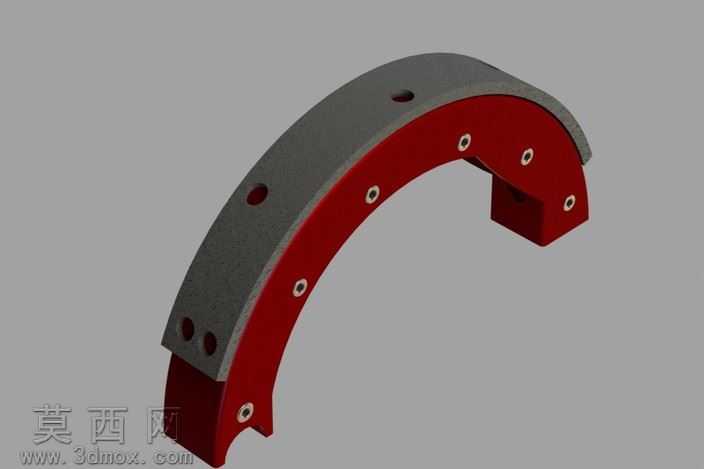

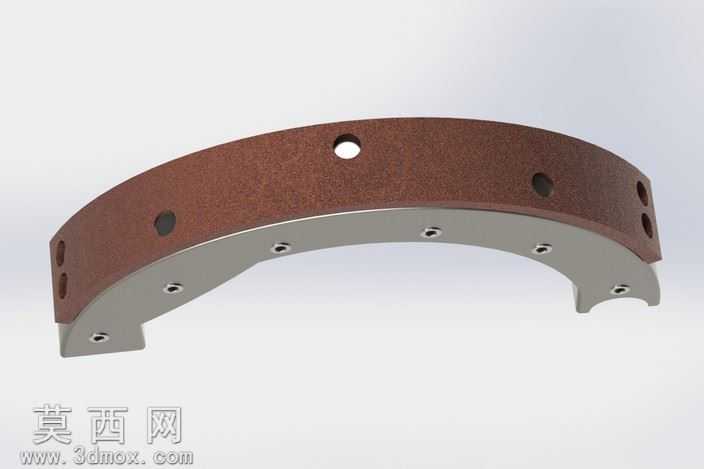

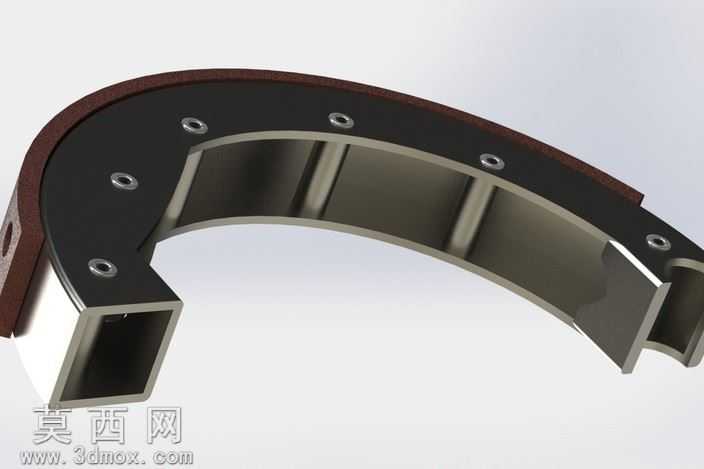

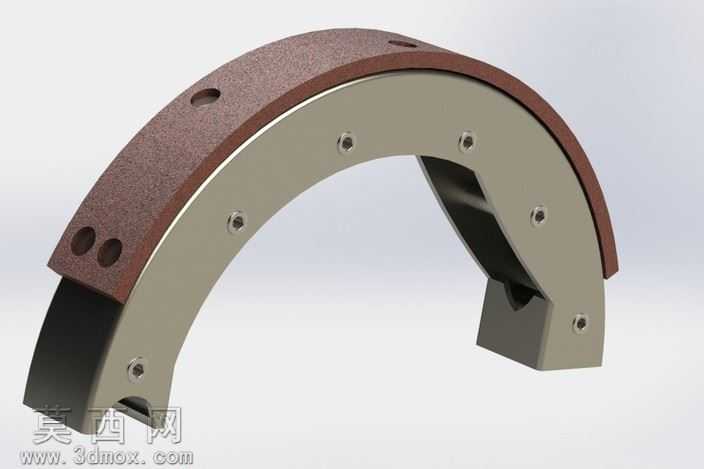

本模型为适配70年代至80年代早期经典款高座摩托车的后制动蹄结构，采用三维参数化建模方式完成全细节构建，完整还原了老式摩托车鼓刹系统核心制动部件的真实结构与装配特征。建模过程中首先以制动蹄的弧形基体为核心基准，通过草绘绘制蹄铁的半圆弧轮廓线，结合拉伸、切除等基础特征构建金属基体的主体形态，精准还原了基体上用于固定摩擦片的沉头螺丝孔位、用于铰接安装的端部卡槽结构，以及基体侧面用于定位的通孔特征，所有孔位的间距、孔径均参照老式摩托车制动蹄的实物测绘尺寸设定，保证结构尺寸的还原度。针对外侧的摩擦衬片部分，建模时单独构建贴合蹄铁外弧面的弧形摩擦层结构，还原了摩擦片上预留的安装沉孔、端部的定位缺口，同时通过材质纹理映射模拟出摩擦材料粗糙的颗粒质感，区分摩擦衬片与金属蹄铁的材质差异：金属蹄铁部分赋予哑光金属材质，模拟铸钢或冲压钢板经表面处理后的半哑光金属质感，边缘做微小倒角处理还原真实机加工特征；摩擦衬片部分赋予深棕褐色粗糙颗粒材质，还原石棉基摩擦材料的粗糙表面纹理，同时在衬片与蹄铁的贴合面做贴合约束，还原两者铆接固定的装配关系。模型还完整还原了制动蹄端部的驱动卡槽与铰接支撑结构，卡槽的开口角度、支撑端的圆弧接触面均按照鼓刹制动的工作原理设计，可直观展示制动蹄在刹车凸轮驱动下向外张开、摩擦片贴合轮毂内壁产生制动力的工作逻辑。建模过程中对所有装配接触面做了公差适配处理，螺丝孔位与沉头结构完全匹配标准紧固件尺寸，既保证了模型的外观还原度，也可用于制动结构的原理演示、老式摩托车配件的复刻参考，整体模型结构完整，细节丰富，材质区分清晰，能够准确呈现复古摩托车后制动蹄的结构特征与材质特点。
