机柜布线用理线式连接固定件结构

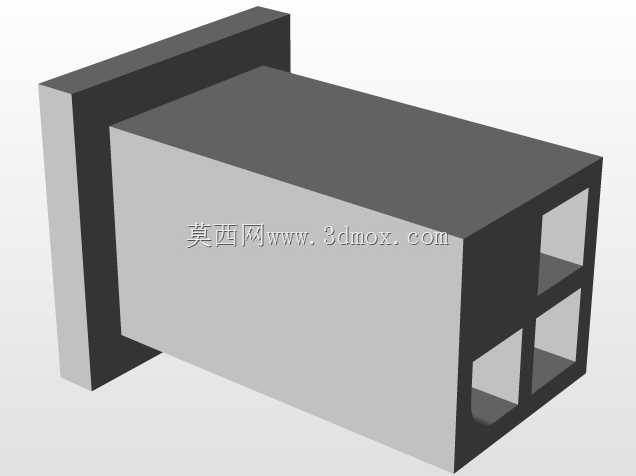

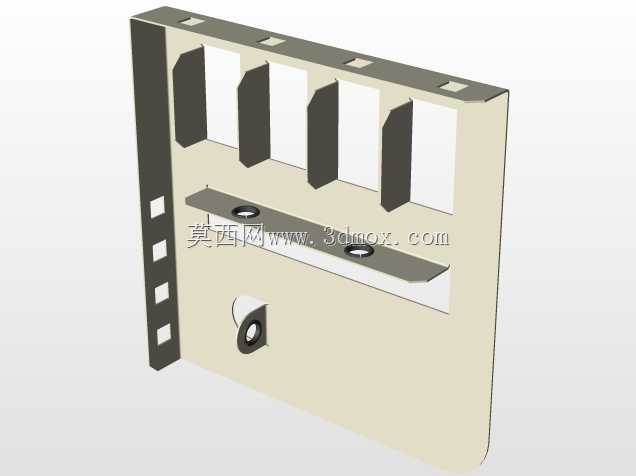

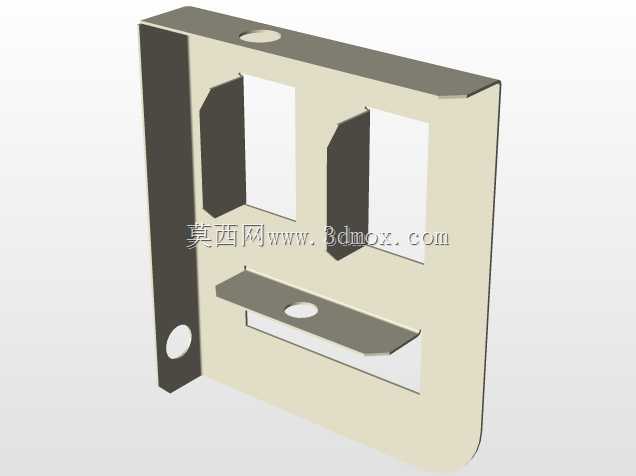

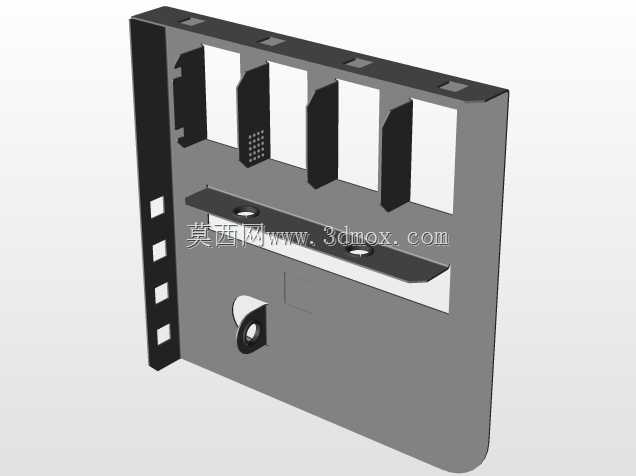

　　这款连接构件主要应用在电气控制柜、通讯机柜内部的线缆布设场景，日常运维中，机柜内多股控制线缆、动力线缆需要分层规整固定，避免线缆杂乱堆叠影响散热，同时防止线缆拉扯导致接线端子松脱，该构件就是针对这类布线固定需求设计的集成式连接固定结构。从结构设计来看，主体采用折弯钣金成型的L型承载基体，竖直立边设置了多组等距排布的方形穿线缺口，每个缺口对应单股线缆的卡位空间，缺口边缘做了钝化折边处理，避免穿线时割破线缆外绝缘层，缺口的间距参考常规机柜内布线的线径预留了足够的操作空间，即使是带屏蔽层的粗径动力线缆也能顺利卡入。水平承载边设置了两个沉头安装孔，安装时可以采用沉头螺钉将整个构件固定在机柜内部的安装梁上，

　　沉孔设计可以保证螺钉安装后端面不突出，避免剐蹭经过的线缆，水平边还延伸出一段带腰型孔的压线段，腰型孔可以适配不同的安装公差，压线段可以配合扎带对卡入缺口的线缆做二次束紧固定，防止设备运行震动中线缆从卡位缺口脱出。基体下部额外设置了一个带翻边的圆形过孔，这个过孔主要用于单股接地线缆或者细径信号线缆的独立穿设，避免强电线缆和弱电线缆混布产生信号干扰，过孔同样做了卷边钝化处理，长期使用也不会磨损线缆外皮。设计过程中，竖直立边的高度参考了常规机柜内布线层的间距设置，不会因为构件过高遮挡相邻层的线缆操作空间，水平边的伸出长度经过反复校核，保证卡入的线缆和机柜内壁之间预留足够的散热间隙，避免线缆紧贴柜壁导致热量积聚。安装边界方面，

　　构件整体的安装孔位间距适配市面上主流机柜的C型安装梁孔距，不需要额外在安装梁上打孔就能直接固定，竖直立边的厚度采用常规钣金机柜通用的板材厚度，和机柜整体的结构强度保持匹配，不会因为构件过薄导致长期受力变形，也不会因为过厚造成材料浪费。实际使用时，操作人员可以先将构件通过两个沉头螺钉固定在预设的安装位置，再将分理好的线缆逐根卡入对应的方形缺口，之后用扎带穿过水平边的腰型孔将线束束紧，需要单独布设的接地线或者信号线从下部的圆形过孔穿出单独固定，整个布线过程不需要额外的辅助理线架，单个构件就能完成多股线缆的分层固定和分线隔离，大幅提升机柜布线的施工效率，后期运维更换线缆时，只需要松开对应位置的扎带就能单独取出目标线缆，不需要拆解整束线束，

　　降低运维操作的复杂度。构件的所有折弯转角都采用了合理的折弯半径，既避免折弯处产生应力集中导致钣金开裂，也不会因为转角过大占用多余的柜内空间，穿线缺口的宽度经过多轮验证，既能保证线缆顺利卡入，也能限制线缆的横向窜动，即使设备在运输过程中产生颠簸，线缆也不会从缺口处滑出。
