车用三元催化器壳体结构三维数模

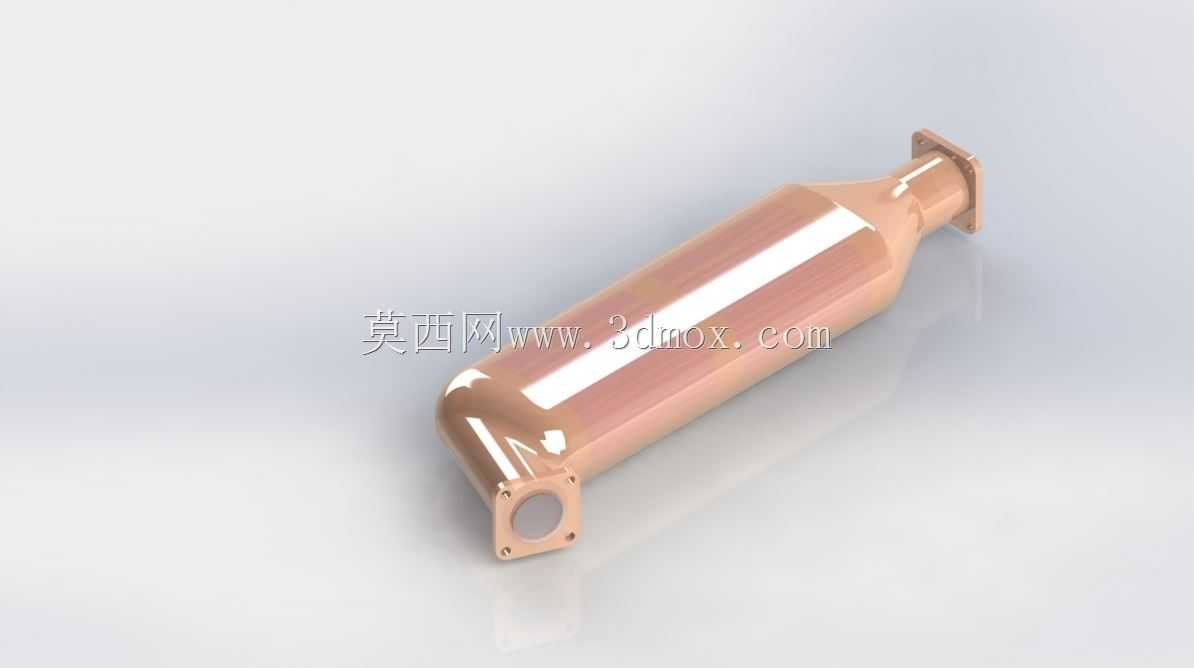

　　在燃油车排气后处理系统的布局中，催化转化装置是决定尾气排放达标与否的核心部件，本次呈现的结构为催化器的承载壳体总成，日常作业中常被用于乘用车、轻型商用车的排气中段位置，承接发动机排气歧管排出的高温尾气，通过壳体内搭载的催化剂载体完成尾气中一氧化碳、碳氢化合物、氮氧化物的氧化还原反应，将有害污染物转化为无害的二氧化碳、水与氮气，满足排放法规要求。从实际装车场景来看，该部件的安装位置通常位于车辆底盘中部，上方紧邻车身地板，下方留有足够的离地间隙避免路面颠簸剐蹭，两端的方形法兰结构分别对接上游排气前段与下游消音器总成，法兰面预留的螺栓孔位可配合密封垫片实现端面压紧密封，杜绝高温尾气泄漏引发的舱内异味或周边部件热老化问题。

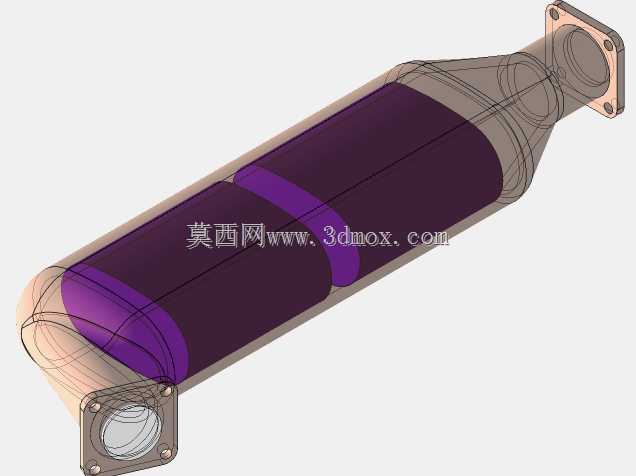

　　设计过程中首先考虑的是高温工况下的结构可靠性，壳体整体采用近似椭圆柱的变径结构，两端通过锥段平滑过渡到连接法兰，这种结构一方面可以降低排气气流在壳体内的流通阻力，减少排气背压对发动机动力输出的负面影响，另一方面变径过渡段可以分散壳体受热时的热应力，避免长期高温交变工况下出现焊缝开裂、结构变形的问题。壳体的主体腔体为等径段，内部预留的空间可恰好容纳涂覆有贵金属催化剂的陶瓷载体，腔体与载体之间会设置缓冲衬垫，既可以固定载体位置，避免车辆行驶振动导致载体碎裂，也能填补壳体与载体之间的间隙，保证所有尾气都流经载体完成催化反应，避免出现气流短路导致净化效率下降的问题。从安装边界来看，两端法兰的安装孔位采用对称布局，

　　可适配同平台不同排量车型的排气系统对接需求，无需重新开发连接管路即可完成部件替换；壳体的整体长度控制在合理范围内，不会过度占用底盘布置空间，给周边的燃油管路、制动管路、线束预留出足够的安全间隙，避免高温壳体烘烤周边部件引发安全隐患。在结构细节处理上，壳体的焊缝位置均设置在非气流直接冲刷的区域，减少高温高速尾气带有的颗粒物对焊缝的长期冲蚀，延长部件的使用寿命；法兰的密封面采用平面加工工艺，表面粗糙度满足密封垫片的压紧要求，装配时按照规定扭矩拧紧连接螺栓即可保证端面密封性能，无需额外涂抹密封胶，减少后期维护的工作量。实际选型匹配时，需要根据发动机的排气流量、排气温度参数确定壳体的腔体容积，保证载体有足够的接触面积完成尾气净化，

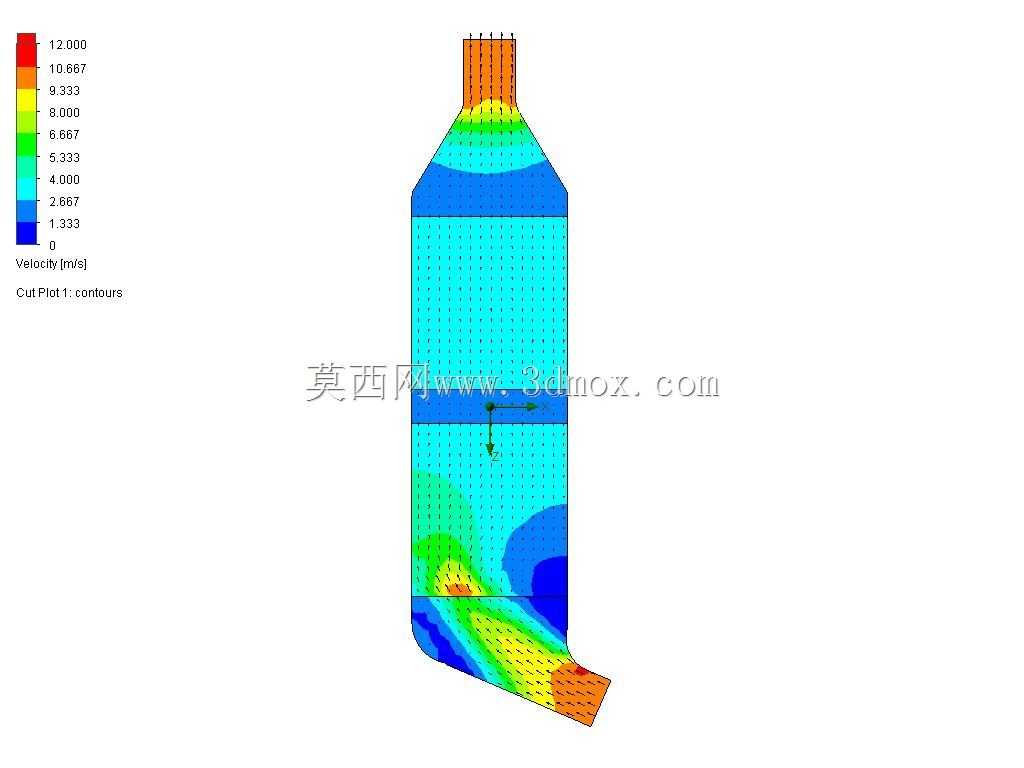

　　同时要核算排气背压值，避免背压过高导致发动机排气不畅、油耗上升、动力下降的问题；壳体材料通常选用耐高温的不锈钢材质，可承受最高近千摄氏度的排气高温，在发动机冷启动、高负荷运转的温度交变工况下保持结构强度，不会出现氧化起皮、结构破损的问题。对于三维建模从业者而言，搭建该类结构时需要重点关注变径段的曲面过渡质量，避免出现曲面褶皱、曲率突变的问题，否则不仅会影响后续的流体仿真计算精度，也会给实际冲压焊接工艺带来成型困难；法兰孔位的位置度需要严格控制，保证与上下游部件的对接精度，避免装配时出现螺栓无法穿入、密封面错位导致的泄漏问题；同时建模时需要预留出衬垫、载体的安装空间，考虑各部件的装配公差，保证数模可直接用于后续的工艺开发与样件试制。在售后维修场景中，该类壳体总成也可作为替换件使用，当车辆原有催化器出现壳体破损、载体失效的问题时，可直接更换匹配型号的壳体总成，无需对原有排气系统进行大范围改动，降低维修成本与作业时长。
