大米卸粮输送作业设备结构设计方案

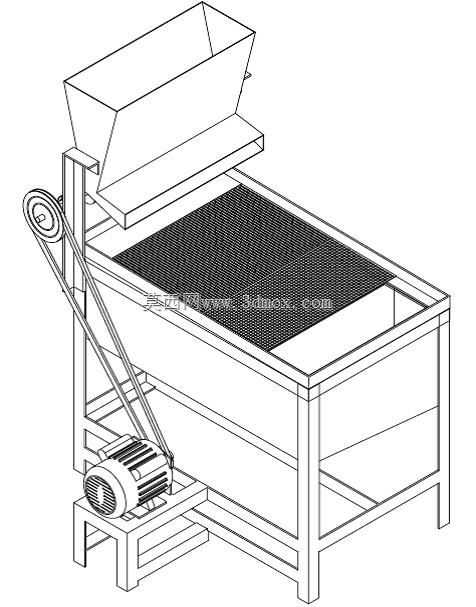

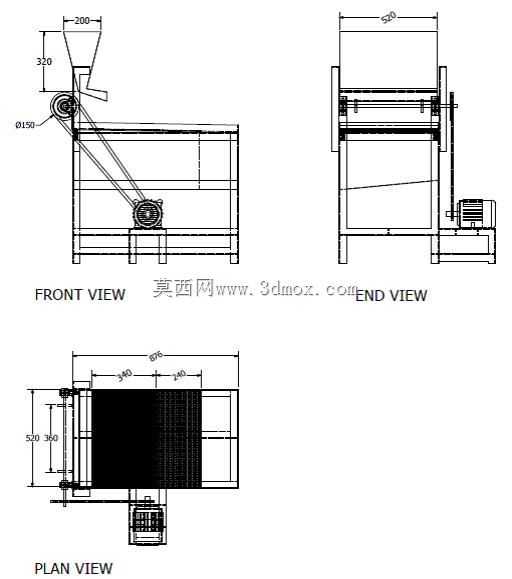

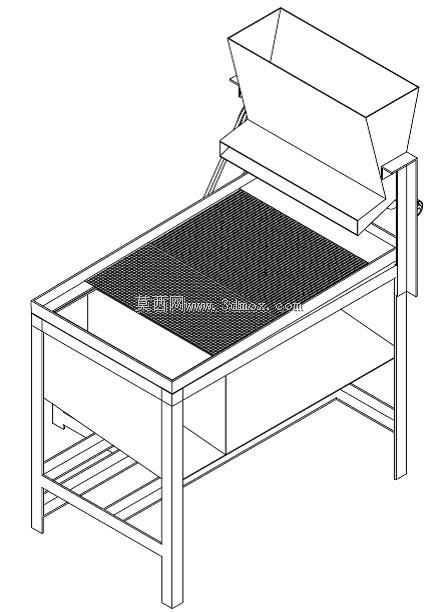

　　在粮食收储、加工的产线转运环节，散装大米的接卸、转仓作业一直是影响作业效率的关键节点，传统人工接料搭配普通皮带机的作业模式，不仅存在撒漏率高、进料口对位不准的问题，还容易在卸粮过程中产生物料积压、进料堵塞的情况，这款卸粮设备的结构设计，正是针对散装大米从运输车辆、暂存料斗向后续加工或仓储设备转运的实际场景开发，可直接对接碾米生产线前端进料段、粮库散粮接卸工位，也可适配中小型粮食加工车间的工序间物料转运需求。从结构布局来看，设备采用侧置驱动的布局形式，进料端设置敞口式接料斗，接料斗上口宽度200mm，斗体垂直段高度320mm，斗体下部设置倾斜导料段，可让落入的大米依靠自重顺滑进入输送腔，避免直角结构带来的物料挂壁、残留问题；

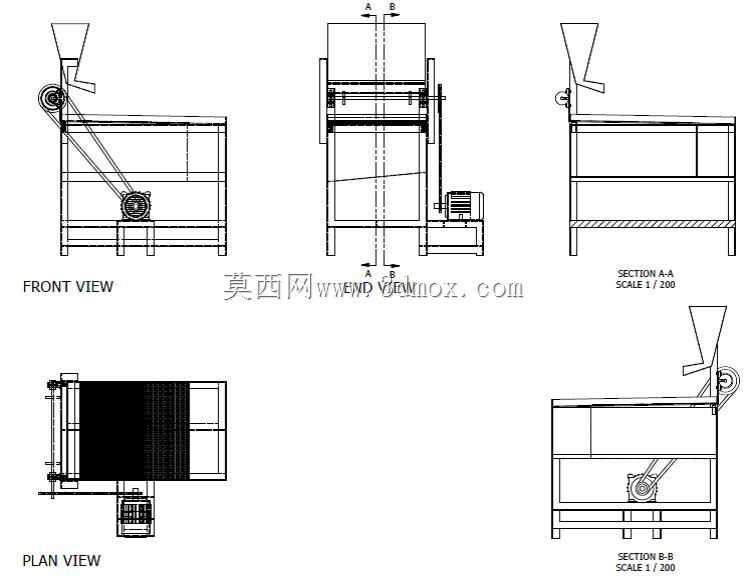

　　接料斗下方的主动辊直径为150mm，通过皮带传动结构连接侧置的驱动电机，传动结构外侧设置防护壳体，既可以避免粮食粉尘进入传动副造成磨损，也能防止作业过程中人员接触转动部件引发安全隐患。设备的输送段采用水平槽型结构，槽体内部设置带挡边的输送构件，可保证大米在水平输送过程中不会从两侧撒漏，输送段末端设置出料口，可直接对接后续提升机、料仓或者加工设备的进料口，无需额外增设转接溜管。从安装边界来看，设备主视图方向的整体长度适配中小型车间的工位间距，端视图方向的整体宽度可适配常规粮库卸粮通道的预留空间，俯视图方向的驱动电机外伸尺寸在安装时需要预留至少100mm的检修空间，设备底部采用型钢焊接的支腿结构，支腿上预留地脚螺栓安装孔，

　　可直接固定在水泥地面或者钢结构平台上，安装时需要保证输送段的水平度误差不超过千分之二，避免输送过程中物料向一侧偏移撒漏。设计过程中针对大米的物料特性做了多处适配优化：接料斗的内壁倾斜角度设置为45度，大于大米的自然休止角，可保证湿米、含碎米比例较高的物料也能顺利滑入输送腔，不会在斗内搭桥堵塞；输送构件的运行速度设置为0.8m/s-1.2m/s可调区间，可根据实际接卸的物料流量调整运行速度，避免流量过大时出现物料溢出、流量过小时造成的能源浪费；驱动端的张紧结构采用螺杆调节式，可在设备运行一段时间后，根据输送构件的伸长量调整张紧度，保证传动效率的同时延长易损件的更换周期。设备的机架全部采用矩形钢管焊接成型，焊接后做整体去应力处理，

　　避免长期运行过程中出现机架变形、辊组偏斜的问题，所有与粮食接触的构件表面都做光滑打磨处理，不存在尖锐棱角、毛刺，防止刮擦产生碎米，影响成品粮的品质。在实际作业场景中，这款设备可单独作为散粮接卸单元使用，也可多台串联搭配垂直提升设备组成完整的散粮输送线，相比传统的埋刮板输送机，这款设备的进料高度更低，可直接适配小型农用车的卸粮高度，不需要额外开挖地坑做进料斗，大幅降低了车间、粮库的土建改造成本；相比普通的皮带输送机，这款设备的接料段做了密封导料设计，卸粮过程中的粉尘外溢量可降低60%以上，能有效改善粮食加工车间的作业环境，减少粉尘清理的工作量。设备的维护点全部设置在设备外侧，日常检查时不需要拆卸主体壳体，即可完成传动部位润滑、张紧度调整、易损件检查等常规维护操作，侧置的驱动电机安装座采用可拆式结构，后期更换电机、检修传动带时操作空间充足，可大幅缩短停机维护的时间。
