工业用填料函密封组件三维结构设计

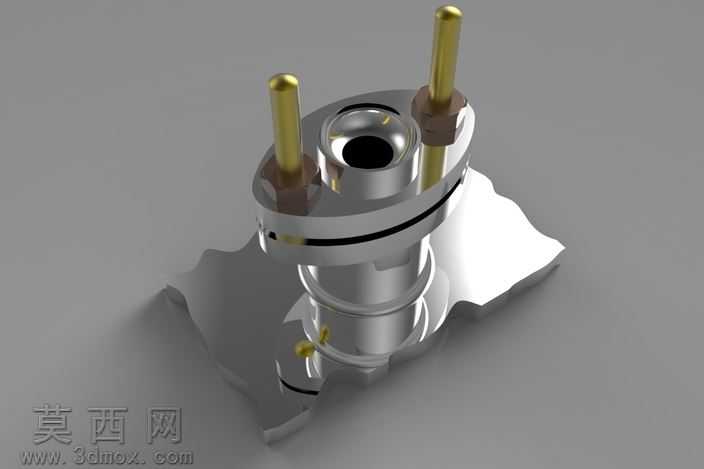

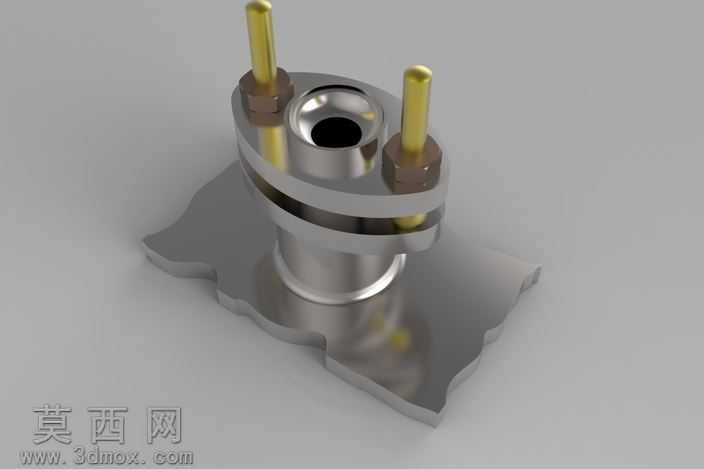

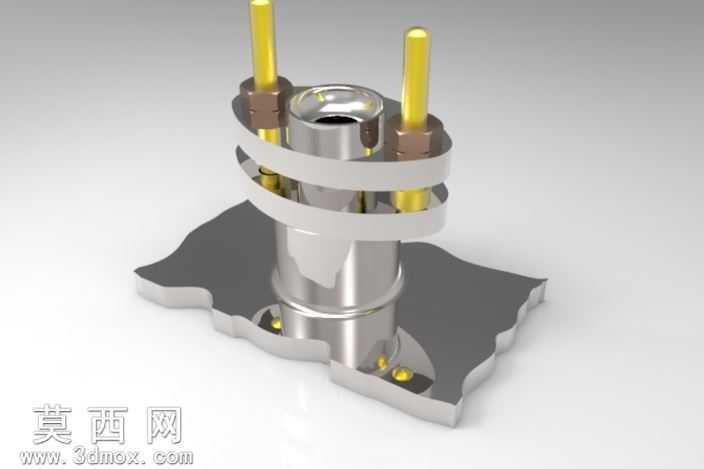

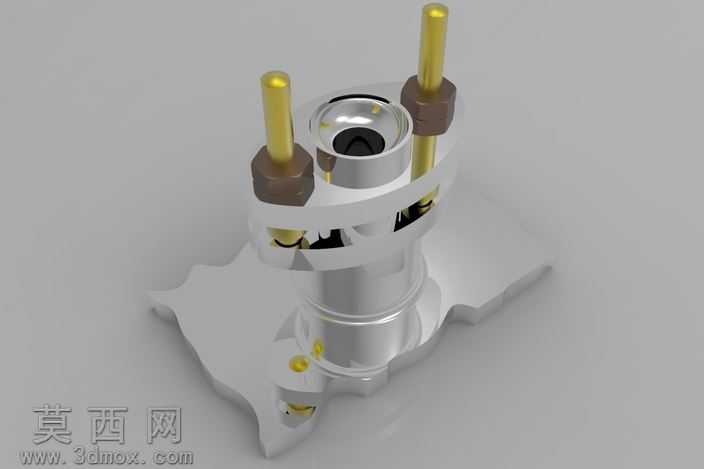

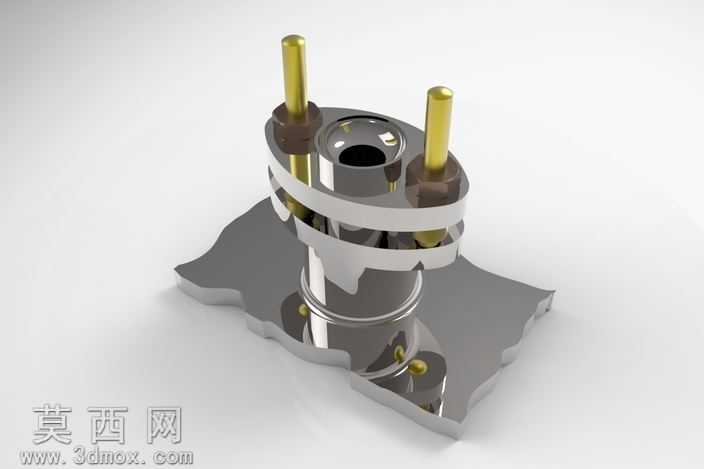

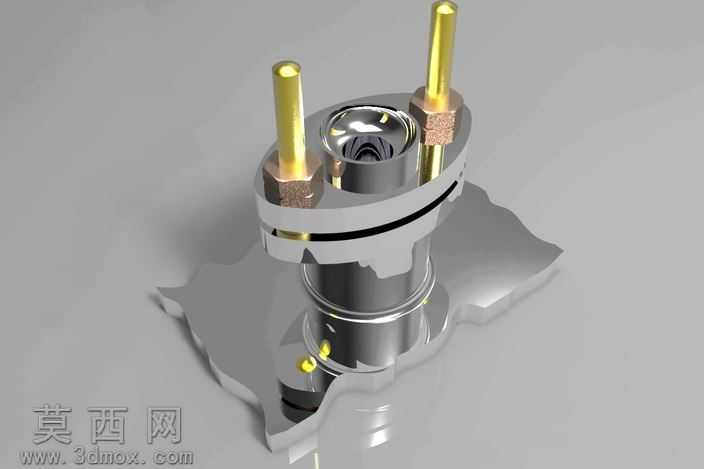

本作品为工业管路系统配套的填料函密封组件三维建模成果，建模阶段依托主流三维设计软件完成全参数化特征构建，首先从核心密封腔体的基准轴、基准面搭建入手，依次完成主体筒身、底部异形安装法兰、顶部压盖结构的轮廓草绘，通过拉伸、旋转、切除等基础特征命令生成主体毛坯结构，再针对安装定位孔、密封填料容纳腔、螺栓穿装孔等细节结构进行精细化特征处理，保证各部分尺寸配合符合机械密封设计的公差规范。建模过程中对穿装紧固的双头螺柱、压紧螺母等标准件采用通用件参数化调用方式，确保螺纹规格、螺母外形与行业标准件尺寸完全匹配，减少重复建模工作量的同时保证模型的工程实用性。材质与渲染阶段，针对不同部件的实际工业应用材质进行区分设置：主体金属腔体、安装法兰采用抛光不锈钢材质，调整金属反射率、粗糙度参数还原不锈钢件的光洁金属质感；紧固螺柱、压紧螺母采用黄铜材质，设置暖色调金属反射属性，与不锈钢主体形成清晰的视觉区分；密封填料区域采用深色柔性材质模拟盘根填料的质感，渲染阶段采用柔和的工作室环境光，添加适当的软阴影效果，突出组件各部分的装配层次与结构轮廓，让模型展示效果清晰直观。结构设计上，该填料函采用经典的压盖压紧式密封结构，底部异形法兰用于与设备壳体或管路端面对接定位，中部筒身内部预留填料填充空间，顶部压盖通过两根对称布置的螺柱实现压紧，可通过调整螺母的锁紧程度调节填料的压缩量，从而实现对贯穿杆件的动密封或静密封效果，结构紧凑、装调便捷，可广泛应用于阀门、泵体、反应设备的轴端密封场景。设计过程中充分考虑了实际装配的工艺性，各部件之间预留了合理的装配间隙，螺柱与安装孔的配合尺寸、压盖与腔体的配合公差均符合机械设计手册的相关规范，模型可直接用于工程装配校核、产品展示宣传、生产加工参考等多个场景，完整还原了填料函产品从外部安装结构到内部密封腔体的全部细节特征，没有出现结构干涉、特征缺失等建模问题。
