燃气输送管路用内螺纹连接法兰结构

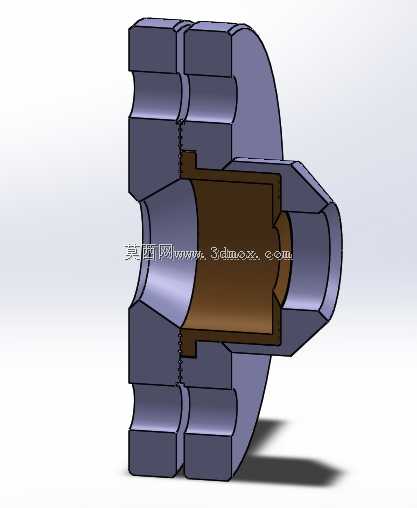

　　在城镇燃气管网、工业燃气供给系统的管路布设场景中，法兰作为管路分段连接、设备接驳的核心承压连接件，其结构合理性直接决定整条管线的密封可靠性与运维便捷性。这款适配煤气等低压气体输送的法兰结构，采用了对称式的结构布局，主体为带径向凸缘的盘状结构，一侧加工有标准内螺纹段，可直接与带外螺纹的镀锌燃气管、无缝钢管实现螺纹旋接，另一侧为带密封止口的对接端面，能够与同规格法兰盘配合，通过周向均布的螺栓实现压紧密封，中间的贯通流道做了圆滑过渡处理，避免气体输送过程中出现直角节流导致的压损过大问题。从实际工程应用的角度出发，这类法兰主要用于户内燃气立管与支管的接驳、燃气调压设备进出口的管路连接、小型工业燃烧器的气源接口位置，适配0.

　　4MPa以下的低压燃气输送工况，相比平焊法兰，它省去了现场管端焊接、焊后防腐处理的工序，在老旧燃气管网改造、户内燃气改装这类现场动火作业受限的场景中，能够大幅缩短施工周期，降低现场作业的安全风险。在结构设计层面，这款法兰的螺纹段长度做了针对性优化，既保证螺纹旋合长度满足管路轴向抗拉脱的强度要求，又避免螺纹过长导致装配时旋接行程过大、安装效率降低的问题；法兰盘的凸缘厚度根据公称通径对应的承压要求做了等强度校核，螺栓孔的中心圆直径严格匹配通用管路法兰的安装尺寸，确保能够和市面上现有同压力等级、同通径的标准法兰实现互换，不需要额外加工定制转接件。法兰内部的密封腔位置设计了内嵌密封圈的卡槽，装配时可以放入丁腈橡胶材质的O型密封圈，

　　当两侧法兰通过螺栓压紧时，密封圈被挤压填充密封面的微观间隙，相比传统的石棉垫片密封，这种结构的密封冗余度更高，即使管路存在微小的安装角度偏差，也能保证密封面无泄漏，同时减少了后期运维时垫片更换的频次。从安装边界来看，这款法兰的最大外轮廓尺寸根据通径规格做了适配，以常用的DN25规格为例，法兰盘最大外径控制在115mm，螺栓孔采用4个均布设计，单孔直径14mm，适配M12的连接螺栓，安装时需要预留的扳手操作空间为法兰外沿向外延伸至少50mm，避免螺栓紧固时操作空间不足导致的装配扭矩不达标；螺纹端的管端拧入深度需要控制在12-15mm，拧入过深会顶到法兰内部的流道台阶，导致流道通径变小影响输气效率，拧入过浅则会导致螺纹啮合长度不足，

　　管路受外力扰动时容易出现脱开泄漏的问题。在实际建模过程中，这类法兰的结构需要重点关注几个细节：一是内螺纹的收尾退刀槽尺寸，退刀槽的直径要比螺纹小径大0.5-1mm，宽度控制在2-3个螺距，保证螺纹加工时能够完整退刀，避免螺纹尾部出现乱牙影响装配密封性；二是法兰盘与螺纹段的过渡位置要做圆角处理，圆角半径不小于3mm，避免应力集中导致法兰在长期受管路振动、压力波动影响时出现根部开裂的问题；三是密封止口的端面粗糙度要控制在Ra3.2以下，保证密封圈压紧时能够完全贴合端面，不会因为端面的加工刀痕导致气体渗漏。不同于高压工况下使用的对焊法兰，这类低压气体法兰不需要做焊口的坡口结构，整体结构更紧凑，重量更轻，在批量安装的户内燃气工程中，能够有效降低材料成本与运输成本，同时螺纹连接的方式对安装人员的技能要求更低，不需要持有焊接作业资质即可完成装配，更适合大规模的民用燃气施工场景。在流道设计上，法兰内部的通径与连接管路的通径保持完全一致，没有做缩径处理，能够保证气体输送时的压力损失控制在允许范围内，避免因为法兰通径变小导致的供气压力不足，影响末端燃气具的正常使用。另外，法兰的外轮廓边角都做了倒角处理，避免安装搬运过程中尖锐边角划伤施工人员，也减少了防腐涂层在边角位置因为应力集中出现脱落的问题。
