PN16压力等级对焊法兰系列规格设计

　　在工业管路系统的设计搭建中，法兰是实现管段之间、管路与设备之间可拆卸连接的核心承压部件，带颈对焊法兰也就是常说的WN法兰，凭借其颈部与管道对接焊接的结构形式，在中高压、温度波动较大的管路场景中有着不可替代的应用优势。本次涉及的PN16压力等级对焊法兰，覆盖DN15至DN600的全系列公称通径，能够适配从仪表导压小管径到工艺输送主管路的不同连接需求，在石油化工、市政给排水、热力输送、常规工业制程等多个领域的管路系统中都有广泛应用。

　　从实际使用场景来看，PN16对应的公称压力为1.6MPa，属于工业管路中应用频次极高的压力等级，既可以满足常规低压流体输送的承压要求，也能适配多数工业生产中带一定压力的工艺介质输送场景，比如常温循环水系统、压缩空气主管路、低压蒸汽输送管线、普通化工介质输送管路等，都大量采用该压力等级的法兰作为连接部件。和板式平焊法兰相比，带颈对焊结构的法兰颈部存在一个平缓的锥度过渡段，能够将管道与法兰连接位置的应力集中大幅降低，焊接位置从法兰密封面侧转移到管道对接处，焊接质量更容易通过无损检测手段把控，长期运行过程中受管路热胀冷缩、设备振动带来的疲劳影响更小，密封可靠性更有保障。

　　在设计思路上，该系列法兰的结构尺寸严格遵循对应公称压力下的法兰标准规范，密封面形式可根据实际使用需求适配突面、凹凸面等不同形式，满足不同介质特性、密封垫片选型的搭配要求。法兰的螺栓孔数量、孔径、分布圆直径随公称通径增大按梯度递增，确保螺栓预紧力能够均匀作用在密封面上，避免局部压应力不足导致介质泄漏，或是局部压应力过大造成垫片压溃失效。法兰颈部的高度、壁厚随通径和压力等级匹配设计，既保证足够的结构刚度承受螺栓预紧力和管路内压带来的载荷，也避免过度冗余的材料浪费，兼顾结构可靠性与制造成本的平衡。

　　从安装边界维度来看，不同通径的法兰对应明确的外径尺寸、密封面直径、螺栓孔中心距参数，设计选型时需要提前核对配对法兰、配套阀门、设备接口的对应参数，确保安装时螺栓能够顺利穿入，密封面能够完全对齐。法兰对接焊接时需要严格控制坡口形式与焊接工艺，焊后需对焊缝进行外观检查和必要的无损检测，避免焊接缺陷导致运行过程中出现泄漏。安装过程中紧固螺栓需要遵循对角分次拧紧的原则，保证各个螺栓的预紧力均匀一致，避免法兰偏斜造成密封失效。对于大管径的DN600规格法兰，由于自身重量较大，管路设计时还需要在法兰附近设置合理的支撑结构，避免管路重量长期作用在法兰连接位置造成结构变形，影响密封性能。

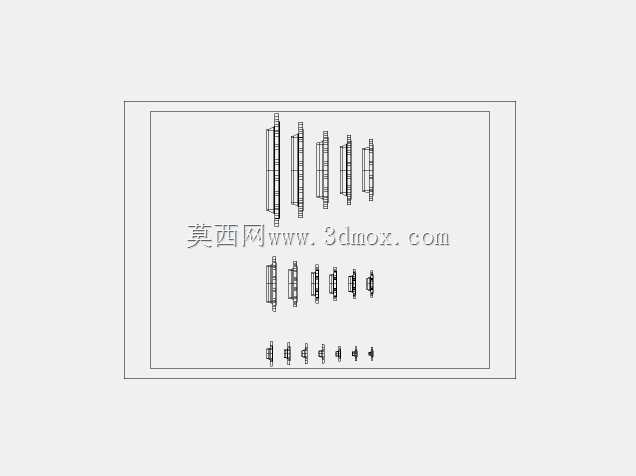

　　在三维建模过程中，该系列法兰需要准确还原每个通径对应的所有结构细节，包括颈部过渡圆弧、密封面水线、螺栓孔倒角、焊接端坡口等结构，确保模型能够直接用于管路装配干涉检查、支吊架位置核算、施工预制下料等实际工程环节。不同通径的法兰模型可以通过参数化驱动的方式实现快速切换，方便设计人员在管路布置时根据管径变化快速调用匹配的法兰型号，提升三维管路设计的效率。建模时还需要注意法兰与管道对接端的尺寸匹配，确保对接位置的内径、壁厚与所选管道规格完全一致，避免装配时出现错边、壁厚突变等问题，影响后续焊接施工的质量。

　　实际工程应用中，该压力等级的法兰选型还需要结合输送介质的特性、工作温度范围对额定承压能力的影响进行修正，当工作温度超过法兰材料的允许温度区间时，需要根据标准规范对法兰的最高允许工作压力进行折减，确保整个管路系统在全工况运行周期内的结构安全性。密封垫片的选型需要和法兰密封面形式匹配，突面法兰通常搭配非金属平垫片、缠绕式垫片等，能够在PN16的压力等级下实现可靠的密封效果，针对腐蚀性介质、高温介质等特殊工况，还需要对应选择适配的法兰材质和垫片材质，避免介质腐蚀造成法兰结构损坏或是密封失效。
