汽车通风打孔式制动盘三维结构设计

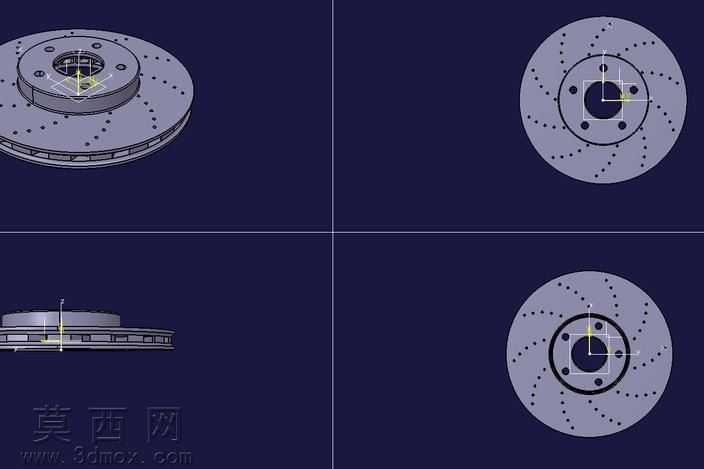

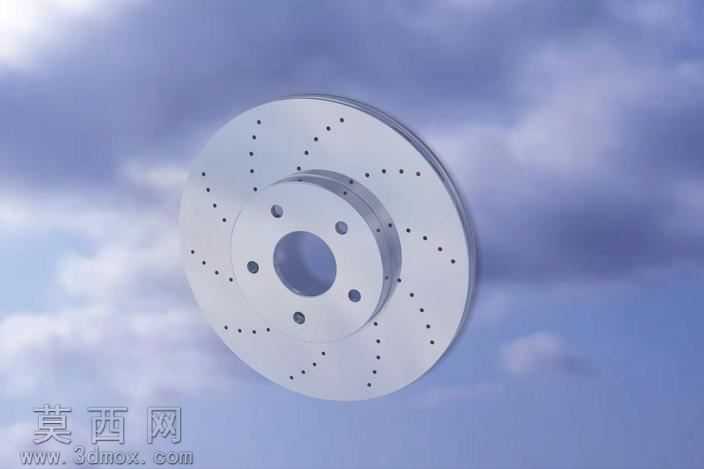

本作品为汽车盘式制动系统核心部件制动盘的三维建模设计，整体采用主流的通风打孔式结构方案，建模过程严格遵循汽车制动部件的工程设计规范，从基础回转体特征搭建开始，先完成制动盘主体基型的构建，精准还原制动摩擦面、中心安装毂、轮毂螺栓孔的基础轮廓尺寸。建模阶段针对制动盘的双层通风夹层结构做了精细化处理，通过拉伸切除、阵列特征完成两层摩擦盘之间的通风导流筋布局，保证散热风道的走向符合车辆行驶时的空气流动逻辑，能够在制动过程中引导气流快速带走摩擦产生的热量，降低制动热衰减风险。摩擦工作面上的散热打孔采用圆周方向的非等距阵列设计，既避免了等距孔位带来的制动周期性共振问题，也能在制动时刮除制动片表面磨下的粉尘碎屑，维持摩擦面的接触稳定性，同时有效降低制动盘整体重量，实现轻量化设计目标。中心安装部位的定位止口、螺栓过孔都按照乘用车轮毂的通用装配尺寸做了公差适配，安装面的平面度特征在建模时做了单独的基准约束，保证装配后制动盘的端面跳动量符合工程要求。材质渲染阶段，制动盘主体采用灰铸铁材质的金属质感表现，还原了铸铁件经过精加工后的哑光银灰色金属表面，摩擦面做了细微的车削纹理处理，通风孔边缘、安装毂的加工面做了高光倒角的质感区分，背景采用淡蓝色云层环境做衬托，突出金属部件的冷硬质感与精密工业属性。整体结构设计兼顾了制动性能、散热效率、装配适配性与轻量化需求，完整还原了量产车用打孔通风制动盘的全部结构细节，可用于制动系统结构教学、零部件装配仿真、改装部件设计参考等场景。
