复古小型台式手动精密加工车床

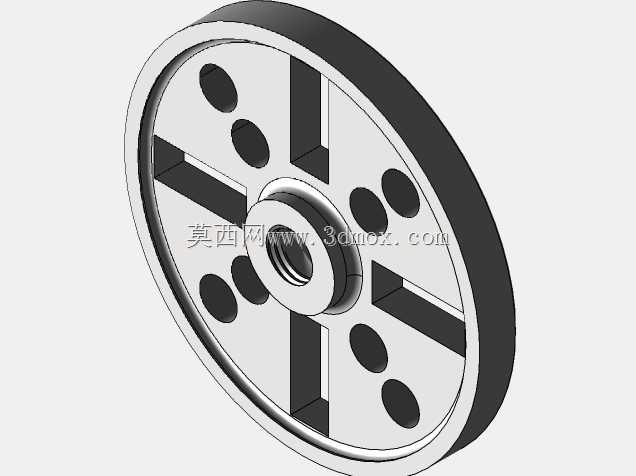

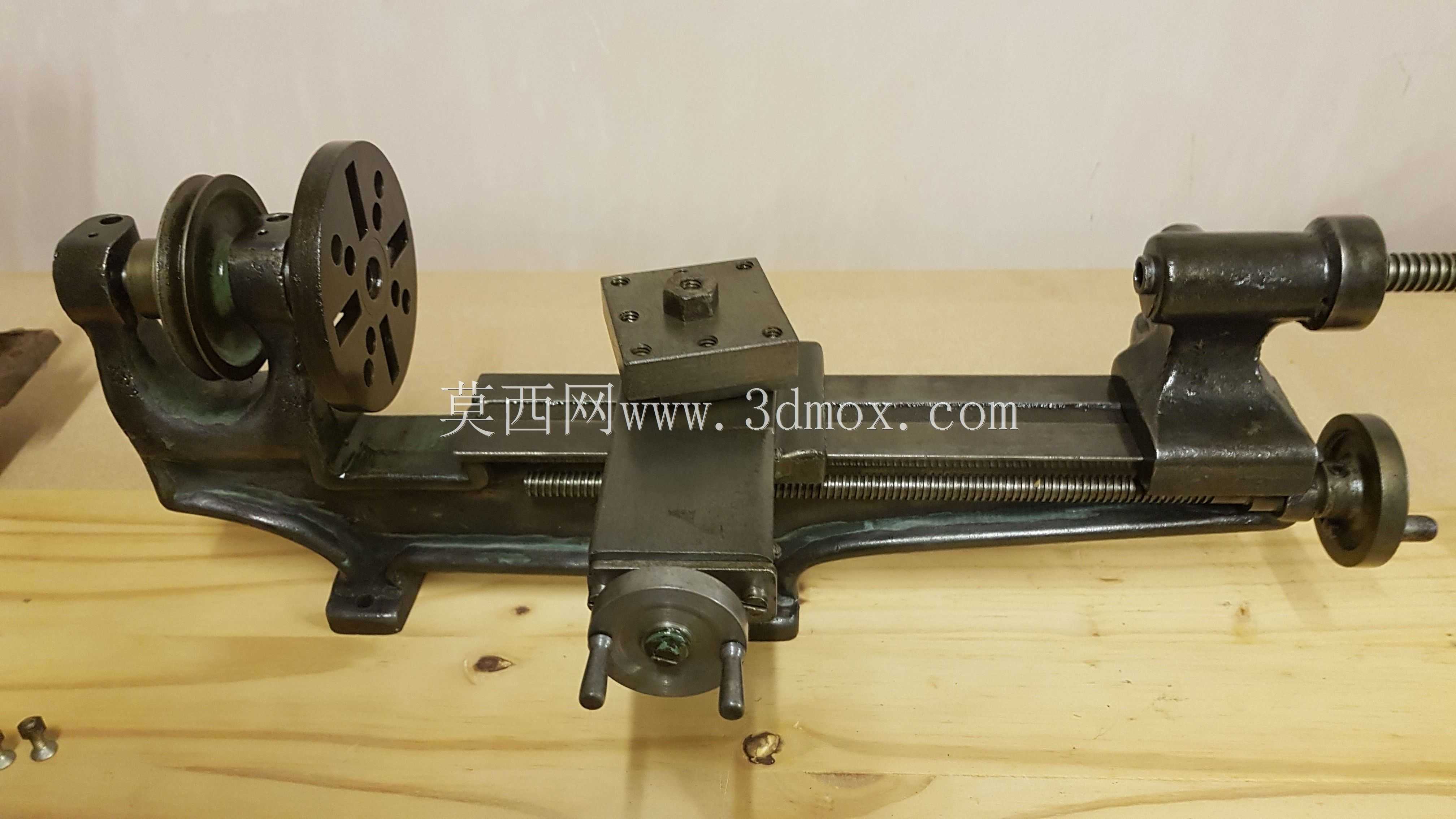

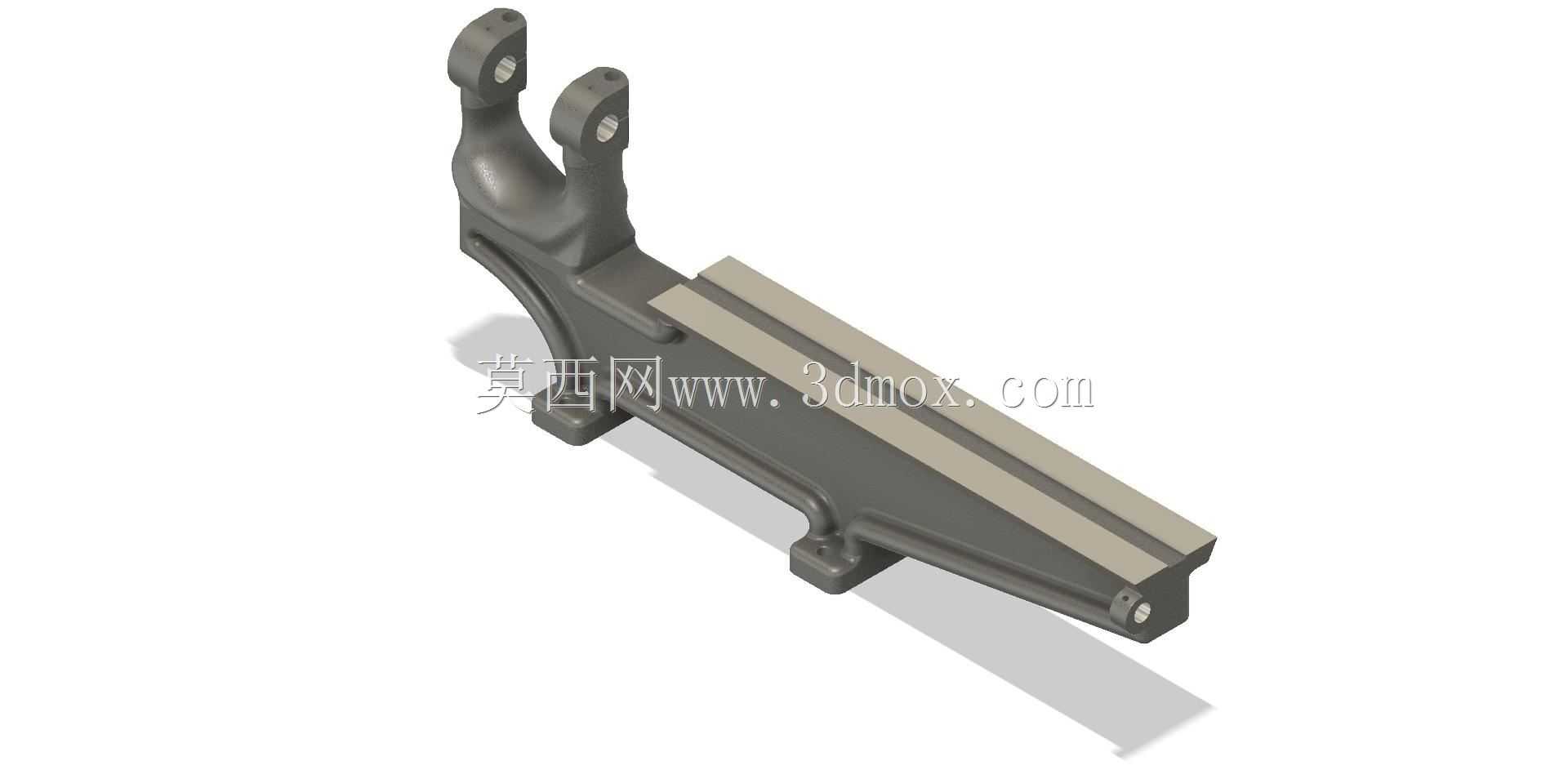

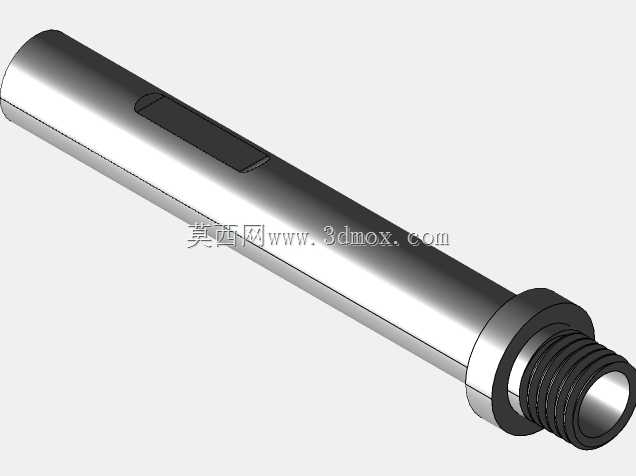

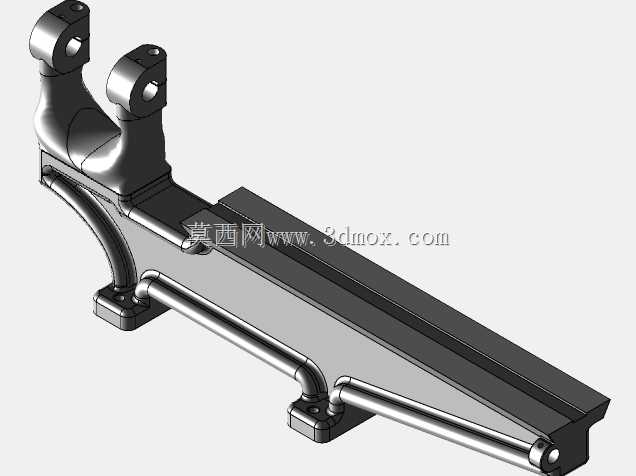

　　这款小型台式车床的结构设计完全围绕小尺寸工件的精密加工需求展开，整体采用床身一体式铸铁铸造结构，床身导轨经磨削处理保证溜板移动的直线度，安装时仅需通过床身底部的两个安装孔固定在木质或金属工作台面上，整体占地尺寸不足普通工业车床的六分之一，适合桌面级加工场景使用。床头箱部分采用带轮传动结构，搭配不同直径的带轮可实现主轴转速的分级调整，主轴端部配备花盘结构，可通过压板直接装夹异形小工件，也可适配小型卡盘完成棒料装夹，主轴内部预留通孔可穿过长径比不大的细棒料，满足小型轴类零件的贯穿加工需求。尾座部分采用手动锁紧结构，可沿床身导轨自由滑动调整位置，尾座套筒可通过手轮实现进给，既可以安装顶尖支撑长轴类工件，也可换装钻头、

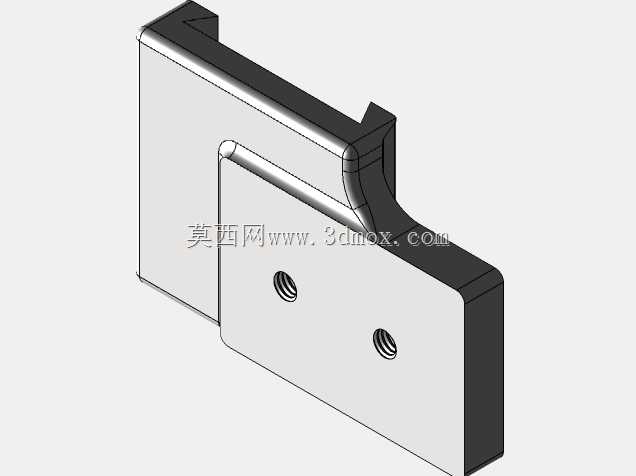

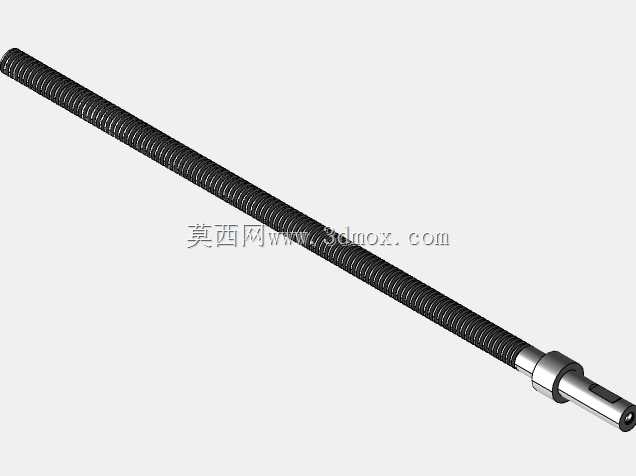

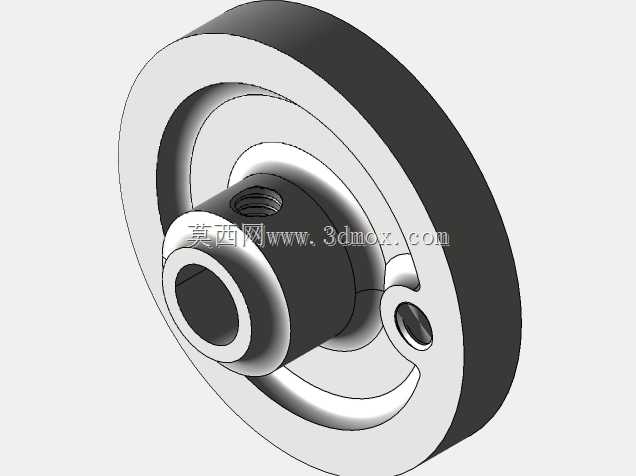

　　铰刀等工具完成孔加工工序，尾座与床身的锁紧机构采用侧面顶紧结构，调整时无需工具即可快速锁定位置，适配频繁切换加工工序的使用场景。溜板部分分为中拖板与小拖板两层结构，中拖板沿床身导轨做纵向进给，通过床身侧面的丝杠传动实现进给量的精准控制，小拖板可沿中拖板的燕尾导轨做横向进给，刀架安装在小拖板上方，采用螺栓压紧结构可装夹小型车刀，通过两个方向的进给配合，可完成外圆车削、端面车削、锥面车削、切槽等基础车削工序，进给手轮带有刻度盘，每格进给量对应0.02mm的移动距离，可满足小尺寸零件的精密加工精度要求。从实际应用场景来看，这类小型车床主要面向小批量精密零件加工、教学实训、手工模型制作、仪表零件修配等场景，相较于大型工业车床，

　　其操作门槛更低，手动进给的操作方式可让操作者更直观地感知切削力变化，适合新手学习车削加工原理，也可满足维修场景下小型零件的单件修配需求，无需占用大型机床的加工产能。设计层面上，这款车床的所有传动结构均暴露在可视范围内，没有复杂的钣金护罩，一方面降低了设备整体重量，方便搬运移动，另一方面也便于日常维护保养，出现卡滞、传动带松动等故障时可直接观察到故障点，快速完成调整维修。床身的铸造结构保留了铸铁材料的减震特性，即使在小进给量的精车工序中，也能有效吸收切削过程产生的振动，保证加工表面的粗糙度满足要求。安装边界方面，设备整体重量较轻，工作台面仅需保证水平度即可，无需做专门的地基固定，床身底部的安装孔可采用普通螺栓固定，

　　也可直接放置在防滑垫上使用，适合在小型工作室、教学实验室、家庭工坊等非工业生产场景下部署。功能特性上，这款车床没有配备复杂的自动进给机构，所有进给动作均通过手动操作手轮完成，虽然加工效率低于自动车床，但对于小尺寸零件的单件加工来说，手动操作的灵活性更高，可随时根据切削状态调整进给量，避免扎刀等加工问题，尤其适合加工材质较软的有色金属、塑料、木质等材料的小零件，也可完成小型钢件的低速精车工序。从结构设计的合理性来看，床头箱与尾座的中心高保持一致，保证装夹长轴时的同轴度，丝杠与导轨的平行度经过校准，避免溜板移动时出现卡滞或进给不均的问题，所有手轮的操作位置都设置在设备正面，操作者站在设备前方即可完成所有操作，无需频繁变换位置，操作动线十分顺畅。
