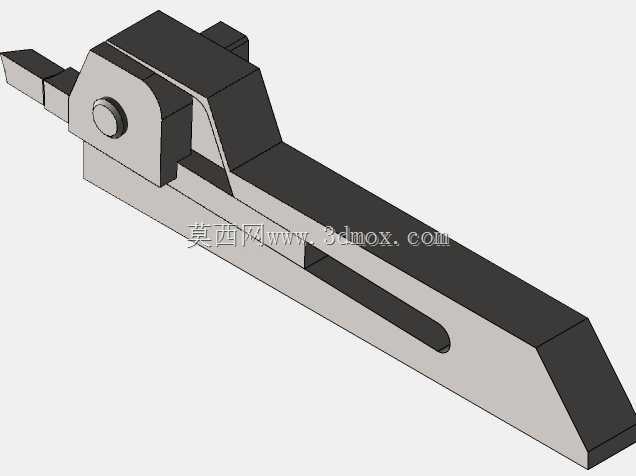

老式车床专用外圆切削夹持刀杆结构

　　这款刀杆结构主要适配服役年限较长的老式普通车床，这类车床目前仍广泛存在于小型机械加工车间、维修工段以及职业院校的实训场地中，承担着小批量零件加工、设备维修配做零件、教学实操演示等加工任务，这类老旧车床的刀架安装槽尺寸、压紧结构与新型数控车床存在明显差异，常规标准化车刀刀杆无法直接装夹使用，这款适配结构正是针对这类老旧设备的装夹边界做了针对性匹配。从实际加工场景来看，这类老式车床普遍没有配备动力刀座、高压冷却通道等现代机床结构，加工过程中刀具需要承受断续切削带来的冲击、连续切削产生的振动以及高温切屑的冲刷，因此刀杆的整体刚性设计是核心考量点。刀杆主体采用长条形方截面结构，截面尺寸完全匹配老式车床方刀架的标准装夹槽宽度，

　　装夹时无需加装过渡垫片，直接推入刀架槽后通过刀架压紧螺栓即可完成固定，装夹后刀杆悬伸长度控制在合理区间，避免长悬伸带来的切削振颤问题，保证加工表面的粗糙度达标。刀杆的头部采用了模块化的刀片夹持结构，舍弃了早期焊接式车刀的一体式结构，刀片通过楔形压块与紧固螺钉实现固定，刀片磨损后可快速更换同规格的硬质合金刀片，无需对刀杆整体进行修磨，大幅降低了刀具的使用成本，也减少了修磨刀具占用的机床停机时间。在设计思路上，这款刀杆优先考虑了老旧车床的操作习惯，压紧螺钉的操作位置设置在刀杆上方，操作人员在机床前方使用标准内六角扳手即可完成刀片的松紧操作，无需将手伸入刀架与卡盘之间的狭小空间，操作安全性更高。刀杆的排屑空间做了针对性的避让设计，

　　头部的刀片安装位预留了足够的切屑流出通道，车削过程中带状切屑可沿着刀片前刀面顺利排出，不会在刀杆头部堆积缠绕，避免切屑刮伤已加工表面。刀杆的安装基准面做了精磨处理，与刀架槽接触的底面、侧面平面度控制在合理公差范围内，装夹后不会出现偏斜，保证刀片的主偏角、刃倾角等切削角度符合预设参数，无需操作人员反复调整装夹角度。针对老式车床刚性不足的特点，刀杆主体采用了整体式结构设计，没有多余的拼接部件，材料选用具备良好韧性的合金结构钢，经过热处理后具备足够的强度与抗冲击性能，在进行大切深外圆车削、端面车削甚至轻度断续切削时，刀杆不会出现弯曲变形、崩断等问题。刀杆上还设置了长度方向的定位刻度线，操作人员在调整刀杆伸出长度时可直接参照刻度快速定位，

　　无需反复测量伸出长度，缩短装夹调整的辅助时间。在实际使用中，这款刀杆可适配多种不同材质的加工零件，包括普通碳素结构钢、铸铁件、有色金属件等，更换对应材质的刀片即可完成不同材料的切削加工，无需更换整个刀杆，适配性较强。刀杆的刀片压紧结构采用了自锁式设计，切削过程中产生的振动不会导致压紧螺钉松动，避免刀片移位造成的加工尺寸超差、打刀等问题。针对老旧车床冷却条件有限的情况，刀杆头部的结构做了散热优化，刀片安装位与刀杆主体的接触面积足够大，切削产生的热量可快速传递到刀杆整体，再通过切削液带走热量，避免刀片局部温度过高出现过快磨损。这款刀杆的整体长度控制在适配老式车床刀架行程的范围内，刀架移动到全行程位置时，刀杆尾部不会与车床床身、溜板箱等部件发生干涉，保证加工行程的完整利用。对于维修类加工场景，经常需要加工一些非标准尺寸的小批量零件，这款刀杆的通用性可以满足多工序的加工需求，无需准备多套不同类型的刀杆，减少了工具储备的成本。在实训教学场景中，这款刀杆的结构简单直观，学员可以快速理解车刀的装夹原理、切削角度的调整方法，不会因为过于复杂的结构增加学习难度，同时刀杆的抗误操作能力较强，学员操作不当时也不容易出现刀杆损坏的问题。
