渐开线结构爪形夹持夹具设计

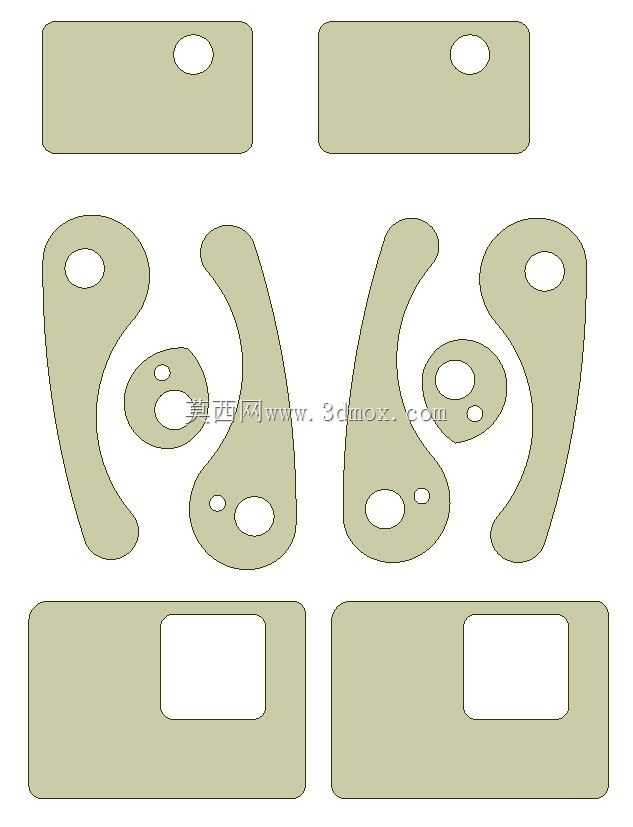

　　在轻载夹持类工装的实际应用场景里，这类渐开线爪形夹常被用于小尺寸轴类、盘类零件的工序间定位夹紧，适配小型装配工位、检测工位的快速装夹需求，相比传统平口钳或者三爪卡盘，它的结构更紧凑，不需要复杂的驱动配套，手动操作就能实现稳定的夹持力输出，在小批量定制加工、实验室试样装夹、小型自动化线的上下料辅助定位环节都有很高的适配性。从功能特性上看，这套夹持组件采用对称式渐开线轮廓设计，核心的两个杠杆爪件依托渐开线的型面特性，在转动夹紧过程中能保证夹持中心始终与预设基准重合，不会出现普通偏心夹夹紧时工件偏移的问题，配套的两块延伸块分别设计了圆孔与方孔安装位，既可以直接通过销孔完成组件本身的基座固定，也能通过方孔拓展安装压头、

　　软垫等适配不同材质被夹件的接触件，避免夹伤工件表面。设计思路上，这套结构没有采用复杂的齿轮啮合或者螺旋传动结构，完全靠渐开线型面的自定心特性实现夹紧动作，整体零件全部为平面板件结构，加工时只需要线切割或者激光切割就能完成所有零件的轮廓加工，不需要复杂的五轴或者车铣复合工序，加工成本低，后期维护也很方便，磨损后只需要更换对应的爪件即可，不需要整体报废整套夹具。从安装边界和尺寸参数来看，这套夹具适配的被夹持工件直径为15毫米，夹持中心到安装基座的基准距离为100毫米，配套的销孔统一采用6毫米直径规格，和常规的工装销钉尺寸完全通用，安装时只需要在基座上加工对应位置的6毫米销孔，就能完成整套夹具的定位固定，不需要额外做定制化的安装位加工。

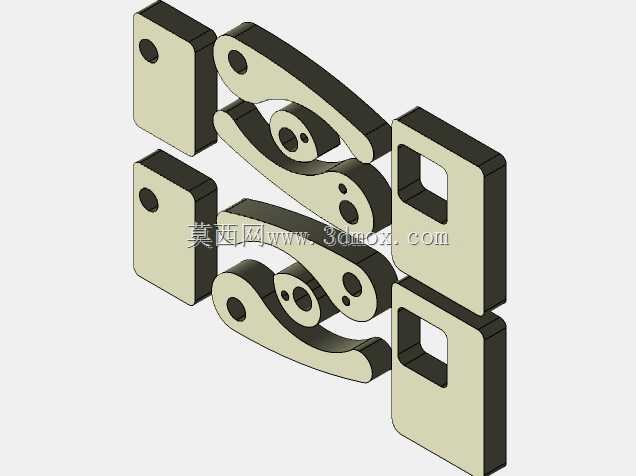

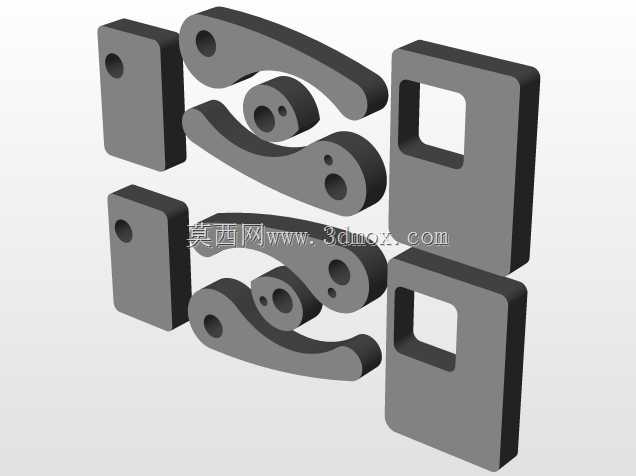

　　两块上侧的带圆孔安装板可以作为驱动端的连接位，既可以连接手动扳杆实现手动夹紧，也可以连接小型气缸、电磁铁实现自动化的夹紧动作，拓展性很强。两块下侧的带方孔延伸块，除了作为夹爪的行程限位结构，也可以作为辅助支撑的安装位，当夹持长度较长的工件时，可以在方孔内安装支撑钉，给工件提供额外的径向支撑，避免夹紧时工件翘起影响定位精度。实际使用中，这套渐开线爪形夹的夹紧行程覆盖范围适中，针对直径偏差在±1毫米内的同规格工件，不需要调整安装位置就能实现可靠夹紧，渐开线型面的自锁特性也能保证在振动工况下不会出现松脱的问题，相比弹簧夹头它的对工件直径公差的容忍度更高，相比杠杆压板它的定心精度更好，在小型零件的装夹场景里能平衡装夹效率、

　　定位精度和加工成本三者的需求。在三维建模过程中，这套结构的核心难点在于渐开线轮廓的参数化绘制，需要保证两个爪件的渐开线基圆参数完全一致，才能保证转动过程中型面始终贴合，不会出现卡滞或者间隙过大的问题，同时所有销孔的位置度公差需要控制在0.02毫米以内，才能保证装配后转动灵活，没有虚位。建模时需要提前预留0.1毫米的装配间隙，避免线切割加工后的表面粗糙度导致零件装配后卡滞，延伸块的方孔尺寸需要和常用的工装支撑件尺寸匹配，保证通用配件可以直接安装使用。
