紧凑型CNC加工背负式扬声器外壳结构

　　在专业音频设备的定制开发场景中，背负式喇叭的声腔外壳一直是影响放声表现的核心结构件，不同于常规注塑成型的量产音箱壳体，这款紧凑结构的背负式扬声器外壳，面向小批量定制、DIY音频改装以及专业音频项目的原型验证场景设计，适配特定型号的全频驱动单元安装使用。从实际使用场景来看，这类紧凑背负式号角结构的喇叭，常应用在小型线阵列模组、嵌入式背景音响、便携专业扩声设备当中，相比倒相式、密闭式的常规声腔结构，背负式折叠声腔能够在有限的安装空间内拉长号角路径，提升低频段的辐射效率，不需要额外搭配大尺寸的被动辐射器就能获得更扎实的低频响应，很适合对安装尺寸有严格限制的专业音频搭建场景。

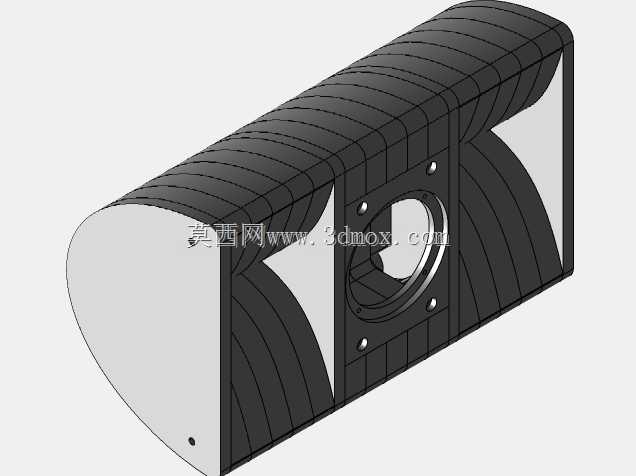

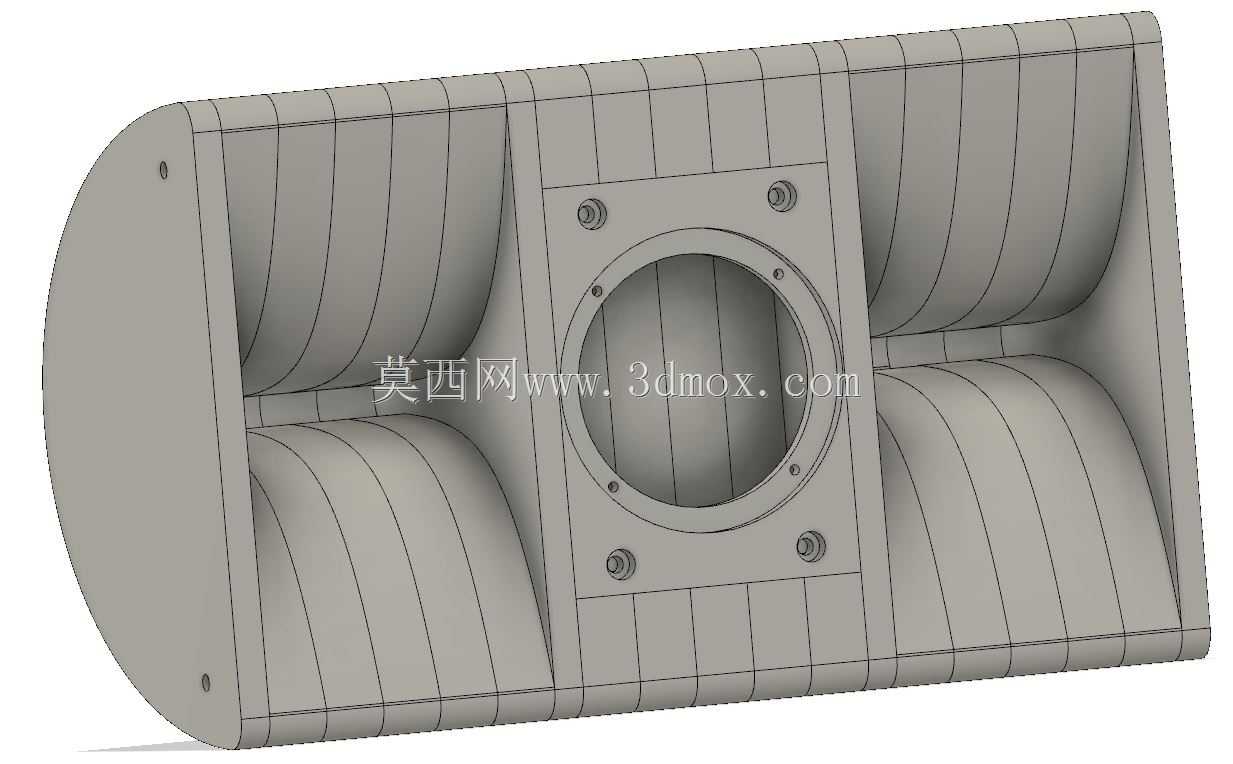

　　从结构功能特性来看，整个壳体采用一体化的折叠声腔设计，正面预留的圆形安装位直接匹配驱动单元的安装孔位，四个螺丝孔位围绕安装位均匀布置，安装时驱动单元从正面嵌入后直接通过螺丝锁紧，不需要额外设计压圈或者转接结构，减少装配环节的零件数量。壳体内部的声腔做了对称式的折叠折返设计，上下两组弧形的声腔通道从驱动单元位置向壳体两侧延伸后折返，整个声腔的内壁全部做顺滑的圆弧过渡，没有直角突变的结构，能够最大程度减少声腔内的驻波反射，避免声染色问题影响放声效果。壳体的外侧轮廓做了适配安装的切边处理，背部的弧形曲面既能够提升壳体的结构刚性，减少大音量下的壳体谐振，也能让整个部件在嵌入安装到音箱柜体或者安装支架时更好地贴合安装基面。

　　在设计思路层面，整个结构完全围绕CNC机加工的工艺特性做优化，所有的曲面过渡都采用连续的曲率设计，没有倒扣或者需要特殊刀具加工的深槽结构，使用常规的三轴CNC设备搭配立铣刀、球头刀就能完成全部加工工序，不需要拆分多个零件拼接，既减少了加工后的拼接密封工序，也避免了拼接缝隙产生的声泄漏问题。声腔的壁厚设计充分考虑了不同加工材料的特性，不管是选用密度板、亚克力还是铝合金材料加工，均匀的壁厚都能保证加工过程中不会因为材料应力产生变形，同时足够的壁厚能够抑制壳体自身的谐振，不需要额外在壳体内壁贴附阻尼材料就能获得不错的抗谐振效果。设计过程中针对声腔的路径长度、截面变化率都做了匹配驱动单元参数的优化，保证驱动单元装入后，声腔的调谐频率能够匹配驱动单元的谐振参数，让单元工作在最优的线性冲程范围内，减少大动态下的失真。

　　从安装边界与尺寸参数来看，整个壳体的外部总尺寸为长306mm、宽190mm、深134mm，属于非常紧凑的背负式声腔结构，安装时只需要在安装面板上开出对应圆形安装位的过孔，将壳体从背部贴合到安装面板上，通过驱动单元的安装螺丝就能同时完成单元和壳体的固定，不需要额外设计壳体的固定孔位，进一步简化了安装流程。壳体的背部弧形面最高处距离安装面板的深度为134mm，在做设备集成时只需要预留出对应的深度空间，不需要额外预留操作空间，因为所有的装配操作都可以在安装面板的正面完成。声腔的所有接缝位置在设计时都预留了密封胶的涂布槽，加工装配时在槽内填入密封胶就能保证整个声腔的气密性，避免声泄漏导致的低频效果打折。需要注意的是，这款结构的内部没有预留额外的分频器或者补偿电路的安装空间，使用时需要将分频组件布置在声腔外部的独立仓体内，避免电路组件占用声腔内部空间影响声学性能，也避免电路组件受到声腔内空气振动的影响产生故障。对于结构设计从业者来说，这类声腔结构的建模难点在于内部曲面的顺滑过渡，需要保证整个声腔的截面面积变化率符合声学设计的要求，同时还要兼顾加工工艺的可行性，不能为了追求声学参数设计出无法用常规设备加工的曲面，这款结构在两者之间做了很好的平衡，既满足了声学性能的要求，又把加工难度控制在常规CNC加工的能力范围内，非常适合作为小型专业音频设备的声腔结构参考。
