步进驱动控制电路板结构设计

　　在自动化运动控制场景中，步进驱动电路板是连接上位控制单元与步进电机的核心载体，承担着脉冲信号分配、功率放大、电流整定的关键作用，常见于3D打印设备、小型数控雕刻机、自动化点胶工位、桌面级机械手等需要精准位移控制的终端设备上。这类电路板的设计首先要匹配步进电机的相数与额定电流参数，本次呈现的驱动板采用双层板布线结构，基板选用常规FR-4环氧玻璃布材质，板厚控制在1.6mm标准规格，四个角预留M3规格的安装固定孔，孔位做金属化包边处理，避免安装锁紧时出现基板开裂、线路层损伤的问题。

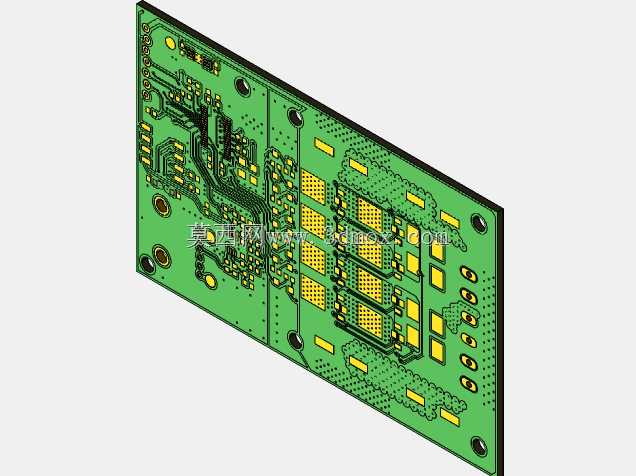

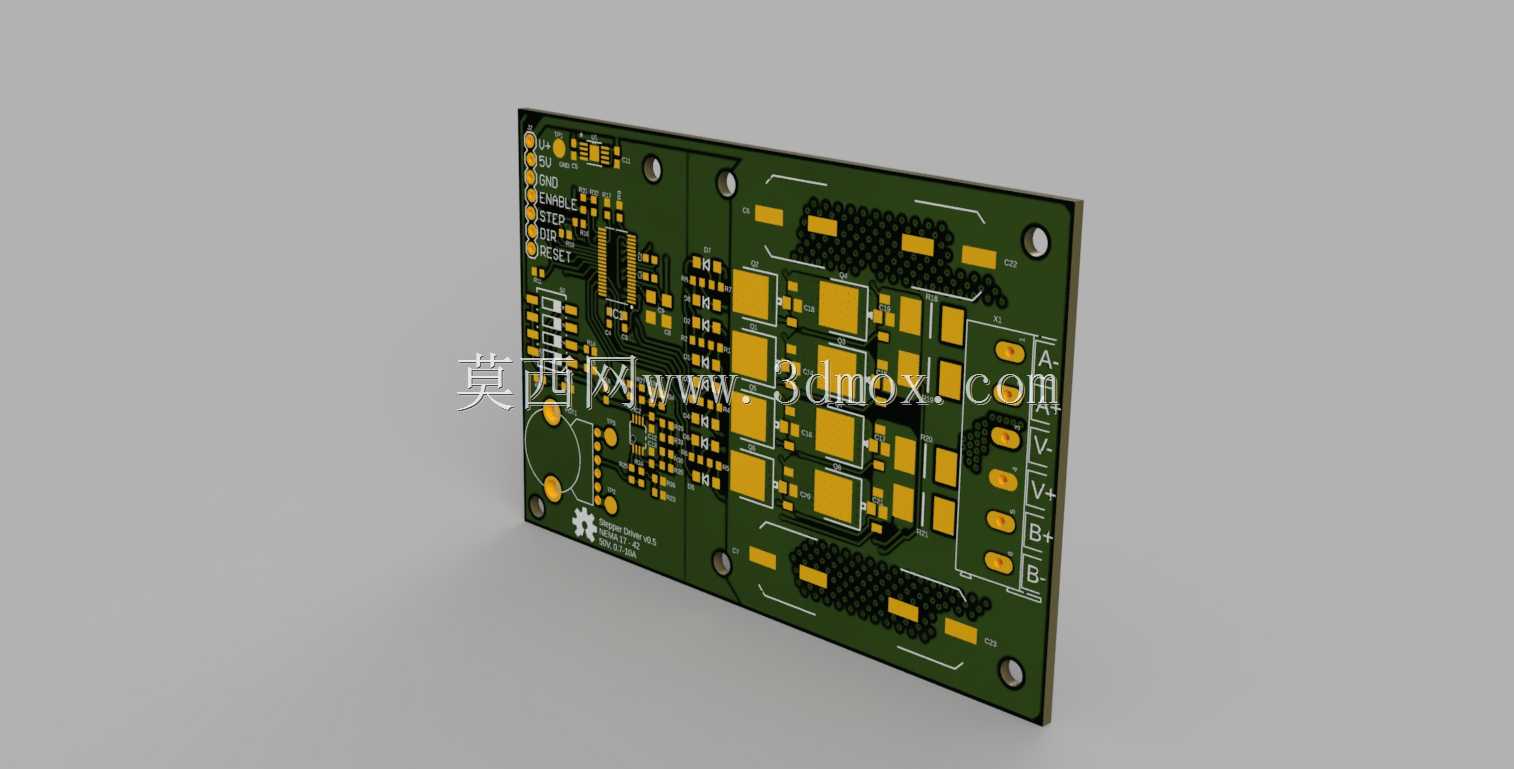

　　从布线逻辑来看，功率回路与信号回路做了明确的分区布局，板上黄色标识区域为功率器件焊盘，主要承载MOS管、功率电阻等大电流通过的元件，布线时特意加宽了该区域的铜箔宽度，大电流回路铜箔厚度做了加厚处理，降低满负载运行时的线路压降与发热损耗；信号处理区域集中排布逻辑芯片、排针接入口，靠近板边的接插件分别对应电源输入、脉冲方向信号接入、电机相线输出，接口丝印清晰标注A、B相序与正负极性，避免现场接线时出现相序接反导致电机反转、堵转的问题。板上预留的多组测试点，可在生产调试阶段快速检测各相电流输出值、信号通断状态，减少排查故障的耗时。

　　设计过程中需要兼顾散热与电磁干扰防护，功率器件排布在板侧通风路径上，相邻元件之间预留足够的爬电距离，高压区域与低压信号区域做了铺地隔离，整板做大面积铺铜处理，既可以提升散热效率，也能屏蔽外部电磁干扰对脉冲信号的影响，避免电机运行时出现失步、抖动的异常情况。安装边界上，板体整体为矩形结构，除四角安装孔外，板边无突出元件，可直接嵌入设备的电气安装槽内，也可通过铜柱配合绝缘垫片固定在设备机架的安装平面上，安装时需注意功率元件面朝向通风侧，避免与其他金属结构件直接接触造成短路。

　　实际应用中，这类驱动板可适配两相四线式步进电机，支持细分驱动模式下的平稳运行，板载的状态指示灯可直观反馈电源接通、信号输入、故障报警的工作状态，无需额外外接检测设备就能快速判断板卡运行情况。布线时特意将电机相线输出接口靠近板边，缩短大电流线路的走线长度，减少线路寄生参数对驱动信号的影响；信号输入接口采用标准排针布局，可直接对接市面上主流的运动控制卡、PLC脉冲输出端口，无需额外制作转接线缆，降低设备组装的接线复杂度。

　　从结构可靠性角度出发，板上所有贴片元件的焊盘都做了加大处理，提升元件焊接后的抗振性能，适配工业现场设备运行时的持续振动工况，避免长期运行后出现元件虚焊、脱落的问题。基板边缘做了圆角处理，防止安装时板边毛刺划伤操作人员或划破相邻线缆的绝缘层。在进行三维结构建模时，需要准确还原每个元件的高度尺寸，特别是电解电容、接线端子这类较高的元件，要核对其安装后的突出高度，避免在设备装配时与上层盖板、相邻结构件发生干涉，同时要预留出元件焊接后的焊盘突出高度，保证板卡安装到位后与安装面之间留有足够的安全间隙。
