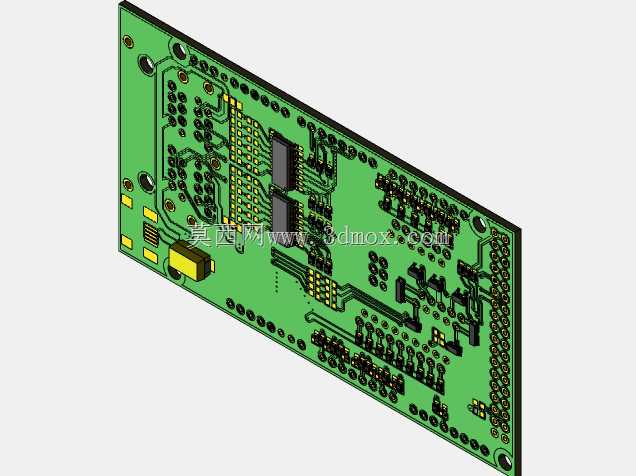

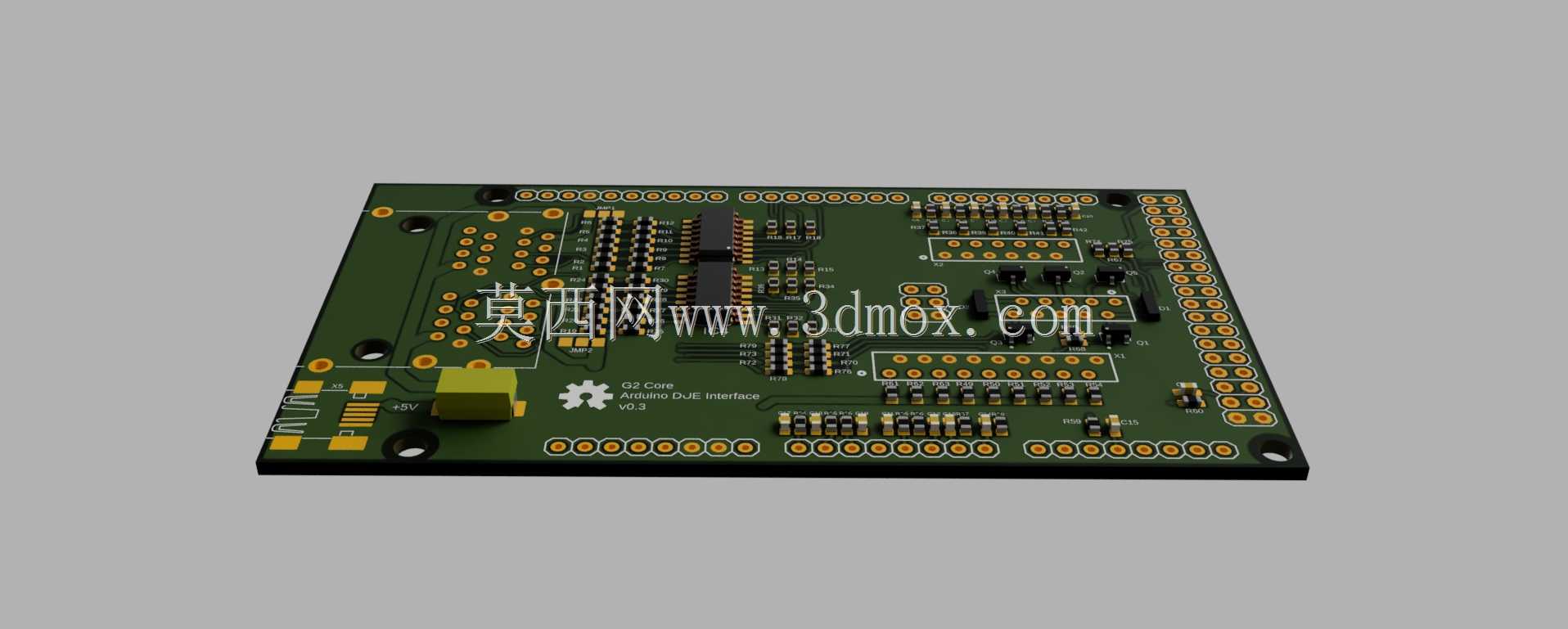

Arduino DUE适配TinyG G2 CNC控制接口板

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481335
  • Arduino DUE适配TinyG G2 CNC控制接口板
  • Arduino DUE适配TinyG G2 CNC控制接口板

  在小型桌面CNC设备的搭建与改造场景中,控制核心与驱动单元的信号对接一直是影响整机调试效率的关键环节,这款适配Arduino DUE的TinyG G2核心接口板,正是针对小型雕刻、路由类CNC设备的信号转接需求设计,解决了开源控制核心与驱动模块直连时接线杂乱、信号干扰、接口不匹配的常见工程问题。从实际应用场景来看,这类接口板多用于桌面级CNC路由器、小型雕刻机、轻型V槽光束混合加工设备的电控系统搭建,尤其适合个人DIY、小型工坊的轻型加工设备改造,不需要额外定制复杂的转接线路,就能完成控制核心到电机驱动、限位信号、急停回路的全链路信号传输。从功能特性上看,该接口板基于Synthetos G2开源核心架构设计,

  可配合Chilipeppr驱动界面完成全参数调试,板载接口预留了4路电机驱动的对接端口,可根据实际设备的轴系配置需求,灵活选择3轴或4轴的驱动接入方案,覆盖绝大多数桌面级轻型CNC设备的轴控需求,整套控制方案的硬件成本可控,适合小批量设备搭建或旧机改造使用。设计思路上,这款接口板没有采用冗余的功能堆叠,而是围绕CNC设备的实际接线需求做端口整合,将核心板的排针信号全部引出到对应功能的接线端子上,急停回路、限位输入、驱动使能、脉冲方向信号都做了分区排布,避免接线时不同信号的交叉干扰,板上预留的固定孔位匹配标准电控安装间距,可直接固定在通用铝型材电控箱内,不需要额外做安装支架的定制加工。从安装边界来看,接口板采用标准矩形PCB布局,

  板边预留的安装孔位适配M3规格的固定螺丝,安装时需要注意板底与金属安装面之间预留足够的绝缘间隙,避免焊点短路,所有外接接线端子都布置在板卡的外侧边缘,接线操作时不需要拆卸板卡就能完成所有线路的插拔维护,驱动接口的引脚定义匹配主流的步进电机驱动模块,不需要额外做引脚转接就能直接插接常用的步进驱动单元。在实际设备调试过程中,这类集成式接口板能大幅减少电控部分的接线工作量,传统飞线接线的方式不仅容易出现接错线的问题,设备运行时的脉冲信号也容易受到动力线的干扰出现丢步问题,该接口板在布线时做了信号与动力线路的分层走线设计,信号回路的走线宽度匹配CNC控制的信号电流需求,脉冲信号的传输稳定性有足够保障,急停信号回路做了独立的接线端口,

  可直接对接设备上的常闭急停按钮,满足小型加工设备的基础安全要求。对于做小型CNC设备搭建的结构工程师来说,这类接口板的三维模型可直接用于电控箱的布局设计,提前模拟板卡的安装位置、接线空间、与周边驱动模块、电源模块的间距,避免实际组装时出现元件干涉、接线空间不足的问题,板卡上的元件高度都做了标准化的布局,最高的接插件元件高度不会超过常规电控箱的内部层间距,布局时只需要预留标准的板卡安装空间就能满足装配需求。
