板载式USB转RS232串口转接组件结构设计

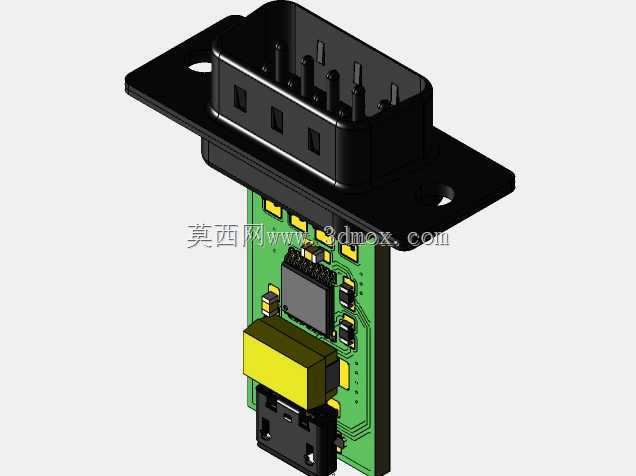

　　在工业现场调试、老旧设备运维以及嵌入式开发场景中，RS232串口作为最早普及的串行通信接口，至今仍在大量数控系统、工业传感器、老式编程器、检测仪器上保留应用，而当前主流的个人计算机、便携工控机已经逐步淘汰原生DB9串口，仅保留USB接口作为通用外设扩展通道，这类转接组件就是为了填补两种接口的协议与物理形态差异，实现新旧设备之间的通信链路打通。不同于常见的外置带壳串口转接线，这款板载式转接结构采用PCB直连DB9公座的设计思路，将协议转换芯片、电平匹配电容、接口防护元件直接集成在转接PCB上，省去了外置外壳与额外连接线材，能够直接插装在设备内置的DB9安装位上，仅需从板端预留的USB插针接出短线到主板USB插针即可完成装配，

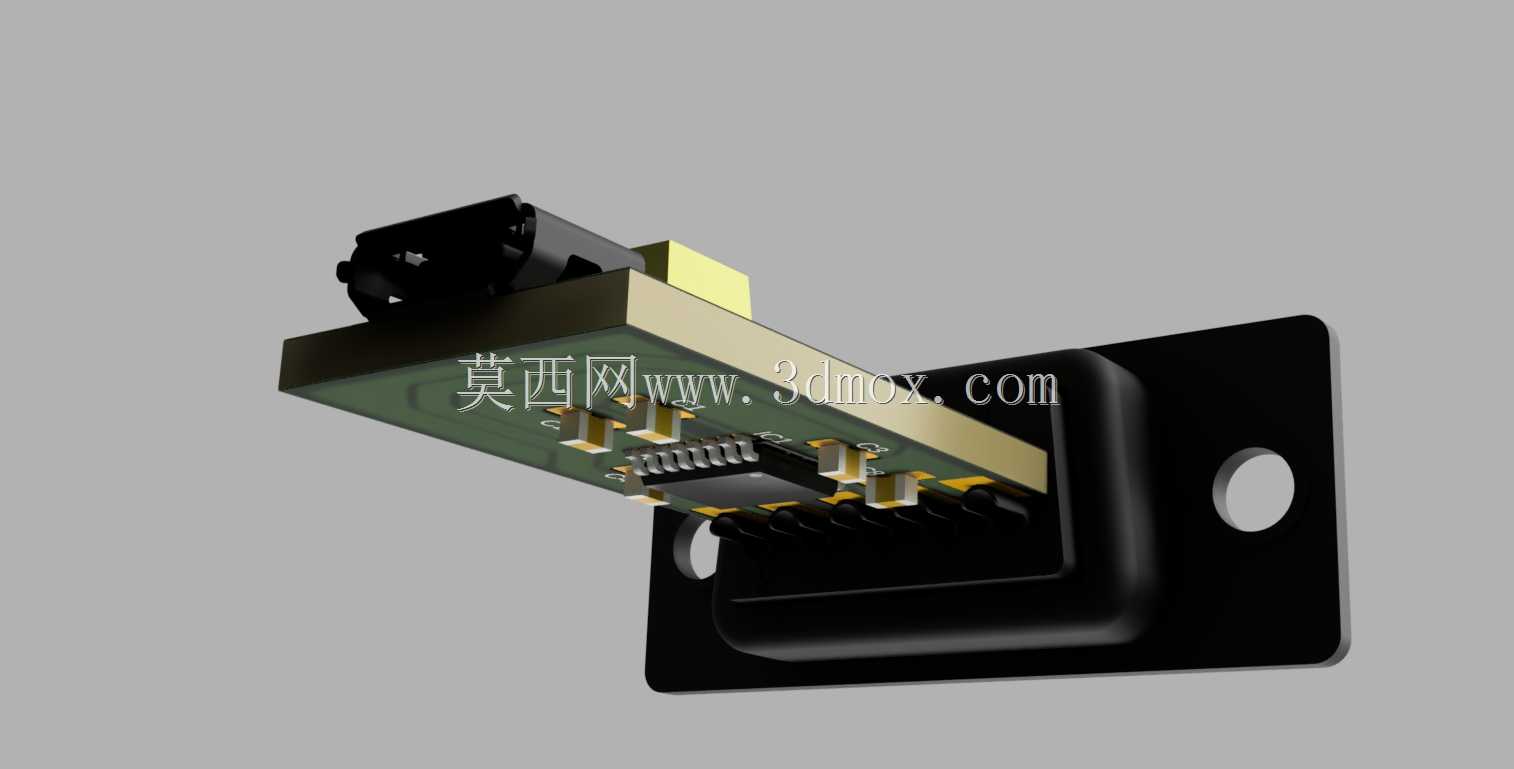

　　大幅减少设备内部的走线杂乱问题，也避免了外置转接线拉扯导致的接口松动故障。从结构边界来看，整个组件的安装基准为DB9接口自带的金属安装法兰，法兰上预留的两个安装孔位完全符合标准DB9连接器的安装开孔尺寸，能够直接固定在设备机箱的标准串口开孔位上，不需要额外修改机箱开孔尺寸，兼容现有绝大多数工控机箱、设备面板的串口安装位规格。PCB部分的宽度控制在DB9金属外壳的内部宽度范围内，长度从DB9插针端向后延伸，刚好容纳协议转换芯片与周边阻容元件，板端的USB接口采用弯针插针设计，插针高度匹配常规工控主板的USB排针高度，插装后不会与机箱内部的其他板卡、结构件产生干涉。设计过程中充分考虑了工业场景的抗干扰需求，

　　DB9金属外壳与PCB上的接地覆铜直接连通，能够将接口端的静电干扰、电磁串扰直接导到机箱地，减少通信过程中的丢包、乱码问题；电平转换芯片周边的去耦电容采用就近贴装的布局，缩短高频电流回路，降低电源纹波对通信信号的影响。实际应用中，这类板载转接结构既可以用于老式串口设备的USB接口改造，替换掉设备上原有的原生串口控制板，让老设备无需更换主控就能支持USB连接，也可以用于新型嵌入式设备的串口扩展，在不增加外置接口模块的情况下，直接在机箱面板上引出稳定的RS232通信接口，连接现场的串口调试设备、工业仪表。不同于外置转接头容易被碰撞脱落的问题，这种法兰固定的板载结构能够承受更大的插拔力，日常调试中反复插拔串口接头也不会出现接口移位、

　　焊点脱开的问题。PCB上的元件布局避开了DB9外壳的金属遮挡区域，所有贴片元件都位于金属外壳的后方空腔内，装配后金属外壳能够完全罩住接口插针部分，既可以防止人手触碰带电焊点造成短路，也能阻挡外界灰尘、金属碎屑落到板卡上造成电路故障。在接口定义上，DB9端完全遵循标准RS232的引脚定义，支持TX、RX、GND的基础三线通信，也保留了RTS、CTS等流控引脚的连接，能够兼容需要硬件流控的老式通信设备，不需要额外修改引脚接线。USB端遵循标准USB2.0全速通信规范，不需要额外安装定制驱动，主流操作系统都能自带适配驱动，插装后即可识别为标准串口设备，降低现场调试的驱动安装成本。结构设计上没有多余的冗余结构，整个组件的厚度控制在15mm以内，安装后从机箱面板突出的部分只有DB9接口的金属外壳厚度，不会在设备外部突出过多结构，避免设备搬运、安装过程中磕碰转接部分造成损坏。对于需要批量改造老旧串口设备的场景，这种一体化板载结构的装配效率远高于外置转接线加固定座的方案，只需要将组件从机箱内部对准串口开孔，用两颗螺丝固定法兰，再接上板端的USB插针就可以完成装配，不需要处理外置线材的固定、走线问题，也减少了后期运维中线材老化、接口氧化带来的通信故障点。
