折叠式便携显示终端结构设计方案

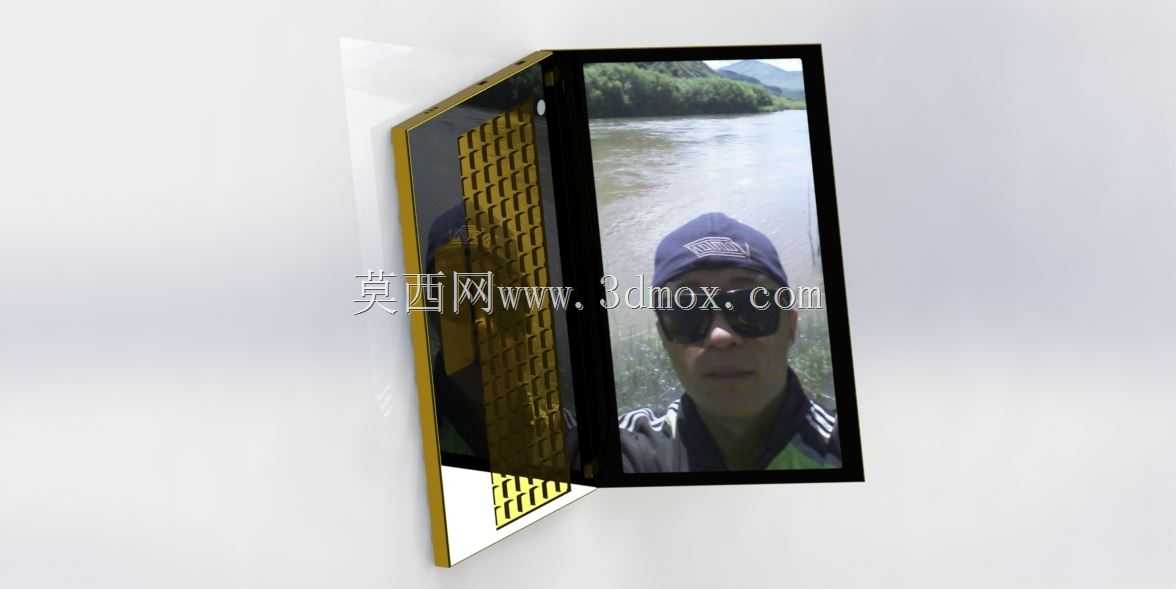

　　本次呈现的折叠式便携显示终端结构，核心面向移动办公、户外作业随身显示、便携影音娱乐等多场景使用需求，区别于传统直板显示设备的固定形态，通过折叠铰链结构实现设备的开合收纳，大幅缩减携带状态下的外形尺寸，适配随身包袋、工装口袋等狭小收纳空间。从实际使用场景出发，设备展开状态下可提供更大的显示视野，满足多窗口文档查阅、图纸细节查看、高清画面展示的使用需求，折叠后尺寸与常规直板便携设备相当，兼顾大屏使用体验与随身便携属性。结构设计层面，设备采用单侧铰链支撑的折叠方案，铰链布置于设备长边一侧，开合过程中屏幕弯折区域预留足够的形变避让空间，避免屏幕与支撑结构在弯折过程中产生硬接触挤压，降低屏幕损坏风险。设备背侧采用金属质感支撑框架，

　　框架表面做网格状加强筋结构设计，在控制整体重量的前提下提升结构刚性，减少日常握持、放置过程中产生的结构形变，避免因框架变形挤压内部显示组件与电路板。屏幕边框采用窄边设计，在控制整体外形尺寸的前提下最大化显示区域占比，边框内侧预留屏幕安装定位槽，屏幕通过结构胶与定位槽配合固定，装配过程中可通过定位槽快速对齐屏幕位置，保证屏幕与边框的装配间隙均匀一致，同时边框边缘做微小倒角处理，避免开合过程中边缘剐蹭用户手部，提升握持使用的舒适度。设备的安装边界设计充分考虑日常使用的握持习惯，折叠状态下整体厚度控制在单手握持可舒适包覆的范围内，侧边预留按键与接口的安装位置，按键凸出于侧边框架表面的高度控制在合理范围，既保证按压反馈清晰，

　　又避免收纳过程中按键被意外挤压触发。展开状态下设备可通过自身铰链的阻尼特性保持任意开合角度，无需额外支撑结构即可放置在桌面等平面上使用，阻尼力矩经过反复调校，既可以保证开合过程手感顺滑，又能在调整到目标角度后稳定保持形态，不会出现自行开合或角度松垮的问题。内部结构布局上，显示驱动电路板、供电组件分别布置在铰链两侧的机身腔体内部，腔体内部设置多个定位柱与卡扣结构，用于固定电路板与电池组件，避免设备在携带过程中受振动、冲击导致内部组件移位，同时腔体内部预留走线空间，连接两侧组件的柔性排线沿铰链转轴区域布置，排线弯折半径满足反复弯折的寿命要求，避免长期开合使用导致排线断裂失效。设备外表面的防护结构兼顾耐磨与散热需求，

　　背侧框架除加强筋结构外，表面做细微的磨砂纹理处理，既提升握持时的摩擦力减少滑落风险，又可以增大散热面积，将设备运行过程中内部组件产生的热量快速散发到外部环境，避免长时间使用导致设备内部积热影响组件寿命。从结构装配的角度来看，整机采用模块化设计思路，屏幕组件、铰链组件、背壳框架、内部电路板均可单独拆分更换，降低后期维护的拆装难度，装配过程中优先采用卡扣定位加少量螺丝紧固的连接方式，减少螺丝使用数量，提升装配效率的同时也避免过多螺丝孔位对结构刚性产生削弱。针对户外使用的潜在场景，设备边框与背壳的拼接位置预留密封胶条安装槽，可根据使用需求加装密封胶条实现基础的防尘防泼溅能力，适配户外作业时复杂的使用环境，减少灰尘、水渍进入设备内部导致故障的概率。铰链作为核心活动部件，其转轴采用耐磨金属材质制作，转轴配合面做润滑处理，保证长期反复开合后仍能保持稳定的阻尼手感，不会出现松动、卡滞等问题，铰链与两侧机身框架的连接位置设置加强嵌件，将开合过程中产生的应力分散到更大的框架区域，避免连接位置应力集中导致框架开裂。
