四通式粉体输送旋转给料阀结构设计

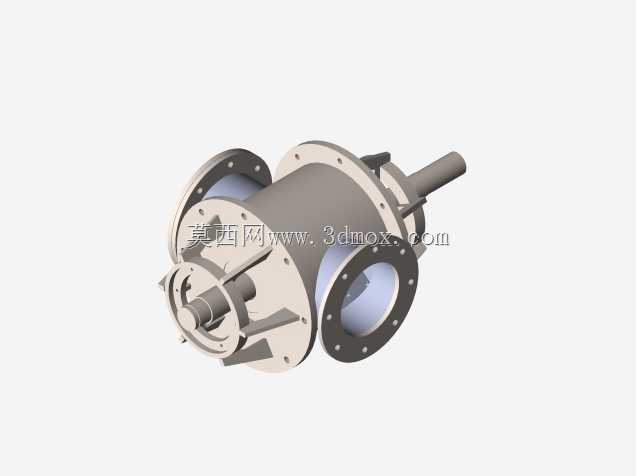

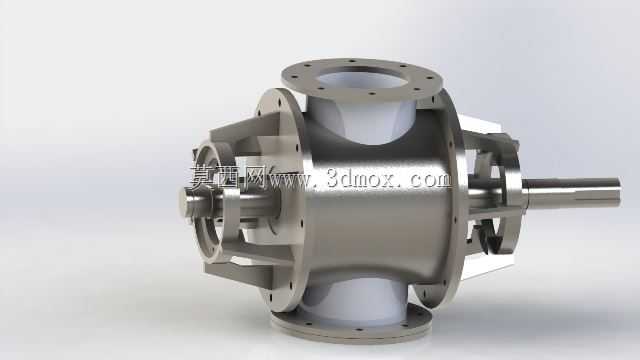

　　在粉体气力输送、散料计量配料的工业场景里，这类四通结构的旋转给料装置，是衔接上下料仓、平衡输送管路压差的核心执行部件，常见于粮食加工、化工粉体输送、建材粉料转运、食品原料投料等工况，承担着均匀给料、锁气密封、防止串风的核心作用，避免上下料仓压差互通导致的输送效率下降、粉料反喷、计量失准等工程问题。从结构设计逻辑来看，该阀体采用上下垂直贯通、侧方预留检修与驱动接口的四通式壳体结构，壳体两端的法兰端面对应上下料仓的安装接口，侧方伸出的轴端用于连接驱动减速机构，整体采用对称式腔体设计，转子叶片与壳体内壁的配合间隙控制在0.1至0.2毫米区间，既保证转子转动无卡滞，又能实现可靠的锁气效果，避免输送管路的压缩空气从阀体处泄漏。

　　转子部分采用整体式叶片结构，叶片边缘做了圆弧倒角处理，避免转动过程中卡滞粉料颗粒，针对易磨损的工况场景，叶片边缘可预留耐磨衬板的安装槽位，无需更换整体转子即可完成易损件维护，降低设备运维成本。壳体的法兰连接面均加工有密封槽，可适配石棉垫、四氟垫等不同工况的密封件，满足正压、负压不同输送工况的密封要求，驱动端的轴伸位置设计了填料密封与气密封组合的密封结构，可通入低压压缩空气形成气封，防止细微粉料从轴端缝隙泄漏，适配超细粉体的输送场景。从安装边界来看，该类阀门的安装需保证上下法兰与料仓接口的同轴度偏差不超过1毫米，驱动端需预留足够的减速电机安装空间，侧方的检修口位置需预留不小于阀体半径的操作空间，方便日常清理腔体残留物料、

　　检查转子磨损情况。在实际选型应用中，该结构的旋转给料阀可通过调整转子转速匹配不同的给料量，转速通常控制在15至30转每分钟，过高的转速会导致锁气效果下降，过低则无法满足产能要求，针对有温度要求的工况，壳体可设计夹套结构通入导热油或冷却水，适配高温或低温粉料的输送需求。设计过程中需重点考虑转子的动平衡性能，由于转子长期连续运转，动平衡等级需达到G6.3以上，避免运转过程中出现振动过大、轴承过早损坏的问题，两端的轴承座采用外置式设计，与阀体腔体完全隔离，避免粉料进入轴承导致的磨损卡滞，轴承选用带密封结构的深沟球轴承，可满足长期免维护的运转要求。在功能实现上，该装置除了基础的给料锁气作用外，还可通过配置变频驱动实现给料量的精准调节，

　　搭配称重模块可实现定量给料，适配自动化配料生产线的使用需求，四通的结构设计可同时满足上下料流贯通、侧方驱动安装、检修口预留的多重需求，相比传统两通式旋转阀，在紧凑安装空间下的适配性更强，无需额外加装转接管道即可完成多管路的衔接，减少了管路连接的密封点，降低了现场安装的工作量与泄漏风险。针对易结块的粉料工况，转子叶片表面可做抛光处理，减少粉料粘附，腔体内部的过渡位置均做圆角过渡，避免粉料堆积残留，满足食品、医药等行业的卫生级清理要求。
