非接触式磁条识别读卡终端结构设计

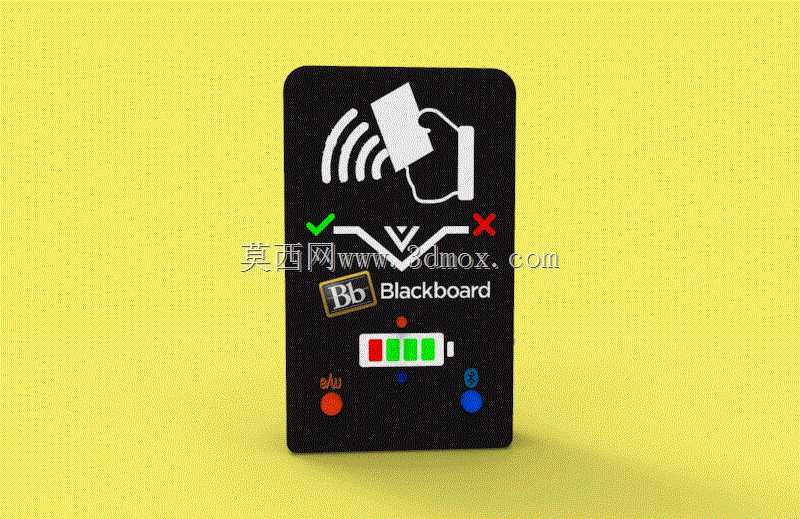

　　用户无需额外查看说明就能直观知晓正确刷卡位置，以及操作成功或失败的视觉提示。感应区下方设置了品牌标识区域，再往下是状态指示灯组，采用四格分段式电量显示结构，搭配不同颜色的状态指示灯，绿色代表设备正常运行、电量充足，红色代表读卡异常或低电量提醒，蓝色对应蓝牙或数据传输状态，不同指示灯的开孔位置做了透光磨砂处理，避免灯光直射产生眩光，同时在壳体内部对应位置做了遮光筋设计，防止不同颜色指示灯之间出现串光问题，保证状态提示的辨识度。设备侧面设置了两个功能按键，分别对应功能切换与确认操作，按键采用凸点式硅胶材质，按键行程控制在1.2mm，按压力度设置在1.5N，既保证按压时有清晰的反馈手感，也能避免日常使用中误触触发操作，这款非接触式磁条识别读卡终端，主要面向门禁通行、身份核验、小额支付、校园考勤这类需要快速完成磁条卡信息读取的场景，在实际项目落地中，这类终端常被安装在园区闸机、教室门口、商超收银台、写字楼通道侧方，替代传统接触式刷卡设备，减少卡片插拔带来的设备磨损与卡片损耗。从结构设计逻辑来看，整体采用圆角矩形的立式薄型壳体，壳体边缘做了R3的圆角过渡，既避免安装使用过程中棱角磕碰造成的人员划伤，也能在注塑成型阶段减少壳体应力集中，降低长期使用后的壳体开裂风险。设备正面上方预留了非接触感应区域，对应内部的射频识别模块安装位，感应区表面做了丝印标识，包含刷卡手势提示、信号波纹标识，同时搭配对勾与叉号的操作反馈标识，

　　按键与壳体之间的缝隙控制在0.15mm以内，兼顾装配公差与防尘需求，防止日常使用中灰尘、飞溅的液体从按键缝隙进入设备内部，损坏内部电路板。从安装边界来看，设备整体厚度控制在18mm，宽度75mm，高度130mm，背部预留了壁挂安装孔位，支持两种安装方式：一种是通过3M背胶直接粘贴在光滑的墙面、闸机表面，适合临时布设或者不想破坏安装面的场景；另一种是通过两颗M4螺丝固定在86型预埋线盒上，适合长期固定安装的场景，安装孔位的中心距与标准86盒完全匹配，现场安装时无需额外打孔，直接适配现有装修的预埋点位，降低现场施工的改造成本。内部结构设计上，采用上下壳卡扣加螺丝的双重固定方式，上下壳的止口做了0.8mm的搭接量，配合一圈硅胶密封圈，

　　能达到IP54的防护等级，满足半户外场景的使用需求，比如园区露天闸机上安装时，能够抵御日常的飞溅雨水与灰尘侵入。内部电路板的安装柱做了十字筋加强，每个固定柱都预留了铜嵌件安装位，避免多次拆装后螺丝柱滑牙，电池仓设置在壳体下半部分，采用1000mAh的锂电池安装位，电池与壳体之间预留了0.5mm的缓冲泡棉安装空间，防止设备受到撞击时电池出现移位，同时在电池对应位置的壳体上做了散热格栅，格栅采用错位开孔设计，既保证设备长时间运行时的热量能够散出，也不会让外部的灰尘、水滴直接落到电池表面。射频模块的安装位做了专门的净空区域，周围3mm范围内不设置任何金属结构件，避免金属屏蔽影响读卡感应距离，保证非接触读卡的有效距离稳定在3-5cm，

　　用户只需将卡片靠近感应区即可完成读取，无需精准贴合设备表面，提升通行效率。在实际使用场景中，这类设备常需要连续7*24小时运行，所以在结构设计时特意将发热较大的电源模块设置在壳体下半部分靠近散热格栅的位置，通过壳体的自然对流完成散热，无需额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇带来的故障点，提升设备长期运行的可靠性。设备正面的标识区域采用模内注塑工艺，将标识直接做在壳体内部，避免长期使用后标识被摩擦脱落，即使在高频使用的场景下，比如校园门口每天上千次的刷卡操作，标识也能长期保持清晰，不会出现磨损模糊的问题。按键下方的壳体表面做了细微的晒纹处理，既提升手持握持时的摩擦力，也不容易残留指纹和污渍，日常清洁时只需用湿抹布擦拭即可，不会在表面留下明显的水痕或擦痕。从装配流程来看，整体结构的零件数量控制在8件以内，包含上壳、下壳、按键、密封圈、透光片、电池盖、固定螺丝、缓冲泡棉，装配时先将电路板、电池固定在下壳的安装柱上，再扣合上壳，锁上两颗固定螺丝即可完成整机装配，装配工序简单，适合批量生产时提升装配效率，降低生产人工成本。设备底部预留了Type-C充电接口的开孔，接口位置做了下沉式设计，搭配配套的硅胶防尘塞，在不需要充电时可以将接口堵住，进一步提升防护能力，充电接口的位置设置在底部，也能避免充电时线缆弯折角度过大，延长充电线的使用寿命。
